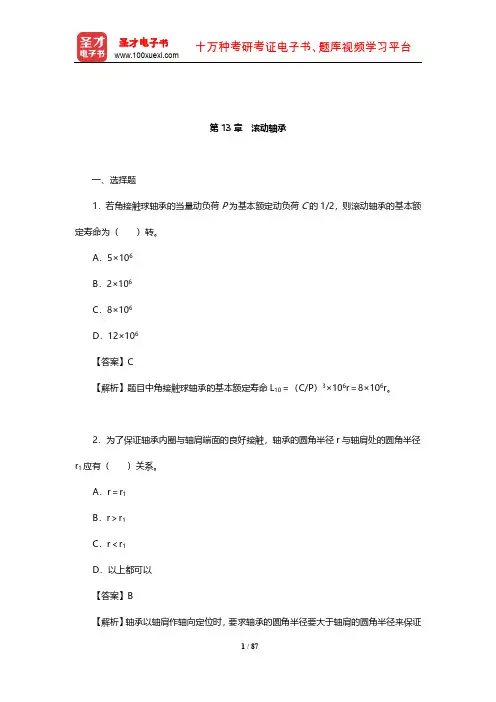

1 / 87 十万种考研考证电子书、题库视频学习平台 圣才电子书 第13章 滚动轴承 一、选择题 1．若角接触球轴承的当量动负荷P为基本额定动负荷C的1/2，则滚动轴承的基本额定寿命为（ ）转。 A．5×106 B．2×106 C．8×106 D．12×106 【答案】C 【解析】题目中角接触球轴承的基本额定寿命L10＝（C/P）3×106r＝8×106r。 2．为了保证轴承内圈与轴肩端面的良好接触，轴承的圆角半径r与轴肩处的圆角半径r1应有（ ）关系。 A．r＝r1 B．r＞r1 C．r＜r1 D．以上都可以 【答案】B 【解析】轴承以轴肩作轴向定位时，要求轴承的圆角半径要大于轴肩的圆角半径来保证
2 / 87 十万种考研考证电子书、题库视频学习平台 圣才电子书 轴承内圈可以有效贴合轴肩端面。 3．滚子轴承与球轴承相比，前者的承载能力（ ）。 A．较高 B．较低 C．与后者基本相同 D．不确定 【答案】A 【解析】滚子轴承滚子与滚道之间是线接触，而球轴承滚子与滚道之间是点接触，故前者承载能力较高。 4．滚动轴承6102的内径为（ ）。 A．102mm B．10mm C．2mm D．15mm 【答案】D 【解析】该轴承的内径代号为02，其对应的内径尺寸为15mm。注意内径代号00、01、02、03较为特殊，分别代表内径尺寸为10mm、12mm、15mm、17mm，而不是内径代号的五倍。 5．轴的刚度较小，轴承孔同轴度较低，宜用（ ）轴承。
3 / 87 十万种考研考证电子书、题库视频学习平台 圣才电子书 A．深沟球 B．调心 C．圆柱滚子 D．滚针 【答案】B 【解析】调心轴承可以自动调心，允许内外圈轴线的较小偏斜。 6．按基本额定动负荷选定的滚动轴承，在预定的使用期限内其破坏概率最大为（ ）。 A．1% B．10% C．5% D．50% 【答案】B 【解析】基本额定动载荷是指轴承的基本额定寿命为106r时轴承所能承受的载荷；基本额定寿命的定义：一组轴承中，10%的轴承发生点蚀破坏，90%轴承不发生破坏前的转数。 7．一对人字齿轮啮合，两轴的轴系结构可能是（ ）。 A．一轴为两端固定，另一轴为一端固定、一端游动 B．一轴为两端固定，另一轴为两端游动 C．两轴均为两端固定 D．两轴均为两端游动
机械设计基础第章滚动轴承轴向力的计算
滚动轴承是一种重要的机械传动部件，广泛应用于各种机械设备中。在滚动轴承的设计中，轴向力的计算是重要的一环。轴向力是指作用在轴承上的沿轴向方向的力，它对轴承的正常工作和寿命具有重要影响。
轴承在工作过程中，常常受到来自外部或内部的轴向力的作用。外力主要包括：
1.传动装置的轴向力：在一些传动装置中，由于齿轮、联轴器、皮带轮等传动元件的轴向对各来的作用，会使得轴承受到轴向力的作用。
2.轴向定位力：当轴承所选择的结构形式为非推力轴承，即由轴承的其他结构形式来决定轴承承受的轴向力，比如圆锥滚子轴承、调整心形滚子轴承等。
3.实际工况的影响力：比如离心力、旋转不平衡力等，由于转子的形状和运动特性，往往会使得轴承受到轴向力的作用。
内力主要包括：
1.轴的伸长引起的力：当轴受到拉伸力或拉压力时，会产生轴向力作用于滚动轴承上。
2.温度变化引起的力：由于温度变化引起的轴线伸长或缩短导致的轴向力。
3.轴的变形引起的力：由于轴的变形导致的轴向力，如轴端的盖板，轴承座两侧安装的螺钉张紧方式的变形。
1.当轴承承受的轴向力为外力时，根据传动装置的轴向力大小和方向来计算。一般可以通过传动装置的设计手册或相关文献来获取。 2.当轴承承受的轴向力为内力时，可以通过相关的计算公式来计算。比如，当轴受到拉伸力时，轴向力可以通过公式F=σ×A计算，其中F为轴向力，σ为轴的应力，A为轴截面积。
3.当轴承承受的轴向力为温度变化引起的力时，可以通过计算轴线伸长或缩短的量来计算轴向力。
在滚动轴承的设计中，合理计算轴向力是十分重要的，轴向力过大或者过小都会对轴承的使用寿命和运行效果产生负面影响。因此，在设计滚动轴承时，需要结合实际应用情况，充分考虑轴向力的计算，以确保轴承正常工作并具有较长的使用寿命。
授课时间 班第周星期年月日第节
授课章节 第五章常用标准件和圆柱齿轮
第四节滚动轴承
教
学
目
的 1、知识与技能：
（1）了解滚动轴承作用及分类；
（2）掌握滚动轴承代号的意义；
（3）掌握深沟球轴承的画法。
2、过程与方法：
通过学习，培养学生观察能力及作图能力。
3、情感态度和价值观：
培养学生耐心细致的学习习惯。
教学重点难点 重点：滚动轴承代号及深沟球轴承画法。
难点：滚动轴承代号的解释。
教学方式 讲解法、练习法
教具 三角板、圆规、模型、多媒体教学设备、实物投影仪 教
学
内
容
和
步
骤
教
学
内
容
和
步
骤
教
学
内
容
和
步
骤
教 新课导入：
滚动轴承是用来支承旋转轴的部件，结构紧凑，摩擦阻力小，能在较大的载荷、较高的转速下工作，转动精度较高，在工业中应用十分广泛。滚动轴承的结构及尺寸已经标准化，由专业厂家生产，选用时可查阅有关标准。
授新：
1.结构：
滚动轴承的结构一般由四部分组成:
外圈——装在机体或轴承座内，一般固定不动。
内圈——装在轴上，与轴紧密配合且随轴转动。
滚动体——装在内外圈之间的滚道中，有滚珠、滚柱、滚锥等类型。
保持架——用来均匀分隔滚动体，防止滚动体之间相互摩擦与碰撞。
（a）深沟球轴承（b）推力球轴承（c）圆锥滚子轴承
2.滚动轴承按承受载荷的方向可分为以下三种类型：
向心轴承——主要承受径向载荷，常用的向心轴承如深沟球轴承。
推力轴承——主要承受轴向载荷，常用的推力轴承如推力球轴承。
向心推力轴承——同时承受轴向和径向载荷，常用的如圆锥滚子轴承。
3.滚动轴承的代号
滚动轴承的代号一般打印在轴承的端面上，由基本代号、前置代号和后置代号三部分组成，排列顺序如下：
前置代号基本代号后置代号
（1）基本代号 学
内
容
和
步
骤
教
学
内
容
和
步
骤 基本代号表示滚动轴承的基本类型、结构及尺寸，是滚动轴承代号的基础。基本代号由轴承类型代号、尺寸系列代号和内径代号构成（滚针轴承除外），其排列顺序如下：
轴承设计：
滚动轴承已标准化, 第十三章滚动轴承
3 — 1 概述：
优点： （与滑动轴承相比）
摩擦小，功耗低，起动、正反转容易
滚动轴承的结构： P.307. 图13-1
）内圈： 装在轴颈上，一般随轴颈转动。
）外圈： 装在轴承座中，一般固定。
）滚动体：处于内外圈之间，将内外圈的相对转动变成滚动体在滚道上的滚动。
）保持架：均匀地隔开滚动体，有二种：
冲压型： 用低碳钢板冲压而成，它与滚动体的间隙较大。
实体型： 经切削加工而成，定心作用较好。
常用的滚动体： 六种
整、润滑、密封等问题。
3—2滚动轴承的主要类型及其代号：
主要类型、性能与特点：
类型
）向心轴承： 主要承受径向载荷的轴承
）推力轴承： 只能承受轴向载荷的轴承。
）向心推力轴承：能同时承受径向和轴向载荷的轴承。 接触角a、载荷角B :
）a:向心推力轴承的滚动体与外圈滚道接触点
处的法线nn与半径方向的夹角。
）B :轴承实际承受的径向载荷R与轴向载荷A §1
1 .
2 .
1
2
3
4
3 .
4 .
§1
1 .
1
2
3
2 .
1
2
5 . 本滚仅讨论滚承的对型球面安装、调 接触角与载荷角 的合力与半径方向的夹角
性能与特点:
滚动轴承类型很多，常用轴承性能及特点，见： P.309.表13-1.
.滚动轴承的代号：
滚动轴承类型很多，每种类型又有多种不同的结构，尺寸及公差等级，为统
表征各类轴承的特点，GB/T 272-1993规定轴承代号由以下三部分组成:
前置代号
基本代号： 基本代号 后置代号 P.311. 表 13-2.
由五位组成:
）内径代号:
①代号
内径 00
10 五 四
类型代号宽度系列 表示轴承的内径（mrh
01 02 03 04
12 15 17 20
②内径V 10或＞ 500时另有规定,
可见 GB/T 272-1993
）直径系列：
代号
系列 ）宽度系列:
a.
