机械设计基础第章滚动轴承轴向力的计算滚动轴承是一种重要的机械传动部件，广泛应用于各种机械设备中。

在滚动轴承的设计中，轴向力的计算是重要的一环。

轴向力是指作用在轴承上的沿轴向方向的力，它对轴承的正常工作和寿命具有重要影响。

轴承在工作过程中，常常受到来自外部或内部的轴向力的作用。

外力主要包括：1.传动装置的轴向力：在一些传动装置中，由于齿轮、联轴器、皮带轮等传动元件的轴向对各来的作用，会使得轴承受到轴向力的作用。

2.轴向定位力：当轴承所选择的结构形式为非推力轴承，即由轴承的其他结构形式来决定轴承承受的轴向力，比如圆锥滚子轴承、调整心形滚子轴承等。

3.实际工况的影响力：比如离心力、旋转不平衡力等，由于转子的形状和运动特性，往往会使得轴承受到轴向力的作用。

内力主要包括：1.轴的伸长引起的力：当轴受到拉伸力或拉压力时，会产生轴向力作用于滚动轴承上。

2.温度变化引起的力：由于温度变化引起的轴线伸长或缩短导致的轴向力。

3.轴的变形引起的力：由于轴的变形导致的轴向力，如轴端的盖板，轴承座两侧安装的螺钉张紧方式的变形。

1.当轴承承受的轴向力为外力时，根据传动装置的轴向力大小和方向来计算。

一般可以通过传动装置的设计手册或相关文献来获取。

2.当轴承承受的轴向力为内力时，可以通过相关的计算公式来计算。

比如，当轴受到拉伸力时，轴向力可以通过公式F=σ×A计算，其中F为轴向力，σ为轴的应力，A为轴截面积。

3.当轴承承受的轴向力为温度变化引起的力时，可以通过计算轴线伸长或缩短的量来计算轴向力。

在滚动轴承的设计中，合理计算轴向力是十分重要的，轴向力过大或者过小都会对轴承的使用寿命和运行效果产生负面影响。

因此，在设计滚动轴承时，需要结合实际应用情况，充分考虑轴向力的计算，以确保轴承正常工作并具有较长的使用寿命。

考研备考期末复习机械设计题库滚动轴承考研备考和期末复习对于机械设计这门课来说可都不轻松啊，尤其是滚动轴承这部分，那真的是让很多同学头疼不已。

我记得之前有个学生叫小李，他平时上课的时候总是迷迷糊糊的，对机械设计这门课没太放在心上。

结果一到期末，他傻眼了，发现啥也不会。

特别是滚动轴承这块儿，他完全搞不清楚什么是深沟球轴承，什么是圆锥滚子轴承，更别提计算它们的承载能力和寿命了。

小李找到我，一脸苦相地说：“老师，我这可咋办呀？马上就要考试了，我感觉自己要挂科了。

”我看着他那着急的样子，心里也是又好气又好笑。

我跟他说：“别慌，咱们一步步来。

先把教材上关于滚动轴承的基础知识搞清楚。

”于是，我带着他重新梳理教材。

咱们先来说说考研备考这方面。

考研的机械设计题目可比期末考要难多了，而且更注重对知识的综合运用和深入理解。

在复习滚动轴承的时候，不能只是死记硬背那些公式和概念，得真正理解它们的原理和应用。

比如说，在设计一个机械传动系统的时候，怎么根据实际的工作条件选择合适的滚动轴承类型？是选深沟球轴承呢，还是角接触球轴承？这可不能随便瞎选，得考虑载荷的大小、方向、转速、工作环境等好多因素。

再看看期末复习，重点还是要放在教材上的基本知识点和常见的题型上。

像滚动轴承的主要类型、特点、代号含义，这些都是必考的内容。

比如说，6208 这个轴承代号，你得知道 6 代表深沟球轴承，2 表示轻系列，08 表示内径是 40mm。

在机械设计的题库里，关于滚动轴承的题目那也是五花八门。

有计算轴承寿命的，有判断轴承是否满足工作要求的，还有让你设计轴承组合结构的。

就拿计算轴承寿命的题目来说吧，得先搞清楚载荷的大小和方向，然后根据公式算出当量动载荷。

这里面还涉及到一些系数的选择，可不能马虎。

要是系数选错了，那整个结果就全错了。

还有判断轴承是否满足工作要求的题目，得先根据已知条件算出轴承所承受的载荷，再和轴承的额定载荷进行比较。

如果计算出来的载荷超过了额定载荷，那这轴承可就不行啦，得重新选择。

机械设计基础第节滚动轴承轴向力的计算滚动轴承是一种常用的机械元件，用于支撑与传递轴向载荷和径向载荷。

在机械设计中，计算滚动轴承轴向力是非常重要的一部分，涉及到轴承的选型和设计。

本文将介绍滚动轴承轴向力的计算方法。

一、轴向载荷的种类在机械系统中，轴向载荷分为静载荷和动载荷两种。

1.静载荷：轴向载荷恒定不变的情况下的载荷称为静载荷。

静载荷通常由设备的自重、安装在轴上的其他零件的重量、负荷的重量等构成。

2.动载荷：轴向载荷大小在运行过程中有变化的载荷称为动载荷。

动载荷通常通过计算得出，可以是来自于负载的力或力矩引起的轴向力。

二、静载荷的计算静载荷的计算主要包括扭矩产生的轴向力、径向载荷以及其他附加载荷的计算等。

1.扭矩产生的轴向力：扭矩产生的轴向力是由于传递扭矩而引起的轴向力。

一般情况下，扭矩产生的轴向力可以通过计算得出，计算公式如下：Fa=(KT×Md)/L其中，Fa为扭矩产生的轴向力，KT为轴向力系数，Md为传递的扭矩，L为轴承的有效传递长度。

2.径向载荷：径向载荷是指垂直于轴向的力。

径向载荷通常由设备的自重、传动装置的重量、负载的重量等构成。

径向载荷的计算需要考虑设备的结构和工作环境等因素。

3.其他附加载荷：其他附加载荷通常包括轴向预紧力、温度变化引起的载荷、振动引起的载荷等。

这些附加载荷需要在设计过程中进行综合考虑。

三、动载荷的计算动载荷的计算需要考虑到设备在运行中的工况、运行速度、负载类型等因素。

常见的动载荷计算方法有以下几种：1.动载荷的估计：根据设备的工作环境和使用条件，根据经验公式或实验结果进行动载荷的估计。

2.动载荷的测量：通过测量设备在运行过程中的实际载荷，得到动载荷的大小。

3.动载荷的模拟计算：通过建立设备的动态模型，对工作过程进行模拟计算，得到动载荷的大小。

四、滚动轴承轴向力的选型在计算得到滚动轴承的轴向力后，还需要根据轴承的轴向载荷容量、速度等特性进行选型。

轴向载荷容量是指滚动轴承在承受轴向力时的极限载荷能力，通常通过轴向载荷容量图进行选型。

机械工程中滚动轴承的动力学分析与优化设计引言：滚动轴承在机械工程中扮演着重要的角色，广泛应用于各个领域，如汽车工业、飞机制造和工业设备等。

滚动轴承的性能对于机械设备的运行稳定性和效率具有重要影响。

本文将针对滚动轴承的动力学分析与优化设计展开讨论。

1. 滚动轴承的工作原理滚动轴承通过滚珠或滚柱在内外圈之间滚动，从而减小了摩擦和阻力，使机械设备的转动更为平稳。

滚动轴承的工作原理基于滚动接触而不是滑动摩擦，因此具有更低的摩擦损失和更高的效率。

2. 滚动轴承的动力学分析方法在滚动轴承的设计与分析过程中，动力学分析方法是至关重要的。

其中一种常用的方法是基于有限元分析，通过建立轴承的数学模型，分析其在不同工况下的应力和变形情况。

另外，还可以采用实验验证的方法，使用测试设备对滚动轴承进行动态载荷测试，以获取其在实际工作中的性能参数。

这些参数可以用于验证数值分析结果和评估轴承的可靠性。

3. 滚动轴承的优化设计滚动轴承的优化设计旨在提高其性能和寿命。

一种常见的优化方法是通过优化轴承结构和减小摩擦损失来提高轴承的效率。

在轴承结构优化方面，可以通过优化内、外圈的几何形状、滚珠或滚柱的数量和分布等参数来提高轴承的刚度和承载能力。

同时，减小摩擦损失也是提高轴承效率的关键。

例如，可以采用更好的润滑方式、改进润滑油的性能以及优化轴承材料的表面处理等方法来减小轴承的摩擦损失。

4. 滚动轴承的故障分析与预测在机械设备运行过程中，轴承故障是一个常见的问题，会导致设备停机和生产损失。

因此，进行轴承故障分析和预测具有重要意义。

通过对轴承运行状态的监测和振动信号的分析，可以判断轴承是否存在异常，并提前采取维护措施。

此外，还可以使用有限元分析和数值模拟方法，模拟轴承在不同故障模式下的动态响应，为故障诊断提供依据。

5. 结论滚动轴承在机械工程中具有重要地位，其动力学分析与优化设计对于提高机械设备的性能和可靠性起着关键作用。

通过动力学分析方法可以得到滚动轴承在不同工况下的应力和变形情况，为轴承结构的优化设计提供依据。

机械工程中的滚动轴承设计与优化引言机械工程中的滚动轴承设计与优化是一个重要的课题，它直接影响机械设备的使用寿命和性能。

滚动轴承作为一种常见的机械零件，广泛应用于工业生产和日常生活中的许多设备。

本文将探讨滚动轴承的设计原理、参数选择以及优化方法，旨在为机械工程师提供有用的参考。

一、滚动轴承的基本原理滚动轴承是一种能够承受轴向和径向载荷的机械零件。

它由内圈、外圈、滚动体和保持架组成。

滚动轴承的基本原理是通过滚动体在内外圈之间滚动来减小摩擦力和耐受载荷。

这种减小摩擦力的设计使得轴承能够在高速和高负荷下工作，并提高机械设备的效率和寿命。

二、参数选择在滚动轴承的设计过程中，参数选择是非常关键的。

以下是一些常见的参数：1. 轴承类型：滚动轴承有多种类型，包括球轴承、圆锥滚子轴承和圆柱滚子轴承等。

根据具体应用场景和要求，选择合适的轴承类型非常重要。

2. 内外圈直径：内外圈直径的选择直接影响到滚动轴承的承载能力和使用寿命。

一般来说，大直径的轴承能够承受更大的负荷，但也会增加轴承的摩擦力。

3. 滚动体数量和尺寸：滚动体的数量和尺寸对轴承的承载能力和刚度有重要影响。

合理选择滚动体的数量和尺寸可以提高轴承的寿命和性能。

4. 保持架材料：保持架是用于固定滚动体的组件。

选择合适的保持架材料可以提高轴承的寿命和耐磨性能。

三、滚动轴承设计的优化方法滚动轴承的设计优化是为了提高其性能和寿命。

以下是一些常见的优化方法：1. 材料选择：滚动轴承的材料选择对其性能有重要影响。

一般来说，高强度、高硬度和耐磨性好的材料是滚动轴承的理想选择。

2. 表面润滑：良好的表面润滑可以减小滚动轴承的摩擦力和磨损。

使用高质量的润滑油或润滑脂，并定期更换和维护，可以延长轴承的使用寿命。

3. 载荷分布：合理分布和控制载荷对轴承的寿命和性能有重要影响。

通过设计和优化机械结构，合理分配载荷，可以减小轴承的疲劳和磨损。

4. 减小振动和噪音：振动和噪音是滚动轴承设计中需要考虑的关键问题。

机械设计基础了解滚动轴承的基本原理滚动轴承是一种常见的机械装置，用于支撑和导向旋转机械零件。

了解滚动轴承的基本原理对于机械设计非常重要。

本文将介绍滚动轴承的结构和工作原理，并探讨了其在机械设计中的应用。

一、滚动轴承的结构滚动轴承主要由内外圈、滚动体和保持架组成。

内外圈分别与轴和壳体连接，滚动体则位于内外圈之间，保持架则固定滚动体的相对位置。

这种结构可以有效地减小摩擦阻力，并改善轴承的传递能力。

二、滚动轴承的工作原理滚动轴承通过滚动体在内外圈之间滚动来传递轴向负荷和径向负荷。

滚动体通常为钢球、圆柱形或圆锥形滚子等。

当外力作用于滚动体时，滚动体将在内外圈之间滚动，从而实现轴向和径向负荷的传递。

三、滚动轴承的应用滚动轴承广泛应用于各种机械设备中，如汽车、机床、电机等。

它们用于支撑和导向旋转部件，减小摩擦损失，并保证机械设备的正常运行。

滚动轴承的选择要根据负荷、转速、工作环境等因素进行合理选择。

四、滚动轴承的优势和局限性滚动轴承具有承载能力强、摩擦小、寿命长等优势。

然而，滚动轴承也存在一些局限性，例如在高速旋转和高温环境下，会产生摩擦、振动和噪音等问题。

因此，在设计中需要根据具体情况选择合适的轴承类型和润滑方式。

五、滚动轴承的维护保养为了保证滚动轴承的正常运行，需要进行定期的维护保养。

包括定期清洗、检查和润滑等。

正确的维护措施可以延长轴承的使用寿命，减少故障和停机时间。

六、总结滚动轴承作为一种常见的机械装置，在机械设计中起着重要的作用。

了解滚动轴承的基本原理可以帮助工程师在设计过程中选择合适的轴承类型，并保证机械设备的正常运行。

在实际应用中，需要根据具体情况进行轴承的选择、维护和保养，以提高机械设备的性能和可靠性。

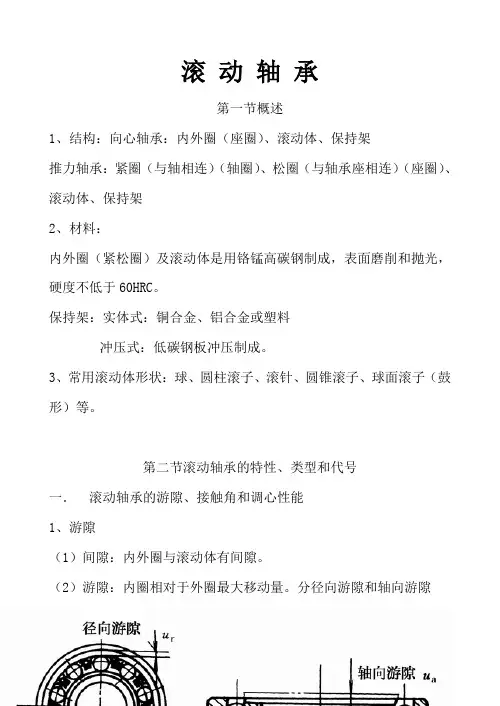

滚动轴承
第一节概述
1、结构：向心轴承：内外圈（座圈）、滚动体、保持架
推力轴承：紧圈（与轴相连）（轴圈）、松圈（与轴承座相连）（座圈）、滚动体、保持架
2、材料：
内外圈（紧松圈）及滚动体是用铬锰高碳钢制成，表面磨削和抛光，硬度不低于60HRC。

保持架：实体式：铜合金、铝合金或塑料
冲压式：低碳钢板冲压制成。

3、常用滚动体形状：球、圆柱滚子、滚针、圆锥滚子、球面滚子（鼓形）等。

第二节滚动轴承的特性、类型和代号
一．滚动轴承的游隙、接触角和调心性能
1、游隙
（1）间隙：内外圈与滚动体有间隙。

（2）游隙：内圈相对于外圈最大移动量。

分径向游隙和轴向游隙
（3）原始游隙和实际游隙
（4）影响游隙的因素：滚动轴承所需游隙的大小，是由安装内外圈时所用配合的松紧程度、轴承与轴或轴承与轴承座的温度差、轴的挠曲变形的大小及轴承的润滑冷却等情况而决定的。

比如：配合愈紧、温差愈大、轴的挠曲变形量愈大，则游隙也应越大。

（5）游隙的分类：
向心轴承的原始径向游隙分为：1，2，0，3，4，5共6组。

代号：c1、c2、—、c3、c4、c5（径向游隙增大），0组游隙在代号中不写，一般优先选用。

注：有些如角接触球轴承、圆锥滚子轴承等，由于其结构上的原因，游隙是在轴承安装时通过调整内、外圈的相对位置来确定的，因此使用时要注意。

（6）游隙作用：可影响轴承的运动精度、寿命、噪声、承载能力等。

2、滚动轴承的接触角
（1）公称接触角：滚动体与外座圈（或松圈）接触点的法线与轴承径向平面间的夹角，称为该滚动轴承的公称接触角。

机械设计滚动轴承尺寸的选择机械设计中选择滚动轴承的尺寸是十分重要的，它直接关系到机械性能的稳定性和使用寿命。

正确选择滚动轴承尺寸可以减少摩擦损失和磨损，提高机械效率。

首先，选择滚动轴承尺寸需要考虑负载要求。

根据负载的大小选择合适的轴承尺寸是确保机械设备能够正常工作的关键因素之一、负载是指轴上所受的力或扭矩大小，它决定了轴承的负荷和接触应力。

一般来说，负载越大，需要选择更大尺寸的滚动轴承。

其次，选择滚动轴承尺寸还需要考虑转速要求。

分为低速和高速两种情况。

对于低速情况，为了确保滚动轴承的正常运转，需要选择适当的尺寸，使润滑剂在滚动轴承内部产生充分的润滑，减少磨损。

而在高速情况下，由于离心力的作用，滚动轴承的内圈和外圈会产生形变，因此需要选择合适的尺寸，并采取相应的设计措施，如增加外圈直径、改善材料等。

另外，选择滚动轴承尺寸还需考虑空隙和预紧力。

滚动轴承在安装时需要适当的空隙，以便在温度变化、轴向位移等情况下能够正常运转。

同时，还需要根据使用情况确定合适的预紧力，以确保滚动轴承在工作过程中的稳定性和寿命。

最后，还需要考虑滚动轴承的材料选择。

根据不同的使用环境和负载要求，选择合适的滚动轴承材料是确保机械设备正常运转和寿命的关键。

常见的滚动轴承材料包括钢、陶瓷等。

钢材具有较好的强度和耐磨性，适用于大部分工况；陶瓷材料具有良好的耐磨性、耐腐蚀性和高温性能，适用于特殊工况。

总之，选择合适的滚动轴承尺寸是机械设计中至关重要的一环。

需要考虑负载要求、转速要求、空隙和预紧力以及材料选择等因素。

只有通过科学合理的选择，才能保证机械设备的性能和寿命，提高整体竞争力。
