FDD-LTE基站塔下SINR差导致下载速率低

  • 格式：docx
  • 大小：687.60 KB
  • 文档页数：5

1.1FDD-LTE基站塔下SINR差导致下载速率低
【现象描述】：
在C国H市电信FDD-LTE项目中，DT测试至花冲公园站下时，服务小区RSRP在-78dBm左右，SINR值恶化到-3dB左右，FTP下载速率恶化到10Mbps左右，无法满足LTE单站测试验收标准。

【告警信息】：
无告警。

【原因分析】：
日常测试中出现SINR差的原因主要存在与网内干扰和网外干扰以及硬件故障方面；
网内干扰：
✧服务小区和邻小区之间无服务小区存在Mod3干扰
✧塔下黑导致周边站点过覆盖至站下
✧数据配置问题
网外干扰：
✧军方通信设备
✧大功率电子设备
✧广播、微波
硬件故障：
✧RRU故障
✧自系统杂散和互调干扰
【处理过程】：
✧根据对测试结果分析，在站下时占用花冲公园-2小区信号，且邻区中存在二院急救中心
-2信号，两小区的PCI余数均为2，RSRP差值5dB，可能存在Mod3干扰；闭塞二院急救中心-2小区进行测试，SINR差依旧；
✧对花冲公园站点的3个小区独立进行SINR测试，依次闭塞花冲公园3个小区，按照如下
场景进行测试。

测试发现，当开通单小区时，SINR相比正常站点差3dB左右，开通2个小区时SINR比正常站点差8dB左右，当3个小区全部开通时SINR差11dB左右；因此可得站点的3个扇区均存在相同问题。

✧到站点进行故障检测排查，该站点为路边单管塔，该塔分为2层，共计15面天线；其中
电信FDD-LTE天线在第二平台，且安装在单管上；塔顶第二平台天馈分别为电信
800MHz天线，联通1800MHz天线，电信FDD-LTE天线，据观察在站点第二平台，LTE 天线和联通1800MHz天线垂直隔离度和水平隔离度均不满足建设标准；目前电信
FDD-LTE使用下行频段为1850M-1870M；联通1800M频段为1830MHz-1850MHz，系统
之间可能存在干扰；
由于联通使用频点未知，因此修改FDD-LTE下行频段由于1850MHz-1870MHz修改至1855MHz-1875MHz，提升5M带宽进行测试，SINR差依旧。

因此基本排除联通1800MHz频率干扰问题。

✧分析考虑可能工程建设方面LTE天馈与联通1800M天馈之间水平隔离和垂直隔离不足
导致，建议整改LTE天线到平台外圈，增加隔离度后进行测试，待整改。

✧对全网参数一致性进行核查时发现，花冲公园站点3个小区的PDCCH虚拟加载的CCE加
载比例系数(%)该项为100；
✧随即对该站点其他参数进行核查，发现小区模拟负载控制配置索引为9，则加载比例为
100%。

✧当把加载PDCCH虚拟加载的CCE加载比例系数(%)调整为0，小区模拟负载控制关闭后，
进行测算，SINR恢复正常，下载速率明显提升。

✧对该问题进行分析，当小区的虚拟加载为100%站下测试时，PDCCH和PDSCH占满；服
务小区和邻小区之间RSRP相差较小，邻小区PDCCH和PDSCH的symbol和服务小区的RS symbol时频域对齐，导致服务小区RS symbol周到干扰，SINR变差；当距离站点较远时，服务小区和邻小区RSRP相差变大，邻小区PDCCH和PDSCH信道symbol对服务小区RS symbol干扰相对减弱，SINR相比站下稍减弱；当负载关闭后，邻小区PDCCH和PDSCH的symbol为空，因此对服务小区RS symbol不会产生干扰。

【建议总结】：
通常在进行加载时，eNodeB会上报小区模拟负载启动告警，如下图所示；但在该站点在该业务启动时，告警单元中无该告警上报。

在对该站点问题排除告警时，未发现该站点存在告警，通过对一键式日志进行统计，发现账号huawei-jz在2013年12月24日对花冲公园站点的告警编号ALM-29246小区模拟负载启动告警进行屏蔽，导致该站点不上报该告警引起的站下SINR差的问题，问题解决。

合集下载

D频段线序问题导致下载速率低处理报告

D频段线序问题导致下载速率低处理报告

D频段线序问题导致下载速率低处理报告
一、问题描述：
在北环西路近渔婆北路至西向东行驶，UE占用靖江二粮库_3无线环境很好，RSRP值为-67dBm，SINR值为22dB，PDCP层下载速率在33Mbps左右，如下图1所示。

图1
二、问题排查及处理：
从图1中可以看出无线良好很好，站点状态正常，需要从告警，配置等方面排查原因：
1、查询站点告警情况，无活动告警，历史告警。

2、重启基站，终端，复测问题复现。

3、从图1中可以看出调度正常，RB Num/slot值在97%。

4、传输模式正常，TM Mode为3。

5、1 Streams/s值为684，2 Streams/s值为116，单流占比较高。

和后台反馈外场测试情况，建议排查RRU线序配置。

发现现网RRU线序配置如下图2所示。

图2
同时后台发现脚本线序是1到8，其中有好有坏，城区双频网较多。

D+F网和单D网RRU线序有区别。

将脚本线序修改如下图3所示：
图3
三、处理结果：
修改后复测，发现PDCP下载速率提升至56Mbps左右，如下图4所示。

图4。

某大学LTE下行吞吐率(下载速率)低优化案例综述

某大学LTE下行吞吐率(下载速率)低优化案例综述

某大学LTE下行吞吐率（下载速率）低优化案例1问题描述某大学目前有3个BBU，下挂12个RRU个，其中挂在双馨公寓BBU-792786下面的有6个，该6个RRU在工程优化阶段一直就是速率比较低！即使在基站下面测试下载速率平均只有20M多些，给新入网用户感知带来一定影响。

某大学校园内路测指标统计如下：Test Data RSRP(dBm) SINR(dB) PDCP下载速率（Mbps）某大学-80.80 18.08 32.478某大学PDCP下载速率覆盖图如下：某大学校园内基站详细地理位置如图所示：BBU-792786下挂9号宿舍、师院正门、1号宿舍共6个RRU。

2问题分析2.1告警分析首先查询基站告警,发现某大学除了有2个RRU故障外，其他都是正常的，而且故障RRU不会影响其他RRU速率；查询基站RSSI，属于合理的范围内-120dB左右。

2.2无线环境分析对该区域无线环境进行分析，发现在SINR值很好的情况下，速率仍然上不去，如下图所示：上图可以看出，此时终端占用的主服务小区为某大学9号楼PCI为93， RSRP为-67dBm，SINR为24dB，但是PDCP下载速率只有25M，因此在信号强度很好、SINR很好的情况下，速率仍然上不去，所以可以排除为无线环境因素导致；2.3资源调度分析调度方面，MCS阶数已经达到22，调度的RB数也有60个，RI为2，传输模式为TM3，因此按照当前调度的RB数计算，速率至少在70M左右，不可能只有25M，所以调度方面因素也可以排除；2.4共性分析现场测试分析发现，只要主服务小区占用到某大学9号宿舍、师院正门、1号宿舍3个基站上，速率就上不去；但是当占用到实验楼小区上时，速率正常，能达到60M多，如下图所示：经分析发现某大学9号宿舍、师院正门、1号宿舍3个基站都下挂在双馨公寓BBU-792786这个BBU下面，而某大学内别的小区速率都正常，因此把问题原因归结到BBU上以及BBU上层。

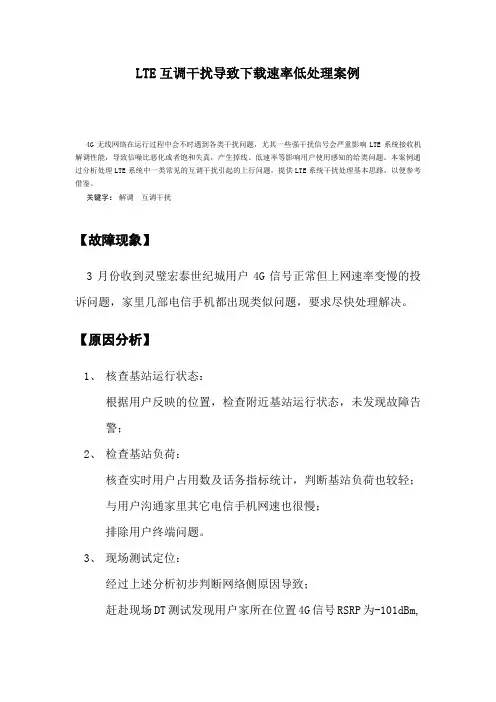

用户投诉下载速率低-LTE互调干扰导致

用户投诉下载速率低-LTE互调干扰导致

LTE互调干扰导致下载速率低处理案例4G无线网络在运行过程中会不时遇到各类干扰问题，尤其一些强干扰信号会严重影响LTE系统接收机解调性能，导致信噪比恶化或者饱和失真，产生掉线、低速率等影响用户使用感知的给类问题。

本案例通过分析处理LTE系统中一类常见的互调干扰引起的上行问题，提供LTE系统干扰处理基本思路，以便参考借鉴。

关键字：解调互调干扰【故障现象】3月份收到灵璧宏泰世纪城用户4G信号正常但上网速率变慢的投诉问题，家里几部电信手机都出现类似问题，要求尽快处理解决。

【原因分析】1、核查基站运行状态：根据用户反映的位置，检查附近基站运行状态，未发现故障告警；2、检查基站负荷：核查实时用户占用数及话务指标统计，判断基站负荷也较轻；与用户沟通家里其它电信手机网速也很慢；排除用户终端问题。

3、现场测试定位：经过上述分析初步判断网络侧原因导致；赶赴现场DT测试发现用户家所在位置4G信号RSRP为-101dBm,但SINR一直在-2到7跳变，很不稳定。

判断用户占用的4G灵璧栖凤苑-1小区存在干扰问题。

通过U2000信令跟踪底噪，发现RB RSSI值最高已达到-85dB,而实时在线用户仅16个。

图34、查询附近周边4G站点扇区RSSI值正常，3G站点扇区底噪也无高低噪问题，结合信令跟踪RSSI值变化规律来看，初步判断是系统内部干扰。

进一步分析PRB底噪值变化规律图形与典型的互调干扰波形类似，因此排查重点核查小区互调干扰。

互调干扰定义：当两个或者多个信号同时进入通道时，由于非线性作用，信号的组合频率会形成互调信号，其中3阶互调信号最强。

如果互调信号落在小区上行带内，那么就会形成互调干扰信号，影响系统正常解调，。

互调干扰波形图如下图1互调干扰特征：一般分为有源互调与无源互调，当前网络常见无源互调干扰，如馈线、接头、天线等无源器件承载各类无线信号由于本身非线性导致的互调效应。

随着信号源功率增加而明显增大，一般信号功率增加1dB,互调产物往往增加3dB。

影响LTE网络下载速率的因素分析及排查

影响LTE网络下载速率的因素分析及排查

影响LTE网络下载速率的因素分析及排查发表时间：2017-05-09T14:21:42.240Z 来源：《基层建设》2017年3期 作者： 李健斌[导读] 摘要：当前，LTE网络下载速率成了衡量一个电信运营商好坏的重要依据，对其影响因素进行分析十分必要。

广州杰赛科技股份有限公司 广东广州 510000

摘要：当前，LTE网络下载速率成了衡量一个电信运营商好坏的重要依据，对其影响因素进行分析十分必要。本文分析了影响LTE网络下载速率的关键因素，对其排查方法进行了介绍，并结合实际案例进行了分析。

关键词：LTE网络；下载速率；影响因素；排查 0 引言

随着移动互联网时代的发展，LTE客户日益增加，客户对网络的要求也日益提高，这对LTE网络的下载速率提出了更高的要求。LTE网络下载速率是衡量一个品牌好坏的重要依据，提高LTE网络下载速率对提高客户的网络体验具有十分重要的意义。因此，如何有效提升LTE网络下载速率，提升客户感知是当前运营商面临的重要问题。 1 影响下载速率的关键因素

现阶段，通过路测做FTP下载测试是模拟用户使用行为的一个有效手段，同时通过测试可以快速发现网络弱覆盖区、过覆盖区、基站设备故障、天馈连接错误、参数设置错误等一系列网络问题。

影响下载速率因素较多，主要包括以下几方面: (1)硬件问题

将影响LTE下载速率的各类与硬件有关的问题归结为硬件问题。无线通信端到端常见的硬件问题包括:终端异常、基站硬件设备故障、天馈线问题、传输设备问题、服务器不稳定等。 (2)覆盖问题

覆盖问题包括弱覆盖与过覆盖两方面。网络测试无主信号、采样点RSRP(Reference Signal Receiving Power，参考信号接收功率)弱即为弱覆盖；网络测试无主信号、采样点RSRP强信号过多、SINR(Signal to Interference plus Noise Ratio，信号与干扰加噪声比)较差形成内部干扰，即为过覆盖。 (3)干扰问题
