三垦变频器恒压供水相关功能的推荐设定

变频器恒压供水标准调试步骤
1、确定变频器恒压供水系统的工作条件和要求，包括所需的水压、流量和运行时间等参数。

2、检查变频器、水泵和阀门等设备的安装和接线情况，确保其符合标准要求并没有故障。

3、针对变频器的参数设定，包括输入电压、输出频率、过载保护等，进行合理的调整，确保其工作稳定和安全。

4、根据实际情况，设置变频器的PID控制参数，包括比例系数、积分时间和微分时间等，以实现恒压供水系统的精确控制。

5、对水泵的运行特性进行测试和调整，根据需要调整水泵的启动和停止频率，以实现恒压供水系统的平稳运行。

6、在启动变频器前，先确保水泵和管路系统处于正常状态，确保没有漏水和杂物堵塞等问题。

7、启动变频器，观察系统的运行状态，包括水泵的转速、水压和流量等参数，确保其符合设计要求。

8、在设定的负载条件下，进行稳态和瞬态的调试，观察系统的响应和稳定性，确保其符合恒压供水系统的要求。

9、对系统进行长时间的运行测试，观察其在不同负载条件下的工作性能，确保其稳定性和可靠性。

10、对调试完成的变频器恒压供水系统进行总结和记录，包括参数设定、运行情况和问题解决等，以便今后的运维和维护工作。

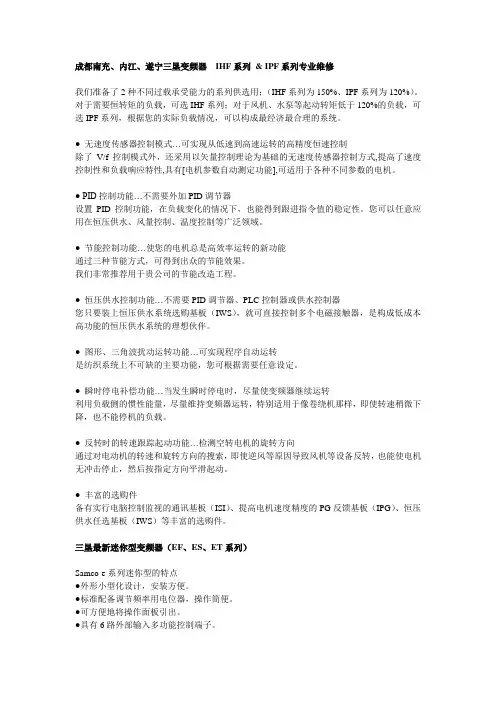

成都南充、内江、遂宁三垦变频器IHF系列& IPF系列专业维修我们准备了2种不同过载承受能力的系列供选用；（IHF系列为150%、IPF系列为120%）。

对于需要恒转矩的负载，可选IHF系列；对于风机、水泵等起动转矩低于120%的负载，可选IPF系列，根据您的实际负载情况，可以构成最经济最合理的系统。

● 无速度传感器控制模式…可实现从低速到高速运转的高精度恒速控制除了V/f控制模式外，还采用以矢量控制理论为基础的无速度传感器控制方式,提高了速度控制性和负载响应特性,具有[电机参数自动测定功能],可适用于各种不同参数的电机。

● PID控制功能…不需要外加PID调节器设置PID控制功能，在负载变化的情况下，也能得到跟进指令值的稳定性。

您可以任意应用在恒压供水、风量控制、温度控制等广泛领域。

● 节能控制功能…使您的电机总是高效率运转的新功能通过三种节能方式，可得到出众的节能效果。

我们非常推荐用于贵公司的节能改造工程。

● 恒压供水控制功能…不需要PID调节器、PLC控制器或供水控制器您只要装上恒压供水系统选购基板（IWS），就可直接控制多个电磁接触器，是构成低成本高功能的恒压供水系统的理想伙伴。

● 图形、三角波扰动运转功能…可实现程序自动运转是纺织系统上不可缺的主要功能，您可根据需要任意设定。

● 瞬时停电补偿功能…当发生瞬时停电时，尽量使变频器继续运转利用负载侧的惯性能量，尽量维持变频器运转，特别适用于像卷绕机那样，即使转速稍微下降，也不能停机的负载。

● 反转时的转速跟踪起动功能…检测空转电机的旋转方向通过对电动机的转速和旋转方向的搜索，即使逆风等原因导致风机等设备反转，也能使电机无冲击停止，然后按指定方向平滑起动。

● 丰富的选购件备有实行电脑控制监视的通讯基板（ISI）、提高电机速度精度的PG反馈基板（IPG）、恒压供水任选基板（IWS）等丰富的选购件。

三垦最新迷你型变频器（EF、ES、ET系列）Samco-e系列迷你型的特点●外形小型化设计，安装方便。

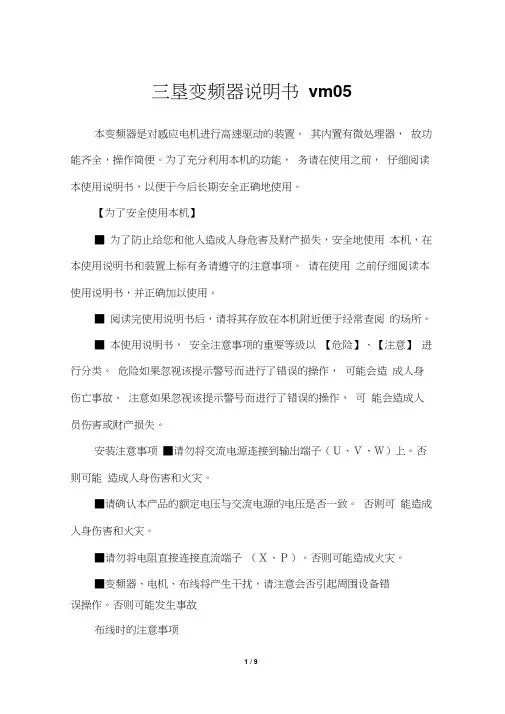

三垦变频器说明书vm05本变频器是对感应电机进行高速驱动的装置。

其内置有微处理器，故功能齐全，操作简便。

为了充分利用本机的功能，务请在使用之前，仔细阅读本使用说明书，以便于今后长期安全正确地使用。

【为了安全使用本机】■ 为了防止给您和他人造成人身危害及财产损失，安全地使用本机，在本使用说明书和装置上标有务请遵守的注意事项。

请在使用之前仔细阅读本使用说明书，并正确加以使用。

■ 阅读完使用说明书后，请将其存放在本机附近便于经常查阅的场所。

■ 本使用说明书，安全注意事项的重要等级以【危险】、【注意】进行分类。

危险如果忽视该提示警号而进行了错误的操作，可能会造成人身伤亡事故。

注意如果忽视该提示警号而进行了错误的操作，可能会造成人员伤害或财产损失。

安装注意事项■请勿将交流电源连接到输出端子（Ｕ、Ｖ、Ｗ）上。

否则可能造成人身伤害和火灾。

■请确认本产品的额定电压与交流电源的电压是否一致。

否则可能造成人身伤害和火灾。

■请勿将电阻直接连接直流端子（Ｘ、Ｐ）。

否则可能造成火灾。

■变频器、电机、布线将产生干扰，请注意会否引起周围设备错误操作。

否则可能发生事故布线时的注意事项■请委托专业人员进行布线作业。

如果布线不当，可能造成触电和火灾。

■请确认输入电源已处于ＯＦＦ（切断）位置后，方可进行布线作业。

否则可能造成触电和火灾。

■请务必连接好接地线。

否则可能造成触电和火灾。

■务必在安装好主体设备后，再进行布线作业。

否则可能引起触电和火灾。

安装时的注意事项■请绝对不要在下述环境下使用和保存。

否则有可能会因故障、损坏、老化等引起火灾等事故。

◆ 高温、低温、湿度大的场所。

◆ 阳光直射到的场所。

◆ 从电炉等热源直接受热的场所。

◆ 会受到振动或冲击的场所。

◆ 可能产生火花的机械设备的附近。

◆ 有粉尘、腐蚀性气体、盐分、水滴、油雾的场所。

◆ 室外。

◆ 海拔１０００米以上的场所。

◆ 其它类似于上述情况的环境。

■请安装在金属等不会燃烧的物体上。

变频器使用方法，设定功能参数的方法，实物讲解1.基本参数的设置1)按“MENU”键，控制盘显示屏出现“-99-”字样。

2)按“ENTER”键，控制盘显示屏出现“-9902-”字样。

再按“ENTER”键，显示屏显示SET、LWD闪烁，同时显示控制参数控9902的数值，反复按“UP／DOWN”键(上／下)，找到需要的控制参数的数值，同时显示屏SET闪烁。

再按“ENTER”键，参数设置完毕。

再按两次“MENU”键，控制盘显示输出电压的频率。

3)在控制盘出现参数“9902”后，反复按“UP／DOWN”键，从控制参数集找到需要设置的参数，(参数从0102~9908，每个参数表示的意义参看用户手册)按照前面介绍的方法设置每个参数数值。

2.完整参数的设置完整参数提供变频器特殊功能的参数，用以实现变频器特殊控制要求。

设置的方法如下：1)按控制盘“MENU”键，控制盘显示屏出现“-99-”字样。

2)反复按“UP”或“DOWN”键，直到显示屏出现“-LG-”字样。

3)按住“ENTER”键，直到显示屏出现“=LC=”字样。

4)按“DOWN”’键，显示屏出现“=99=”字样。

5)按“UP”或“DONW”键，找出需要设置的参数3.变频器参数设置1)参数9902表示选择控制参数，该参数设定ACSl40应用不同的控制参数。

选择不同的控制参数，变频器控制端子具有不同的作用。

参数9902数值从0~7。

标准型选择9902的值为12)参数9905设定ACSl40输出到电动机的最大电压值。

当变频器的输出频率等于参数9907设定的额定频率时，输出电压同时达到额定电压值。

ACSl40输出到电动机的电压无法大于电源电压。

3)参数9906设定ACSl40输出给电动机的电流，其值为使用的电动机铭牌上的额定电流值。

4)参数9907调整变频器输出电压的频率为电动机铭牌所标示的频率，此频率值应和参数1105和2008调整的频率值相等。

5)参数1003表示方向控制参数，选1电动机正转，选2电动机反转，选3电动机正向转动或反向转动。
