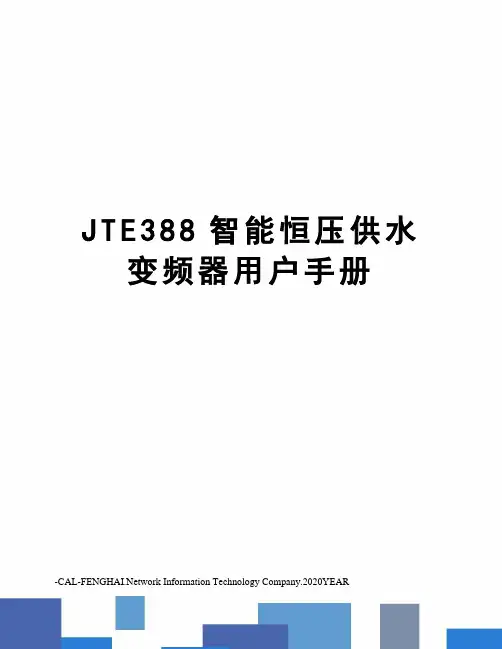

JTE388智能恒压供水变频器用户手册

感谢使用本公司产品，在使用设备前请仔细阅读《使用说明书》变频恒压供水控制柜使用说明（3N～380V／220V50HZ）；如相序故障灯亮，调换总开关出线的2根线。

2.手动工频测试：把“手动自动”开关拨至“手动”，所有泵手动开关拨至“关”，合上分开关，把泵手动开关拨至“开”，可工频运行泵，检查水泵的转向是否正确，如反转，调换水泵接至端子排上的2根线。

3.手动变频测试：把“手动自动”开关拨至“自动”，在视窗系统内进入【泵控制】画面，所有泵手动开关拨至“关”，系统方式开关“测试运行”切换至“测试”，把某一台泵的手动开关拨至“开”，泵变频运行，检查转向，如不对，把变频器输出端的2相线对调。

将泵检修开关拨至“运行”，将“手动自动”旋钮置于手动，分别把泵的“停止启动”拨至启动就可启动该水泵，检查水泵的转向是否正确；同样检查每台水泵工作情况。

4.根据需要设定工作参数，至此设备可以投入运行，通过操作面板设定工作压力值.四、工作原理设备启动以后，l号水泵的转速随着变频器（VVVF）频率的上升而逐渐升高，延时5秒后，通过压力传感器检测管网压力，将信号传输给微处理器经分析运算，指令变频器自动调节水泵的转速，当水泵的转速升高到某值，即水泵转速响应到系统设定压力时稳定其转速，从而达到系统平衡。

当用水量增大时，l号水泵的转速不能保持系统设定压力而平衡被破坏，产生偏差，这时自动调节系统指令变频器增大其输出频率，使水泵转速迅速升高到响应系统设定压力而达到新的平衡。

当用水量继续增大，l号水泵在额定频率50HZ与额定流量和扬程时，仍达不到系统设定压力，微机指令1号水泵在工频状态下工作，同时启动2号水泵在变频状态下工作，直至50HZ输出。

当用水量继续增大，2号水泵在额定频率50HZ与额定流量和扬程时，仍达不到系统设定压力，微机指令2号水泵在工频状态下工作，同时启动3号水泵在变频状态下工作，直至50HZ输出,……。

……2；注意：设定完按“存盘”永久保持数据。

使用手册广州三业科技有限公司变频恒压供水设备使用手册本系统为全自动控制、全自动恒压供水装置。

该系统集电力技术、数字技术、工业自动化控制技术、信息处理技术为一体的产物。

其适用于无人值守的供水系统。

由于整个系统运行参数均经过数字处理，所以，运行记录、更改设置非常方便。

对要求在节能、延长电机寿命和保证正常供水等方面的用户均带来不少的方便和投资实惠。

1本系统采用日本（TOHO）（日本神王电气公司）TTM117系列精密压力监控仪表。

该仪表具有如下特点：1.1该仪表符合国际标准,可与其它国家或国产仪表互换, PID（比例、积分、微分控制）整定具有数字与模糊逻辑运算相结合的自整定（AT）、自适应功能。

非专业人员可校对出专家特性曲线。

全部参数由数字方式显示，（包括实时检测数据、运行数据、设定数据）而且检测结果与设定参数用绿色及红色LED数码管同时显示，一目了然。

1.2仪表本身具有微电脑芯片，人为或仪表自整定的参数，全部仪表以数字的方式永久记存，失电后仍能保存十年以上。

1.3仪表的具体操作请参见其说明书。

2本系统采用西门子公司生产的变频器，该变频器具有高效、低耗以及多种保护功能。

利用参数设置单元，可根据不同的电机需要设定各种运行、保护参数，同时该参数设置单元还可对电机的电流、电压、频率进行监测。

3电流、电压表，通过三相转换开关对系统的三相电压、三相电流作选择显示。

4采用远传压力表检测市政供水压力，控制生活水泵的运行。

5恒压供水控制系统面板的操作使用。

5.1系统控制5.1.1把系统控制开关打到“开”时，系统将开始运行。

5.1.2把系统控制开关打到“停”时，系统将停止运行。

5.2“手动/自动”转换开关系统运行后，不论采用市政恒压控制或水泵恒压控制，都可选择手动或自动的启动方式。

消防泵及每台生活水泵都分别设有手动/自动转换开关，用于分别设置各台泵的启动方式。

两台生活泵只要有一台处于手动位置，则另一台也失去自动功能。

5.2.1手动操作系统运行后，将任一台泵的“手动/自动”转换开关置于手动位置，所对应的水泵即投入运行。

恒压供水控制器说明书恒压供水控制器是一种智能设备，用于管道系统的水压控制和供水管理。

它具有稳定水压、节约能源和延长设备寿命等优点，适用于住宅、商业建筑和工业场所的水供应系统。

一、功能介绍恒压供水控制器采用先进的控制算法和传感器技术，能够实时监测管道系统的水压变化，并根据设定的压力范围自动调节水泵的运行，以保持稳定的水压。

它还具有以下功能：1. 自动调节：根据实时的水压情况，自动控制水泵的启停，并调节水泵的运行速度，以保持恒定的水压。

2. 水泵保护：当管道系统的水压超过或低于设定的范围时，控制器会发出警报并自动关闭水泵，以防止压力过高或过低对水泵造成损坏。

3. 远程监控：可以通过手机应用或网络平台，远程监控和调整控制器的工作状态和参数，方便用户远程控制和管理供水系统。

4. 水泵频率调节：根据实际需求，可以调节水泵的运行频率，以降低能耗并延长水泵的使用寿命。

二、使用方法1. 安装：将恒压供水控制器安装在合适的位置，确保与水泵和管道系统连接良好，并接通电源。

2. 设置参数：根据实际需要，设置控制器的压力范围和工作模式等参数。

控制器通常配备了触摸屏或旋钮，使参数调整更加方便。

3. 启动：按下启动按钮，控制器将开始监测水压变化，并自动控制水泵的运行。

4. 远程控制：如果需要远程监控和调整控制器的工作状态，可以下载对应的手机应用或登录网页平台，通过网络远程操作控制器。

三、注意事项1. 定期检查：定期检查控制器和管道系统的运行情况，确保其正常工作。

特别是注意水泵的运行状态、水压传感器的准确性和防止水泵堵塞等问题。

2. 防水措施：由于恒压供水控制器通常安装在潮湿的环境中，应采取必要的防水措施，以确保其安全可靠的运行。

3. 周期性维护：根据使用情况，定期清洁和维护控制器，并定期更换水泵的配件，以延长设备的使用寿命。

4. 电源保护：为了防止供电异常导致的故障，建议在安装时使用稳定的电源供应，并考虑备用电池供电。

总结：恒压供水控制器作为一种先进的智能设备，能够稳定管道系统的水压，提高供水效率，保护水泵并节约能源。

恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。

在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。

变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。

二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值6.5-8.5。

三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。

四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。

五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。

380V（±10%），50Hz（±5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—2.8MPa;4、适用电机容量：0.15—315kw5、加减速时间：0—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。

面板按钮操作说明电源开/关：该开关用来打开或者关闭该电气柜的控制电源。

系统手动/自动：该开关用来选择系统的自动的与手动，自动模式下由程序控制。

1#泵手动/自动：1#泵在手动模式下，直接以工频的方式运行。

1#泵在自动模式下，受程序控制以变频或者工频的方式运行。

2#泵手动/自动：2#泵在手动模式下，直接以工频的方式运行。

2#泵在自动模式下，受程序控制以变频或者工频的方式运行。

电阀手动/自动：比例阀在手动模式下，直接以设定的开度值打开。

比例阀在自动模式下，根据温度变化受程序控制打开或者关闭。

报警：在系统发生故障时，该处作为声光报警用，灯亮并且有蜂鸣声。

当发生报警时，应先在触摸屏上的“报警画面”查看报警原因，再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。

触摸屏操作说明1，主画面：系统上电后，首先显示的是系统示意画面。

该画面主要用来显示系统的运行情况，水泵的状态，供水压力和温度以及变频器的频率。

该画面的右上角可以显示实时的报警信息，同一时间内最多可以显示两条报警。

该画面水泵图形内部的矩形会有颜色显示，灰色停止，蓝色变频，绿色工频，红色故障。

该画面可以直接设定压力和温度，如果需要进入其他画面，需要用户名和密码。

用户名：ADMIN，密码：0000。

供水压力实际值：显示实时的供水压力值。

供水压力设定值：设定需要的供水压力。

在自动运行时，当系统跟踪压力信号时，会改变变频器的频率以实现供水压力的平衡。

高压报警设定值：当供液压力实际值大于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液高压报警。

低压报警设定值：当供液压力实际值小于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液低压报警。

(P)比例值设定(I)积分值设定(D)微分值设定：这里是三个数值用来调整变频器的输出频率，以达到压力的稳定。

根据现场情况不同，该处的三个数字也将会有微小的区别。

供水温度实际值：显示实时的供水温度值。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。

它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。

二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。

当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。

三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。

2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。

3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。

4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。

5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。

6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。

四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。

2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。

（2）确保接线牢固，接触良好，避免虚接和短路。

六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。

2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。

3、手动/自动切换可根据需要选择手动控制或自动控制模式。

4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。

变频恒压供水设备使用说明书Product OverviewThe variable frequency constant pressure water supply XXX the speed of the water pump and the。

of multiple water pumps according to the XXX。

while ensuring that the water supply pressure remains constant at the pre-set value on the basis of satisfying the user's flow demand。

The entire system is XXX。

and it can replace water towers。

high-level water tanks and air pressure tanks in water supply。

with XXX-saving effect.The variable frequency water supply XXX variable frequency control。

a water pump unit。

a pressure sensor。

a liquid level controller (nal)。

pipeline fittings and valves。

etc.Range of Applicable Water QualityIt is suitable for drinking water。

reclaimed water。

with water temperature of 0-90°C and pH value of 6.5-8.5.Scope of nThis XXX。

operates reliably。

has high pressure stability。

生活自动变频控制柜（配套无负压设备时,将水箱换成稳流罐）使用说明书目录目录 (1)一、概述 (2)二、设备特点、适用范围 (3)1、功能与优点 (3)2、适用范围 (3)三、设备主要技术指标及使用条件 (4)1、主要技术指标 (4)2、设备使用条件 (4)四、设备主要构成及工作原理 (4)五、变频恒压供水设备的安装接线 (5)1、控制柜外型 (5)2、控制柜规格 (7)3、禁止事项 (7)4、控制柜端子接线图 (7)5、控制设备电气安装接线要求 (8)六、设备的调试与使用 (9)1、设备的调试 (9)2、控制柜操作说明 (10)3、使用与维护………………………………………………………………………………………………。

11七、故障原因及对策 (11)一、概述ZHK系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术,将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。

一般给水管网中的水压（自来水厂的一次供水压力）已很难满足用户的用水需求,除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水.无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费.水箱式供水的用户管网水压较稳定，具有一定的贮水能力.但水箱（或水塔)的存在，增加了建筑物结构的承重和建筑造价,同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要.气压式供水其实是把高位水箱移到了地面。

它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音,但气压罐的有效容积有限，水泵电机启停十分频繁,管网压力波动较大；气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。

变频调速恒压供水设备以管网水压（或用户用水流量）为设定参数,通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID）,使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大;用水量减少时,频率降低，水泵转速减慢，水泵供水量亦相应减小。

变频恒压供水控制设备用户手册一、概述随着变频技术的推广运用，人们的认识不断深入，传统的供水方式已无法真正保证系统长期可靠运行，已逐步被新兴的变频恒压供水系统所替代。

本系统采用先进的变频器（VVVF）以及专用的恒压供水控制器对管网压力进行控制，大大地简化了操作的复杂程度。

在自动工作状态下，用户在据需要的压力值进行设定后，通过专用的恒压供水控制器与变频器之间的相互控制，使管网压力始终保持在设定的压力值误差范围以内。

在对生活管网进行供水时，系统执行管网设定压力。

若为消防与生活共用系统，则平时执行生活管网供水压力，当消防信号到达控制柜时执行消防压力，消防信号撤消时继续执行生活压力。

系统具有重新上电后自动启动的功能，无需人员值守。

水泵处于无水情况下将自动停机。

二、分类标记变频恒压供水控制设备分类标记设备的型号编制中包括设备特征标记、消防工作压力、消防工作流量、消防泵台数等内容H水泵台数工作流量L/S。

工作压力MPa。

特征标记（参阅特征标记说明）特征标记说明序号 型号编号特征标记说明 1 SB生活专用变频自动恒压给水设备 2HB 消防与生活（生产）共用变频自动恒压给水设备三、原理框图如下：3．1 生活水泵组为两用一备形式的变频恒压供水控制设备示意图如下: 消防泵泵泵泵电控柜远传压力表消防泵消防泵液位控制器水池3．2 生活水泵组为两用一备形式的变频恒压供水控制设备产品简介生活水泵组为两用一备形式的变频恒压供水控制设备由三台生活水泵、电控系统、远传压力表、阀门管路、共同底座等组成。

设备运行前，需根据供水所需要的压力值预先设定稳压压力值，打开所有阀门。

水泵手动运行时，通过控制柜面板直接启停水泵（具体参阅消防专用自动恒压给水控制柜操作说明）水泵自动运行时，通过远传压力表构成闭环调节系统，按照恒压供水控制器恒压\节能\节水的优化运行原则, 随着用水量的变化, 恒压供水控制器不断进行压力采样, 逻辑运算和人工神经元控制算法调节运算,自动控制三台水泵,从而实现恒压变量全自动供水。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种专用设备，用于自动控制水泵的启停，以实现恒定的供水压力。

该控制器采用先进的控制算法和精确的压力传感器，能够根据用户设定的压力值进行智能调节，确保供水系统始终保持稳定的压力输出。

本说明书将详细介绍恒压供水控制器的特点、安装方法、使用步骤和注意事项。

二、产品特点1. 智能恒压控制：采用先进的控制算法，能够根据用户设定的压力值自动调节水泵的启停，确保供水系统稳定输出恒定的压力。

2. 高精度压力传感器：内置高精度压力传感器，能够实时监测供水系统的压力变化，并准确反馈给控制器进行调节。

3. 多种保护功能：具备过压保护、欠压保护、过流保护、短路保护等多种安全保护功能，有效保护供水系统和水泵设备的安全运行。

4. 易操作的触摸屏界面：采用人机交互的触摸屏界面，操作简便直观，用户可轻松设置和调整恒压供水控制器的参数。

5. 节能高效：根据系统需求智能调节水泵的启停，避免不必要的能耗，实现节能高效的供水控制。

三、安装方法1. 选择合适的安装位置：恒压供水控制器应安装在通风良好、干燥、无腐蚀性气体和粉尘的环境中。

2. 连接电源：将控制器的电源线连接到电源插座，并确保电源电压与控制器标识一致。

3. 连接压力传感器：将压力传感器的连接线与控制器相应接口连接，注意正确对接，避免接反或接触不良。

4. 连接水泵设备：根据控制器的接线图，将水泵设备与控制器相应接口连接，确保接线牢固可靠。

5. 安装固定：将控制器固定在合适的位置，确保不会晃动或受到外力影响。

四、使用步骤1. 启动控制器：按下控制器的电源开关按钮，使控制器进入工作状态。

2. 设置参数：通过触摸屏界面，进入参数设置界面，按照实际需求设置恒压供水控制器的参数，包括供水压力设定值、启停压力差、启停延时等。

3. 手动模式：如需手动控制水泵启停，可在手动模式下操作控制器，手动模式下，控制器将按照设定的启停压力差来判断何时启停水泵。
