灰色理论模型在高层建筑物变形监测中的应用

高层建筑施工中的沉降观测技术探究1观测基准点的布设应严格按照所实施的观测方案和布网原则进行布设,沉降观测方案应根据工程的特点现场条件规划基准点。

基准点设置3个以上为宜,相邻两点间距不大于100m,且与建筑物间距应大于建筑物基础深度的2倍。

基点可利用已有的、稳定性好的埋石点和墙脚水准点,也可以在该区域内基础稳定、修建时间长的建筑物上设置墙脚水准点。

不能按照上述条件的,可选择易观察且不易被损坏的位置,埋设应采用浇注埋设。

2 观测点的布设观测点的布设要能充分反映出建筑物的沉降情况,易于观测的位置,要求建筑物上设置的沉降观测点纵横向要对称,且相邻点之间间距以10～15 m为宜,均匀地分布在建筑物的周围。

埋设时要充分考虑各阶段的施工情况,严禁因后期其他工序施工原因使观测点的丢失或不可视,促使更换观测点,造成与之前数据不统一计算。

首次观测应自基础开始,在基础的纵横轴线上按设计好的位置埋设沉降观测点,待观测点稳固好,方可进行首次观测。

3 观测周期的设置观测前应在工程总进度布置的基础上设置观测周期表,严格按照周期表进行观测,首次观测必须及时有效,不然就会使后续观测工作得不到统一,从而影响整个系统观测,在整个观测周期中不准漏测、不测,严格按表监测,只有这样才能得到完整、系统、准确、真实的观测数据。

除按正常周期监测外,在遇到以下情况时也应单独进行观测。

4 观测数据的整理各次观测记录整理检查后,进行平差计算,求出各次每个观测点的高程值。

从而确定出沉降量。

根据各观测周期平差计算的沉降量,列统计表,进行汇总。

绘制各观测点的下沉曲线,建立下沉曲线坐标,横坐标为时间坐标,纵坐标上半部为荷载值,下半部为各沉降观测周期的沉降量。

将各观测点对应的观测周期所测得沉降量画于坐标中,并将相应的荷载值也画于坐标中,就得到对应于荷载值的沉降曲线。

沉降数据处理及分析回归分析是处理沉降数据数据统计的传统方法中最重要的一种方法。

只有在已经知道大样本、观测数据的特征分布的条件下,回归分析才能达到较好的效果,但是在实际工作中外业的观测数据都包含有一定的误差,这种情况很难达到。

沉降观测在高层建筑物变形监测中的应用研究目录1.内容概览．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.1 研究背景与意义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.2 国内外研究现状与发展趋势．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.3 研究内容与方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．52.高层建筑物沉降观测概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.1 沉降观测的定义与原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 2.2 建筑物沉降的成因分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.3 沉降观测在建筑工程中的作用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93.沉降观测方法与技术．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．103.1 地基基础沉降观测．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 3.2 建筑物主体结构沉降观测．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.3 沉降监测设备的选型与校准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．144.高层建筑物沉降观测实施过程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．154.1 观测点的布设与安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16 4.2 数据采集与处理方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．174.3 观测周期与频率确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．185.沉降观测数据分析与处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．195.1 数据整理与预处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．205.2 沉降量计算与分析方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．215.3 沉降发展趋势预测．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．226.沉降观测结果在高层建筑物变形监测中的应用．．．．．．．．．．．．．．．236.1 建筑物变形监测模型建立．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．246.2 沉降异常原因分析与处理建议．．．．．．．．．．．．．．．．．．．．．．．．．．．．266.3 建筑物安全性评估与加固措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．277.案例分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．297.1 国内外典型案例介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．307.2 沉降观测结果对比分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．317.3 应用效果评估与经验总结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．328.结论与展望．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．338.1 研究成果总结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．348.2 存在问题与不足分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．358.3 未来发展方向与展望．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．361. 内容概览本研究旨在深入探讨沉降观测在高层建筑物变形监测中的应用，通过系统性地分析沉降观测数据，评估高层建筑物的结构安全性和稳定性，并提出有效的监测与维护策略。

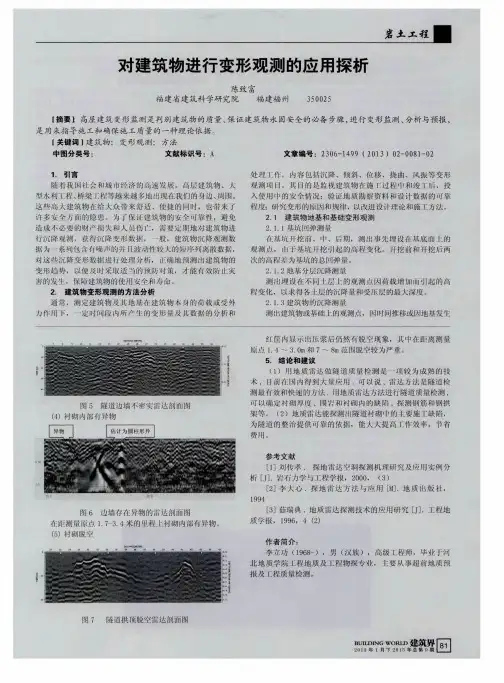

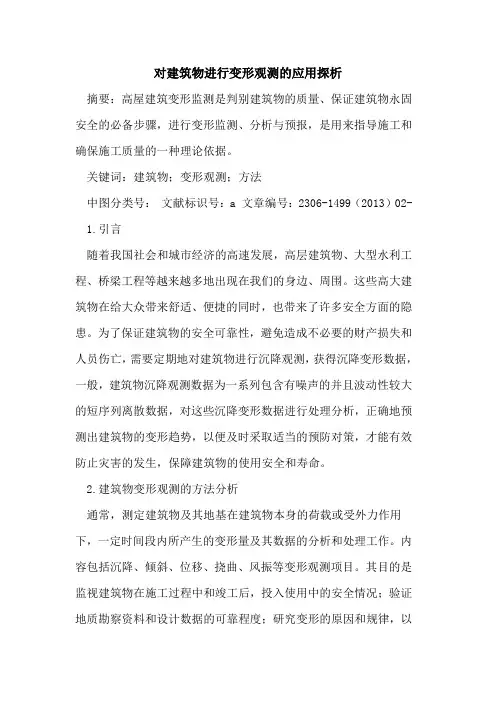

对建筑物进行变形观测的应用探析摘要：高屋建筑变形监测是判别建筑物的质量、保证建筑物永固安全的必备步骤，进行变形监测、分析与预报，是用来指导施工和确保施工质量的一种理论依据。

关键词：建筑物；变形观测；方法中图分类号：文献标识号：a 文章编号：2306-1499（2013）02- 1.引言随着我国社会和城市经济的高速发展，高层建筑物、大型水利工程、桥梁工程等越来越多地出现在我们的身边、周围。

这些高大建筑物在给大众带来舒适、便捷的同时，也带来了许多安全方面的隐患。

为了保证建筑物的安全可靠性，避免造成不必要的财产损失和人员伤亡，需要定期地对建筑物进行沉降观测，获得沉降变形数据，一般，建筑物沉降观测数据为一系列包含有噪声的并且波动性较大的短序列离散数据，对这些沉降变形数据进行处理分析，正确地预测出建筑物的变形趋势，以便及时采取适当的预防对策，才能有效防止灾害的发生，保障建筑物的使用安全和寿命。

2.建筑物变形观测的方法分析通常，测定建筑物及其地基在建筑物本身的荷载或受外力作用下，一定时间段内所产生的变形量及其数据的分析和处理工作。

内容包括沉降、倾斜、位移、挠曲、风振等变形观测项目。

其目的是监视建筑物在施工过程中和竣工后，投入使用中的安全情况；验证地质勘察资料和设计数据的可靠程度；研究变形的原因和规律，以改进设计理论和施工方法。

2.1建筑物地基和基础变形观测2.1.1基坑回弹测量在基坑开挖前、中、后期，测出事先埋设在基底面上的观测点，由于基坑开挖引起的高程变化。

开挖前和开挖后两次的高程差为基坑的总回弹量。

2.1.2地基分层沉降测量测出埋设在不同土层上的观测点因荷载增加而引起的高程变化，以求得各土层的沉降量和受压层的最大深度。

2.1.3建筑物的沉降测量测出建筑物或基础上的观测点，因时间推移或因地基发生变化所引起的高程差异，比较不同周期的观测值即得沉降量。

以上内容都属于以垂直位移为主的变形观测，其方法是首先按建筑场地地形、地质条件和对变形观测的精度要求，合理布设变形控制网点（见工程控制测量）。

在 稳 定 地 区 建 立 变 形 控 制 网 ， 检 验 工 作 基 点 或 基 准 点 的 稳 固
对于建筑物 ， 尤其是高层建筑来说 ， 必须进行变形监测、 分析与预 报，是用来指 导施工和确 保施工质 量的一种 理论依
据 。 目前 ，建 筑物沉 降变形分析 与预 测技术 应用上 ，还 有很 多方法、模型值得进一步 的探究和应用实践 ， 如回归分析法 、
随着高大建筑 的增 多和 古建筑 的维修，变形观测 工作 愈 来 愈受到人们 的重视。变形控 制 网的布 设， 已在研 究应用优
化 设 计 的 理 论 和 方 法 ； 观 测 方 法 除 了沿 用 一 些 行 之 有 效 的传 直 仪 、 电子 测 斜 仪 、 位 移 摄 影 探 索 器 等 光 电 、 电 子 仪 器 和 摄
位 移 值 ，然 后 推 算 建 筑 物 的 倾 斜 度 。 ２ ． ２ ． ２ 位 移 观 测 测定建筑 物因受侧 向荷载 的影 响而产生 的水平位移量 ， 观 测 点 的建 立 视 工 程 情 况 和 位 移 的方 向而 定 。 ２ ． ２ ． ３裂缝 观测 缝。一般在裂 缝两侧 设置观测标 志，定期观 测其位置变 化， 以取 得裂 缝 的 大 小和 走 向 等 资料 。 ２ ． ２ ． ４挠 度 观 测 测 定 建 筑 物 受 力 后 产 生 的挠 曲程 度 。一 般 测 定 设 置 在 建
岩土 工程
变化所 引起 的高程差异 ，比较不 同周期的观测值即得沉 降量。
以上 内容 都 属 于 以垂 直 位 移 为 主 的变 形 观 测 ，其 方 法 是
时间所产 生的二维或 三维相对变 形量 。所摄 得 的像 片，作为 档案资料还可在其他任何 时候进行检核量测 。 ３ ． 变 形观 测 的数 据 处 理 与 分 析
