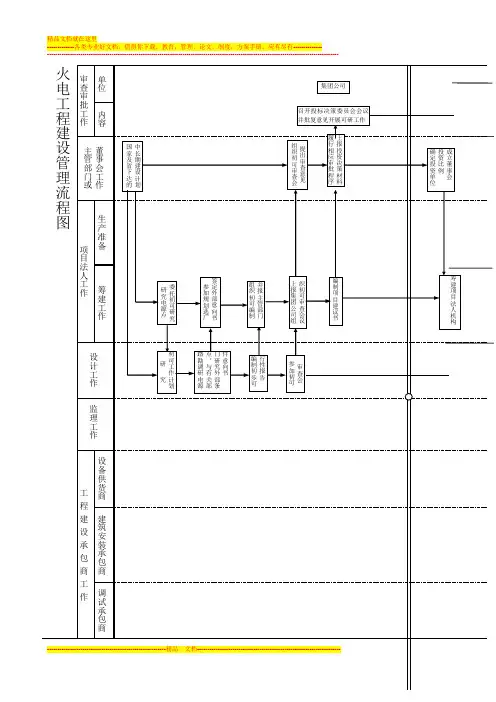

电力施工工序流程图

--------------
-------------
-----------------------------------------------------------------------------------------------------------------------------------
主董 管事 部会 门工 或作
组织参加铁路（码头）、接入系统、环保影响书、水源水文地质报告审查会
生
产
准
项备
目
法
人
工 作
筹 建
工
工建参 作设考 阶规时 段模间
项目初可阶段
建设规模 800~1000MW 1200~1800MW 2400~3600MW
参考时间
审单
查 审
位
批
工内
作容
交通部 铁道部
电规总院
国家环保局
发改委
有关上级主 管部门
铁路码头可 接入系统设
研审批
计审批
环境影响报 告书审批
地水源水文 报告审批
重大重大课题调 研试验报告审批
审单 查位 审 批 工内 作容 主董 管事 部会 门工 或作
生
产
准
项备
目
法
人
工 作
筹 建
工
作
设 计 工 作 监 理 工 作
设
备
供
工
货 商
程
建建
设
筑 安
承装
包
承 包
商商
工
作
调 试Leabharlann 承包商国中 家长 及期 省建 下设 达计 的划
研 究 电 源 点
委 托 初 可 研 究

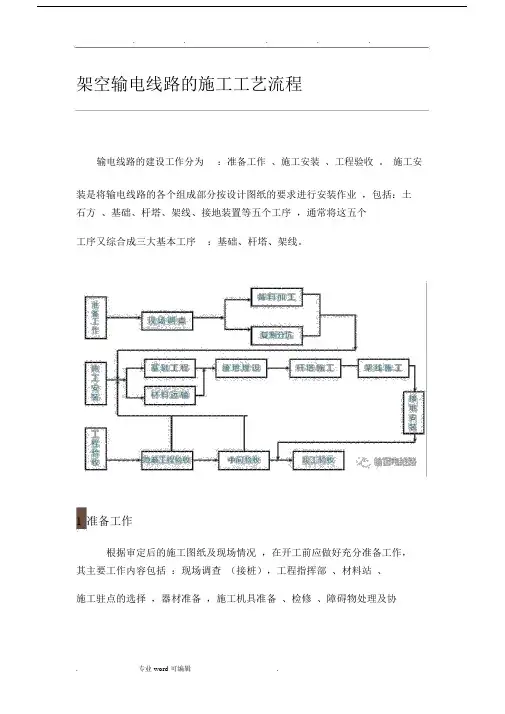

.....架空输电线路的施工工艺流程输电线路的建设工作分为：准备工作、施工安装、工程验收。

施工安装是将输电线路的各个组成部分按设计图纸的要求进行安装作业，包括：土石方、基础、杆塔、架线、接地装置等五个工序，通常将这五个工序又综合成三大基本工序：基础、杆塔、架线。

1准备工作根据审定后的施工图纸及现场情况，在开工前应做好充分准备工作，其主要工作内容包括：现场调查（接桩），工程指挥部、材料站、施工驻点的选择，器材准备，施工机具准备、检修、障碍物处理及协.....议，占地赔偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验，施工图技术交底等。

1.1 现场调查（接桩）设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。

现场接桩人员应进行现场调查，为的是了解现场情况以便顺利施工，现场调查的主要事项如下：⑴ 了解沿线地形、地貌以及各种地形（山地、丘陵、平原、沼泽等）的分布范围。

记录各杆塔所处地形能否满足组立杆塔的需要（如不能可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。

⑵ 对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形，以及需要开挖平整场地的工作量。

⑶ 了解沿线杆塔位置的地质情况，以便考虑开挖基础的施工方法或采取爆破施工的可能性。

⑷ 调查了解浇制混凝土基础的水源分布情况、水质情况。

⑸ 调查了解沿线路交叉跨越情况，以便考虑搭设跨越架的型式和高度。

⑹ 跨越河流时，应调查水流速度、水深。

对季节性河流应了解涸水期、来水期等，以便考虑架线方法。

⑺ 调查线路附近地上、地下障碍物情况，以便考虑土石方开挖、爆破的主要措施和放线时应防止导线磨损的措施。

.....⑻ 调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性、允许停电时间，以便与线路施工协调配合，安排施工有关工序的进度和应采取的措施。

⑼ 调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积，以便进行障碍物的清理和赔偿。

施工阶段
1、若有隐蔽工程需做好“隐蔽工程验收记录”表的填写，并知会监理、建设单位现场 查看、签名确认，把施工前照片、施工过程照片、施工完毕照片拍好作为记录附件存 档； 2、做好各分项工程安装“检验批质量验收记录”表的填写，报送监理、建设单位签名 确认，并收集存档； 3、施工过程填写施工日誌，包含天气、施工内容、安全管理内容、重要事件发生记录； 每周六根据施工日誌、施工总体计划、现场条件等进行公司内部的施工周报填写，并 报送副总经理、抄送总经理； 4、做好各分项工程安装测试记录，如“电缆敷设记录”表、“电气—防雷—其它装置 接地电阻测试记录”表、“___系统检测(调试)记录”表、 “电气线路(设备、装置、 器具)绝缘电阻测试记录”表、“电气照明系统全负荷通电运行试验记录”表、“设备 (组件、器具、部件、单元、装置)单体调试记录”表、 “直埋电缆隐蔽敷设记录”表、 “接地装置(含连通或引下线)接头连接记录”表等过程资料填写，报送监理、建设单 位签名确认，并收集存档。 5、做好联系单施工内容的签名确认，填报相应签证单（建设单位专用表格），把施工 前照片、施工过程照片、施工完毕照片拍好作为记录附件存档；并跟踪监理、建设单 位签名确认，收集存档。原件寄回公司技术部，项目保留扫描件，并发给分包单位相 应联系单；当工程量较大时应把联系单发扫描件回公司技术部进行报价，再由项目报 建设单位审核，审核完毕才进行材料采购及施工。施工完毕，需做收方的，必需在完 成当天填写收方申请，并附联系单、签证单复印件，提交甲方工程部文员，并进行跟 踪确认。确认回复需做好扫描存档及传回公司技术部，作为项目结算依据。 6、根据施工现场及材料到货情况，按公司报过来的施工形象进度进行进度款申报。进 度款申报为每月12~16日完成提交甲方工程文员，2个工作日内找项目工程师、项目主 管、工程经理跟进审批情况，及时向公司汇报。 23日前找区域预算部进行审批情况跟 踪并向、设计签发的施工图纸会审、合同范围划分；与分包队签订分包合同并明确各分包队 施工范围； 2、技术部与项目负责人进行技术交底，施工方案编写； 3、施工进度计划横道图编写； 4、施工材料采购计划下单；

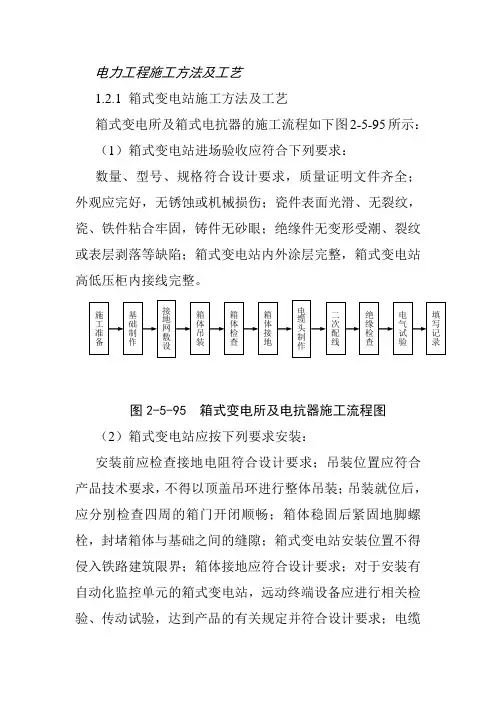

电力工程施工方法及工艺1.2.1 箱式变电站施工方法及工艺箱式变电所及箱式电抗器的施工流程如下图2-5-95所示：（1）箱式变电站进场验收应符合下列要求：数量、型号、规格符合设计要求，质量证明文件齐全；外观应完好，无锈蚀或机械损伤；瓷件表面光滑、无裂纹，瓷、铁件粘合牢固，铸件无砂眼；绝缘件无变形受潮、裂纹或表层剥落等缺陷；箱式变电站内外涂层完整，箱式变电站高低压柜内接线完整。

图2-5-95 箱式变电所及电抗器施工流程图（2）箱式变电站应按下列要求安装：安装前应检查接地电阻符合设计要求；吊装位置应符合产品技术要求，不得以顶盖吊环进行整体吊装；吊装就位后，应分别检查四周的箱门开闭顺畅；箱体稳固后紧固地脚螺栓，封堵箱体与基础之间的缝隙；箱式变电站安装位置不得侵入铁路建筑限界；箱体接地应符合设计要求；对于安装有自动化监控单元的箱式变电站，远动终端设备应进行相关检验、传动试验，达到产品的有关规定并符合设计要求；电缆敷设完毕后，电缆入孔处应封堵；检查确认箱式变电站的通风装置工作正常、通风孔畅通、通风道内无施工遗留物。

1.2.2 火灾自动报警装置施工方法及工艺所示。

图2-5-96 火灾自动报警装置安装流程图（1）布线应符合下列要求：导线的规格型号符合设计要求。

导线在管内或线槽内，不应有接头或扭结且内部干燥清洁。

在吊顶内的管路线槽，宜采用单独的卡具吊装或支撑物固定。

直线段每隔1.0~1 .5m和接头、转弯处应设置吊点或支点。

管线经过建筑物的变形缝处，应采取补偿措施。

导线敷设后应测试绝缘电阻。

（2）火灾探测器应按下列要求安装：点型火灾探测器安装位置应符合设计要求；探测器的底座应固定牢靠，外接导线留有余量，底座的穿线孔宜封堵且导线连接必须可靠压接或焊接；探测器的“＋”线应为红色，“一”线应为蓝色，相同用途的导线颜色应一致。

（3）火灾报警控制器应按下列要求安装：控制器安装牢固平整，距地（楼）面高度不应小于1.5m；控制器内配线应整齐、连接牢固，有与设计图纸一致的编号；控制器应可靠接地，有明显标志。
