空调套环机
一.设备的简介及特色
（1） 该设备为冷凝器、蒸发器生产线的专用设备。它能够自动上
料、整形、套环、 退料 四道工序。其具有的特色如下：

1
操作模式：手动/自动两种模式的自由转换
2 上料装置：采用筛网式转动筛送弯头，具有容量大，滤出铜
屑等杂质的优点，保持弯头的清洁。
3 整形装置：采用有微型电机带动内外圆锥面复合刀具高速旋
转，对弯头管口进行修整，同时能对歪斜的弯头自动找正位
置，以确保下道工序的顺利进行。
4套环装置：由自动排料器送环，套环的大导柱有内置阶梯孔，
以确保焊环插入弯头直边部分的深度尺寸。大导柱在导座内
有弹簧作缓冲作用，起到保护弯头的作用。
5 退料装置：在转盘下，置有退料凸轮，与其相配合的退料键，有力
的保证产品顺利退出转盘，从而保障了设备运行的安全性。
6设备的各电机的开启，均可独立进行开关，给设备的调试和维修带
来了极大的方便。
（2）电气安装说明：
1 电源接通前，请先确认电压是否正确？以免烧坏电控系统。
2 接通电源后，可以分别开启 送料启动 修整电机 寸动/连续切到
寸动模式下按下寸动按钮。可以分别观察各电机的旋转方向是否正
确？具体做法如下：
13027556228

Ⅰ 旋转送料启动旋钮，同时送料指示灯亮，接着送弯头的转动筛转
动。方向应为顺时针旋转。
Ⅱ 旋转修整电机旋钮，同时修整指示灯亮，接着修整刀具旋转，方
向为顺时针旋转。
Ⅲ 将寸动/连续钮切到寸动模式下，再按下寸动按钮，同时寸动指示
灯亮，接着转盘旋转，方向为逆时针旋转。
如果发现以上各电机的转动方向有误时，应立即切断电源，重新接线。

二.设备的主要性能参数、外形尺寸
(1) 使用的能源规格:
1 工作气压： 4∽6 Kg/cm
2
2 动力电源： 三相五线制AC 380V 50HZ
3 控制电源： DC 24V
(2) 产能:
1 生产周期： 1.2秒/循环 （1个循环=从上料到退料四个工序的
一次性完成）
2 生产能力： 3000（13027556228）个/时

(3) 外形尺寸:
(长)1420*(宽)840*(高)1760

三.设备的使用范围
铜管外径：￠9.52
13027556228

铜管壁厚: 0.5∽1
弯头高度: 25±1
弯头中心距:25.4±0.15
四.操作说明
(1)
设备的操作面板说明
⒈电源启动钮: 旋转此钮,即电源接通,同时电源指示灯亮。
⒉送料启动钮：旋转此钮，同时送料指示灯亮 即送弯头的转动筛顺
时针转动。
⒊送环（一）启动钮：旋转此钮，同时送环（一）指示灯亮，即左前
自动排料器振动送环。
⒋送环（二）启动钮：旋转此钮，同时送环（二）指示灯亮，即左自
动排料器振动送环。
⒌寸动/连续钮：此钮为手动/自动的两种模式的转换钮。
⒍寸动钮： 将寸动/连续钮切到寸动模式下，按下此钮，同时寸动
指示灯亮，设备做间断运行（即当按着此钮时，设备运行；当不按
着此钮时，设备将停止运行）
⒎修整电机钮：旋转此钮，同时修整指示灯亮 即修整电机顺时针旋
转
⒏启动钮：将寸动/连续钮切到连续模式下，按下此钮后，同时连续
指示灯亮，即设备进行自动运行。
⒐停止钮：设备在自动运行中，按下此钮设备将停止运行。
⒑紧急停止钮：设备在自动运行中，按下此钮设备将停止运行。
13027556228

⒒计数器：记录整形刀具的修整次数（即产品个数）
（2）操作顺序
：

A、 手动操作顺序：
1． 首先确认要加工产品的尺寸规格正确后，方可旋转电源启动
按钮
2． 旋转送料启动按钮
3． 旋转送环（一）启动按钮
4． 旋转送环（二）启动旋钮
5． 旋转修整电机旋钮
6． 将寸动/连续旋钮拨置寸动位置
7． 按下寸动按钮
通过以上的操作即可完成手动操作。
由手动转自动时 只须将寸动/连续旋钮拨置连续位置后，再按
下启动按钮后，即可完成手动到自动的转换。
B．自动操作顺序：
1． 旋转电源启动按钮。
2． 旋转送料启动旋钮
3． 旋转送环（一）启动旋钮
4． 旋转送环（二）启动旋钮
5． 按下修整电机按钮
6． 将寸动/连续旋钮拨置连续位置
7． 按下启动按钮
13027556228

通过这些操作可以完成自动操作。
由自动转手动时，只须将寸动/连续旋钮拨置寸动位置后，再按
下寸动按钮后，即可完成自动到手动的转换。
五.保养
:

1每日停工休息时，请及时清理设备工作台面上的异物。
2每日开机前，请认真检查一下（弯头、焊环）量是否适量，
气压是否正常，电源是否接通？
3注意每隔（3∽5）天的时间完工后，要在上料、整形 套环的
三根导轨上加适量润滑油（普通润滑油即可）。
4 每隔（3∽6）月的时间，对设备的各运动部位活动处注上适
量的润滑油，以确保设备的正常运行，延长其使用寿命。
六.紧急停止注意事项:
1如果设备在自动运行过程中发生异常现象时,应及时按下(紧急
停止)按钮，中止该机运行,停车检查.
2 当按下(紧急停止)钮后，要将寸动/连续钮切换到寸动的位置，
以手动恢复设备。
3 手动恢复前，请注意机械工作部分的相对位置，再采取最佳方
法做动作复位，以确保设备及操作人员安全不受损害。
待故障排除后,方可重新启动进行工作。
七.安全注意事项
1 安装时，请注意接入的电源电压，并观察各电机的转向，是否正
确？
13027556228

2 操作者，请详细阅读操作说明书。操作前，操作者应认真检查设
备的机械运动部分，电控部分，气动部分，三部分的初始状态，
是否正常？如果确认设备的初试状态一切正常时，方可按操作规
程逐步进行操作。
3 在设备的自动运行中，禁止操作者触摸设备的运动部位，以免造
成意外事故的发生。
4 设备需要上料时，应按下停止按钮中止设备的运行，方可进行上
料。
5 设备需要保养时，请切断电源后，再进行保养作业。
6 自动操作前，要在手动试车无问题的情况下，才能将手动模式切
换到自动模式下，同时连续指示灯亮，设备将进行自动运行。
本文编辑：李进胜9

合集下载

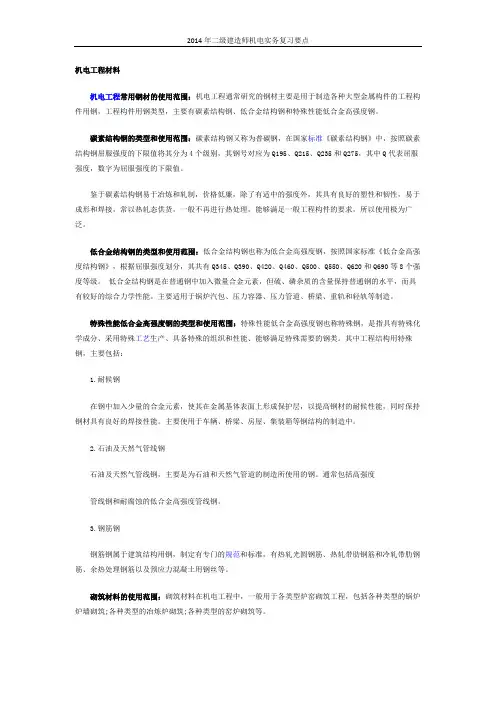

2014年二级建造师机电实务复习要点

2014年二级建造师机电实务复习要点

机电工程材料机电工程常用钢材的使用范围：机电工程通常研究的钢材主要是用于制造各种大型金属构件的工程构件用钢，工程构件用钢类型，主要有碳素结构钢、低合金结构钢和特殊性能低合金高强度钢。

碳素结构钢的类型和使用范围：碳素结构钢又称为普碳钢，在国家标准《碳素结构钢》中，按照碳素结构钢屈服强度的下限值将其分为4个级别，其钢号对应为Q195、Q215、Q235和Q275，其中Q代表屈服强度，数字为屈服强度的下限值。

鉴于碳素结构钢易于冶炼和轧制，价格低廉，除了有适中的强度外，其具有良好的塑性和韧性，易于成形和焊接，常以热轧态供货，一般不再进行热处理，能够满足一般工程构件的要求，所以使用极为广泛。

低合金结构钢的类型和使用范围：低合金结构钢也称为低合金高强度钢，按照国家标准《低合金高强度结构钢》，根据屈服强度划分，其共有Q345、Q390、Q420、Q460、Q500、Q550、Q620和Q690等8个强度等级。

低合金结构钢是在普通钢中加入微量合金元素，但硫、磷杂质的含量保持普通钢的水平，而具有较好的综合力学性能。

主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。

特殊性能低合金高强度钢的类型和使用范围：特殊性能低合金高强度钢也称特殊钢，是指具有特殊化学成分、采用特殊工艺生产、具备特殊的组织和性能、能够满足特殊需要的钢类。

其中工程结构用特殊钢，主要包括：1.耐候钢在钢中加入少量的合金元素，使其在金属基体表面上形成保护层，以提高钢材的耐候性能，同时保持钢材具有良好的焊接性能。

主要使用于车辆、桥梁、房屋、集装箱等钢结构的制造中。

2.石油及天然气管线钢石油及天然气管线钢，主要是为石油和天然气管道的制造所使用的钢。

通常包括高强度管线钢和耐腐蚀的低合金高强度管线钢。

3.钢筋钢钢筋钢属于建筑结构用钢，制定有专门的规范和标准，有热轧光圆钢筋、热轧带肋钢筋和冷轧带肋钢筋、余热处理钢筋以及预应力混凝土用钢丝等。

砌筑材料的使用范围：砌筑材料在机电工程中，一般用于各类型炉窑砌筑工程，包括各种类型的锅炉炉墙砌筑;各种类型的冶炼炉砌筑;各种类型的窑炉砌筑等。

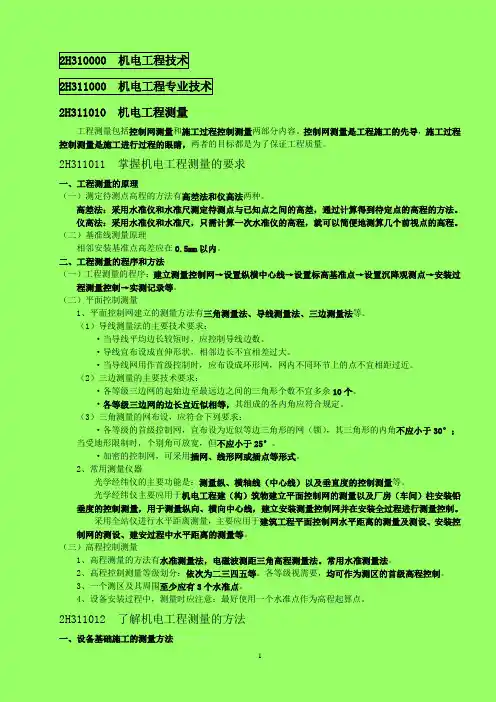

2011《机电实务》书本整理重点
