1 实验五 气敏传感器实验
实 验 目 的：了解气敏传感器的原理与应用。
所 需 单 元：直流稳压电源、差动放大器、电桥、F/V表、MQ3气敏传感器、主、副电源。
旋钮初始位置：直流稳压电源±4V档、F/V表置2V档、差动放大器增益置最小、电桥单元中的W1逆时针旋到底、主、副电源关闭。
实 验 步 骤：1.仔细阅读后面附上的“使用说明”，差动放大器的输入端 (+)、(-) 与地短接，开启主、副电源，将差动放大器输出调零。
2．关闭主、副电源 ，按图4接线。
图 4
3．开启主、副电源，预热约5分钟，用浸有酒精的棉球靠近传感器，并轻轻吹气使酒精挥发并进入传感器金属网内，同时观察电压表的数值变化，此时电压读数 。它反映了传感器AB两端间的电阻随着 发生了变化。说明MQ3检测到了酒精气体的存在与否，如果电压表变化不够明显，可适当调大“差动放大器”增益。
思 考 题：如果需做成一个酒精气体报警器，你认为还需采取哪些手段？
提 示：1.需进行浓度标定；
2.在电路上还需增加……。
2 附： MQ系列气敏元件使用说明
一、特点
1．具有很高的灵敏度和良好的选择性。
2．具有长期的使用寿命和可靠的稳定性。
二、结构、外形、元件符合
1．MQ系列气敏元件的结构和外形如图4A所示，由微型AL203陶瓷管、SN02敏感层、测量电极和加热器构成的敏感元件固定在塑料或不锈钢网的腔体内，加热器为气敏元件的工作提供了必要的工作条件。
2．好的气敏元件有6只针状管脚，其中4个脚用于信号取出，2个脚用于提供加热电流。
图 4A
三、性能
1．标准回路：如图4B所示，MQ气敏元件的标准测试问路由两部分组成。其一为加热回路。其二为信号输出回路，它可以准确反映传感器表面电阻的变化。
图 4B
2．传感器的表面电阻Rs的变化，是通过与其串联的负载电阻RL上的有效电压信号Vrl输出而获得的。二者之间的关系表述为RS/RL=(VC-VRL)/VRL3。

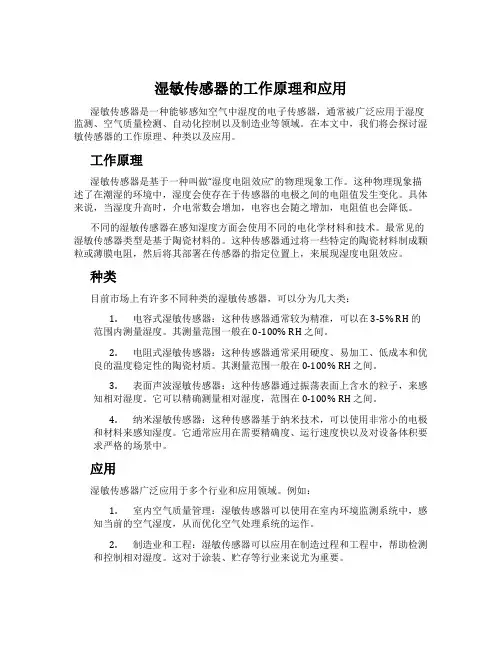

湿敏传感器的工作原理和应用
湿敏传感器是一种能够感知空气中湿度的电子传感器，通常被广泛应用于湿度监测、空气质量检测、自动化控制以及制造业等领域。在本文中，我们将会探讨湿敏传感器的工作原理、种类以及应用。
工作原理
湿敏传感器是基于一种叫做“湿度电阻效应”的物理现象工作。这种物理现象描述了在潮湿的环境中，湿度会使存在于传感器的电极之间的电阻值发生变化。具体来说，当湿度升高时，介电常数会增加，电容也会随之增加，电阻值也会降低。
不同的湿敏传感器在感知湿度方面会使用不同的电化学材料和技术。最常见的湿敏传感器类型是基于陶瓷材料的。这种传感器通过将一些特定的陶瓷材料制成颗粒或薄膜电阻，然后将其部署在传感器的指定位置上，来展现湿度电阻效应。
种类
目前市场上有许多不同种类的湿敏传感器，可以分为几大类：
1. 电容式湿敏传感器：这种传感器通常较为精准，可以在 3-5% RH 的范围内测量湿度。其测量范围一般在 0-100% RH 之间。
2. 电阻式湿敏传感器：这种传感器通常采用硬度、易加工、低成本和优良的温度稳定性的陶瓷材质。其测量范围一般在 0-100% RH 之间。
3. 表面声波湿敏传感器：这种传感器通过振荡表面上含水的粒子，来感知相对湿度。它可以精确测量相对湿度，范围在 0-100% RH 之间。
4. 纳米湿敏传感器：这种传感器基于纳米技术，可以使用非常小的电极和材料来感知湿度。它通常应用在需要精确度、运行速度快以及对设备体积要求严格的场景中。
应用
湿敏传感器广泛应用于多个行业和应用领域。例如：
1. 室内空气质量管理：湿敏传感器可以使用在室内环境监测系统中，感知当前的空气湿度，从而优化空气处理系统的运作。
2. 制造业和工程：湿敏传感器可以应用在制造过程和工程中，帮助检测和控制相对湿度。这对于涂装、贮存等行业来说尤为重要。 3. 医疗监测：湿敏传感器可以应用在医疗监测设备中，帮助记录患者面对的不同湿度条件。这对于鼓励康复和提高治疗效果十分重要。
湿敏传感器的原理与应用
1. 引言
湿敏传感器是一种常见的电子元件，能够感知周围环境的湿度变化，并将其转化为电信号输出。湿敏传感器的原理与应用广泛，被广泛应用于工业领域、家用电器控制、气候监测等领域。本文将介绍湿敏传感器的工作原理以及其应用场景。
2. 湿敏传感器的工作原理
湿敏传感器的工作原理基于材料的湿度敏感性，当环境湿度发生变化时，其电阻值也会相应改变。湿敏传感器通常由两个电极间隔一个可以吸湿的电介质组成。当环境湿度升高时，电介质吸湿，导致电极之间的电阻值减小；相反，当环境湿度降低时，电介质的脱湿导致电极间的电阻值增加。
3. 湿敏传感器的应用场景
湿敏传感器可以应用于各个领域，以下列举了几个常见的应用场景：
• 工业领域
– 空气调节和湿度控制：湿敏传感器可用于工厂的空调系统和湿度调节装置，实现自动湿度控制，提高生产效率。
– 湿度计和报警系统：湿敏传感器可用于监测工业环境中的湿度，并在湿度超出预定范围时发出警报，保证生产质量和安全。
• 家用电器控制
– 空气净化器：湿敏传感器可以监测室内空气中的湿度，根据湿度变化自动调节净化器的运行模式，提供更加舒适的环境。
– 墙面湿度控制：湿敏传感器安装在墙壁上，监测室内湿度，当湿度超过设定值时，自动启动除湿装置。
• 气候监测
– 温室控制：湿敏传感器可用于温室中的湿度控制，根据湿度变化自动开启/关闭喷雾系统，为植物提供适宜的生长环境。
– 水域监测：湿敏传感器可用于监测水域中的湿度，及时发现水体污染情况。
• 医疗领域
– 呼吸器患者监测：湿敏传感器可用于监测患者的呼吸湿度，辅助医生判断患者的健康状况。 • 农业领域
– 农作物灌溉：湿敏传感器可以监测土壤湿度，根据湿度变化自动控制灌溉系统，提供适宜的水分供给。
4. 湿敏传感器的优势和不足
• 优势
– 灵敏性高：湿敏传感器对湿度变化非常敏感，能够在短时间内实时检测到湿度的变化。
– 高精度：湿敏传感器能够提供较为精确的湿度测量结果。
湿敏传感器的工作原理
介绍
湿敏传感器是一种能够测量周围环境湿度的传感器。它在许多领域中都有广泛的应用，包括气象、农业、工业等。本文将详细介绍湿敏传感器的工作原理及其应用。
传感器分类
湿敏传感器根据其工作原理可以分为电容式湿敏传感器和电阻式湿敏传感器两类。
电容式湿敏传感器
电容式湿敏传感器是利用介质的湿度变化来改变电容的传感器。其基本结构由两个电极和一个可吸湿的介质组成。当介质吸湿时，介质中的水分分子会与电极之间的电场相互作用，导致电容值的变化。通过测量电容值的变化，可以确定周围环境的湿度。
电阻式湿敏传感器
电阻式湿敏传感器是利用介质的湿度变化来改变电阻的传感器。其基本结构由一个感湿元件和一个电阻元件组成。感湿元件通常是由一种湿敏材料制成，当湿度增加时，感湿材料会吸湿膨胀，导致电阻值的变化。通过测量电阻值的变化，可以确定周围环境的湿度。
工作原理
湿敏传感器的工作原理可以用以下几个步骤来描述：
1. 湿度感知：湿敏传感器通过感湿元件或介质来感知周围环境的湿度。感湿元件的物理性质会随着湿度的变化而变化，从而产生相应的电信号。
2. 信号转换：湿敏传感器将感知到的湿度转换为电信号。对于电容式湿敏传感器，湿度的变化会导致电容值的变化，进而产生电信号。对于电阻式湿敏传感器，湿度的变化会导致电阻值的变化，进而产生电信号。 3. 信号处理：湿敏传感器会对转换后的电信号进行处理，以便更好地反映周围环境的湿度。信号处理可以包括放大、滤波、校准等操作。
4. 输出结果：最终，湿敏传感器会将处理后的电信号转换为人们可以理解的形式，例如湿度的百分比或者电压值。这样，人们就可以通过读取传感器的输出结果来了解周围环境的湿度情况。
应用领域
湿敏传感器在许多领域中都有广泛的应用，以下是一些常见的应用领域：
• 气象观测：湿敏传感器可以用于测量大气中的湿度，为气象预报和气候研究提供数据支持。
• 农业领域：湿敏传感器可以用于农田的灌溉控制，根据土壤湿度的变化来自动控制灌溉系统的运行，提高农作物的产量和质量。
