气敏湿敏电阻传感器的应用

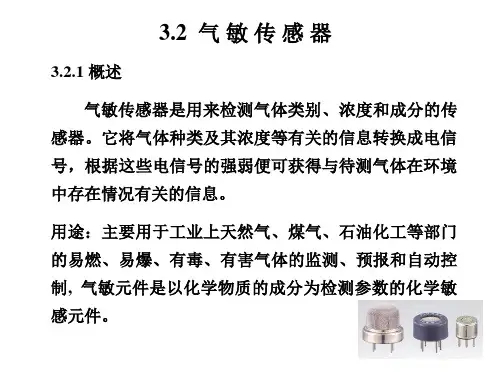

传感器原理及工程应用——气敏传感器原理及应用传感器原理及工程应用题目：气敏传感器系部：专业：班级：姓名：学号：年月日摘要气敏传感器是一种检测特定气体的传感器。

它主要包括半导体气敏传感器、接触燃烧式气敏传感器和电化学气敏传感器等，其中用的最多的是半导体气敏传感器。

它的应用主要有：一氧化碳气体的检测、瓦斯气体的检测、煤气的检测、氟利昂（R11、R12）的检测、呼气中乙醇的检测、人体口腔口臭的检测等等。

它将气体种类及其与浓度有关的信息转换成电信号，根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息，从而可以进行检测、监控、报警；还可以通过接口电路与计算机组成自动检测、控制和报警系统。

一、气敏传感器工作原理气体传感器的测试原理如图1所示。

将气体传感器RS和固定采样电阻R1进行串联分压,测得总回路电压Ui、采集R1两端电压Uo,并通过公式RS=(Ui/Uo-1)*R1就可以计算出气体传感器的电阻值。

当气体传感器检测不同浓度的待测气体时,其电阻值会发生一定的变化,通过动态检测这一变化,就可以获得响应时间、恢复时间、感应前后的电阻值、灵敏度等参数。

其中,RH是加热电阻。

二、所用到的气敏元件气体敏感元件，大多是以金属氧化物半导体为基础材料。

当被测气体在该半导体表面吸附后，引起其电学特性(例如电导率)发生变化。

流行的定性模型是：原子价控制模型、表面电荷层模型、晶粒间界势垒模型。

1、半导体气敏元件的特性参数（1）气敏元件的电阻值将电阻型气敏元件在常温下洁净空气中的电阻值，称为气敏元件(电阻型)的固有电阻值，表示为Ra。

一般其固有电阻值在(103～105)Ω范围。

测定固有电阻值Ra时, 要求必须在洁净空气环境中进行。

由于经济地理环境的差异，各地区空气中含有的气体成分差别较大，即使对于同一气敏元件，在温度相同的条件下，在不同地区进行测定，其固有电阻值也都将出现差别。

因此，必须在洁净的空气环境中进行测量。

第三章 气敏、湿敏电阻传感器第一节气敏电阻传感器的原理及结构工业、科研、生活、医疗、农业等许多领域都需要测量环境中某些气体的成分、浓度。

例如，煤矿中瓦斯气体浓度超过极限值时，有可能发生爆炸；家庭发生煤气泄漏时，将发生煤气中毒事件；农业塑料大棚中CO 2浓度不足时，农作物将减产；锅炉和汽车发动机汽缸燃烧过程中氧气含量不正确时，效率将降低，并造成环境污染。

使用气敏电阻传感器（以下简称气敏电阻），可以把某种气体的成分、浓度等参数转换成电阻变化量，再转换成电流、电压信号。

一、气敏电阻的构成气敏电阻的材料是金属氧化物，制作上通过化学计量比的偏离的杂质缺陷制成的。

金属氧化物半导体分为N 型半导体（如2SnO 、23Fe O 等）和P 型半导体（如O C O 、PbO ）等。

为了提高某种气敏电阻对某些气体成分的选择性和灵敏度，合成这些材料时，还掺入催化剂，如钯Pd 、铂Pt 等。

二、气敏电阻的原理及特性金属氧化物在常温下是绝缘体，制成半导体后却显示气敏特性，其机理是比较复杂的。

但是，这种气敏元件接触气体时，由于表面吸附气体，致使它的电阻率发生明显的变化却是肯定的。

这种对气体的吸附可分为物理吸附和化学吸附。

在常温下主要是物理吸附，是气体与气敏材料表面上分子的吸附，它们之间没有电子交换，不形成化学键。

若气敏电阻温度升高，化学吸附增加，在某一温度时达到最大值。

化学吸附是气体与气敏材料表面建立离子吸附，它们之间有电子的交换，存在化学键力。

若气敏电阻的温度再升高，由于解吸作用，两种吸附同时减小。

例如，用氧化锡（S n O 2）制成的气敏电阻，在常温下吸附某种气体后，其电阻率变化不大，表明此时是物理吸附。

若保持这种气体浓度不变，该元件的电导率随元件本身温度的升高而增加，尤其在100~300℃范围内电导率变化很大，表明此温度范围内化学吸附作用大。

气敏元件工作时需要本身的温度比环境温度高很多。

为此，气敏元件在结构上要有加热器，通常用电阻丝加热，如图3-1所示。

一、气敏电阻传感器气敏电阻传感器是一种能把某种气体的成分、浓度等参数转换成电阻变化量再转换为电流、电压信号的传感器，它的传感元件是气敏电阻。

气敏电阻形式繁多，可以检测各种特定对象的气体，如各种还原性气体。

1．还原性气体传感器所谓还原性气体就是在化学反应中能给出电子，化学价升高的气体。

还原性气体多数属于可燃性气体，例如石油蒸气、酒精蒸气、甲烷、乙烷、煤气、天然气、氢气等。

【举例】各种可燃性气体传感器如，酒精传感器、煤气报警器、液化气报警器、一氧化碳传感器、甲烷传感器等。

2．二氧化钛氧浓度传感器半导体材料二氧化钛（TiO2）属于N型半导体，对氧气十分敏感。

其电阻值的大小取决于周围环境的氧气浓度。

当周围氧气浓度较大时，氧原子进入二氧化钛晶格，改变了半导体的电阻率，使其电阻值增大。

TiO2氧浓度传感器结构及测量转换电路介绍【举例】氧浓度传感器可用于汽车尾气测量气敏半导体的灵敏度较高，它较适用于气体的微量检漏、浓度检测或超限报警。

二、湿敏电阻传感器湿度包括：绝对湿度和相对湿度，湿度对电子元件的影响很大。

检测湿度的手段很多，如毛发湿度计、干湿球湿度计、石英振动式湿度计、微波湿度计、电容湿度计、电阻湿度计等，本节介绍陶瓷湿敏电阻式湿度传感器。

图2－19是陶瓷湿敏电阻传感器的结构、外形及测量转换电路框图，它主要用于测量空气的相对湿度。

新型传感器包括气敏传感器、湿敏传感器、微传感器、光栅传感器、光电式传感器、光纤传感器、集成化智能传感器等。

本章分别介绍了这些新型传感器概念、工作原理、性能参数、应用领域等相关问题。

第10章气敏、湿敏传感器本章主要内容10.1 气敏传感器一.电阻型半导体气敏传感器的结构与分类1. 定义2. 结构：半导体气敏传感器一般由三部分组成：敏感元件、加热器和外壳。

3. 分类：按其制造工艺，分为烧结型、薄膜型和厚膜型；按加热方式不同，可分为直热式和旁热式两种气敏器件。

二. 半导体气敏材料的气敏机理三. SnO2 系列气敏器件1. 主要特性2. 检测电路四. 气敏传感器的应用1 简易家用气体报警2 有害气体鉴别、报警与控制电路3 防止酒后开车控制器10.2 湿敏传感器一．半导体陶瓷湿敏电阻1. 负特性湿敏半导瓷的导电原理2 正特性湿敏半导瓷的导电原理二. 典型半导瓷湿敏元件三. 湿敏传感器的应用1 湿度检测器2 高湿度显示器本章教学要求及重点、难点一．教学要求1.了解气敏、湿敏电阻传感器的结构2. 掌握气敏、湿敏电阻传感器的工作原理及应用二. 重点、难点重点：气敏、湿敏电阻传感器的原理及应用难点：气敏、湿敏电阻传感器的原理10.1 气敏传感器一.电阻型半导体气敏传感器的结构与分类1. 定义气敏电阻传感器是一种能把某种气体的成分、浓度等参数转换成电阻变化量再转换为电流、电压信号的传感器，它的传感元件是气敏电阻。

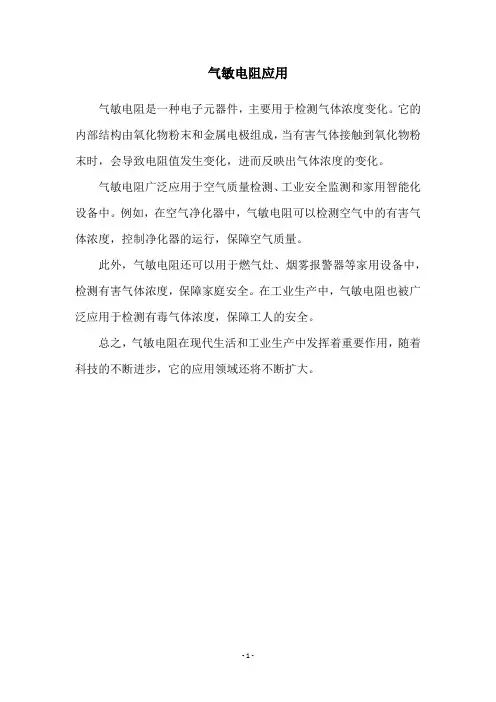

气敏电阻应用
气敏电阻是一种电子元器件，主要用于检测气体浓度变化。

它的内部结构由氧化物粉末和金属电极组成，当有害气体接触到氧化物粉末时，会导致电阻值发生变化，进而反映出气体浓度的变化。

气敏电阻广泛应用于空气质量检测、工业安全监测和家用智能化设备中。

例如，在空气净化器中，气敏电阻可以检测空气中的有害气体浓度，控制净化器的运行，保障空气质量。

此外，气敏电阻还可以用于燃气灶、烟雾报警器等家用设备中，检测有害气体浓度，保障家庭安全。

在工业生产中，气敏电阻也被广泛应用于检测有毒气体浓度，保障工人的安全。

总之，气敏电阻在现代生活和工业生产中发挥着重要作用，随着科技的不断进步，它的应用领域还将不断扩大。

- 1 -。

可编辑修改精选全文完整版气敏传感器的原理及应用半导体气体传感器：半导体气体传感器是利用气体在半导体表面的氧化还原反应导致敏感元件组织发生变化而制成的。

当半导体器件被加热到稳定状态，在气体接触半导体表面而被吸附时，被吸附的分子首先在物体表面自由扩散，失去运动能量，一部分分子被蒸发掉，另一部分残留分子产生热分解吸附在物体表面。

当半导体的功函数小于吸附分子的亲和力，则吸附分子将从器件夺走电子而变成负离子吸附，半导体表面呈现电荷层。

[1]例如氧气，等具有负离子吸附倾向的气体被称为氧化型气体。

如果半导体的功函数大于吸附分子的离解能，吸附分子将向器件释放出电子，而形成正离子吸附。

具有正离子吸附倾向的气体有氢气、一氧化碳等，它们被称为还原性气体。

当氧化型气体吸附到n型半导体，还原性气体吸附到p型半导体上时，将使半导体载流子减少，而使电阻增大。

当还原型气体吸附到n型半导体上，氧化型气体吸附到p 型半导体上时，则载流子增多，半导体阻值下降。

非电阻型气体传感器也是半导体气体传感器之一。

它是利用mos二极管的电容-电压特性的变化以及mos场效应晶体管的阈值电压变化等特性而制成的气体传感器。

由于这类传感器的制造工艺成熟，便于器件集成化，因而其性能稳定价格便宜。

利用特定材料还可以使传感器对某些气体特别敏感。

催化燃烧式传感器：可燃气体报警器的原理基本上都是催化燃烧式催化燃烧式气体传感器是采用惠斯通电桥原理，由检测元件和补偿元件配对构成测量电桥，在一定温度条件下，可燃气体在检测元件载体表面及催化剂的作用下发生无焰燃烧，载体温度就升高，通过它内部的铂丝电阻也相应升高，从而使平衡电桥失去平衡，输出一个与可燃气体浓度成正比的电信号，再经过后期电路的放大、稳定和处理zui终显示可靠的数值。

电化学传感器：电化学传感器是两电极系统。

其工作电极和对电极由一薄层电解液隔开并经由一个很小的电阻联通外电路。

当气体扩散进入传感器后，在敏感电极表面进行氧化或还原反应，产生电流并通过外电路流经两个电极。

气敏传感器的功能及应用场合1．甲烷传感器功能：一般采用载体催化元件为检测元件。

产生一个与甲烷的含量成比例的微弱信号，经过多级放大电路放大后产生一个输出信号，送入单片机片内A/D转换输入口，将此模拟量信号转换为数字信号。

然后单片机对此信号进行处理，并实现显示，报警等功能。

应用场合：甲烷传感器在煤矿安全检测系统中用于煤矿井巷、采掘工作面、采空区、回风巷区、机电峒室等处连续检测甲烷浓度，当甲烷浓度超限时，能自动发出声、光报警，可供煤矿井下作业人员，甲烷检测人员，井下管理人员等随身携带使用。

2．一氧化碳传感器功能：一氧化碳气体传感器与报警器配套使用，是报警器中的核心检测元件，它是以定电位电解为基本原理。

当一氧化碳扩散到气体传感器时，其输出端产生电流输出，提供给报警器中的采样电路，起着将化学能转化为电能的作用。

当气体浓度发生变化时，气体传感器的输出电流也随之成正比变化，经报警器的中间电路转换放大输出，以驱动不同的执行装置，完成声、光和电等检测与报警功能，与相应的控制装置一同构成了环境检测或监测报警系统。

应用场合：一氧化碳传感器广泛使用在矿山，汽车，家庭等空气质量安全检测的地方。

3．氧气传感器功能：氧气传感器简单来说是一个密封容器（金属的或塑料的容器），它里面包含有两个电极：阴极是涂有活性催化剂的一片PTFE（聚四氟乙烯），阳极是一个铅块。

这个密封容器只在顶部有一个毛细微孔，允许氧气通过进入工作电极。

两个电极通过集电器被连接到传感器表面突出的两个引脚，而传感器通过这两个触角被连接到所应用的设备上。

传感器内充满电解质溶液，使不同种离子得以在电极之间交换。

进入传感器的氧气的流速取决于传感器顶部的毛细微孔的大小。

当氧气到达工作电极时，它立刻被还原释放出氢氧根离子。

这些氢氧根离子通过电解质到达阳极（铅），与铅发生氧化反应，生成对应的金属氧化物。

两个反应发生生成电流，电流大小相应地取决于氧气反应速度（法拉第定律），可外接一只已知电阻来测量产生的电势差，这样就可以准确测量出氧气的浓度。
