电子拉力试验机操作规程标准版本

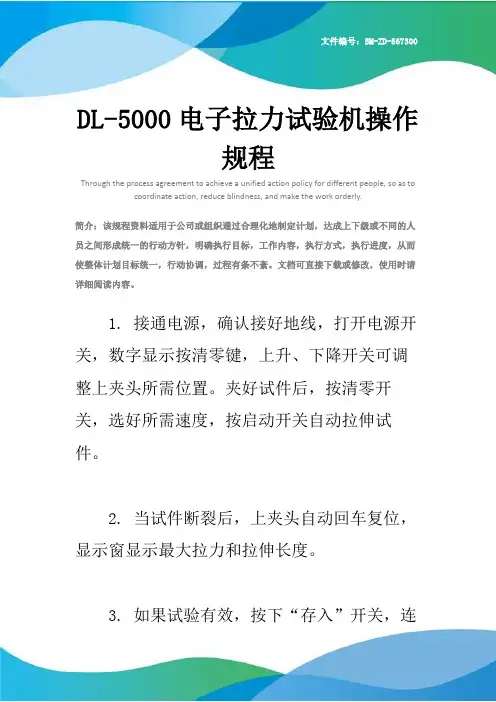

DL-5000电子拉力试验机操作
规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

1. 接通电源，确认接好地线，打开电源开关，数字显示按清零键，上升、下降开关可调整上夹头所需位置。

夹好试件后，按清零开关，选好所需速度，按启动开关自动拉伸试件。

2. 当试件断裂后，上夹头自动回车复位，显示窗显示最大拉力和拉伸长度。

3. 如果试验有效，按下“存入”开关，连
续存入3次后按“结果”键显示三次拉力的平均值。

（注：回车后夹好试件再按“存入”键，然后按“清零”，“启动”进行下一次试件的试验。

）
4. 全部试验结束后，关闭电源，清洁机器。

这里填写您的企业名字
Name of an enterprise。

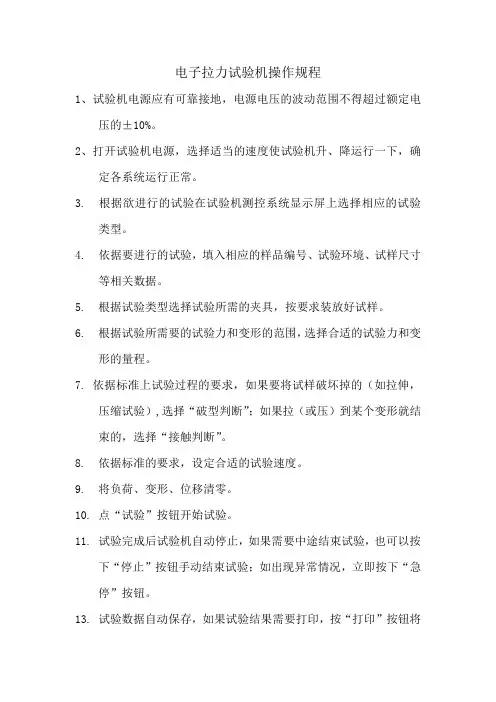

电子拉力试验机操作规程
1、试验机电源应有可靠接地，电源电压的波动范围不得超过额定电
压的±10%。

2、打开试验机电源，选择适当的速度使试验机升、降运行一下，确
定各系统运行正常。

3. 根据欲进行的试验在试验机测控系统显示屏上选择相应的试验
类型。

4. 依据要进行的试验，填入相应的样品编号、试验环境、试样尺寸
等相关数据。

5. 根据试验类型选择试验所需的夹具，按要求装放好试样。

6. 根据试验所需要的试验力和变形的范围，选择合适的试验力和变
形的量程。

7. 依据标准上试验过程的要求，如果要将试样破坏掉的（如拉伸，
压缩试验）,选择“破型判断”；如果拉（或压）到某个变形就结束的，选择“接触判断”。

8. 依据标准的要求，设定合适的试验速度。

9. 将负荷、变形、位移清零。

10. 点“试验”按钮开始试验。

11. 试验完成后试验机自动停止，如果需要中途结束试验，也可以按
下“停止”按钮手动结束试验；如出现异常情况，立即按下“急停”按钮。

13. 试验数据自动保存，如果试验结果需要打印，按“打印”按钮将
试验结果输出打印。

14. 先关闭试验机电源，再切断主电源。

15、清理卫生，保持试验机的清洁。

1目的为了正确规范的对电子万能试验拉力机操作，使检验结果具有真实性、科学性。

2 设备及工具2.1 测试系统电脑、电子万能试验拉力机、手控盒、加挂传感器50N2.2 扳把楔形拉伸夹具、双零线专用拉伸夹具、钩头扳手、千分尺/线径仪、标尺3 使用环境及工作条件3.1 室温10-35℃范围内，其温度波动应不大于2℃/h ，相对湿度低于80%； 3.2 电源电压的变化不超过额定电压的±10%，电源频率50Hz;3.3 在无明显电磁场干扰、无冲击、无震动的环境中，且周围无腐蚀介质;4 样品准备4.1 直径0.5mm 以内规格，取样300mm4.2 直径0.5mm 以上规格，取样260mm ，并用油性笔在样品两端各标记好30mm 长度。

5 操作步骤5.1 打开拉力机电源开关确认紧急按钮处于松开状态、打开电脑；5.2 在电脑界面找到‘试’字图标，双击打开软件后点击登录进入联机设置界面， 选择测试样所需使用的力传感器：‘50N ’‘5KN ’，50N 传感器适用于直径小于0.5mm 规格试验，5KN 传感器适用于直径大于0.5mm 规格试验，选择完 成点击确定进入主界面；（如拉力机为打开，则无法正常联机）5.3 进入主界面在中间区域用户参数编辑处选择试验方案，分为铜杆与铜丝； 5.4 确定试验方案后在直径格中输入试样实测直径（使用千分尺/线径仪测量）点击界面右侧‘保存参数’；4.25.15.25.35.5 试样0.5mm以上规格使用‘5KN’传感器，选择铜杆试验方案：5.5.1 使用钩头扳手将夹具更换为5KN专用扳把楔形拉伸夹具；5.5.2 更换夹具前必需先将“50N加挂传感器”拆掉，避免损坏；5.5.3 首次更换夹具需要使用手控盒，将扳把楔形拉伸夹具调整至上下夹头距离200mm；（调节时注意夹具间距，调节限位器（图），避免碰撞）5.5.4 先将试样一端夹在上方夹具，调整使试样标记点与夹口平齐；5.5.5 再将上下夹具微调，使试样另一端标记点与下方夹具夹口平齐；5.5.6 距离调整好后松开下方夹具，在手控盒上按下‘清零’将数值归零，再将夹具将试样夹紧，然后在手控盒上按下‘运行’键，开始试验；5.5.7 试验结束后将试样取下后在手控盒上按下‘返车’键，使夹具返回起始点（第二次开始无需再调试距离）；5.5.8 使用标尺将测试完成试样断点“对接”，测量拉伸后标记点之间长度；5.5.9 将测量长度输入‘断后标距’格中，输入完成后点击‘保存参数’然后点击‘计算’，得出伸长率完善结果。

DL-5000电子拉力试验机操作规程简易版
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.
编订：XXXXXXXX
20XX年XX月XX日
DL-5000电子拉力试验机操作规程简
易版
温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

1. 接通电源，确认接好地线，打开电源开
关，数字显示按清零键，上升、下降开关可调
整上夹头所需位置。

夹好试件后，按清零开
关，选好所需速度，按启动开关自动拉伸试
件。

2. 当试件断裂后，上夹头自动回车复位，
显示窗显示最大拉力和拉伸长度。

3. 如果试验有效，按下“存入”开关，连
续存入3次后按“结果”键显示三次拉力的平
均值。

（注：回车后夹好试件再按“存入”键，然后按“清零”，“启动”进行下一次试件的试验。

）
4. 全部试验结束后，关闭电源，清洁机器。
