对辊式粉碎机使用方法

粉碎机操作规程一、引言粉碎机是一种常见的工业设备，用于将原料或废料进行粉碎、破碎和细碎。

为了确保操作人员的安全和设备的正常运行，制定本操作规程，明确粉碎机的操作步骤和安全注意事项。

二、适用范围本操作规程适用于所有使用粉碎机进行工作的操作人员。

三、操作步骤1. 确保设备安全a. 检查粉碎机的电源线是否连接稳固，电源插座是否正常。

b. 检查粉碎机的刀片和筛网是否完好无损，如有磨损或损坏应及时更换。

c. 确保粉碎机周围没有杂物和障碍物，保持通风良好。

2. 准备工作a. 根据需要选择合适的刀片和筛网。

b. 将待粉碎的原料或废料准备好，确保去除杂质和异物。

3. 启动粉碎机a. 打开粉碎机的电源开关，确认电源指示灯亮起。

b. 调整粉碎机的转速和进料量，根据原料的性质和要求进行合理的设置。

4. 进料操作a. 将待粉碎的原料或废料均匀地投放到粉碎机的进料口。

b. 注意避免过多或过少的进料，以免影响粉碎机的工作效果和寿命。

c. 确保操作人员的手部和衣物远离粉碎机的进料口，避免意外伤害。

5. 监控粉碎过程a. 观察粉碎机的工作状态，确保刀片和筛网正常运转。

b. 如发现异常情况，如异响、振动等，应立即停机检查并排除故障。

6. 停止粉碎机a. 当粉碎过程结束或需要停机时，先将进料口关闭，确保粉碎机停止进料。

b. 关闭粉碎机的电源开关，断开电源。

7. 清洁和维护a. 停机后，使用刷子和吹风机等工具清理粉碎机的刀片、筛网和进料口，确保无残留物。

b. 定期检查粉碎机的各个部件，如发现磨损或损坏应及时更换。

c. 注意保持粉碎机的周围环境清洁，避免灰尘和杂物进入设备。

四、安全注意事项1. 操作人员应经过专业培训，熟悉粉碎机的工作原理和操作规程。

2. 在操作粉碎机时，应穿戴好个人防护装备，如安全帽、防护眼镜、口罩和耳塞等。

3. 禁止将手部或其他物体伸入粉碎机内部，以免发生危险。

4. 粉碎机工作时应保持周围环境整洁，避免杂物和易燃物接近设备。

两齿辊破碎机安全技术操作规程两齿辊破碎机是一种常见的破碎设备，广泛应用于煤矿、冶金、建材、化工等行业。

为了确保设备运行的安全性和稳定性，减少事故的发生，特制订以下两齿辊破碎机的安全技术操作规程。

一、操作前的准备工作1.1 准备工作人员需取得相关操作资格，并经过技术培训，熟悉设备的结构、性能和操作程序。

1.2 定期检查设备的工作状况，确保设备各部位无异常磨损、松动等现象。

1.3 检查电气设备的接地情况，确保接地良好，电气设备的供电电压符合要求。

1.4 确保设备周围无易燃、易爆物品，并保持设备场地的整洁，防止杂物阻碍设备的正常工作。

1.5 开启破碎机设备前，需要对周围区域人员进行安全排查，确保无人员在设备附近。

二、破碎机的正常操作2.1 在启动破碎机前，必须确保设备处于无负荷状态。

2.2 启动设备后，必须等设备正常运转后再进行物料的供给。

2.3 严禁在设备运行过程中进行任何维护、清洁等工作。

2.4 确保物料的尺寸符合设备要求，严禁将过大的物料投入破碎机。

2.5 定期检查破碎机设备的油温、振动等参数，确保设备的正常运行。

2.6 若设备突然停机，需要立即切断电源，并检查设备是否出现异常情况。

三、设备维护和保养3.1 停机维护时，必须切断电源，清理设备内部的物料和杂物。

3.2 更换或修复设备零部件时，必须使用符合要求的配件和工具，确保更换或修复的零部件与原设备相匹配。

3.3 定期对设备进行润滑保养，同时更换设备的润滑油，确保设备的润滑性能。

3.4 定期对设备进行安全检查，发现问题及时处理，绝对不能擅自操作设备，防止事故的发生。

四、设备的紧急情况处理4.1 在设备运行过程中，若发现设备产生异常声响、振动等情况，应立即停机，切断电源，并进行检修。

4.2 设备停机后，必须对设备进行彻底检查，确认设备无异常后，方可重新启动操作。

4.3 若设备发生大故障，无法自行恢复正常工作，应立即通知相关人员进行维修。

4.4 在设备故障处理过程中，严禁擅自开启设备电源，防止发生电击、机械伤害等事故。

食品工程教研室
17
三、气流粉碎机
气流粉碎机亦称气流磨，它是在高速气流(300一500m ／s)作用下，物料通过本身颗粒之间的撞击、气流对物料的 冲击剪切作用以及物料与其他构件的撞击、摩擦、剪切等 作用使其粉碎。 气流粉碎机具有以下特点：对于进料粒度要求不严格，成品 粒度小，一般小于5µm；压缩空气喷出后的膨胀可吸收很 多热量，使得粉碎在较低的温度环境中进行，有利于热敏 物料的粉碎；易实现多元联合操作，如利用热压缩空气可 同时进行粉碎和干燥，同时能对配比相差很大的物料进行 混合，还能够喷入所需的包囊溶液对粉料进行包囊处理； 设备中接触物料的构件结构简单，卫生条件好，易实现无 菌操作；其缺点是需要借助高速气流，效率低，能耗高。
食品工程教研室
15
(1)锤片 锤片是锤式粉碎机中最重要的零件，也是易损件。目前世 界上使用的锤片形状种类繁多。锤片常用的材料有4种：低碳钢、 65锰钢、特种铸铁、表面硬化处理。
图5—8(a)为板条状矩形锤片，通用性好，形状简单，易制造。它有两个销 连孔，其中一个孔销连在销轴上，可轮换使用四个角来工作。 图5—8(b)、(c)为在工作边角涂焊、堆焊碳化钨等合金，以延长使用寿命。 图5—8(d)为工作边焊上一块特殊的耐磨合金，可延长使用寿命2—3倍，但 制造成本较高。 图5—8(e)为阶梯形锤片，工作棱角多，粉碎效果好，但耐磨性差些。 图5—8(f)、(g)为尖角锤片，适于粉碎牧草等纤维质饲料，但耐磨性差。 图5—8(h)为环形锤片，只有一个销孔，工作中自动变换工作角，因此磨损 均匀，使用寿命也较长，但结构比较复杂。 食品工程教研室 16
(2)筛片 筛片属于易损件，其结构对粉碎机的工作性能有重 大影响。 锤式粉碎机上所用的筛片有冲孔筛、圆锥孔筛和鱼鳞筛等多 种。因圆柱形冲孔筛结构简单、制造方便，应用最广。根 据筛孔直径不同，一般分为4个等级：小孔1—2mm，中孔 3—4mm，粗孔5—6mm，大孔8mm。按配置的形式，又可 将筛子分为底筛、环筛和侧筛。底筛和环筛弯成圆弧形和 圆圈状，安装于转子的四周。侧筛安装于转子的侧面，侧 筛的使用寿命长，适于加工坚硬的物料，但换筛不便。 (3)齿板 齿板的作用是阻碍物料环流层的运动，降低物料在 粉碎室内的运动速度，增强对物料的碰撞、搓撕和摩擦作 用。它对粉碎效率是有影响的，一般说来，如果粉碎物料 易于破碎、含水量少、粉碎机筛片孔径小、成品物料的排 出性能好时，齿板的作用不大显著；而对于纤维多、韧性 大、湿度高的物料，齿板的作用就比较明显。齿板一般用 铸铁制造。齿板的齿形有人字形、直齿形和高齿糟形三种。

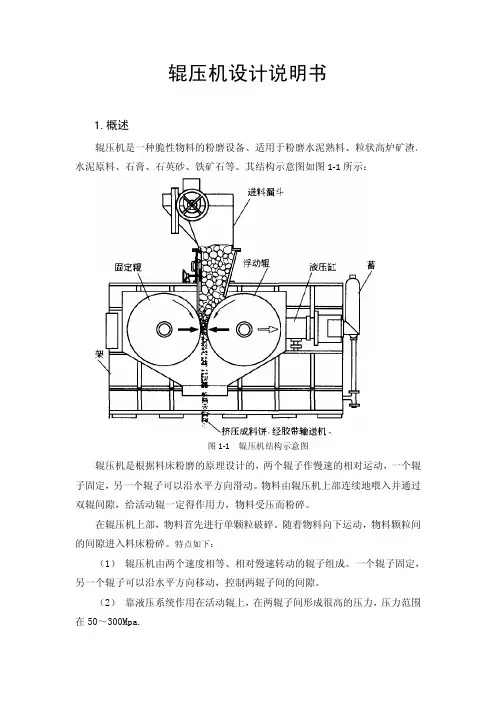

辊压机设计说明书1.概述辊压机是一种脆性物料的粉磨设备、适用于粉磨水泥熟料、粒状高炉矿渣、水泥原料、石膏、石英砂、铁矿石等。

其结构示意图如图1-1所示：图1-1辊压机结构示意图辊压机是根据料床粉磨的原理设计的，两个辊子作慢速的相对运动，一个辊子固定，另一个辊子可以沿水平方向滑动。

物料由辊压机上部连续地喂入并通过双辊间隙，给活动辊一定得作用力，物料受压而粉碎。

在辊压机上部，物料首先进行单颗粒破碎。

随着物料向下运动，物料颗粒间的间隙进入料床粉碎。

特点如下：（1）辊压机由两个速度相等、相对慢速转动的辊子组成。

一个辊子固定，另一个辊子可以沿水平方向移动，控制两辊子间的间隙。

（2）靠液压系统作用在活动辊上，在两辊子间形成很高的压力，压力范围在50～300Mpa.（3）辊压机是根据料床粉碎的机理设计的。

料床粉碎的前提是双辊间要有一层密实的物料。

2.基本技术性能2.1技术性能名称单位技术参数型号HRP160-100压辊直径mm1600压辊有效宽度mm1000工作间隙mm20～30受压物料熟料石灰石通过量t/h446料饼厚度（基本同间隙）mm20～30物料湿度3～8%最大喂料粒度mm70压辊线速度m/s 1.55平均压力Mpa100～130压辊最大辊压力kN<12560液压系统压力Mpa25有效功率kW1800装机功率kW2x1000kW电机转速r/min1480能耗kWh/t≦2.6设备重量kg120941外形尺寸mm9159.5x4670x24802.2传动部分参数名称单位参数备注行星齿轮减速机型号P2SA-28-80-B53温州博能速比80出轴转矩N.m412973许用转矩N.m万向联轴器SWC225DH2-640-70长度为640mm,伸缩量为70mm主电机YSP5003-4变频调速电动机功率kW1000电压6KV防护等级IP54绝缘等级F直线位移传感器LWF-A1-75上海江晶翔3.设计校核3.1辊压机的主要参数确定(1)辊径D和辊宽B及最小辊隙Smin的确定目前，在设计和使用上辊径有两种方案，一为大辊径，一为小辊径。
