螺纹紧固件及其画法
第二十六讲 螺纹紧固件及其画法
教学目标：
掌握螺纹坚固件的标记及螺纹连接的画法。
教学重点：
螺纹连接的画法
教学难点：
螺纹连接的画法
教学手段与方法：
多媒体教室、多媒体机房。
教学内容：
一、螺纹紧固件
1、基本概念
螺纹紧固件就是运用一对内、外螺纹的连接作用来连接紧固一些零部件。常用的螺纹紧固件有螺钉、螺栓、螺柱（亦称双头螺柱）、螺母和垫圈等。根据螺纹紧固件的规定标记，就能在相应的标准中查出有关的尺寸，通常只需用简化画法画出。
螺纹紧固件连接是一种可拆卸的连接，常用的连接形式有：螺钉连接、螺栓连接、螺柱连接等。
2、画图时应遵守三条基本规定：
① 两零件的接触面只画一条线，不接触面必须画两条线。
② 在剖视图中，当剖切平面通过螺纹紧固件的轴线时，这些件都按不剖处理，即只画外形，不画剖面线。
③ 相邻两被连接件的剖面线方向应相反，必要时可以相同，但必须相互错开或间隔不一致；在同一张图上，同一零件的剖面线在各个视图上，其方向和
二、螺栓连接的画法
1、 螺栓连接
螺栓用来连接不太厚、而且又允许钻成通孔的零件。在被连接的零件上先加工出通孔，通孔略大于螺栓直径，一般为1.1d。将螺栓插入孔中垫上垫圈，旋紧螺母，螺栓连接的画法如图。
画螺栓连接图的已知条件是螺栓的型式规格、螺母、垫圈的标记，被连接件的厚度等。
螺栓的公称长度 L≥δ1+ δ2+h（或s）+m+a
2、螺柱连接
当两个连接件中有一个较厚，加工通孔困难或因频繁拆卸，又不宜采用螺钉连接时，一般用螺柱连接。如图7—13所示，δ1加工成通孔，δ2上加工出螺纹孔，然后将双头螺柱的一端（旋入端）旋紧在螺孔内，再在双头螺柱的另一端（紧固端）套上带通孔的被连接零件加上垫片，拧紧螺母。螺孔深度与螺柱的旋入端bm有关。用螺柱连接时，应根据螺孔件的材料选择螺柱的标准号，即确定bm长度。钢：bm=d， 铸铁：bm=（1.25~1.5）d，铝：bm=2d。
1 第二节 螺纹及螺纹紧固件的画法
图讲解：
螺纹是机器零件上常用的结构，如螺钉、螺栓、管接头、丝杠等。螺纹主要用于连接零件、传递动力和改变运动形式。螺纹的加工方法很多，通常是在车床上车削而成。在圆柱（或圆锥）外表面上加工出的螺纹称外螺纹，在圆孔内表面上加工出的螺纹称内螺纹。
一、螺纹的规定画法
演示讲解：
GB规定：螺纹的牙顶用粗实线表示，牙底用细实线表示，在螺杆的倒角或倒圆部分牙底线也应画出。在垂直于螺纹轴线投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺纹上的倒角圆省略不画。在绘图时，大、小径之间按d1（D1）=0.85d（D）的关系画出，螺纹终止线画粗实线。在剖视图或断面图中，断面线必须画至粗实线。
外螺纹的规定画法：
内螺纹的规定画法：
对于不穿通的螺纹孔，钻孔深度与螺纹深度应分别画出，钻孔深度应比螺孔深度约大 2 0.5d，并且钻孔底部应画出120°的锥顶角。
内、外螺纹连接的画法：
内、外螺纹连接常用剖视图表示，其旋合部分按外螺纹画法表示，其余部分仍按各自的画法表示。画螺纹连接图时，表示大、小径的粗、细实线应分别对齐，与倒角的大小无关。
二、螺纹紧固件的标记和规定画法
1．螺纹紧固件的种类和标记
常用的螺纹紧固件有螺栓、螺钉、螺柱、螺母和垫圈等，这些零件均已标准化，它们各部分的结构和尺寸都可以从有关标准中查出。螺纹紧固件通常是由专业工厂成批生产，不单独制造，使用时可直接按规格购买。因此，熟悉常用螺纹紧固件的结构型式及标记是很重要的。
螺纹紧固件标记的一般格式：
名称 标准代号 — 螺纹规格×公称长度 — 性能等级
名 称——指螺栓、螺钉、螺柱、螺母、垫圈。
标准代号——国标编号及年号。
螺纹规格——两种形式，Md×P（细牙）、Md（粗牙）。
公称长度——指螺栓、螺柱、螺钉的有效长度。
性能等级——需要说明的标注，一般情况下可省略。
--
-
- - 优质资料 常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等。
一、螺纹紧固件的标记
标记的简化原则：
①名称和标准年代号允许省略
②当产品标准中只有一种型式、精度、性能等级或材料及热处理、表面处理时，允许省略；当产品标准中规定两种以上型式、精度、性能等级或材料及热处理、表面处理时，可规定省略其中的一种。
紧固件一般采用简化标注。常用螺纹紧固件的图例及标记见下表。 --
-
- - 优质资料
二、螺纹紧固件的画法
螺纹紧固件的画法有两种：
①查表法 根据螺纹紧固件的规定标记，从有关标准中查出各部分的具体尺寸来绘图的方法。
②比例法 为方便画图，螺纹紧固件的各部分尺寸，除了公称长度需要计算，其余均以螺纹大径d（或D）作参数按一定比例绘图的方法。 --
-
- - 优质资料 1、六角螺母
各类螺纹的画法及标注

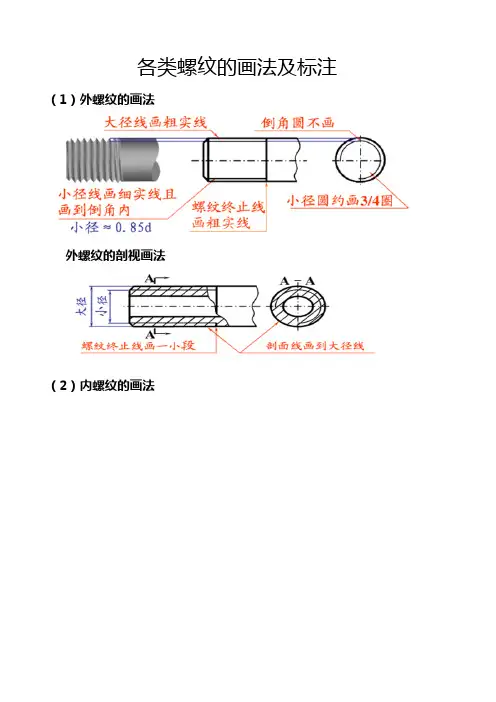

（1）外螺纹的画法
外螺纹的剖视画法
（2）内螺纹的画法
（3）不穿通螺纹孔的画法
（4）螺纹连接的画法（实心螺杆）
大径线和大径线对齐，小径线和小径线对齐
旋合部分按外螺纹画，其余部分按各自的规定画
（5）螺纹连接的画法（空心螺杆）
（6）螺纹局部的结构画法与标注
1.倒角
2.退刀槽
（7）螺纹牙型的表示
（a）重合画法 （b）移除局部放大
（8）螺纹相贯的画法
螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
（9）螺纹的标注
1.普通螺纹的基本格式（M）
多线螺纹 Pn导程P螺距 单线螺纹P螺距。
粗牙螺纹不标注螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应按顺序标注中径、顶径公差带代号。注意:6g和6H不标。
旋合长度为中等时，“N”可省略。
2.梯形螺纹与锯齿形螺纹的基本格式（Tr、B）
多线螺纹 Pn导程P螺距 单线螺纹P螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应标注中经公差代号。
旋合长度为中等时，N”可省略。
标注实例
（10）管螺纹的标注方法
1.55°密封管螺纹
2.55°非密封管螺纹
特征代号为G
公差等级有A、B两种。内螺纹省略不标，外螺纹必须标明
标注方法
外螺纹 内螺纹
（11）60°圆锥密封管螺纹（GB/T12716-2002） 其牙型角为60°，特征代号为“NPT”，标记格式同上
特殊螺纹和非标准螺纹的标记方法
特殊螺纹----牙型符合标准
公称直径或螺距中有一项不符合标准，标注时应在代号前加注“特”字，如“特Tr40x5-7e
（12）非标准螺纹-牙型未标准化的螺纹
标记方法
1.六角螺母
简化画法
2.六角螺栓
规定标记 简化画法
