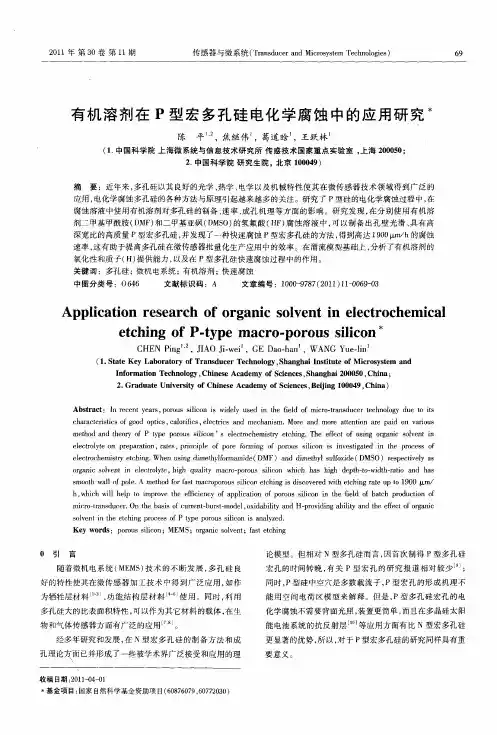

有机溶剂在Ｐ型宏多孑Ｌ硅电化学腐蚀中的应用研究
陈 平 。，焦继伟 ，葛道晗 ，王跃林
（１．中国科学院上海微系统与信息技术研究所传感技术国家重点实验室，上海２０００５０ ２．中国科学院研究生院。北京１０００４９）
摘要：近年来，多孔硅以其良好的光学、热学、电学以及机械特性使其在微传感器技术领域得到广泛的 应用，电化学腐蚀多孔硅的各种方法与原理引起越来越多的关注。研究了Ｐ型硅的电化学腐蚀过程中，在 腐蚀溶液中使用有机溶剂对多孔硅的制备、速率、成孔机理等方面的影响。研究发现，在分别使用有机溶 剂二甲基甲酰胺（ＤＭＦ）和二甲基亚砜（ＤＭＳＯ）的氢氟酸（ＨＦ）腐蚀溶液中，可以制备出孔壁光滑、具有高 深宽比的高质量Ｐ型宏多孔硅，并发现了一种快速腐蚀Ｐ型宏多孔硅的方法，得到高达１９００ ｍ／ｈ的腐蚀 速率，这有助于提高多孔硅在微传感器批量化生产应用中的效率。在涌流模型基础上，分析了有机溶剂的 氧化性和质子（Ｈ）提供能力，以及在Ｐ型多孔硅快速腐蚀过程中的作用。 关键词：多孔硅；微机电系统；有机溶剂；快速腐蚀 中图分类号：Ｏ６４６ 文献标识码：Ａ 文章编号：１０００－９７８７（２０１１）１１－００６９－０３
ＡＯｐｌｉｃａＵｏｎ ｒｅｓｅａｒｃ１１ ０ｔ ＯｒｇａｎｌＣ ｓｏｌｖｅｎｔ ｉｎ ｅｌｅｃｔｒｏＣＩＩｅｍｌＣａｌ‘ ｌ■ － ’ ｎ ● ’ ・ ● ’ ・ ｌ ● ｌ
ｅｔｃｈｉｎｇ ０ｆ Ｐ－ｔｙｐｅ ｍａｃｒｏ—ｐｏｒｏｕｓ ｓｉｌｉｃｏｎ
ＣＨＥＮ Ｐｉｎｇ 一，ＪＩＡＯ Ｊｉ．ｗｅｉ ，ＧＥ Ｄａｏ．ｈａｎ ，ＷＡＮＧ Ｙｕｅ．１ｉｎ （１．Ｓｔａｔｅ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｔｒａｎｓｄｕｃｅｒ Ｔｅｃｈｎｏｌｏｇｙ，Ｓｈａｎｇｈａｉ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｍｉｃｒｏｓｙｓｔｅｍ ａｎｄ Ｉｎｆｏｒｍａｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ，Ｃｈｉｎｅｓｅ Ａｃａｄｅｍｙ ｏｆ Ｓｃｉｅｎｃｅｓ，Ｓｈａｎｇｈａｉ ２０００５０，Ｃｈｉｎａ； ２．Ｇｒａｄｕａｔｅ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｃｈｉｎｅｓｅ Ａｃａｄｅｍｙ ｏｆ Ｓｃｉｅｎｃｅｓ，Ｂｅｉｊｉｎｇ １０００４９．Ｃｈｉｎａ）
