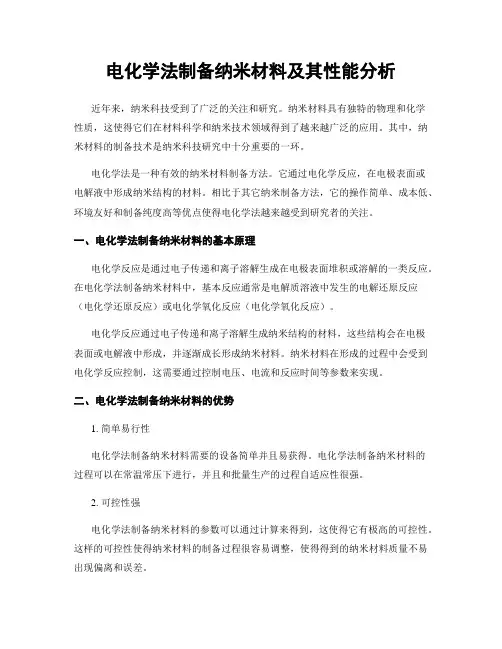

电化学法制备纳米材料及其性能分析近年来,纳米科技受到了广泛的关注和研究。
纳米材料具有独特的物理和化学性质,这使得它们在材料科学和纳米技术领域得到了越来越广泛的应用。
其中,纳米材料的制备技术是纳米科技研究中十分重要的一环。
电化学法是一种有效的纳米材料制备方法。
它通过电化学反应,在电极表面或电解液中形成纳米结构的材料。
相比于其它纳米制备方法,它的操作简单、成本低、环境友好和制备纯度高等优点使得电化学法越来越受到研究者的关注。
一、电化学法制备纳米材料的基本原理电化学反应是通过电子传递和离子溶解生成在电极表面堆积或溶解的一类反应。
在电化学法制备纳米材料中,基本反应通常是电解质溶液中发生的电解还原反应(电化学还原反应)或电化学氧化反应(电化学氧化反应)。
电化学反应通过电子传递和离子溶解生成纳米结构的材料,这些结构会在电极表面或电解液中形成,并逐渐成长形成纳米材料。
纳米材料在形成的过程中会受到电化学反应控制,这需要通过控制电压、电流和反应时间等参数来实现。
二、电化学法制备纳米材料的优势1. 简单易行性电化学法制备纳米材料需要的设备简单并且易获得。
电化学法制备纳米材料的过程可以在常温常压下进行,并且和批量生产的过程自适应性很强。
2. 可控性强电化学法制备纳米材料的参数可以通过计算来得到,这使得它有极高的可控性。
这样的可控性使得纳米材料的制备过程很容易调整,使得得到的纳米材料质量不易出现偏离和误差。
3. 环境友好电化学法制备纳米材料不需要任何有毒或危险的化学试剂,这使得制备过程环境友好,能够防止环境污染。
4. 制备纯度高电化学法制备纳米材料所需要的原材料纯度高,这使得得到的纳米材料质量更好,且质量均匀。
三、电化学法制备纳米材料的应用本文所涉及到的电化学法制备纳米材料已经在许多实际应用中得到了广泛的应用,如:作为阳极材料用于锂离子电池、感光材料、生物传感器、传感器、电池储能系统和光伏电池等领域。
此外,通过调节原材料成分和反应条件,电化学法制备得到的纳米材料可以带有许多特定的性质。
纳米材料的合成与表征纳米材料是指粒径在1-100纳米(nm)的材料,这种尺度下材料的物理、化学、光学、电子等性质有着独特的变化。
纳米材料的合成和表征是纳米学、材料科学和化学领域中的重要课题之一。
一、纳米材料的合成1. 物理方法物理合成法主要是通过物理手段改变物质形态实现的,比如电子束光刻、激光蒸发和溅射等方法。
其中较为常见的是物理气相沉积技术(PVD)和物理液相沉积技术。
PVD方法简单易行,通常适用于稳定化合物和非氧化物材料的制备。
其优点是可控性好,反应过程无污染,缺点是生产效率低,成本较高。
2. 化学方法化学合成法是通过化学反应实现的,分为溶胶-凝胶法、电化学法、双逆法、热分解法等。
其中,溶胶-凝胶法是近年来应用最广泛的一种纳米材料化学制备方法,其特点是原料易得、反应条件温和、纳米粒子尺寸可控。
但是,该方法的缺点是不能制备规模化的纳米材料。
3. 生物方法生物合成法是利用浸润在微生物体内的金属离子还原成金属纳米颗粒。
这种方法具有生物降解性和生物相容性的优点,可以降低对环境的污染和对生物体的伤害。
二、纳米材料的表征1. 扫描电镜(SEM)SEM可以对样品表面形貌进行高分辨率的观察。
通过SEM观察纳米材料的形貌、粒径分布情况等,得到纳米材料的形貌信息,对纳米材料的结构和性质具有较好的表征作用。
2. 透射电镜(TEM)TEM可以对样品内部结构进行高分辨率的观察。
通过TEM观察纳米材料的晶体结构、晶格常数、晶粒大小等,可以了解纳米材料的晶体结构信息。
3. 稳态荧光光谱法稳态荧光光谱法可以用来表征纳米材料的结构、表面修饰或化学反应的结果、吸附反应的结果等。
通过判断荧光光谱发射峰位置的变化和强度的变化,可以了解纳米材料表面上发生的化学反应或物理吸附的结果。
4. 热重分析法热重分析法使用精确的权衡系统,破坏并排除样品中的物质,通常以热解或热脱附为主要手段。
可以通过测试样品的热重曲线,了解纳米材料的热稳定性、氧化稳定性、吸附性能、结晶状态等信息。

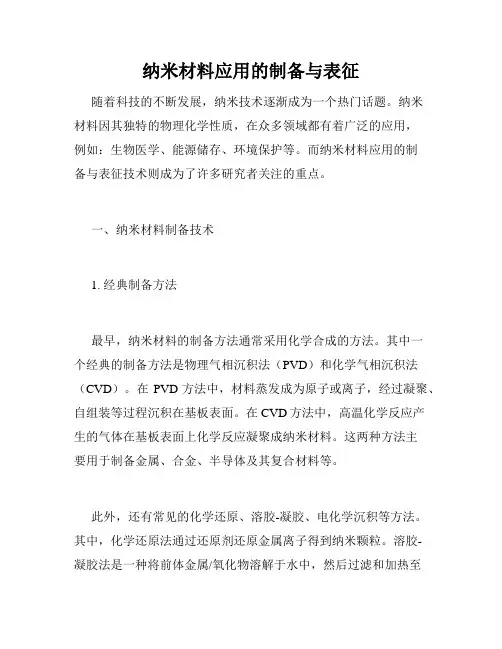

纳米材料应用的制备与表征随着科技的不断发展,纳米技术逐渐成为一个热门话题。
纳米材料因其独特的物理化学性质,在众多领域都有着广泛的应用,例如:生物医学、能源储存、环境保护等。
而纳米材料应用的制备与表征技术则成为了许多研究者关注的重点。
一、纳米材料制备技术1. 经典制备方法最早,纳米材料的制备方法通常采用化学合成的方法。
其中一个经典的制备方法是物理气相沉积法(PVD)和化学气相沉积法(CVD)。
在PVD方法中,材料蒸发成为原子或离子,经过凝聚、自组装等过程沉积在基板表面。
在CVD方法中,高温化学反应产生的气体在基板表面上化学反应凝聚成纳米材料。
这两种方法主要用于制备金属、合金、半导体及其复合材料等。
此外,还有常见的化学还原、溶胶-凝胶、电化学沉积等方法。
其中,化学还原法通过还原剂还原金属离子得到纳米颗粒。
溶胶-凝胶法是一种将前体金属/氧化物溶解于水中,然后过滤和加热至固化的制备方法,可以用于制备多种不同材料的纳米颗粒。
电化学沉积法将金属离子还原成纳米颗粒,通常需使用电化学沉积反应。
2. 先进制备方法除了经典的制备方法,随着科学技术的不断发展,还出现了一些运用新技术、新工艺的高效制备方法,如微流控化学合成、生物技术、光物理化学技术、等离子体化学等方法。
例如,微流控技术在纳米材料的制备过程中,以流动性很强的介质为辅助,在微型反应器中完成反应和控制,制备出高品质的纳米材料。
生物技术则是通过利用活体内存在的各种酶、蛋白等生物分子作为催化剂,进行纳米材料的合成和控制。
等离子体化学方法则是运用等离子体对活性材料进行处理的过程来制备纳米材料。
二、纳米材料表征方法纳米材料的表征是一个至关重要的环节,因为各种表征方法可以从不同角度研究纳米材料的物理化学性质、结构和形貌等。
常见的表征方法包括:1. 显微镜技术常用的显微镜技术包括透射电子显微镜(TEM)、扫描电子显微镜(SEM)、原子力显微镜(AFM)和光学显微镜等等。

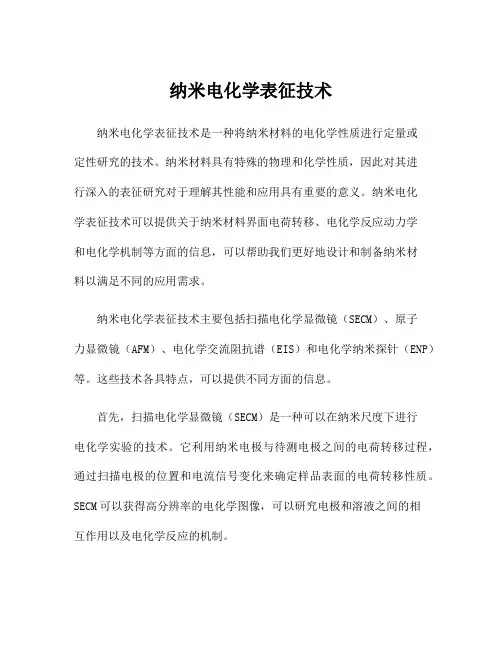

纳米电化学表征技术纳米电化学表征技术是一种将纳米材料的电化学性质进行定量或定性研究的技术。
纳米材料具有特殊的物理和化学性质,因此对其进行深入的表征研究对于理解其性能和应用具有重要的意义。
纳米电化学表征技术可以提供关于纳米材料界面电荷转移、电化学反应动力学和电化学机制等方面的信息,可以帮助我们更好地设计和制备纳米材料以满足不同的应用需求。
纳米电化学表征技术主要包括扫描电化学显微镜(SECM)、原子力显微镜(AFM)、电化学交流阻抗谱(EIS)和电化学纳米探针(ENP)等。
这些技术各具特点,可以提供不同方面的信息。
首先,扫描电化学显微镜(SECM)是一种可以在纳米尺度下进行电化学实验的技术。
它利用纳米电极与待测电极之间的电荷转移过程,通过扫描电极的位置和电流信号变化来确定样品表面的电荷转移性质。
SECM可以获得高分辨率的电化学图像,可以研究电极和溶液之间的相互作用以及电化学反应的机制。
其次,原子力显微镜(AFM)是一种通过探测原子、分子间力作用力的显微镜。
它可以实时观察纳米材料的表面形貌和力学性质,同时可以进行局部电化学测试。
通过在AFM探头上加上一个电化学电极,可以实现原子分辨率下的电化学测量,例如测量电流-电压曲线和电子空穴寿命等。
第三,电化学交流阻抗谱(EIS)是一种研究电化学反应动力学和电化学界面的技术。
它通过在待测系统中加入一个交变电压信号,观察系统对不同频率交变电压的响应来反推电化学反应的动力学参数。
在纳米尺度下,EIS可以提供关于纳米电极和电解质间界面的电化学性质信息,例如电荷转移电阻、电解质扩散系数等。
最后,电化学纳米探针(ENP)是一种用于纳米尺度电化学测试和成像的新型探针。
它利用扫描电子显微镜(SEM)和离子或电子束在纳米尺度下与样品表面的相互作用,实现纳米尺度的电化学测量和成像。
ENP可以获得高空间分辨率的电流-电压曲线图像,可以研究纳米尺度下电化学反应动力学和材料性质。
纳米电化学表征技术的发展使得我们能够更深入地了解纳米材料的电化学性质,并可以从电化学反应机制、催化性能、电化学传感器等方面对纳米材料进行定量和定性研究。
纳米材料的制备与表征研究引言:纳米材料是一种具有特殊尺寸效应和界面效应的材料,其制备与表征研究一直是纳米科学与纳米技术领域的重要研究方向之一。
本文将介绍纳米材料的制备方法以及常用的表征技术,并探讨其在材料科学、化学、物理等领域的应用前景。
一、纳米材料的制备方法1. 溶胶-凝胶法溶胶-凝胶法是一种常见的制备纳米材料的方法,通过溶解适当的前驱体在溶剂中,形成溶胶,并在适当条件下使溶胶发生凝胶形成固体材料。
此方法可用于制备金属、氧化物等纳米材料,具有制备过程简单、成本低廉的优点。
2. 原位合成法原位合成法是指在特定条件下,通过化学反应在反应体系中直接生成纳米材料。
例如,利用气相沉积技术可以在气相中直接合成纳米颗粒。
原位合成法具有反应控制性好、可实现大面积生产的优点,广泛应用于纳米金属、纳米氧化物等材料的制备。
3. 真空沉积法真空沉积法是通过在真空环境中使原料蒸发或溅射,使得原子或分子沉积在基底表面,形成纳米薄膜或纳米颗粒。
这种方法可以制备纳米金属薄膜、纳米合金等材料,适用于制备高纯度、纯度可控的纳米材料。
二、纳米材料的表征技术1. 透射电子显微镜(TEM)透射电子显微镜是一种常用的纳米材料表征技术,通过透射电子束与材料相互作用,可以观察到材料的晶体结构、相组成、晶粒大小等信息。
TEM具有高分辨率、高对比度的优点,对于纳米材料的表征非常有用。
2. 扫描电子显微镜(SEM)扫描电子显微镜是一种通过扫描电子束与材料相互作用来获取样品表面形貌和成分信息的技术。
SEM可以获得纳米材料的形貌、表面形态以及颗粒分布情况,具有高放大倍数和高表面解析度的优点。
3. X射线衍射(XRD)X射线衍射是一种通过射入材料的X射线与材料晶体结构相互作用,从而得到材料晶体结构信息的技术。
XRD可以确定纳米材料的晶体相、结晶度和晶粒大小等信息,广泛应用于纳米材料的结构表征领域。
三、纳米材料的应用前景纳米材料由于其独特的物理、化学和生物学性质,在材料科学、化学、物理等领域具有广泛的应用前景。

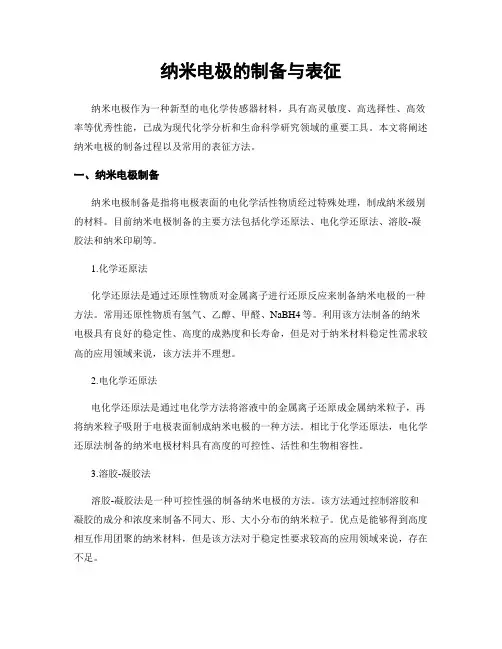

纳米电极的制备与表征纳米电极作为一种新型的电化学传感器材料,具有高灵敏度、高选择性、高效率等优秀性能,已成为现代化学分析和生命科学研究领域的重要工具。
本文将阐述纳米电极的制备过程以及常用的表征方法。
一、纳米电极制备纳米电极制备是指将电极表面的电化学活性物质经过特殊处理,制成纳米级别的材料。
目前纳米电极制备的主要方法包括化学还原法、电化学还原法、溶胶-凝胶法和纳米印刷等。
1.化学还原法化学还原法是通过还原性物质对金属离子进行还原反应来制备纳米电极的一种方法。
常用还原性物质有氢气、乙醇、甲醛、NaBH4等。
利用该方法制备的纳米电极具有良好的稳定性、高度的成熟度和长寿命,但是对于纳米材料稳定性需求较高的应用领域来说,该方法并不理想。
2.电化学还原法电化学还原法是通过电化学方法将溶液中的金属离子还原成金属纳米粒子,再将纳米粒子吸附于电极表面制成纳米电极的一种方法。
相比于化学还原法,电化学还原法制备的纳米电极材料具有高度的可控性、活性和生物相容性。
3.溶胶-凝胶法溶胶-凝胶法是一种可控性强的制备纳米电极的方法。
该方法通过控制溶胶和凝胶的成分和浓度来制备不同大、形、大小分布的纳米粒子。
优点是能够得到高度相互作用团聚的纳米材料,但是该方法对于稳定性要求较高的应用领域来说,存在不足。
4.纳米印刷技术纳米印刷技术是基于微纳米加工技术的一种制备纳米电极的方法,其基本原理是利用高精度制造设备和复杂印刷技术,将纳米结构材料印刷在电极表面。
纳米印刷技术不仅实现了高精度的微纳米结构加工,而且能够高效、低成本地制备纳米电极,是一种有前途的纳米电极制备方法。
二、纳米电极的表征方法纳米电极的表征是研究其性质、结构、形貌以及表面特性的必经之路。
最常见的纳米电极表征方法包括扫描电子显微镜(SEM)、透射电子显微镜(TEM)、X 射线衍射(XRD)和电化学阻抗谱(EIS)等。
1.扫描电子显微镜(SEM)SEM是一种常用的纳米电极表征方法,利用高能电子束照射表面,观察电极表面的形貌、粗糙度、孔隙结构等特征。

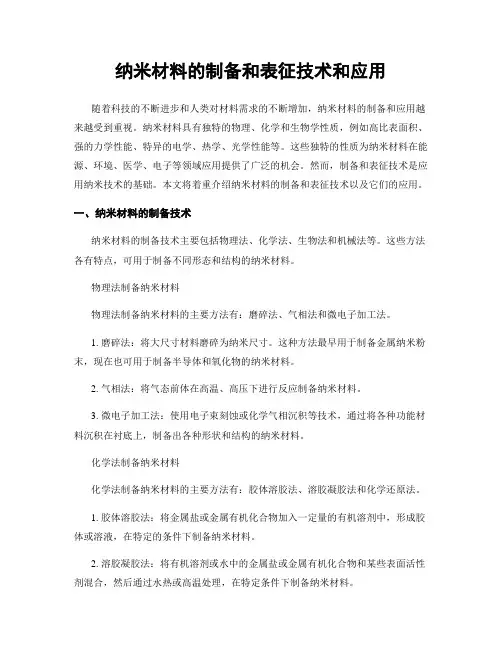

纳米材料的制备和表征技术和应用随着科技的不断进步和人类对材料需求的不断增加,纳米材料的制备和应用越来越受到重视。
纳米材料具有独特的物理、化学和生物学性质,例如高比表面积、强的力学性能、特异的电学、热学、光学性能等。
这些独特的性质为纳米材料在能源、环境、医学、电子等领域应用提供了广泛的机会。
然而,制备和表征技术是应用纳米技术的基础。
本文将着重介绍纳米材料的制备和表征技术以及它们的应用。
一、纳米材料的制备技术纳米材料的制备技术主要包括物理法、化学法、生物法和机械法等。
这些方法各有特点,可用于制备不同形态和结构的纳米材料。
物理法制备纳米材料物理法制备纳米材料的主要方法有:磨碎法、气相法和微电子加工法。
1. 磨碎法:将大尺寸材料磨碎为纳米尺寸。
这种方法最早用于制备金属纳米粉末,现在也可用于制备半导体和氧化物的纳米材料。
2. 气相法:将气态前体在高温、高压下进行反应制备纳米材料。
3. 微电子加工法:使用电子束刻蚀或化学气相沉积等技术,通过将各种功能材料沉积在衬底上,制备出各种形状和结构的纳米材料。
化学法制备纳米材料化学法制备纳米材料的主要方法有:胶体溶胶法、溶胶凝胶法和化学还原法。
1. 胶体溶胶法:将金属盐或金属有机化合物加入一定量的有机溶剂中,形成胶体或溶液,在特定的条件下制备纳米材料。
2. 溶胶凝胶法:将有机溶剂或水中的金属盐或金属有机化合物和某些表面活性剂混合,然后通过水热或高温处理,在特定条件下制备纳米材料。
3. 化学还原法:将金属离子以还原剂为还原剂,使其从溶液中还原为纳米形态。
生物法制备纳米材料生物法制备纳米材料是利用生命体系中的基因、细胞和蛋白质等,通过生物合成或水热法等技术,在较低的温度下制备纳米材料。
由于生物法是一种较为自然的制备方式,因此已被广泛应用于生物医学、疾病诊断和能源等领域。
机械法制备纳米材料机械法制备纳米材料主要包括两种方法:球磨法和搅拌法。
这些方法是将矿石、岩石、天然多孔材料等碎石状物料,经机械作用磨碎成为纳米级材料或纳米晶体。
利用电化学方法制备纳米材料随着纳米科技的不断进步和应用,纳米材料的制备和性能研究引起了人们的广泛关注。
其中,电化学方法作为一种重要的制备技术,可以高效、低成本地制备出高品质的纳米材料。
本文将介绍电化学方法的基本原理和应用,以及其在纳米材料制备中的操作流程。
一、电化学方法的基本原理电化学方法即是利用电化学反应在电极上制备材料的一种方法。
它通过将反应物溶解在电解质溶液中,然后在电极上加上外电势,使反应在电极表面上进行。
在这个过程中,反应物电离成离子,然后在电极上和电子相遇,产生化学反应,最终得到所需的纳米材料。
二、电化学方法的应用电化学方法广泛应用于纳米材料的制备中,包括金属、合金、氧化物、碳材料和半导体等多种材料。
例如,电化学沉积法可以制备纳米金属薄膜,电化学蚀刻法可以制备复杂结构的纳米管和纳米棒,还有电抛光和电化学氧化法等。
三、电化学方法在纳米材料制备中的操作流程1. 电极的制备首先,需要选定适合所需纳米材料制备的电极。
常用电极有玻碳电极、金片电极、铂片电极等。
在制备过程中,电极的表面要求平整,无明显缺陷,以减小对纳米材料制备的干扰。
2. 电解质的选择和制备电解质的选择对纳米材料的制备至关重要。
通常情况下,电解质要求纯度高、稳定性好、易溶解、不含有害物质等。
例如,对于制备纳米金属,一般采用含金离子的酸性电解质溶液。
3. 电极表面的处理在开始电化学反应前,还需要对电极表面进行处理。
这通常涉及电极的清洗和表面修饰。
清洗过程中,要求严格控制清洗液的浓度和清洗时间,以防止清洗后电极表面的粗糙度增加。
表面修饰可以在电极表面形成一层特定的化学物质,增强反应的方向性和选择性。
4. 电化学反应此时,可以开始电化学反应。
在反应中,要求控制电极的电位和电流密度,以控制反应速率和产物纳米材料的尺寸。
此外,也需要注意反应的温度、PH值、气体气氛等因素对反应过程的影响。
5. 材料的分离和纯化在得到纳米材料后,还需要对其进行分离和纯化。

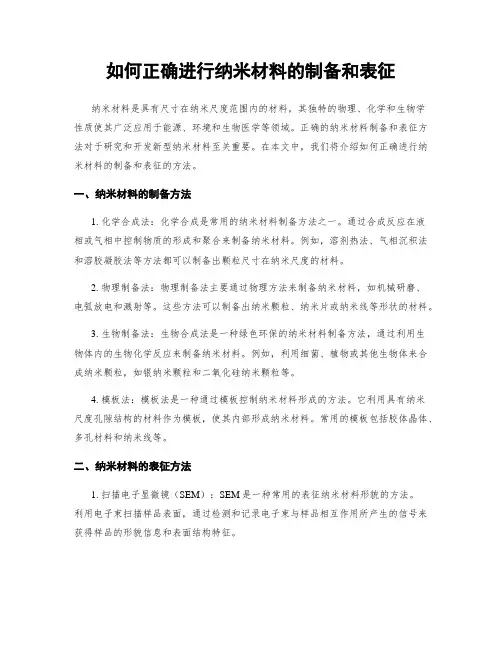

如何正确进行纳米材料的制备和表征纳米材料是具有尺寸在纳米尺度范围内的材料,其独特的物理、化学和生物学性质使其广泛应用于能源、环境和生物医学等领域。
正确的纳米材料制备和表征方法对于研究和开发新型纳米材料至关重要。
在本文中,我们将介绍如何正确进行纳米材料的制备和表征的方法。
一、纳米材料的制备方法1. 化学合成法:化学合成是常用的纳米材料制备方法之一。
通过合成反应在液相或气相中控制物质的形成和聚合来制备纳米材料。
例如,溶剂热法、气相沉积法和溶胶凝胶法等方法都可以制备出颗粒尺寸在纳米尺度的材料。
2. 物理制备法:物理制备法主要通过物理方法来制备纳米材料,如机械研磨、电弧放电和溅射等。
这些方法可以制备出纳米颗粒、纳米片或纳米线等形状的材料。
3. 生物制备法:生物合成法是一种绿色环保的纳米材料制备方法,通过利用生物体内的生物化学反应来制备纳米材料。
例如,利用细菌、植物或其他生物体来合成纳米颗粒,如银纳米颗粒和二氧化硅纳米颗粒等。
4. 模板法:模板法是一种通过模板控制纳米材料形成的方法。
它利用具有纳米尺度孔隙结构的材料作为模板,使其内部形成纳米材料。
常用的模板包括胶体晶体、多孔材料和纳米线等。
二、纳米材料的表征方法1. 扫描电子显微镜(SEM):SEM是一种常用的表征纳米材料形貌的方法。
利用电子束扫描样品表面,通过检测和记录电子束与样品相互作用所产生的信号来获得样品的形貌信息和表面结构特征。
2. 透射电子显微镜(TEM):TEM是一种用于观察纳米材料形貌和晶体结构的高分辨率显微镜。
通过透射电子束对样品进行投射,并通过透射电子的散射图像来获得样品的形貌和晶体结构信息。
3. 傅里叶变换红外光谱(FTIR):FTIR是一种用于表征纳米材料的化学成分和功能基团的方法。
通过测量红外光谱吸收或散射信号,可以确定纳米材料的化学成分和结构。
4. X射线衍射(XRD):XRD是一种用于表征纳米材料晶体结构和晶体学参数的方法。
通过测量样品对入射X射线的衍射和散射,可以确定纳米材料的晶体结构、晶格常数和晶体取向。
半导体纳米材料的制备和表征半导体纳米材料是一种尺寸在纳米级别的半导体材料,具有特殊的物理和化学性质,因其特殊的量子效应和表面效应而备受关注。
这类材料有着诸如高星散率、高表面积、量子尺寸效明显等优异特性,是光电、信息、生物、化学等领域的研究热点,具有广泛的应用前景。
为了制备、表征和控制这些纳米材料,研究人员和工程师们进行了大量的研究,并开发了一系列有效的制备和表征技术。
一、制备纳米材料的方法制备半导体纳米材料的方法非常多样和丰富,其中包括物理方法、化学方法、生化方法、电化学方法等。
1. 物理法物理法通常包括蒸发、溅射、热化学气相沉积等方法。
其中,蒸发法利用高温和真空环境将盐类或金属元素蒸发到基底表面上,并产生由单个原子或分子组成的纳米粒子。
溅射法则是利用高能粒子轰击目标物料,使其表面原子迸出,并在基底表面上沉积晶粒,形成纳米结构。
这些方法制备的纳米材料具有高效性、简单性和成本效益等优点,但仍存在一定的缺点,如生产过程中困难、质量不稳定和缺乏定量控制等。
2. 化学法化学法通常包括接枝、共沉淀、凝胶法、有机相溶液法、溶胶-凝胶法等方法,这些方法在制备NPs,特别是QDs方面,具有独特的优点。
这些方法利用化学反应、溶解、表面修饰等方法来控制纳米材料的形貌、大小、硬度等性质,具有高效、准确性高等优点。
与物理方法相比,化学法生产过程更加稳定可控,并且也可以制备更加复杂的结构,如核壳结构,多层结构等。
3. 生化法生化法主要利用生物制剂或生物制剂-无机杂化体来制备纳米材料。
如利用生物体内或外分泌的蛋白质、多肽、DNA等分子作为模板,在无机分子或离子的存在下发生交互作用形成纳米结构。
利用这种方法可以制备具有高度有序性、复杂结构和可控性的纳米结构,这些纳米结构可以用于生物、医学传感和诊断等应用领域。
4. 电化学法电化学法是将纳米材料与电极参与反应,在电化学反应过程中形成纳米结构。
这种方法具有效率高、操作简单、成本低等优点。
纳米材料制备与表征纳米材料是指颗粒尺寸在1-100纳米之间的材料。
因为其具有特殊的物理、化学、生物学等性质,被广泛应用于电子、光电、磁性、催化、生物、医学等领域。
然而,纳米材料在制备和表征等方面也面临着困难和挑战。
一、纳米材料制备纳米材料的制备方法包括物理方法、化学方法、生物法等。
(一)物理制备法物理制备法包括机械法、气相法、溅射法等。
机械法是指通过高能机械碾磨或球磨等方式制备纳米粉末。
气相法是指通过高温高压下的凝聚,将气态原子或分子转变为固态纳米颗粒。
溅射法是指利用离子轰击靶材,使靶材表面原子向外溅射成为纳米颗粒。
(二)化学制备法化学制备法包括溶胶-凝胶法、合成法、电化学法等。
溶胶-凝胶法是指通过溶胶中molecular precursor的化学反应,最终形成纳米颗粒。
合成法是指利用离子交换、共沉淀反应、物理凝胶法等途径制备纳米材料。
电化学法是指利用电极上的电化学反应进行制备。
(三)生物法生物法是指利用生物学的基本原理对纳米材料进行制备,可以包括植物法、微生物法、生物结构法等。
二、纳米材料表征纳米材料表征方法包括结构表征、物理表征、化学表征等。
(一)结构表征结构表征是指对纳米材料的表面形貌,晶体结构,晶体缺陷,材料的结晶阶段,晶格参数的研究以及大小依赖性等相关性质的研究。
该表征方法包括X射线粉末衍射,透射电镜(TEM),高分辨透射电镜(HRTEM),扫描电子显微镜(SEM),原子力显微镜(AFM)等。
(二)物理表征物理表征主要是基于物理性质对纳米材料的特性进行表征。
比如,热传导性、磁学性、光学性、电学性等性质的研究。
物理表征的主要仪器包括热电仪、量子计算机、磁滞曲线测量仪、激光拉曼光谱等。
(三)化学表征化学表征是指用于研究纳米材料的化学成分和发生反应的性质。
化学表征通常包括结构表征和物理表征。
化学表征的主要仪器包括X射线光电能谱、表面扫描电子显微镜(SEM)及能量散射光谱(EDS)等。
总之,纳米材料的制备和表征是该领域的重要研究方向,其研究成果将有力推动材料科学和技术领域的发展。
金银纳米粒子的直接电化学还原合成及其相关的表征金银纳米粒子是广泛应用于领域的一种重要纳米材料,其制备方法有许多种,其中直接电化学还原合成法被认为是一种简单、可控性高的制备方法之一。
下面将介绍金银纳米粒子的直接电化学还原合成及其相关的表征。
一、直接电化学还原合成方法直接电化学还原合成法是将金、银阳极直接浸入孔径为10~100 nm的玻璃纤维滤纸孔内,称为拉曼光栅的电化学反应单元中进行电化学还原反应,通过电化学还原,使阳极上的金、银离子逐渐还原为金、银纳米粒子。
在此过程中,还需控制电流密度等参数,以实现对纳米粒子的控制合成。
二、表征方法1. UV-Vis吸收光谱UV-Vis吸收光谱是研究金银纳米粒子的合成最基本的表征方法之一,通过测量金银纳米粒子溶液中的吸收峰值和峰位,可以获取其粒径和形态信息。
2. TEM透射电子显微镜(TEM)是金银纳米粒子表征中的重要手段。
通过TEM,可以直接观察纳米金银粒子的粒径、形态、分散性等,同时可以判断其合成工艺是否良好。
3. XRDX射线衍射(XRD)是一种非常有效的表征金银纳米粒子晶体结构的方法,能够提供纳米晶体的晶格常数、晶体结构等信息。
4. FTIR红外光谱(FTIR)是一种确认表面修饰剂种类和含量的重要手段。
金银纳米粒子表面通常修饰有有机分子、离子等,通过对其红外光谱的分析,可以明确修饰剂的种类和含量,从而提高金银纳米粒子应用的可控性和稳定性。
综上所述,直接电化学还原合成法是一种简单、可控性高的制备金银纳米粒子的方法,而UV-Vis吸收光谱、TEM、XRD和FTIR则是表征金银纳米粒子的主要手段。
在今后的研究中,还需进一步完善和强化纳米材料表征方法的应用,为相关领域的研究提供更好的支撑。
电化学方法制备纳米材料Mcc引言:诺贝尔奖获得者Feyneman在六十年代曾经预言:如果我们对物体微小规模上的排列加以某种控制的话,我们就能使物体得到大量的异乎寻常的特性,就会看到材料的性能产生丰富的变化。
他所说的材料就是现在的纳米材料。
纳米材料和纳米科技被广泛认为是二十一世纪最重要的新型材料和科技领域之一。
1992年,《Nanostructured Materials》正式出版,标志着纳米材料学成为一门独立的科学。
自1991年Iijima首次制备了碳纳米管以来,一维纳米材料由于具有许多独特的性质和广阔的应用前景而引起了人们的广泛关注。
由于纳米材料的形貌和尺寸对其性能有着重要的影响,因此,纳米材料形貌和尺寸的控制合成是非常重要的。
作为高级纳米结构材料和纳米器件的基本构成单元,纳米颗粒的合成与组装是纳米科技的重要组成部分和基础。
而电化学方法制备纳米材料的研究,经历了早期的纳米薄膜、纳米微晶的制备,直至现在的电化学制备纳米金属线、金属氧化物等过程,为纳米材料的研究做出了极大的贡献。
摘要:纳米是指特征维度尺寸介于1-100 nm范围内的粒子微小粒子,又称作超微粒子。
当粒子尺寸小至纳米级时,其本身将具有表面与界面效应、量子尺寸效应、小尺寸效应和宏观量子隧道效应,这些效应使得纳米材料具有很多奇特的性能。
本文简单综述了纳米材料的合成与制备中常用的几种方法以及简单的一些应用,着重综述了纳米材料的电化学制备方法并对其影响因素和发展情景做以简单探究。
关键词:纳米材料电化学制备特征应用Electrochemical preparation of nano materialsMccIntroduction:Nobel Prize winner in the s Feyneman prophecy: if we tiny scale of objects arranged to some control of words, we can make the object have a lot of unusual characteristics, you will see the properties of materials have a wealth of change. What he said is the material of the nanometer material now.Nano materials and nanotechnology is widely thought to be the 21 st century the most important new materials and one of the areas of science and technology. In 1992, the Nanostructured Materials "the official publication, marked the nanometer material science into an independent scientific < /gongxue/ >. Since 1991, the first time the Iijima preparation since carbon nanotubes, a one-dimensional nanomaterials due to the nature of the has many special and broad application prospects and caused the people's attention. Because the morphology of nanometer material and size of its performance has the important influence, therefore, the sizeand morphology of nanometer materials control synthesis is very important. As a senior nano structure materials and nano device the basic constitution unit (Bui1ding Blocks), nanoparticles of synthesis and assembly is an important part of the nanometer technology and the foundation. And electrochemical methods preparing nanometer material research, the experienced early nano, film, nano microcrystalline preparation, up until now the electrochemical preparation nanometer metal wire, metal oxide process, for nano materials made great contribution.Abstract: nano is refers to the characteristic dimension size between 1-100 nm range of particle of tiny particles, called particle. When a particle size is small to the nanometer level, its will have face and interface effect, quantum size effect, small size effect and the macroscopic quantum tunnel effect, these effects makes the nano material has many strange performance. In this paper, the author briefly reviewed the synthesis and preparation of nanometer materials used in several ways and simple some applications, nanometer material reviewed emphatically the electrochemical preparation methods and the influence factors and the development situation to do simple explored.Keywords: nano materials Electrochemical preparation Characteristics application一、纳米材料纳米是指特征维度尺寸介于1-100 nm范围内的粒子微小粒子,又称作超微粒子。
纳米材料的制备和表征技术
纳米材料是指尺寸在1-100nm之间的材料,具有大比表面积、高表面能、量子
尺寸效应和表面效应等独特特性,被广泛应用于能源、化学、生命科学和材料科学等领域。
纳米材料的制备技术主要包括物理法、化学法和生物法。
物理法是利用物理手
段对大分子材料进行分散和粉碎,如高能球磨、激光烧蚀和电弧法等。
化学法是基于化学反应的原理,通过控制温度、物料比例和反应时间等变量,使得材料降解、生成和重组,如溶胶-凝胶法、水热法和化学气相沉积法等。
生物法是基于生物分
子的亲和性作用,通过转基因技术、蛋白质工程和生物反应器等手段制备纳米材料,如磷脂双层包覆和 DNA 模板法等。
纳米材料的表征技术主要包括显微镜、分析仪和光谱仪。
显微镜是通过光学、
电子、荧光等手段,观察和测量样品形貌和结构,如透射电子显微镜、扫描电子显微镜和原子力显微镜等。
分析仪是通过化学分析和物理测试手段,获得样品的物化性能和成分信息,如 X 射线衍射、热重分析和原子吸收光谱等。
光谱仪是通过分
析样品从光谱上反映出的电子、声子、磁性等信息,获得样品的光学、电学和磁学性质,如傅里叶变换红外光谱、拉曼光谱和紫外可见光谱等。
纳米材料的制备和表征技术的发展,对于推动纳米材料在能源、化学、生命科
学和材料科学等领域中的应用具有重要意义。
未来,需要进一步深化纳米材料的制备和表征技术研究,以满足不同领域的研究和应用需求。
纳米材料的制备与表征技术纳米材料是一种具有纳米尺度(10^-9米)的特征尺寸的材料,具有独特的物理、化学和生物学性质。
其制备和表征技术是纳米科学和纳米技术的基础,对于开展纳米材料研究及其应用具有重要的意义。
本文将介绍纳米材料的制备与表征技术的基本原理和方法。
一、纳米材料的制备技术制备纳米材料的方法多种多样,常用的制备技术包括物理法、化学法和生物法。
物理法主要包括磁控溅射、激光烧结、气相沉积等技术。
化学法主要包括溶胶凝胶法、溶液法、气凝胶法等技术。
生物法则是利用生物体内特定的生物合成机制来制备纳米材料。
这些方法各有优劣,需要根据纳米材料的特性和应用需求进行选择。
1. 物理法物理法是利用物理性质来制备纳米材料,其中磁控溅射是一种常见的物理法制备技术。
磁控溅射通常通过将目标材料置于真空室中,通过施加高能离子束使得目标材料表面的原子或分子从表面脱离并沉积在衬底上,形成纳米颗粒。
激光烧结则是利用激光束瞬间加热物质,使其熔化并迅速冷却,生成纳米结构。
气相沉积则是通过在真空或惰性气体环境下将气态前驱体沉积在衬底上生成纳米薄膜或纳米颗粒。
2. 化学法化学法是利用化学反应来制备纳米材料,其中溶胶凝胶法是一种常用的化学法制备技术。
溶胶凝胶法通过在溶胶(溶解的物质)中逐渐加入凝胶剂,使得溶胶逐渐转化为凝胶,然后通过热处理使凝胶退火,生成具有纳米结构的材料。
溶液法利用溶液中的化学反应生成纳米材料,例如还原法、沉淀法等。
气凝胶法是一种利用超临界流体来制备纳米材料的技术,通过使溶剂超过其临界温度和压力,将材料溶液变为气体,然后通过加压或降压使气体迅速凝结为凝胶。
3. 生物法生物法是利用生物体的特定机制来制备纳米材料,其中生物合成法是一种常见的生物法制备技术。
生物合成法利用微生物、植物或其他生物体合成纳米颗粒,通过控制反应条件或添加适当的前驱物质,使纳米颗粒在生物体内部形成。
二、纳米材料的表征技术纳米材料的表征是指对其尺寸、形态、结构和性质等进行分析和评价。
纳米材料的电化学性质研究方法和技巧导言:纳米材料是一种具有特殊结构和性质的材料,其在电化学领域中的应用潜力巨大。
为了深入了解纳米材料的电化学性质,科研人员需要借助一系列研究方法和技巧。
本文将介绍纳米材料电化学性质研究的常用方法和技巧。
一、电化学实验技术的基本原理电化学实验技术是研究纳米材料电化学性质的基础。
首先,科研人员需要了解电化学实验中的基本原理。
电化学反应可以分为氧化反应和还原反应,通过控制电势和电流,可以实现材料的电荷转移过程。
电化学实验技术还可以用于测量纳米材料的电导率、电容等电化学性质。
二、电化学界面的构建与调控电化学界面是纳米材料电化学性质研究的关键。
科研人员需要构建一个稳定的电化学界面,以保证实验结果的可靠性。
常用的方法包括在电极表面修饰纳米材料、调控电解质溶液的成分和浓度等。
此外,还可以利用表面修饰剂来调控纳米材料的电化学性质,并实现对界面的定向控制。
三、纳米材料电化学性能的表征表征纳米材料电化学性能是研究的重要环节。
科研人员可以利用循环伏安法、恒电位法、交流阻抗法等电化学实验技术来测定材料的电化学性质。
此外,还可以使用扫描电子显微镜(SEM)、透射电子显微镜(TEM)、原子力显微镜(AFM)等表征手段来研究材料的表面形貌和结构特征。
通过这些表征手段,科研人员可以对纳米材料的电化学性质进行全面的分析和评估。
四、纳米材料的合成与修饰纳米材料的合成与修饰是实现其电化学性质优化的重要手段。
科研人员可以利用溶剂热法、气相沉积法、原位合成法等方法来合成纳米材料。
此外,通过表面修饰、掺杂控制等手段,还可以改变纳米材料的结构和组成,从而调控其电化学性质。
合理的纳米材料合成与修饰能够提高其活性表面积和离子扩散速率,增强其电化学性能。
五、纳米材料的应用前景与挑战纳米材料在能源转换与储存、催化剂、传感器等领域具有广泛的应用前景。
科研人员在研究纳米材料电化学性质的同时,还需要关注其应用时可能面临的挑战。
