微型计算机控制技术课后习题 第四章

  • 格式：doc
  • 大小：34.00 KB
  • 文档页数：2

第四章课后作业
1. 工业现场存在哪些主要干扰，其传播途径什么？
答：噪声干扰，过程通道干扰和供电系统。
其传播途径有： 噪声干扰时电磁信号通过空间辐射进入系统的。过程通道干扰是通过
与系统相连的前向通道，后向通道以其他系统的互联通道进入系统供电系统干扰则是电
磁信号通过供电线路进入系统的

2. 如何抑制串共模干扰和长线传输干扰？
答：在多路转换器输入端接入共模扼流圈，可抑制外部传感器引入的高频共模噪声。而转换
器高频采样时产生的高频噪声，应在CPU与A/D芯片之间采用光电耦合器隔离。
抑制长线传输干扰：阻抗匹配，隔离技术，合理布配线

3. 微型计算机控制系统中的地一般分为几种？
答：低电平电路地线（称为“信号”地线），继电器，电动机等的地线（称为“噪声”地线）。
设备机壳地线（称为“金属件”地线）

4. 在微型计算机控制系统中，采用容错设计有何意义？
答：容错就是允许系统发生故障，借助冗余技术使其自动抵消，在故障存在的情况下也能使
系统正常运行。未采用容错技术的微机控制系统，不论它的规模大小，元器件的焊接点
的多少，只要一处发生故障就有可能引起全系统的失效，以前的容错在微机控制系统基
本上都是结构比较特殊、专用性很强的系统，由于容错代价太大，限制了容错系统的应
用。当目前计算机硬件成本大大降低，同时，计算机已经进入社会的各个领域，人们对
计算机的依赖越来越大，在许多场合下计算机的故障会带来巨大的损失。

5. 有几种容错结构？各种结构有何区别？
答：2种，（1）N中取K容错结构：N中取K结构，是用硬件实现容错系统的基础结构；结
构中总共有N份相同的模块，其中至少有K个是正常的，结构才能运行。结构能够容忍
（N—K）个独立的故障，分别出现在N—K个模块之中。或者说，结构容忍故障的能力
n=N—K，这是在保证结构还能运行的条件下结构中可以失效的最多模块数。（2）有人维
修的高可靠率双模系统： 前面讲述的N中取K容错结构，是指在无人维修条件下要求
执行长期任务的系统，所以要采用多套设备。对于有人维修的系统，如果一有故障就能
排除，那么两个模块就足以起到无穷多模块的作用，因此双模冗余系统备受人们的重视。

6隔离放大器有哪些特点？
答：隔离放大器是一种输入电路和输出电路之间电气绝缘的放大器，一般采用变压器
或光耦合传递信号对模拟信号进行隔离,并按照一定的比例放大。在这个隔离、放
大的过程中要保证输出的信号失真要小，线性度、精度、带宽、隔离耐压等参数
都要达到使用要求。对被测对象和数据采集系统予以隔离,从而提高共模抑制比,
同时保护电子仪器设备和人身安全。

7简述看门狗（watchdog）技术？
答：在由单片机构成的微型计算机系统中，由于单片机的工作常常会受到来自外界电磁场
的干扰，造成程序的跑飞，而陷入死循环，程序的正常运行被打断，由单片机控制的
系统无法继续工作，会造成整个系统的陷入停滞状态，发生不可预料的后果，所以出
于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运
行状态的芯片，俗称"看门狗"是一个定时器电路，一般有一个输入，叫喂狗，一个
输出到MCU的RST端，MCU正常工作的时候，每隔一段时间输出一个信号到喂狗
端，给 WDT 清零，如果超过规定的时间不喂狗，（一般在程序跑飞时），WDT 定
时超过，就会给出一个复位信号到MCU，使MCU复位. 防止MCU死机. 看门狗的
作用就是防止程序发生死循环，或者说程序跑飞。 工作原理：在系统运行以后
也就启动了看门狗的计数器，看门狗就开始自动计数，如果到了一定的时间还不
去清看门狗，那么看门狗计数器就会溢出从而引起看门狗中断，造成系统复位。

8.简述提高软件设计可靠性的措施？
答：1.采用面向对象的系统开发方法
2.选用合适的开发工具
3.采用结构化的程序设计方法
4.程序设计风格化
5.经过严格的测试
6．设置必要的错误处理和错误陷阱
7.选择典型的单位试运行

合集下载

微机原理第四章课后习题答案

微机原理第四章课后习题答案

第四章课后作业（6—27）6.试按下列要求分别编制程序段。

（1）把标志寄存器中符号位SF置“1”。

（2）寄存器AL中高、低四位互换。

（3）由寄存器AX、BX组成一个32位带符号数（AX中存放高16位），试求这个数的负数。

（4）现有三个字节存储单元A、B、C，在不使用ADD和ADC指令的情况下，实现（A）+（B） C。

（5）用一条指令把CX中的整数转变为奇数（如原来已是奇数，则CX中数据不变，如原来是偶数，则（CX）+1 形成奇数）。

答：（1） LAHFOR AH,80HSAHF（2） MOV CL,4ROL AL,CL（3） MOV CX,0NEG BXJC CHGJMP GOCHG: MOV CX,1GO: NEG AXSUB AX,CX（4） MOV CL,AMOV AL,BMOV X,ALCHECK:INC XDEC CLJNZ CHECK（5） OR CX,0001H7.试给出下列各指令的机器目标代码。

（1）MOV BL,12H [SI]（2）MOV 12H [SI],BL（3）SAL DX,1（4）AND 0ABH [BP] [DI],1234H答：（1）100010 1 0 01 011 100 00010010=8A5C12H（2）100010 0 0 01 011 100 00010010=885C12H（3）110100 0 1 11 100 010=0D1E2H（4）100000 0 1 10 100 011 10101011 00000000 00110100 00010010=81A3AB003412H8.执行下列指令：STR1 DW ‘AB’STR2 DB 16DUP(?)CNT EQU $-STR1MOV CX,CNTMOV AX,STR1HLT执行完成之后，寄存器CL的值是多少？寄存器AX的值是多少？答：因为CNT=16+2=18，所以CX=18=0012H,所以CL=12H=0001,0010；AX中装入的是‘AB’的ASCII码值，其中‘A’在高位AH中，‘B’在低位AL 中，所以AX=4142H=0100,0001,0100,0010。

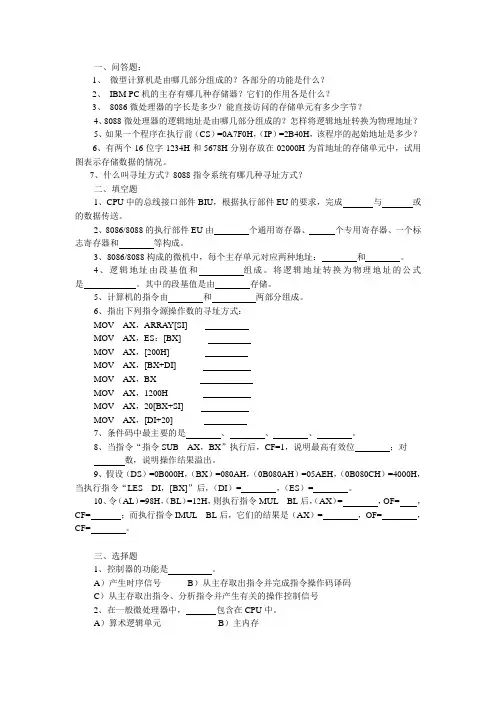

微机原理习题集第四章
