材料选用手册

  • 格式：doc
  • 大小：2.03 MB
  • 文档页数：54

常用材料选用及标记手册 材 料 选 用 手 册 1 前 言

为方便产品设计开发，简化设计过程中的材料选用和规范统一，并结合我公司常用的各类材料，特编制本材料手册，以供各位产品设计人员在产品设计开发过程中查询和使用。 本材料手册规定了黑色金属材料、有色金属材料和非金属材料的牌号、标准号、规格、用途、标记示例及技术要求等内容，并编入了相关性能数据，以供查用。 研发部设计人员在产品研发、设计、选材、标记时，均应按本材料手册规定执行。 如在研发设计过程中，使用本材料手册规定以外的材料时，应先到研发部标准化处进行材料登记后，方可使用。标准化人员应及时汇总新材料，并适时修订编入本材料手册。 由于页数较多，设计人员可在目录页中找到想看的章节，按住Ctrl键，用鼠标点所想看的章节就到了这一章节。如要回到目录页，按住Ctrl键，用鼠标点任一章的名称就回到了目录页。

参考资料 1、机．械工业常．用材料标．准汇编（ 行业标准 ） JCB 2、中．国工业材．料大典． ZCD 3、机．械设．计手册．(．第四版．．．)．（机械工业出版社） JSC 4、实．用有色．金属材．料手册 SSC 5、常．用电．工材．料手册 CDC 6、电．线电．缆手册． DDC 7、国．内粉．末冶金标．准汇编 GFB 8、磨．料与磨．具国家标．准汇编 MMB 9、供．应商资．．料汇编 GSZ 材 料 选 用 手 册

2 目 录 前言 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1

第一章 铸造金属材料﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 3

第二章 钢和钢材 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 7 第三章 铝和铝材 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 20 第四章 铜和铜材 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍24 第五章 其它金属材料 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍27 第六章 塑料 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍31 第七章 橡胶 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍38

第八章 其它 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 41

第九章 电机专用材料 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍47

第十章 砂轮、砂纸 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍52 材 料 选 用 手 册

3 第一章 铸造金属材料 一、铸铁、铸钢件

1、 灰铸铁 YB/T 036.2-1992 ( ZCD-1 P5 ) 铸铁类别 牌号 铸件壁厚 (mm) 最小抗拉强度σb MPa 硬度牌号 铸件上的硬度范围(HB) 密 度 (g/cm3) 用 途

铁素体 灰铸铁 HT100 2.5～10 130 H145 最大不超过170 7.2 适用于低应力和不重要的零部件，如盖、

外罩、手轮、支架等

10～20 100 20～30 90 30～50 80

铁素体 珠光体 灰铸铁 HT150 2.5～10 175 H175 150～200 7.2

适用于中等

应力的零部件，如底座、床身、工作台、阀体等

10～20 145

20～30 130 30～50 120

珠光体 灰铸铁 HT200 HT250 2.5～10 220 H195 170～220 7.2 适用于较大应力零部件，如汽缸体、齿轮、机座、床身、活塞、齿轮箱、油缸等

10～20 195 20～30 170 30～50 160 4.0～10 270

H215 190～240 7.35 10～20 240 20～30 220 30～50 200

孕育 铸铁 HT300 HT350

10～20 290 H235 210～260 7.35 适用于受力

较大的床身、机座、主轴箱、卡盘、齿轮等，大型发动机的曲轴、气缸体、气缸盖等 20～30 250 30～50 230 10～20 340

H255 230～280 7.35 20～30 290

30～50 260 标记示例：铸铁 HT150 YB/T 036.2

2、 球墨铸铁件 GB/T 1348-1988 ( JSC-1 P3-76 ) 牌号 单铸试块机械性能 供参考 特性与用途 σb MPa σ0.2 MPa δ

% HB 组织

QT 600-3 600 370 3 190 ～ 270 珠光体 + 铁素体

机械性能优于灰铸铁，且加工性、铸造性优良，近来应用较广，用于发动机曲轴、凸轮轴、连杆、缸套、缸体、齿轮、前后桥桥壳等。

标记示例：铸铁 QT600-3 GB/T 1348 材 料 选 用 手 册 4 3、 一般工程用铸造碳钢件 GB/T 11352-1989 ( ZCD-1 P22 ) 牌号 屈服 强度 (σs) MPa 抗拉强度 (σb) MPa 延伸率δ (%) 按 合 同 热处理 旧牌号 收缩率ψ (%) AKV (J) 冲击值AK

(J/cm2)

ZG230-450 230 450 22 32 25 4.5 正火（N）、 淬火回火（QT） ZG25 ZG270-500 270 500 18 25 22 3.5 ZG35 ZG310-570 310 570 15 21 15 3 ZG45 标记示例：铸钢 ZG230-450 GB/T 11352 4、 铸造合金钢 JB/T 6402-2006( JSC-1 P3-67 )

牌号 机 械 性 能 热处理 屈服强度 σs(MPa) 抗拉强度

σb(MPa) 延伸率 δ5(%) 收缩率ψ(%) 冲击值Ak (J/cm2) 硬度

(HB) ZG40Cr1 345 630 18 26 － 212 正火+回火

ZG20CrMo 245 460 18 30 24 － 调质 标记示例：铸钢 ZG40Cr1 JB/T 6402 二、铸造有色金属 1、 压铸铝合金 GB/T 15115-1994 ( ZCD-2 P292 )

牌号 代号 主要化学成分% 力学性能≥

Si Cu Mn Mg Fe Al 抗拉强度σb N/mm2

延伸率δ(%) 硬度

HB

YZAlSi12 YL102 10～13 ≤0.6 ≤0.6 ≤0.05 ≤1.2 余 220 2 60 YZAlSi10Mg YL104 8～10.5 ≤0.3 0.2～0.5 0.17～0.3 ≤1 余 220 2 70 YZAlSi12Cu2 YL108 11～13 1～2 0.3～0.9 0.4～1 ≤1 余 240 1 90 YZAlSi9Cu4 YL112 7.5～9.5 3～4 ≤0.5 ≤0.3 ≤1.2 余 240 1 85 YZAlSi11Cu3 YL113 9.6～12 1.5～3.5 ≤0.5 ≤0.3 ≤1.2 余 230 1 80 YZAlSi17Cu5Mg YL117 16～18 4～5 ≤0.5 0.45～0.65 ≤1.2 余 220 ＜1 － YZAlMg5Si1 YL302 0.8～1.3 ≤0.1 0.1～0.4 4.5～5.5 ≤1.2 余 220 2 70

JIS H5302-2000 （日本标准）

ADC6 ≤1.0 ≤0.1 0.4～0.6 2.5～4.0 ≤0.8 余 266 6.4 65

ADC12 9.6～12 1.5～3.5 ≤0.5 ≤0.3 ≤1.3 余 228 1.4 74 标记示例：压铸铝合金 YZAlSi11Cu3 GB/T 15115 其中：ADC6、ADC12为日本铝合金代号，标记示例：压铸铝合金 ADC6 JIS H5302 材 料 选 用 手 册 5 2、压铸锌合金 GB /T 13818-1992( ZCD-2 P565 ) 牌号 代号 主要成分% 抗拉强度σb N/mm2 延伸率δ% 硬度HB 冲击韧性ak J Al Cu Mg Zn

ZZnAl4Y YX040 3.5～ 4.3 0.02～0.06 其余 250 1 80 35 ZZnAl4Cu1Y YX041 0.75 ～1.25 0.03～0.08 其余 270 2 90 39 ZZnAl4Cu3Y YX043 2.5～3 0.02～0.06 其余 320 95 42 标记示例：压铸锌合金 ZZnAl4Y GB/T 13818 3、 压铸镁合金GB/T 19078-2003

铸造 工艺 牌号 状态代号 拉伸试验结果≥ 布氏硬度HB A5mm球径 抗拉强度 Rm/(N/mm2) 规定非比例 延伸强度Rp02/(N/mm2) 延伸率A/%

模压铸造 (D)

AZ81A F 200～250 140-160 1～7 60～85 AZ91D F 200～260 140-170 1～6 65～85 AM20S F 150～220 80-100 8～18 40～55 AM50A F 180～230 110-130 5～15 50～65 AM60B F 190～250 120-150 4～14 65～70 AS21S F 170～230 110-130 50～70 AS41B,AS41S F 200～250 120-150 3～12 55～80 标记示例：压铸镁合金AZ91D GB/T 19078 4、 压铸铜合金GB/T 15116-1994( ZCD-2 P21 )

牌号 代号 主要成分% 抗拉强度σb N/mm2 延伸率δ% 硬度HB 冲击韧性ak J Cu Pb Al Si Mn Fe Zn

YZCuZn40Pb YT40-1 58.0～63.0 0.5～1.5 0.2～0.5 _ _ _ 余 300 6 85 35

YZCuZn16Si4 YT16-4 79.0～81.0 2.5～4.5 _ _ 余 345 25 85 39 YZCuZn30Al3 YT30-3 66.0～68.0 2.0～3.0 _ _ _ 余 400 15 110 42 YZCuZn35Al2Mn2Fe YT35-2-2-1

57.0～65.0 0.5～2.5 _ 0.1～3.0 0.5～2.0 余 475 3 130

标记示例：压铸铜合金YZCuZn40Pb GB/T 15116

合集下载

产品知识手册地板

产品知识手册地板

●实木地板●人造地板●塑料地板●竹地板●装潢知识地板木地板纹理自然天成，与室内装饰物能和谐相配，另外，它还有两个优点：第一是无污染，它源于自然，成于自然，无论怎样加工始终不失自然本色。

第二是导热率小，冬暖夏凉。

地板一般分为☐实木地板☐人造板地板☐塑料地板☐竹地板1、实木地板1)实木地板按加工工艺可分为☐实木素板☐实木漆板2〕实木地板按材质可分为☐软木地板块☐硬木地板3〕实木地板按板形可分为☐平口实木地板☐企口实木地板☐拼花实木地板☐竖木地板☐集成地板4〕实木地板的常规尺寸☐250mm×50mm×12~22mm☐300mm×50mm×12~22mm☐600mm~900mm×75~125mm×18mm5〕木地板选购考前须知☐索要木地板的标准说明书：☐认准环境标志：☐自己进展实测。

对着横板的芯头闻，闻到味道很刺鼻，同时感到眼睛不舒服的即为不合格产品，不适合于家庭用。

任何一种木制品，只要是有着正常嗅觉功能的消费者能闻出异味，其甲醛释放量就在我国绿色木制品标准的５倍以上;☐买地板要看“色牢度〞,“色〞是地板的外表花色，“牢度〞是指耐用度。

主要是关注地板会不会褪色的问题。

6〕怎样检查木地板的质量☐采用条形企口型木地板时，厚薄应一致，企口条之间缝隙拼接应该严密，不得超过0.2mm，含水率不得超标。

☐拼接后应成正方形，用尺量地板对角误差不超过1mm。

☐企口条之间贴面应该中整，贴面缝隙不超过1mm。

☐木地板应是同一材质，无虫蛀、死节、色差小、外表光洁。

☐产品包装有厂名、商标。

☐选油漆质量不管亮光或哑光漆地板，挑选时均应观察外表漆膜是否均匀、饱满、光洁，有无漏漆、鼓泡、孔眼。

2、人造板地板人造板地板可分为☐三层实木复合地板☐多层实木复合地板☐胶合木地板☐强化复合地板1)人造地板的常规尺寸☐1290mm×190mm×☐1290mm×195mm×6mm ☐1300mm×194mm×7~8mm ☐1380mm×195mm×8mm3、塑料地板1)塑料地板可分为：☐PVC 塑料地板☐PVC卷材☐石英地板砖2)塑料地板常规尺寸3)塑料地板选购考前须知☐材料的质量等级☐塑料地面颜色和图案☐选购的数量和方法4、竹地板竹木地板的构造一般分为UV漆层、装饰层、基材层、防潮层，质地坚实耐磨、色泽柔和靓丽、竹纹清新自然、竹香怡人。

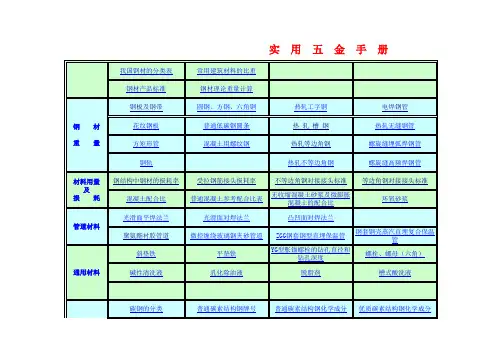

实用五金手册
