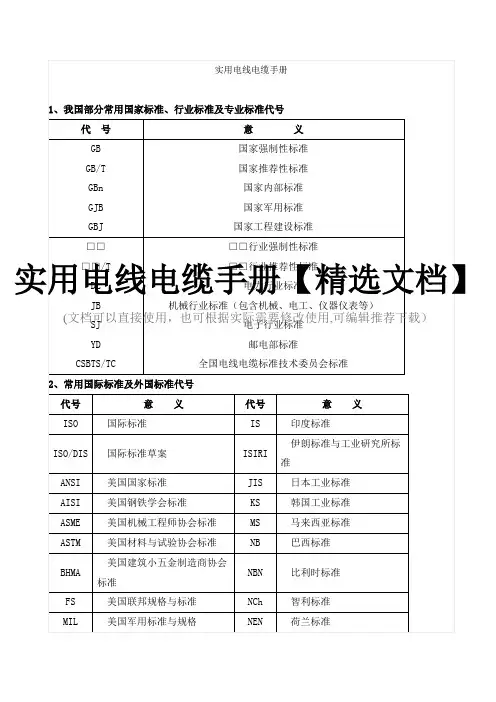

超实用电线电缆手册
13)复绞线填充系统η复
η复= η1η2×100(%)
式中:η1η2——分别为股线绞合和复绞时的填充系数(%)。
14)复绞线重量W复
W复= W股Z股K复(kg/km)
式中:W股——复绞中的股数;
K复——复绞的绞入系数。
15)空心线芯:一般用于高压电缆导电线芯,内通绝缘体(如充油电缆的绝缘油)。
16)单圆线构成空心线芯的外径及重量
外径D按下式计算:
D = D支+ 2nd +2t (mm)
式中:D支——内撑螺旋管外径(mm)
n——铜单线的绞制层数
d——铜单线直径(mm)
t——屏蔽层厚度(mm)
重量W按下式计算:
W = W支+ W铜+ W屏(kg/km)
W铜= (π/4)d²ZKmρ (kg/km)
式中:W支——内撑螺旋管重量;
W铜——铜线重量;
W屏——屏蔽层重量。
17)Z或弓形单线空心线芯的外径及重量
外径D按下式计算:
D = Do + 2t = Do + 2(t1 + t2) (mm)
式中:Do ——型线绞合后的孔径(mm);
t ——型线绞合后的总厚度;
t1—— Z形线厚度(mm);
t2——弓形线厚度(mm);
18)压缩绞线及紧压线芯:架空线用压缩绞线和电缆导电线芯用圆形紧压线芯,其结构、绞合和紧合工艺及截面形状完全相同。它们的外径都小于普通绞线。
19)压缩绞线与紧压线芯的截面积S
π 1
S = — d2 Z —(mm²)
4 μ
式中:d——单线直径;
z——单线根数;
μ——紧压时单线延伸系数,取以下的经验值:
截面为25~70mm²,μ=1.05;95~120mm²,μ=1.035;截面≥150mm²,μ=1.04。
20)压缩绞线及紧压线芯的重量W
π 1
S = — d2 Z —Kmρ (kg/km)
4 μ
式中:Km——平均绞入系数;
ρ——材料密度(g/cm3)
如果绞线是由不同直径的单线构成,则计算时应对d2 Z的乘积,分别进行计算。
21)实体绝缘层:这是一种常见的绝缘层,它包括挤包或纵包橡皮绝缘、挤包或涂覆的塑料绝缘和漆膜等。
