机械加工中误差产生的原因分析

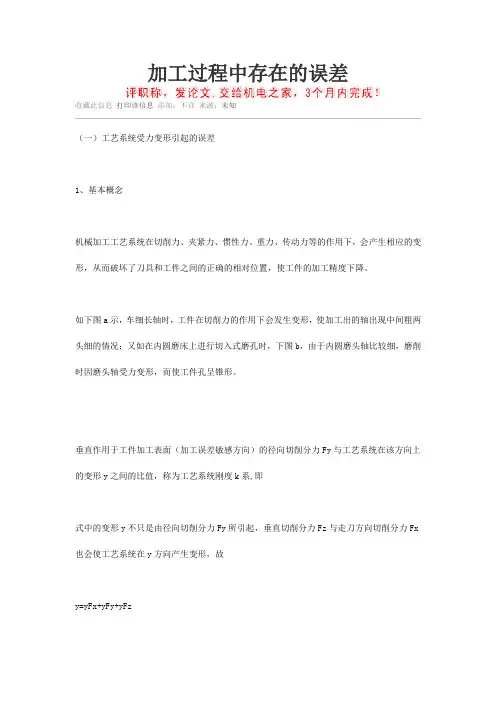

加工过程中存在的误差收藏此信息打印该信息添加：不详来源：未知（一）工艺系统受力变形引起的误差1、基本概念机械加工工艺系统在切削力、夹紧力、惯性力、重力、传动力等的作用下，会产生相应的变形，从而破坏了刀具和工件之间的正确的相对位置，使工件的加工精度下降。

如下图a示，车细长轴时，工件在切削力的作用下会发生变形，使加工出的轴出现中间粗两头细的情况；又如在内圆磨床上进行切入式磨孔时，下图b，由于内圆磨头轴比较细，磨削时因磨头轴受力变形，而使工件孔呈锥形。

垂直作用于工件加工表面（加工误差敏感方向）的径向切削分力Fy与工艺系统在该方向上的变形y之间的比值，称为工艺系统刚度k系,即式中的变形y不只是由径向切削分力Fy所引起，垂直切削分力Fz与走刀方向切削分力Fx 也会使工艺系统在y方向产生变形，故y=yFx+yFy+yFz2、工件刚度工艺系统中如果工件刚度相对于机床、刀具、夹具来说比较低，在切削力的作用下，工件由于刚度不足而引起的变形对加工精度的影响就比较大，其最大变形量可按材料力学有关公式估算。

3、刀具刚度外圆车刀在加工表面法线（y）方向上的刚度很大，其变形可以忽略不计。

镗直径较小的内孔，刀杆刚度很差，刀杆受力变形对孔加工精度就有很大影响。

刀杆变形也可以按材料力学有关公式估算。

4、机床部件刚度1）机床部件刚度机床部件由许多零件组成，机床部件刚度迄今尚无合适的简易计算方法，目前主要还是用实验方法来测定机床部件刚度。

分析实验曲线可知，机床部件刚度具有以下特点：（1）变形与载荷不成线性关系；（2）加载曲线和卸载曲线不重合，卸载曲线滞后于加载曲线。

两曲线线间所包容的面积就是加载和卸载循环中所损耗的能量，它消耗于摩擦力所作的功和接触变形功；（3）第一次卸载后，变形恢复不到第一次加载的起点，这说明有残余变形存在，经多次加载卸载后，加载曲线起点才和卸载曲线终点重合，残余变形才逐渐减小到零；（4）机床部件的实际刚度远比我们按实体估算的要小。

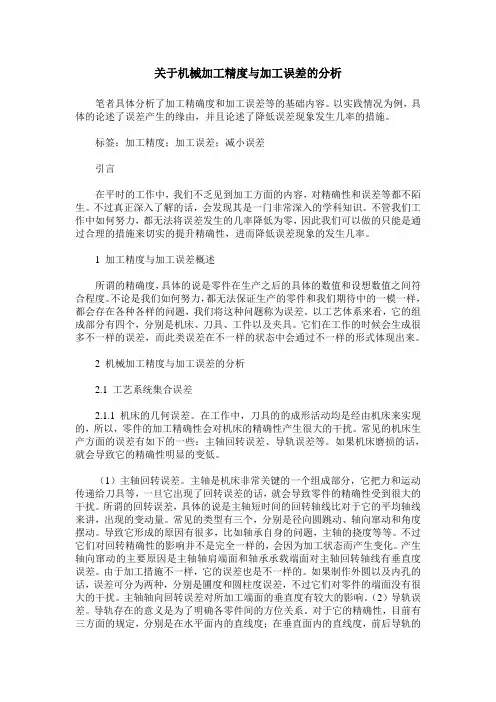

关于机械加工精度与加工误差的分析笔者具体分析了加工精确度和加工误差等的基础内容。

以实践情况为例，具体的论述了误差产生的缘由，并且论述了降低误差现象发生几率的措施。

标签：加工精度；加工误差；减小误差引言在平时的工作中，我们不乏见到加工方面的内容，对精确性和误差等都不陌生。

不过真正深入了解的话，会发现其是一门非常深入的学科知识。

不管我们工作中如何努力，都无法将误差发生的几率降低为零，因此我们可以做的只能是通过合理的措施来切实的提升精确性，进而降低误差现象的发生几率。

1 加工精度与加工误差概述所谓的精确度，具体的说是零件在生产之后的具体的数值和设想数值之间符合程度。

不论是我们如何努力，都无法保证生产的零件和我们期待中的一模一样，都会存在各种各样的问题，我们将这种问题称为误差。

以工艺体系来看，它的组成部分有四个，分别是机床、刀具、工件以及夹具。

它们在工作的时候会生成很多不一样的误差，而此类误差在不一样的状态中会通过不一样的形式体现出来。

2 机械加工精度与加工误差的分析2.1 工艺系统集合误差2.1.1 机床的几何误差。

在工作中，刀具的的成形活动均是经由机床来实现的，所以，零件的加工精确性会对机床的精确性产生很大的干扰。

常见的机床生产方面的误差有如下的一些：主轴回转误差、导轨误差等。

如果机床磨损的话，就会导致它的精确性明显的变低。

（1）主轴回转误差。

主轴是机床非常关键的一个组成部分，它把力和运动传递给刀具等，一旦它出现了回转误差的话，就会导致零件的精确性受到很大的干扰。

所谓的回转误差，具体的说是主轴短时间的回转轴线比对于它的平均轴线来讲，出现的变动量。

常见的类型有三个，分别是径向圆跳动、轴向窜动和角度摆动。

导致它形成的原因有很多，比如轴承自身的问题，主轴的挠度等等。

不过它们对回转精确性的影响并不是完全一样的，会因为加工状态而产生变化。

产生轴向窜动的主要原因是主轴轴肩端面和轴承承载端面对主轴回转轴线有垂直度误差。

机械制造加工误差的统计分析一、实验目的：1．通过实验掌握加工精度统计分析的基本原理和方法，运用此方法综合分析零件尺寸的变化规律。

2．掌握样本数据的采集与处理方法，正确的绘制加工误差的实验分布曲线和x-R图并能对其进行正确地分析。

3．通过实验结果，分析影响加工零件精度的原因提出解决问题的方法，改进工艺规程，以达到提高零件加工精度的目的，进一步掌握统计分析在全面质量管理中的应用。

二、实验用材料、工具、设备1.50个被测工件；2.千分尺一只（量程25～50）；3.记录用纸和计算器。

三、实验原理：生产实际中影响加工误差的因素是复杂的，因此不能以单个工件的检测得出结论，因为单个工件不能暴露出误差的性质和变化规律，单个工件的误差大小也不能代表整批工件的误差大小。

在一批工件的加工过程中，即有系统性误差因素，也有随机性误差因素。

在连续加工一批零件时，系统性误差的大小和方向或是保持不变或是按一定的规律而变化，前者称为常值系统误差，如原理误差、一次调整误差。

机床、刀具、夹具、量具的制造误差、工艺系统的静力变形系统性误差。

如机床的热变形、刀具的磨损等都属于此，他们都是随着加工顺序（即加工时间）而规律的变化着。

在加工中提高加工精度。

常用的统计分析有点图法和分布曲线法。

批零件时，误差的大小和方向如果是无规律的变化，则称为随机性误差。

如毛坯误差的复映、定位误差、加紧误差、多次调整误差、内应力引起的变形误差等都属于随机性误差。

鉴于以上分析，要提高加工精度，就应以生产现场内对许多工件进行检查的结果为基础，运行数理统计分析的方法去处理这些结果，进而找出规律性的东西，用以找出解决问题的途径，改进加工工艺，提高加工精度。

四、实验步骤：1．对工件预先编号(1～50)。

2．用千分尺对50个工件按序对其直径进行测量，3. 把测量结果填入表并将测量数据计入表1。

表内的实测值为测量值与零件标准值之差，单位取µm五、 数据处理并画出分布分析图：组 距： 44.59)35(1411min max =--=--=-=k x x k Rd µm 5.5=d µm 各组组界： ),,3,2,1(2)1(min k j dd j x =±-+ 各组中值： d j x )1(min -+16.1111-==∑=ni i x n x µm 28.12)(1112=--=∑=ni i x x n σ六、 误差分析1.加工误差性质样本数据分布与正态分布基本相符，加工过程系统误差影响很小。

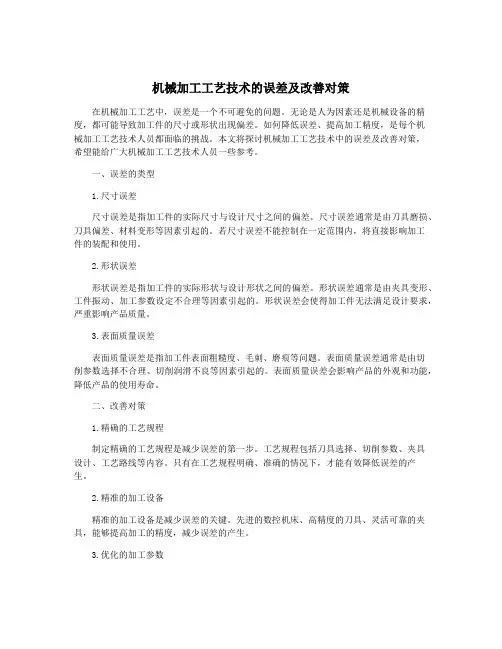

机械加工工艺技术的误差及改善对策在机械加工工艺中，误差是一个不可避免的问题。

无论是人为因素还是机械设备的精度，都可能导致加工件的尺寸或形状出现偏差。

如何降低误差、提高加工精度，是每个机械加工工艺技术人员都面临的挑战。

本文将探讨机械加工工艺技术中的误差及改善对策，希望能给广大机械加工工艺技术人员一些参考。

一、误差的类型1.尺寸误差尺寸误差是指加工件的实际尺寸与设计尺寸之间的偏差。

尺寸误差通常是由刀具磨损、刀具偏差、材料变形等因素引起的。

若尺寸误差不能控制在一定范围内，将直接影响加工件的装配和使用。

2.形状误差形状误差是指加工件的实际形状与设计形状之间的偏差。

形状误差通常是由夹具变形、工件振动、加工参数设定不合理等因素引起的。

形状误差会使得加工件无法满足设计要求，严重影响产品质量。

3.表面质量误差表面质量误差是指加工件表面粗糙度、毛刺、磨痕等问题。

表面质量误差通常是由切削参数选择不合理、切削润滑不良等因素引起的。

表面质量误差会影响产品的外观和功能，降低产品的使用寿命。

二、改善对策1.精确的工艺规程制定精确的工艺规程是减少误差的第一步。

工艺规程包括刀具选择、切削参数、夹具设计、工艺路线等内容。

只有在工艺规程明确、准确的情况下，才能有效降低误差的产生。

2.精准的加工设备精准的加工设备是减少误差的关键。

先进的数控机床、高精度的刀具、灵活可靠的夹具，能够提高加工的精度，减少误差的产生。

3.优化的加工参数合理的加工参数能够降低误差的产生。

比如选择合适的切削速度、进给量和切削深度，可以有效控制加工件的表面质量误差；合理的切削参数选择，可以减少刀具的磨损和偏差，降低尺寸误差的产生。

4.严格的质量控制严格的质量控制是减少误差的保障。

通过检测、测量、校正等手段，及时发现并纠正加工误差，确保产品的质量达标。

5.人员的技术培训技术人员的技术培训是减少误差的基础。

只有技术人员具备足够的加工技术知识、操作技能，才能正确使用加工设备，合理制定工艺规程，有效控制误差的产生。
