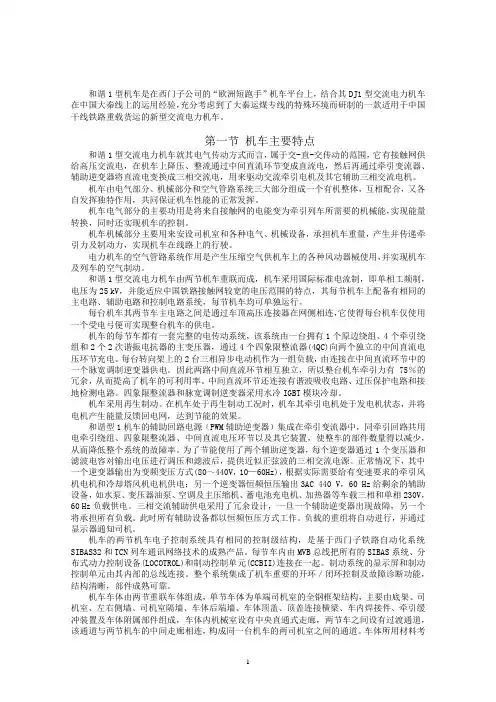

和谐1型机车是在西门子公司的“欧洲短跑手”机车平台上，结合其DJ1型交流电力机车在中国大秦线上的运用经验，充分考虑到了大秦运煤专线的特殊环境而研制的一款适用于中国干线铁路重载货运的新型交流电力机车。
第一节机车主要特点和谐1型交流电力机车就其电气传动方式而言，属于交-直-交传动的范围，它有接触网供给高压交流电，在机车上降压、整流通过中间直流环节变成直流电，然后再通过牵引变流器、辅助逆变器将直流电变换成三相交流电，用来驱动交流牵引电机及其它辅助三相交流电机。
机车由电气部分、机械部分和空气管路系统三大部分组成一个有机整体，互相配合，又各自发挥独特作用，共同保证机车性能的正常发挥。
机车电气部分的主要功用是将来自接触网的电能变为牵引列车所需要的机械能，实现能量转换，同时还实现机车的控制。
机车机械部分主要用来安设司机室和各种电气、机械设备，承担机车重量，产生并传递牵引力及制动力，实现机车在线路上的行驶。
电力机车的空气管路系统作用是产生压缩空气供机车上的各种风动器械使用，并实现机车及列车的空气制动。
和谐1型交流电力机车由两节机车重联而成，机车采用国际标准电流制，即单相工频制，电压为25 kV，并能适应中国铁路接触网较宽的电压范围的特点，其每节机车上配备有相同的主电路、辅助电路和控制电路系统，每节机车均可单独运行。
每台机车其两节车主电路之间是通过车顶高压连接器在网侧相连，它使得每台机车仅使用一个受电弓便可实现整台机车的供电。
机车的每节车都有一套完整的电传动系统，该系统由一台拥有1个原边绕组、4个牵引绕组和2个2次谐振电抗器的主变压器，通过4个四象限整流器(4QC)向两个独立的中间直流电压环节充电。
每台转向架上的2台三相异步电动机作为一组负载，由连接在中间直流环节中的一个脉宽调制逆变器供电。
因此两路中间直流环节相互独立，所以整台机车牵引力有75％的冗余，从而提高了机车的可利用率。
中间直流环节还连接有谐波吸收电路、过压保护电路和接地检测电路。
第二章 电力机车车体第二章电力机车车体电力机车从侧面来看，分为上下两大部分结构。
上部称为车体，下部称为转向架。
车体由底架、侧墙、车顶和车顶盖及司机室构成的壳形结构，在车体的内部，安放着各种机械、电气设备。
因此车体不仅需要足够的刚度和强度，以便承受各个方向的静载荷和冲击载荷，而且在结构上要力求满足整齐、通畅，从而为机务乘务人员和检修工作人员提供安全、方便的工作场所。
本章以SS4改和HXD1、HXD3型电力机车为主型机车，除了对车体的功能、要求和类型作必要的阐述外，将重点介绍上述3种车型车体的结构组成和特点。
第一节 车体概述一、车体的功能车体就是电力机车上部的车厢部分，如图2-1所示。
它的用途主要表现在以下几个方面：（1）用来安装各种电气设备和机械设备，并保护车体内各种设备不受雨、雪、风沙的侵袭。
（2）是乘务人员操纵、维修、保养机车的场所。
1电力机车构造2（3）传递垂向力：承受车体内各种设备的重量，并经支承装置传给转向架以至钢轨。
（4）传递纵向力：接受转向架传来的牵引力、制动力，并传给设在车体两端的牵引缓冲装置，以便牵引列车运行或实行制动。
（5）传递横向力：机车在运行时，还要承受各种原因形成的横向力的作用，如离心力、风力等。
图2-1 电力机车结构图二、对车体的要求由于车体的作用和工作时受力的复杂性，为了使电力机车安全平稳的运行，车体必须满足以下几点：（1）车体尺寸应纳入国家规定的机车车辆限界尺寸内。
（2）有足够的强度和刚度：即在机车允许的设计结构速度内，保证车体骨架结构不发生破坏和较大变形，以确保行车安全和正常使用。
（3）适当减轻自重。
重量分布均匀，重心尽量低，以适应高速行车的需要。
（4）结构要合理。
车体结构必须保证设备安装、检查、保养以及检修更换的便利。
（5）作为先进的动力，车体应尽量改善乘务员的工作条件，完善通风、采光、取暖、瞭望、降噪、乘凉等措施。
第二章 电力机车车体 （6）高速机车要有流线型车体外形，以减少运行时的空气阻力。
关于 FXD3型客运电力机车司机室结构设计与分析【摘要】FXD3型客运电力机车择取运用双机重联技术形式，内部安装设置有弹性架悬两轴转向架结构，主轴部分总重量为19.50t，轮周功率参数项目为11200.00kW，每节车厢均设置有一个司机室，中间设置走廊，机械间内部各类技术设备遵照斜对称原则加以安排布置。
文章将会围绕FXD3型客运电力机车司机室结构设计与分析，展开简要阐释。
【关键词】FXD3型客运电力机车；司机室；结构设计；研究分析早在19世纪初期，全世界首条铁路在英国的建设形成，为世界交通运输事业的历史发展进程造成了影响深远的革命性冲击。
铁路运输形式的主要特点，在于运输过程安全性相对较好、运输过程效率相对较高、运输距离覆盖范围长、运输货物承载数量多、运输费用水平低，以及运输服务适应范围广等，具备着陆路运输形式、水路运输形式，以及空中运输形式无法比拟的技术特点。
从1950年开始，伴随着空中运输形式和高速公路运输形式的快速稳定发展改良，其运输能力相较过往发生的显著改善提升，引致铁路运输形式原本具备的竞争优势逐渐弱化。
为有效解决摆脱铁路运输形式在发展进程中面对的被动局面，我国通过引入运用包含电子器件组成部分的电气传动技术系统，将原本运用的内燃机车逐步替换成电气机车，继而在改善提升机车运行过程总体能效条件下，实现了对环境污染问题发生程度的有效控制降低。
一、铁路机车司机室技术未来发展的基本趋势鉴于我国铁路交通运输事业目前具备的总体发展局势，在未来一段时期之内，铁路机车司机室技术还应当在模块化层面、安全性技术性能层面、密封技术性能层面、减震技术性能层面、降噪技术性能层面、保温技术性能层面，以及舒适性层面寻求获取更加充分的改善提升。
要持续加大指向人机工程学技术领域，以及工业造型设计技术领域的研究开发工作实施力度，积极提升新型材料和高强度钢材料在铁路机车司机室中的应用比例，在支持满足铁路机车司机室制造领域的强度需求条件下，支持实现铁路机车司机室生产制造环节的材料质地轻量化技术控制目标。
