焊接坡口的选择原则
焊接坡口是为加强焊缝强度和防止焊接变形而设置的。
选择合适的焊接坡口是保证焊接质量的关键之一。
下面将详细介绍焊接坡口的选择原则。
第一步，确定坡口类型。
坡口可以分为直坡口、斜坡口、V型坡口、X型坡口、U型坡口等多种类型，不同的类型适用于不同的工件。
一般来说，直坡口适用于板材的对接焊，V型坡口适用于管道的管对管对接焊，而U型坡口适用于连接板和管道的对接焊。
因此，在选择坡口类型时，需要综合考虑工件的形状和使用要求，以确定适合的坡口类型。
第二步，确定坡口尺寸。
坡口尺寸的大小直接影响焊接缝的质量和强度。
过浅的坡口会降低焊接强度，过深的坡口则容易产生焊接变形。
因此，需要根据不同类型的坡口确定不同的尺寸。
一般来说，坡口的深度应该等于板材厚度的一半，而坡口的宽度应该略大于焊接材料的直径。
第三步，确定坡口的加工方法。
坡口的加工方法直接关系到焊接的质量和效率。
在选择加工方法时，需要根据坡口类型和尺寸确定加工设备和工艺，并考虑材料的相容性和加工成本等因素。
第四步，确定坡口的检验方法。
坡口的检验方法可以分为目视检验和非破坏性检验两种。
目视检验适用于简单坡口，能够检测到明显的瑕疵和缺陷；而非破坏性检验可以检测到隐蔽缺陷，可以保证焊接质量的可靠性。
综上所述，选择合适的焊接坡口首先需要根据工件的形状和使用要求确定坡口类型，然后确定坡口尺寸、加工方法和检验方法，保证焊接质量的可靠性和稳定性。
同时，需要留意焊接坡口的选择和加工的成本，选择最优的方案，提高焊接质量和效率。
修船船体工程部船体工艺标准目录一、船体标准工艺 (3)（一）、板材对接坡口形式与尺寸 (3)（二）、构件的切口形式 (6)（三）、过档与补板形式 (10)（四）、流水孔、透气孔、通风孔形式 (14)（五）、特殊工艺（舭龙骨结构、吊货杆修理） (18)二、精度标准与超差处理 (23)三、焊接通用工艺要求 (30)工艺标准一、船体标准工艺：（一）、板材对接坡口形式与尺寸：1、手工电弧焊对接接口（见下表）（续）2、埋弧自动焊对接接头（二）、构件切口形式1、型材端部的切口（1）、非固定端部的切口（2）、固定端部的切口（三）、过档与补板形式：（1）、直通型切口（2）、腹板焊接型切口：（3）、非水密补板型切口与补板（4）、水密补板型切口与补板（5）、镶嵌型切口（四）、流水孔、透气孔、通风孔形式：（1）、流水孔的形式与尺寸（2）、透气孔的形式和尺寸：（3）、通焊孔的形式和尺寸：（4）、说明①、流水孔DR、DL、透气孔AR，通焊孔RN、LN、RC、不使用于高强度钢构件。
用于高强构件的非水密通焊孔需作专门的设计。
②、流水孔DR、DL，透气孔AR，通焊孔RN、LN、RC的角端应进行包角焊。
③、流水孔、通焊孔当需要放大时，其总开孔的最大尺寸不得超过相应截面高度的1/4。
在液舱吸口附近或尖舱底部需加大的开孔，应满足入级规范的有关规定。
④、在高应力区（或使用小规格型材时）的非密通焊孔RN、LN、RC，可用相应的水油密通焊孔WR、WL、WC代替。
⑤、当通焊孔兼作流水孔时，可选用流水孔尺寸。
（五）、特殊工艺：1、A型舭龙骨结构形式和主要尺寸：本标准使用于船长等于或大于90m的货船，其他船舶可参照使用。
实止裂孔φ252、 船用吊货杆修理工艺及技术要求： ⑴、 裂纹的修理 1.1、吊货杆周向（横向）裂纹长度小于吊货杆该处直径并无凹陷及其它缺陷时允许进行焊补修复，否则应切换损坏部分。
周围裂纹修理后应加焊覆板。
吊货杆纵向焊缝上的纵向裂纹焊补修复后可不加覆板。

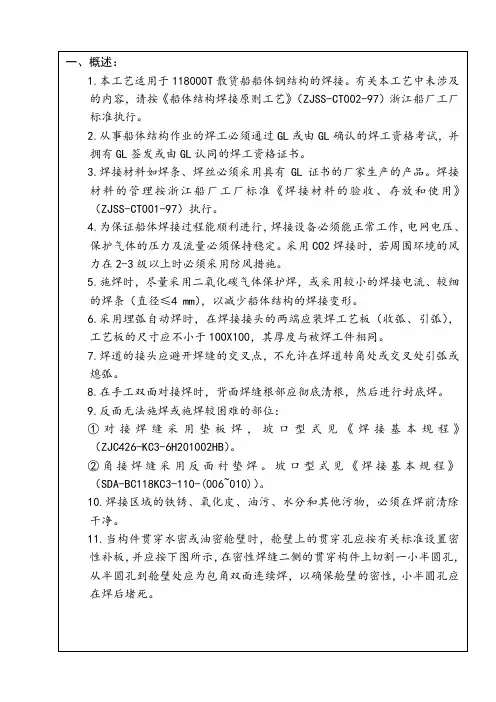

分段焊接原则工艺编制：.校核：.审批：.本原则工艺对船体分段、上层建筑装焊各个环节的质量控制、建造要求等作原则阐述，以确保工程质量满足设计要求。
一. 生产前期准备1.1 生产设计生产前，分段、上层建筑图纸必须经过生产设计细化，配备：制作胎架图、样板表、零件图（板材、型材；并对是否冷加工加以区分）、平面板架图、拼版成型图、曲面板架图、框架图、元件成型图、分段制造工作图、分段总装图、各类套料图、零件清单、材料清单等配备齐全。
1.2 技术交流开工前，车间应与有关设计人员协调，落实解决生产施工中的图纸以及施工中可能预见的各种装焊工艺上的技术问题、质量控制点的控制办法，以保证产品的质量和生产的连续。
1.3 材料准备工程材料清单配备材料，并对材料的材质、数量、平整度等进行核对检查，避免偏差。
二. 制作要领2.1 预处理及制作加工准备2.1.1 钢板在下料切割前，应进行矫平等预加工处理，钢板矫平后不得出现折皱、翘曲等影响质量的现象，表面不应有明显的凸痕和其它损伤，必要时应进行局部整修或打磨、整平。
2.1.2 号料前应清除钢材表面油污、氧化皮等污物，并进行车间底漆预处理（板材预处理方由合同规定）。
2.1.3号料前应检查钢板的牌号、规格、质量，确认无误合格后，方可号料。
2.1.4号料所划的切割线必须正确清晰，号料尺寸偏差满足规范。
2.1.5各类钢结构部件的零件，应采用气割切割，并优先考虑数控切割和自动、半自动气割。
手工气割只能用于次要零件或切割后仍需边缘加工的零件。
2.1.6气割前应将料面上的浮锈及脏物清除干净，钢料应放平、垫稳，割缝下面应留有空隙。
2.1.7气割零件尺寸允许偏差应符合下列规定：2.1.7.1不同厚度板材拼接削斜要求根据船规的要求，不同厚度钢板进行焊接时，其厚度差大于3mm，则应将厚板的边缘削斜，使其均匀过渡（见图）。
如厚度差小于等于3mm，则不削斜。
A：无坡口要求（薄板）d ﹥3mm 时，则L ≧3d ，且Lmin ＝20mm 图1 无坡口B ：有坡口要求.d ﹥3mm 时，则 L ≧3d ，且Lmin ＝图2 坡口开在板厚差一侧d ﹥3mm 时，则 L ≧3d ，且Lmin ＝图3 坡口开在板厚差一侧 C: FCB 法接头参见图3d ﹥2mm 时，则L ≧6d ，且Lmin ＝30mm ，Lmax ＝Max （3d,45mm ）D: 垂直气电焊（CV ）对坡口削斜要求：与采用垂直气电焊焊接接头相交的对接接缝，如其拼接接头存在板厚差而削 斜，则应在现场对靠近垂直气电焊对接接缝坡口边缘100mm 范围内区域进行打 磨，使此局部削斜过渡的斜坡满足L ≧5d 。
