1 兰新铁路第二双线（新疆段）LXTJ5标 路基电缆槽 （井）施工技术交底

中铁二局兰新铁路第二双线项目部四工区 二О一 0 年 ？ 月 2

技术交底记录表 编号： 工程项目名称 路基电缆槽（井）技术交底

主持人 交底人 时间 地点

交 底 内 容

接 受 人 员

记录人 记录时间 交底内容： 3

1. 编制目的 明确电缆槽（井）工艺流程﹑操作要点和相应的工艺标准，指导﹑规范电缆槽施工。 2 .作业准备 3.1在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 3.2现在施工机械、人员配置满足施工要求。 3使用材料 3.1钢筋混凝土电缆槽、电缆井混凝土混凝土强度等级一般采用C25，钢筋混凝土盖板的强度等级不得低于C35；水泥应采用强度不低于42.5级的硅酸盐水泥、普通硅酸盐水泥。 3.2细骨料应选用级配合理、质地均匀坚固、吸水率低、空隙小的洁净天然河沙，也可选用专门机组生产的人工砂，不宜使用山砂，钢筋混凝土用细骨料细度模数为3.0～2.3，粗骨料应采用5～10mm的碎石。矿物掺合料应选用品质稳定的产品宜为粉煤灰、磨细粉煤灰、矿渣粉或硅灰。掺合料使用要符合有关标准，不得对制品产生有害影响，使用前必须进行试验验证。 3.3外加剂应采用减水率高、塌落度损失小、适量引气。能明显提高混凝土耐久性且质量稳定的产品。外加剂与水泥应有良好的相容性严禁使用氯盐类外加剂，拌合水可采用饮用. 3.4活性粉末混凝土原材料技术指标必符合《客运专线活性粉末混凝土（RPC）材料人行道板、盖板暂行标准》的要求。

4. 选用方法 4.1电缆槽 4.1.1电缆槽采用通信共槽、电力分槽式，通信信号槽与电力槽采用钢筋混凝土整体预制，中间采用隔离板隔离，电缆槽均设置于路肩上。 4.1.2电缆槽按结构型式分为盖板式电缆槽和整体式电缆槽，设计时应优先选用整体式电缆槽。同时为统一的外形尺寸和美观，通一条线路或桥隧间同一区段采用同一型式的电缆槽。 4.1.3 为保证施工质量，电缆槽应采用现场集中预制或工厂制作。电缆槽泄水孔应预制成孔，其它预留孔采用现场集中或工厂出厂前钻孔。 4.2电缆井 4.2.1电缆井I、II、III、共三种类型，现场采用钢筋混凝土浇注。其中I型电缆井适用于一般地段通信、信号或牵引供电线缆过轨或设余长；II型电缆井适用于中继站处通信、信号线缆合井过轨和牵引供电线缆过轨；III型电缆井适用于电力线缆过轨或设余长。 4.2.2当区间路基铺设盖板式电缆槽时，电缆井只在过轨处设置，电缆井间距根据过轨点位置确定；各类线缆余长采用电缆槽内蛇形敷设设置，电缆井内可不设余长。当区间路基铺设整体式电缆槽，过轨点间距交大，尚需在过轨点间设置电缆井以便线缆余长和敷缆；通信信号（包括过轨电缆井）一般500m左右设置一处，电力电缆井（包含过轨电缆井）一般250m左右设置一处。 4.2.3电缆井两侧设挂钩。当线缆经过电缆井时，设置余长或过轨的线缆应在电缆井井底敷设，其它线缆应悬挂于电缆井侧壁挂钩上，通信信号线缆悬挂于靠近线路侧挂钩上，电力线缆挂于远离线路侧挂钩上。 4

4.24线缆上下路基侧设上下路基电缆槽与电缆井外侧壁预留槽连通以便上下路基。 4.3盖板 电缆槽（井）盖板按材质分为钢筋混凝土和活性粉末混凝土两种材料，客运专线铁路经技术经济比较后可选用活性粉末混凝土盖板。为保证电缆槽（井）盖板的统一和美观，通一条线路或桥隧间的同一区段应采用同一材质的盖板. 4.4过轨 4.4.1区间路基范围内线缆过轨处均设电缆井。过轨管根数根据需要设置，I型电缆井不超过6根，II 型电缆井不超过8根，III型电缆井不超过10根。 4.4.2为便于敷缆，所需过轨管数量较少时，过轨管应优先在靠近电缆井两侧井壁对称布置（牵引供电过轨外）。同一种类型的线缆设计时应采用单井过轨；当过轨线缆较多，单井过轨难以满足过轨埋设需要时，可采用分井过轨，但相邻电缆井净间距不应小于1m。 4.4.3区间路基范围内牵引供电上网时，靠近牵引供电所接触网可通过电缆井直接上网，远离牵引供电所侧接触上网需过轨后上网。 4.5 路基电缆槽与桥梁、隧道电缆槽采用现浇一定长度的电缆槽在平面及纵断面上进行顺接，区间路基与车站路基电缆槽采用电缆井连接. . 兰新第二双线新疆段路基区段电缆井、电缆槽以及预埋管线设置一览表(电力部分) 1 D1K1600+045 6根-Φ100 90 III型-2个 两侧预留 区间基站，箱变，

2 D1K1600+065 6根-Φ100 90 III型-2个 两侧预留 区间基站，箱变，

3 D1K1600+320 6根-Φ100 90 III型-2个

4 D1K1600+575 6根-Φ100 90 III型-2个

5 D1K1600+830 6根-Φ100 90 III型-2个

6 D1K1601+085 6根-Φ100 90 III型-2个

7 D1K1601+340 6根-Φ100 90 III型-2个

8 D1K1601+595 6根-Φ100 90 III型-2个

9 D1K1601+850 6根-Φ100 90 III型-2个

10 D1K1602+105 6根-Φ100 90 III型-2个

11 D1K1602+360 6根-Φ100 90 III型-2个

12 D1K1602+630 6根-Φ100 90 III型-2个 两侧预留 AT分区所11

13 D1K1602+650 6根-Φ100 90 III型-2个 两侧预留 AT分区所11

14 D1K1602+865 10根-Φ100 150 III型-2个 两侧预留 二塘渠特大桥

15 D1K1604+095 10根-Φ100 150 III型-2个 两侧预留 二塘渠特大桥

16 D1K1604+420 6根-Φ100 90 III型-2个

17 D1K1604+750 6根-Φ100 90 III型-2个

18 D1K1605+015 6根-Φ100 90 III型-2个

19 D1K1605+290 6根-Φ100 90 III型-2个

20 D1K1605+565 6根-Φ100 90 III型-2个

21 D1K1605+840 6根-Φ100 90 III型-2个

22 D1K1606+115 6根-Φ100 90 III型-2个

23 D1K1606+365 6根-Φ100 90 III型-2个

24 D1K1606+640 6根-Φ100 90 III型-2个 两侧预留 区间基站，箱变，

25 D1K1606+660 6根-Φ100 90 III型-2个 两侧预留 区间基站，箱变， 5

26 D1K1606+905 6根-Φ100 90 III型-2个

27 D1K1607+150 6根-Φ100 90 III型-2个

28 D1K1607+395 6根-Φ100 90 III型-2个

29 D1K1607+640 6根-Φ100 90 III型-2个

30 D1K1607+885 6根-Φ100 90 III型-2个

31 D1K1608+130 6根-Φ100 90 III型-2个

32 D1K1608+375 6根-Φ100 90 III型-2个

33 D1K1608+620 6根-Φ100 90 III型-2个

34 D1K1608+865 6根-Φ100 90 III型-2个

35 D1K1609+110 6根-Φ100 90 III型-2个

36 D1K1609+355 6根-Φ100 90 III型-2个

37 D1K1609+600 6根-Φ100 90 III型-2个

38 D1K1609+855 6根-Φ100 90 III型-2个 两侧预留 区间基站，箱变，

39 D1K1609+875 6根-Φ100 90 III型-2个 两侧预留 区间基站，箱变，

40 D1K1610+125 6根-Φ100 90 III型-2个

41 D1K1610+375 6根-Φ100 90 III型-2个

42 D1K1610+625 6根-Φ100 90 III型-2个

43 D1K1610+875 6根-Φ100 90 III型-2个

44 D1K1611+125 6根-Φ100 90 III型-2个

45 D1K1611+375 6根-Φ100 90 III型-2个

46 D1K1611+625 6根-Φ100 90 III型-2个

47 D1K1611+875 6根-Φ100 90 III型-2个

48 D1K1612+125 6根-Φ100 90 III型-2个

49 D1K1612+375 6根-Φ100 90 III型-2个

50 D1K1612+625 6根-Φ100 90 III型-2个

51 D1K1612+875 6根-Φ100 90 III型-2个

52 D1K1613+140 6根-Φ100 90 III型-2个 两侧预留 区间基站，箱变，

53 D1K1613+160 6根-Φ100 90 III型-2个 两侧预留 区间基站，箱变，

54 D1K1613+405 6根-Φ100 90 III型-2个

55 D1K1613+650 6根-Φ100 90 III型-2个

56 D1K1613+895 6根-Φ100 90 III型-2个

57 D1K1614+130 6根-Φ100 90 III型-2个 两侧预留 AT所21

58 D1K1614+150 6根-Φ100 90 III型-2个 两侧预留 AT所21

59 D1K1614+190 6根-Φ100 90 III型-2个 两侧预留 信号中继站28，箱变

60 D1K1614+210 6根-Φ100 90 III型-2个 两侧预留 信号中继站28，箱变

61 D1K1614+450 6根-Φ100 90 III型-2个

62 D1K1614+690 6根-Φ100 90 III型-2个

63 D1K1614+930 6根-Φ100 90 III型-2个

64 D1K1615+170 6根-Φ100 90 III型-2个

65 D1K1615+410 6根-Φ100 90 III型-2个

66 D1K1615+650 6根-Φ100 90 III型-2个

67 D1K1615+890 6根-Φ100 90 III型-2个

68 D1K1616+130 6根-Φ100 90 III型-2个

合集下载

电缆线路施工技术交底

电缆线路施工技术交底

电缆线路施工技术交底表格编号技术交底书项目名称第页共页交底编号工程名称电力工程设计文件图号电缆线路施工施工部位交底地点交底时间交底负责人接受交底人员技术交底内容：电力电缆线路施工附表及附图：附图一：电缆中间头、终端头制作参考图电缆线路施工技术交底一、编制依据1、《客货共线铁路电力工程施工技术规程》Q/CR9657-2015；2、《铁路电力工程施工质量验收标准》（TB10420-2018）；3、《110kV110kV及以下电缆敷设》12D101-5；4、《电缆敷设》D101-1~7；5、电力施工图纸；6、现场调查资料。

二、作业条件1、物资材料设备已到货。

2、电缆电气试验合格。

3、在电缆敷设前进行完整的接口检查并督促相关单位提前整改完成。

三、作业内容电缆通道施工：电缆沟具体线路规划、测量、标桩、划线，电缆沟开挖及地下管道、线路探测，电缆沟整理、电缆过轨钢管穿设、电缆槽铺设及整理。

电缆敷设：电缆展放（过轨、）、电缆整理（电缆中间头制作、电缆过轨、电缆爬架、电缆爬坡、电缆槽加盖板、电缆直埋、电缆电缆沟回填、）填写电缆敷设记录、四、技术要求（一）电缆通道施工技术要求1、电缆沟具体线路规划、测量、划线技术要求：（1）大方向应严格按照电缆走向示意图执行；（2）和既有铁路、地埋光电缆、管道和构建物等之间的距离严格按照相关技术规程及规范执行；（3）电缆径路应避免电缆受机械外力、腐蚀、热源、虫害、水浸泡、地中电流和经常性振动等损害；（4）在满足以上及安全条件情况下，尽可能选择最短路径、便于敷设和维护的路径。

2、浅槽敷设电缆沟技术要求（1）本次敷设的电缆有高压贯通线电缆、站场高低压电缆、外电源电缆等，本次开挖电缆沟的深度为800mm，电缆扣槽敷设，回填夯实。

3、电缆过轨、保护管道技术要求：（1）保护管内径不应小于电缆外径的1.5倍（本次电缆过轨、爬壁、爬杆保护管为50、100或150的镀锌钢管）（2）过轨保护管顶部距路基面距离为1.2m，保护管长度应超出路基每侧各1m，站内保护管可超出枕轨头0.5m。

003-××××高速铁路隧道水沟电缆槽盖板预制技术交底

003-××××高速铁路隧道水沟电缆槽盖板预制技术交底


技 术 交 底 书
单位：×××××××××××××××××××× 主送单位 隧道水沟电缆槽盖板预制与安装施工队伍 工程名称 交底内容： 凝土必须捣固密实，混凝土浇筑完后，养护必须大于 24 小时或强度大于 10MPa 后方可 脱模养护。 ⑥盖板预制好后，先用粗砂或粘土平整好堆置场地，应分类进行堆放：正常尺寸（即矩 形）盖板，堆放高度不得超过 3 层。 ⑵盖板铺设： ①盖板铺设前，必须先将水沟、电缆槽内杂物清除。 ②盖板铺设前，对用于铺设的各类盖板进行质量检验：不得缺棱掉角，要求强度合格、 表面平整、周边顺直。 ③盖板铺设时，必须对铺设位置进行找平处理，保证铺设后的盖板表面平整、无翘曲现 象。 ④盖板铺设时，应先明确盖板编号；例如：米拉湾隧道边沟①号盖板，编号为 MLW-SD-BG-①；然后“对号入座”进行铺设，杜绝盖板盖错、盖反等现象发生。 ⑤水沟盖板与电缆槽盖板横向之间，预留有楔形口，便于拆卸、修复。 ⑥铺设时，必须做到“横平竖直” ，应拉线定位。 ⑶质量检验： ①水沟、电缆槽盖板的规格和强度应符合设计要求。 ②盖板应铺设齐全平稳顺直。 ③检验数量：检查 5%； ④检验方法：观察、尺量、检查试验资料。 9、安全及环保要求： ⑴ 安全要求 ①施工人员进入作业现场必须佩带个人防护用品，不准穿拖鞋作业。 ②要配备专职或兼职电工、持证上岗，并具有一定的专业技术，严禁违章作业。 ③焊接作业时，操作人员持证上岗，必须佩戴相应的安全保护用品。 ⑵ 环保要求 ①施工用过的废水要通过沉淀池三级沉淀干净后才能排到水沟内。 ②施工结束后，应对场地进行清理，确保无杂物无安全隐患。 10、盖板尺寸详图见附图 01、02、03、04、05。 11、各隧道盖板预制数量计算过程如下： ⑴分隧道边沟、中央水沟统计。 ⑵各种类型隧道盖板数量如下表：施工队自行考虑损坏率，本交底为设计数量。 编制 复核 接收人 隧道水沟电缆槽盖板预制与安装施工 编号 日期 003 2013 年 03 月 20 日
隧道电缆槽、侧沟

隧道电缆槽、侧沟

2、许村隧道综合洞室另行交底。
二、综合接地安装
1、混凝土施工前，检查洞身预留接地钢筋，测试电阻值，并记录，对不合格的必须返工处理。
2、接地端子均采用桥隧型接地端子。
3、从隧道进口2m处开始，在两侧通信信号电缆槽底部，每间隔100m设置一个接地端子，小于100m的隧道在中部设一处。从隧道进口2m处开始，在两侧通信信号电缆槽靠线路侧壁上，每间隔50m设置一个接地端子，小于50m的隧道在中部设一处。电缆槽侧壁与底部接地端子（如有）设在同里程处。具体要求见“通号（2009）9301－24”。
中国水电路桥公司NGZQ-5标项目部二分部

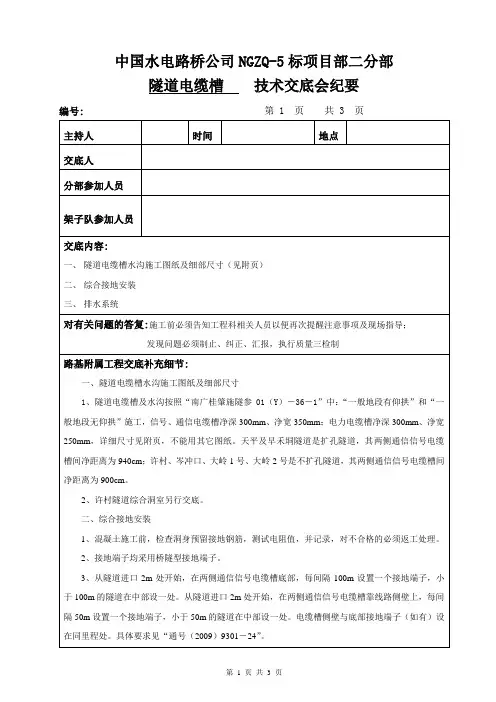

隧道电缆槽技术交底会纪要
