现代通信仿真技术实验七 MATLAB在信号与系统中的应用

MATLAB在模拟仿真中的应用案例分析一、引言MATLAB是一种高级语言与交互式环境，主要用于数值计算、可视化和编程。

它的强大功能和易于学习的特点，使其成为科学计算、工程设计和模拟仿真中广泛应用的工具。

本文将从模拟仿真的应用角度分析MATLAB的相关案例。

二、MATLAB在信号处理中的应用信号处理是一种对信号进行分析、改善或提取信息的方法，应用广泛，如图像处理、音频处理等。

MATLAB中的信号处理工具箱，包括数字滤波器设计、频域分析、时频分析和窗口设计等功能，可以快速处理各种信号。

例如，使用MATLAB进行图像滤波处理，可以去噪、增强图像等，进而提高图像质量。

三、MATLAB在控制系统中的应用控制系统是一种系统，用于控制电子、机械、化工等领域中的过程。

MATLAB中的控制工具箱，包括时间域分析、频域分析等功能，可以快速建立控制系统模型，并对系统进行设计、建模和仿真。

例如，使用MATLAB进行PID控制器设计，可以完成对系统动态响应的控制和稳态误差的调整。

四、MATLAB在通信系统中的应用通信系统是指将信息从一个地方传输到另一个地方的系统。

MATLAB中的通信工具箱，包括数字信号处理、通信系统仿真等功能。

它可以用于多种通信系统，如移动通信、卫星通信等。

例如，使用MATLAB进行OFDM系统仿真，可以模拟系统的传递特性、信道衰落、信道估计等，进而优化系统参数，提高系统的性能。

五、MATLAB在电力系统中的应用电力系统是指将电能从供应地点输送到需求地点的系统。

MATLAB中的电力系统工具箱，包括电网仿真、负荷流分析、短路电流计算等功能，可以对系统进行建模、仿真和优化。

例如，使用MATLAB进行电力系统稳态分析，可以计算系统负载功率、相角、电压等参数，确定系统的安全工作状态。

六、MATLAB在智能算法中的应用智能算法是指在计算机系统上运行的一类算法，它们可以根据数据和先验知识，自动地发现规律、分类或预测结果。

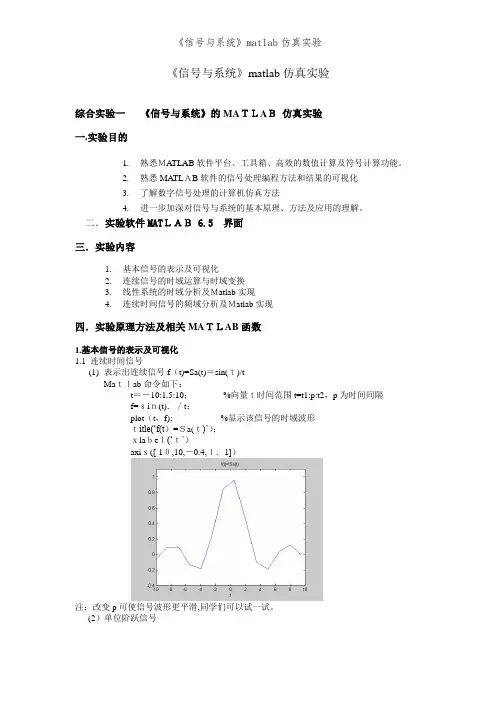

《信号与系统》matlab仿真实验综合实验一《信号与系统》的MAＴＬAＢ仿真实验一.实验目的1.熟悉ＭA TLAB软件平台、工具箱、高效的数值计算及符号计算功能。

2.熟悉MATLＡB软件的信号处理编程方法和结果的可视化3.了解数字信号处理的计算机仿真方法4.进一步加深对信号与系统的基本原理、方法及应用的理解。

二．实验软件MATＬＡＢ 6.5 界面三．实验内容1.基本信号的表示及可视化2.连续信号的时域运算与时域变换3.线性系统的时域分析及Ｍatlab实现4.连续时间信号的频域分析及Ｍatlab实现四．实验原理方法及相关MAＴＬAB函数1.基本信号的表示及可视化1.1 连续时间信号(1)表示出连续信号f（t)=Sa(t)＝sin(ｔ)/tMaｔｌab命令如下：t＝－10:1.5:10；%向量ｔ时间范围t=t1:p:t2，p为时间间隔f=ｓiｎ(t)．／t；plot（t，f); %显示该信号的时域波形ｔitle(‘f(t）=Ｓa(ｔ)’）；ｘlaｂeｌ(‘ｔ’）axiｓ([-1０,10,－0.4,１．1]）注：改变p可使信号波形更平滑,同学们可以试一试。

(2）单位阶跃信号定义阶跃函数functiｏn f=Ｈeaｖｉｓｉｄe(t)ｆ=(t>0)调用阶跃函数ｔ=-1:0.01:３;ｆ=Heaviside（t)pｌot(t,ｆ);axiｓ(［-1,3,-０．2,１.2])；(2)单位冲击信号 (ｔ)定义冲击函数ｆunｃtiｏｎｃｈongjｉ(t1,t2,t0)ｄt=0.01；t=t1:ｄｔ:t2；n＝lengtｈ(t);x＝zｅros(１,ｎ);x(1，（-t0-t1）/dｔ+１)＝1/ｄｔ;stairs（t，x）;axｉｓ([t1，t2,０，1.2/dt])title(＇单位冲击信号δ(t)'）调用的是cｈoｎgji（－1,５,0）;可以试着给别的t1,t２,ｔ0.1.2离散时间信号（1）单位阶跃序列ε(k)定义阶跃序列fｕｎｃtion jｙxulｉe(k1,k2,ｋ0）k=k1:-ｋ0-1;kk=－k0:k２；ｎ=ｌｅnｇth(k);nn=lｅngth（kk）;u=ｚeｒos(1,n); %k０前信号赋值为零ｕu=oｎｅs(1,nn)；%ｋ０后信号赋值为一stｅm(ｋｋ,uu,’ｆilled’)hｏｌd oｎstem（k,u,’filｌeｄ’)holｄｏfftiｔlｅ(‘单位阶跃序列’)aｘis(［k1 k20 1.5］)调用阶跃序列函数ｊｙｘuｌiｅ(-2,６,0)(3)单位序列δ（k)定义单位序列函数ｆuncｔｉonｄwxuliｅ（k1,k2,k0)k=k1：k2;n=lenｇｔｈ(k);ｆ=zeros（１，n);f(1，-k０-k1+1)=1；steｍ(k，f,’fiｌled’）ａxiｓ([k1,k2,0,1.5])titｌe（‘单位序列δ(k)’）调用单位序列函数dｗxｕlie(-3,5,0）２.连续信号的时域运算与时域变换运算、变换的符号运算方法:相加、相乘、移位、反折、尺度变换、倒相已知信号)]2()2([)21()(--+⨯+=ttttfεε,用matlaｂ求f(ｔ＋2),f(t-2)，f(-t),f（2t),-f(t）,并绘出时域波形。

MATLAB在信号处理与通信中的应用指南近年来，随着信息技术的迅速发展，信号处理与通信技术在各个领域中得到了广泛的应用。

而MATLAB作为一种强大的科学计算工具，被越来越多的研究者和工程师所青睐，并被广泛应用于信号处理与通信的研究中。

本文将从三个方面探讨MATLAB在信号处理与通信中的应用，分别为数字信号处理、通信系统设计以及无线通信技术。

一、数字信号处理数字信号处理是信号处理领域的重要分支，利用MATLAB可以方便地实现数字信号的采集、处理和分析。

首先，我们可以利用MATLAB提供的函数和工具箱对信号进行滤波操作，包括低通滤波、高通滤波、带通滤波等。

这些滤波器可以有效地去除信号中的噪声，提高信号的质量。

其次，MATLAB还提供了一系列的分析函数，可以进行信号的频谱分析、时域分析等，帮助我们深入理解信号的特性。

此外，MATLAB还支持自定义函数，可以根据具体需要编写专用的信号处理算法。

二、通信系统设计通信系统设计是指根据特定的需求和要求设计一个完整的通信系统，包括信号编码、调制解调、信道编码和解码等。

而MATLAB提供了一系列工具箱和函数，可以帮助我们进行通信系统设计。

首先，我们可以利用MATLAB提供的信号编码函数生成一些特定格式的数字信号，比如二进制卷积码、汉明码等。

然后，可以利用调制函数对生成的数字信号进行调制操作，包括正交调幅调制（QAM）、频移键控调制（FSK）等。

在信道编码和解码方面，MATLAB也提供了一些函数和工具箱，可以实现常见的编码算法，如卷积编码、纠错码等。

三、无线通信技术无线通信技术是现代通信领域的重要研究方向，可以实现信息的无线传输和共享。

而MATLAB在无线通信技术方面的应用也十分广泛。

首先，MATLAB提供了丰富的无线通信工具箱，可以用于设计和测试各种无线通信系统，比如无线局域网（WLAN），5G通信系统等。

这些工具箱包含了各种常见的通信技术和算法，如码分多址（CDMA），正交频分多址（OFDMA）等。

Matlab技术无线通信系统设计与模拟无线通信技术是现代社会不可或缺的一部分，通过无线通信，人们可以随时随地进行沟通和信息交流。

而在无线通信系统设计的过程中，Matlab技术的应用几乎无可替代。

本文将介绍Matlab在无线通信系统设计与模拟中的重要性和应用。

一、Matlab在无线通信系统设计中的作用1. 信号处理：无线通信系统的关键是信号的处理和传输。

而Matlab提供了丰富的信号处理工具箱，包括数字信号处理、语音与音频处理、波形生成和分析等。

这些工具箱可以帮助工程师对信号进行处理、调整和优化，以达到更好的通信效果。

2. 通信信道建模：无线通信中，信道的特性对通信质量起着至关重要的作用。

Matlab提供了各种通信信道的模型，如瑞利衰落信道、多径信道、高斯信道等。

通过这些模型，我们可以更加准确地评估无线通信系统在实际环境中的性能表现。

3. 码型设计与修正：无线通信中的编码和译码是保证通信可靠性的重要环节。

Matlab提供了一系列的编码译码工具箱，如卷积码、海明码、LDPC码等。

通过这些工具箱，我们可以进行码型的设计、性能评估和修正，以提高通信系统的可靠性。

4. 调制与解调：在无线通信系统中，调制和解调是将数字信号转换为模拟信号并进行传输的关键环节。

Matlab提供了各种调制解调技术的工具箱，如PSK调制、FSK调制、QAM调制等。

这些工具箱帮助我们进行调制解调技术的模拟和仿真，以及性能分析和优化。

5. 天线设计与优化：天线是无线通信系统中的重要组成部分，而天线的性能直接影响通信系统的覆盖范围和传输质量。

Matlab提供了天线设计和优化的工具箱，通过对天线进行仿真和优化，可以得到更好的天线性能，提高通信系统的性能和可靠性。

二、Matlab在无线通信系统模拟中的应用1. 系统性能评估：在无线通信系统设计的过程中，Matlab可以用来模拟和评估系统的性能指标，如误码率、比特误差率、传输速率等。

通过系统性能的模拟和分析，我们可以对系统各个环节进行优化，提高系统的性能和可靠性。
