单侧墙模板台车力学分析计算书

  • 格式：doc
  • 大小：476.50 KB
  • 文档页数：9

全钢大模板地铁单侧墙模板台车力学分析计算书（6.0m＜层高≤7.25m）北京xx模板有限公司二00六年十一月地铁模板台车力学分析计算书——6.0m＜层高≤7.25m一、单侧模板台车技术简介1、单侧支撑简介因砼墙体结构布置要求，只能单侧配设模板，而不能利用穿墙栓控制模板侧压力，只能在单侧模板背侧配设抵抗砼浇筑侧压力的支撑装置，称为单侧支撑。

单侧支撑可分为：刚性三角架，铰接三角架，分段刚性架等。

铰接三角架单侧支撑和台车单侧是xx公司在行业中首创研发并应用的新型单侧模板支撑技术。

2、单侧模板台车结构单侧模板台车包括：混合三角架、万向轮、榀架连接装置、螺旋顶四个部分，并由2榀以上混合三角架连接而成为整体。

其功能：一是施工场地运输模板；二是安装支承单侧墙模。

其辅助相关构造还有地锚和地锚横梁。

混合三角架由梯形桁架和铰接三角架组拼成整体。

二、分析计算内容：1、台车强度分析2、辅件及连接件强度分析三、分析计算依据1、钢结构设计规范：GB50017-20032、建筑工程大模板技术规程：JGJ74-20033、全钢大模板应用技术规程：DBJ01-89-2004四、荷载分析1、基本荷载分析（1）yc＝24 KN/m3；V＝0.75 m/h（单侧墙模施工侧压力不应过大，控制浇筑速度也不宜过快）；β1＝1.2；β2＝1.1；T＝10℃（按地下施工最低温度）；t 0＝15T200+＝1510200+＝8（2）砼最大侧压力：q砼侧＝0.22 yctβ1β2V＝0.22×24×8×1.2×1.1×75.0＝48.29 KN/m2h y ＝c y q 砼侧＝2429.48≈2 m （3）浇筑砼水平荷载q 水平＝6 KN/m 2 2、荷载组合：（1）系数取值：K 活＝1.4 K 恒＝1.2 （2）浇砼侧压力计算值：q 侧计＝K 恒 q 砼侧＋K 活q 水平＝1.2×48.29＋1.4×6＝66.35 2m KN ＝0.066 2m m N（3）计算单元选取：按台车布置最大间距取1050mm （4）台车背楞处模板线荷载：q 线＝1050×0.066＝69.3 mm N ，取q 线＝70 mm N五、台车结构布置及受力分析 1、台车结构布置如图1。

2、台车受力分析： （1）支座反力 M 1＝0R y 4＝-4500q 2)6.6664310(2000q 243102线线++＝221895.6 N ＝221.9 KN ＝- R y 1 R x 1＝4310q 线＋2q 2000线＝371700 N ＝371.7KN （2）杆件内力利用节点法依次对各节点进行受力分析，求得各杆件内力，如图1，杆件上侧及斜上侧所示。

图1 台车布置及受力分析简图六、台车支撑桁架杆件强度分析1、竖背楞（1）构件为双10＃槽钢，材料Q235，q ＝20m kg ，J ＝46mm 10×966.3，r ＝23mm f ＝2mm N 215，A ＝2mm 2549 （2）分析临界承载力[N]背[N]背＝fA ＝215×2549＝548.04 KN （3）强度分析由图1分析知，N m ax 背＝221.9KN [N]背＝548.04 KN> N m ax 背＝221.9 KN 故背楞强度安全。

2、梯形桁架杆件（1）构件为100×6mm 方管，材料取Q235，q ＝17m kg ，A ＝2mm 2160，r ＝38mm ， J ＝46mm 10×114.3 （2） 拉杆强度分析 ①拉杆临界承载力[N]拉[N]拉＝fA ＝215×2160＝464.4 KN ②拉杆最大内力：由图1 N max 拉＝334.6 KN ③拉杆强度分析：[N]拉＝464.4 > N max 拉＝ 334.6 KN 故拉杆强度安全 。

（3）压杆强度分析①压杆N 9－11强度分析： N 9－11＝-192.7933 KN ，L 9－11＝1867.13mm 强度分析λ＝r L 119－＝3813.1867＝49.135φ＝0.861σ9-11＝A φN 119－＝2160861.0107933.1923⨯⨯＝103.7 N/mm 2< f ＝215 N/mm 2②压杆N 4－7强度分析： N 4－7＝256.223KN ，L 4－7＝1000mm 强度分析 λ＝r L 74－＝381000＝26.3φ＝0.95σ4-7＝AN 74φ－＝216095.010223.2563⨯⨯＝124.9 N/mm 2< f ＝215 N/mm 2故压杆强度安全。

（4）小结：桁架杆件强度均安全。

3、斜支撑杆（1） 杆件选择，φ60×3.5，材料Q235，A ＝621mm 2，r ＝20mm按在管中间布置双向φ48×3.5脚手架管进行分析，杆件分析长度减半。

（2） 杆12-15强度分析：N 12－15＝-23.213 KN ；L 计＝2L 1512-＝269.40303＝2015.35 mm λ＝rL 计＝2035.2015＝100.76φ＝0.5491512σ－＝A φN 1512－＝621549.010213.233⨯⨯＝68.09 N/mm 2< f ＝215 N/mm 2故杆12－15强度安全。

（3） 杆11－14强度分析：N 11－14＝-65.068 KN ，L 计＝2L 1411-＝24.2669＝1335 mm λ＝r L 1411－＝201335＝66.75 φ＝0.771411σ－＝A φN 1411－＝62177.010068.653⨯⨯＝136.1 N/mm 2< f ＝215 N/mm 2故杆11－14强度安全。

（4）杆11－13强度分析：N 11－13＝-82.16 KN ，L 计＝2L 1311-＝217.2031＝1015.59 mm λ＝rL 计＝2059.1015＝50.78φ＝0.8521311σ－＝A φN 1311－＝621852.01016.823⨯⨯＝155.3 N/mm 2< f ＝215 N/mm 2故杆11－13强度安全。

（5）T40×6螺杆强度分析：在斜支撑杆两端布置T40×6长400螺杆，规定最大伸长量250mm ，材料Q235， f ＝205 N/mm 2，A n ＝907.9 mm 2 其临界承载力为：[N]压＝A n f ＝907.9×205＝186.1 KN > N 11-13＝82.16 KN 故T40×6螺杆强度安全。

（6）小结：斜支撑杆件强度均安全。

七、辅件及连接件强度分析 1、预埋件（1）预埋件选择及强度分析R 1＝432.9 KN , 4R1＝108.225 KN砼中预埋件选4HRB φ28,接头螺纹M27×3。

d 计＝23.752 mm ，f y ＝300 N/mm 2，A ＝4d 2计π＝443.09 mm 2[N]单＝ f y A ＝300×443.09＝132.93 KN >4R 1＝108.225 KN 故选4HRB φ28螺纹钢预埋件M27×3强度安全。

（2）预埋件埋深参数选择：螺纹钢外形系数：a ＝0.14砼轴心抗拉强度按C30，取f t ＝1.43 N/mm 2 充分强度埋深L 0为 L 0＝aty f f d ＝0.14×43.1300×28＝822.4 mm 按地锚最大承载埋深L 载为：L 载＝L 0y 2f 4d π4R 0＝822.4×30028109.43223⨯⨯π⨯＝604.4 mm 当在端头焊接双φ12－14长150mm 螺纹钢时，实际埋深： L 实＝0.7 L 载＝0.7×604.4＝423.08 mm 取L 实≥500 mm 进行设计。

2、接长锚栓选Q345φ28圆钢 4M27×3，d 计＝23.752mm ，f ＝295 N/mm 2，A ＝4d 2计π＝443.09 mm 2；[N]单＝ fA ＝295×443.09＝130.7 KN >4R 1＝108.225 KN 故选Q345φ28圆钢 M27×3接长锚栓强度安全。

3、地锚横梁（两道）V m ax 剪＝2R 1＝2109.4323⨯＝216.5 KN选双10＃槽，A ＝2548mm 2，f V ＝125 N/mm 2 地锚横梁临界承剪力为（双剪）：[V]横梁＝2A f V ＝2×2548×125＝637 KN > V m ax 剪＝216.5 KN 故地锚横梁选择强度安全。

4、MN 短梁选100×6方管，A ＝2160mm 2，f V ＝125 N/mm 2V m ax 剪＝2R 1＝2109.4323⨯＝216.5 KN[V]短梁＝2A f V ＝2×2160×125＝540 KN > V m ax 剪＝216.5 KN 故MN 短梁选择强度安全。

5、M24螺销及其与背楞接触应力 （1）M24螺销强度分析在支撑杆端头布置M24螺销，C 级标准件，f V ＝140 N/mm 2，A n ＝353mm 2 [V]双剪＝2 A n f V ＝2×353×140＝98.84 KN > N m ax 斜杆＝ N 11－13＝82.16 KN 故M24螺销强度安全。

（2）接触应力按M24螺销与双10＃槽腹板厚5.3mm ，φ26孔分析， t ＝5.3mm ，r ＝12mm ，f c ＝205 N/mm 2 双半圆弧接触面积：A c ＝2πrt ＝2π×12×5.3＝396.6 mm 2[N]c ＝A c f c ＝396.6×205＝81.92 KN ≈ N m ax 斜杆＝ N 11－13＝82.16 KN 故接触强度安全。

6、台车螺旋顶T52×8强度分析 （1）螺杆T52×8，材料Q235A S ＝1452.2 mm 2，f ＝200 N/mm 2，N ＝R 4y ＝221.9 KN[N]＝f AS＝200×1452.2＝290.4 KN＞N＝221.9 KN 故螺杆T52×8强度安全。

（2）螺筒φ70mm，内螺纹T52×8，材料Q235AS ＝4（702－532）＝1642.3 mm2[N]＝f AS＝200×1642.3＝328.5 KN＞N＝221.9 KN故螺筒φ70，T52×8强度安全。

合集下载

墙模板(单面支撑)计算书

墙模板(单面支撑)计算书

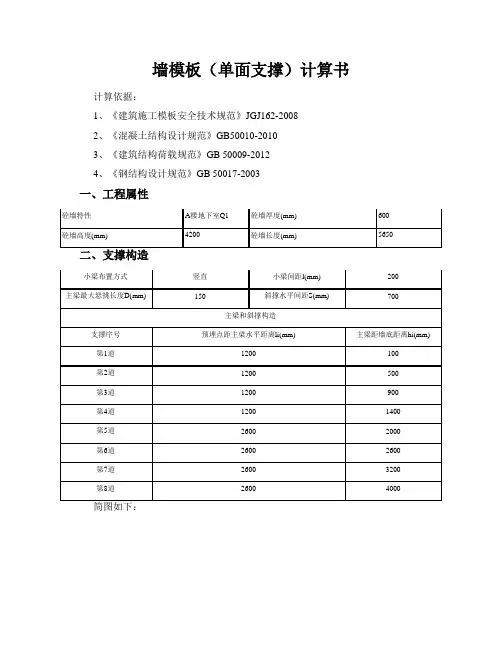

墙模板（单面支撑）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性墙模板单面支撑剖面图墙模板单面支撑正立面图三、荷载组合4k承载能力极限状态设计值S max＝0.9max[1.2G4k+1.4Q3k，1.35 G4k+1.4×0.7Q3k]＝0.9max[1.2×63.000+1.4×1.000，1.35×63.000+1.4×0.7×1.000]＝77.43kN/m2S min＝0.9×1.4 Q3k＝0.9×1.4×1.000＝1.26kN/m2正常使用极限状态设计值Sˊmax＝G4k＝63.000kN/m2Sˊmin＝0kN/m2四、面板验算W＝bh2/6＝1000×152/6＝37500mm3，I＝bh3/12＝1000×153/12=281250mm4 考虑到工程实际和验算简便，不考虑有效压头高度对面板的影响。
