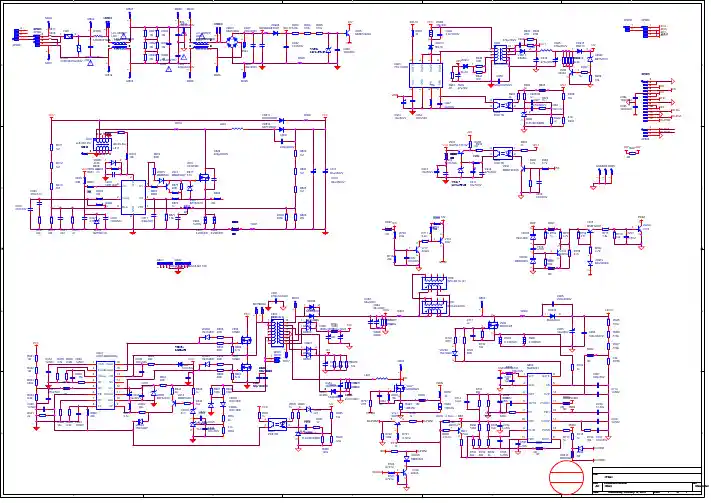

迅维快修—海信液晶电视易发故障检修解析图本文作者：迅维ID（hcrt）液晶电视的故障问题多数都是潜在积少成多的。
所以出现问题必须要看重，下面迅维快修小编详细介绍海信液晶电视易发故障检修解析图。
一、TLM32V66三无亮蓝灯原因：通电后测主板（RSAG7.820.4293）各路供电均正常，但主芯片无温升，测量N21复位输出端电压持续为2V，正常情况下该引脚应在开机瞬间由3.3V变为0V，更换后故障排除。
二、LED50K310X3D开机一段时间后花屏死机原因：本机采用RSAG7.820.4779主板，常见原因是3.3V供电稳压器N105性能不良。
三、TLM32V66A花屏死机或蓝灯亮不开机原因：本机采用RSAG7.820.4204主板，常见原因是1.2V内核供电三端稳压器N6性能不良。
四、LED46K310NX3D三无蓝灯亮或遥控关机后不开机原因：本机采用RSAG7.820.4782电源板，常见原因是PFC电压取样电阻R826 、R827 、R828漏电，取下清洁后重新焊上即可，故障时测PFC电压低于380V。
五、TLM32H78出现横线干扰后花屏死机原因：本机采用RSAG7.820.4293主板，常见原因是FLASHI芯片N14 （MX25L3205）性能不良。
六、TLM26H78不定时死机，遥控及本机按键失效原因：电源转接板RSAG7.820.1855上的5VM供电滤波电容C883（1000RF/16V）性能变差。
七、LED32K10（主板型号RSAG7.820.4705）不定时死机原因：主芯片MST6M182底部接地焊盘接触不良，用热风枪重新加热至焊锡融化即可。
八、TLM4236P电源指示灯忽亮忽暗，不开机故障原因：电源板（型号RSAG7.820.148列5VS供电滤波电容C851（470t.F/16V）性能变差）。
九、TLM32V88PK不定时不开机，电源指示灯亮原因：电源板（RSAG7.820.1666）上VCC反馈电压产生电路中的滤波电容C811、C812容量减小所致，需用47WF/35V电容更换）。
海信LED55W20D（MSD6A628机芯）液晶彩电电路分析海信LED55W20D(MSD6A628机芯)液晶彩电触控框信号流程图海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之3.3Vstb电路3.3Vstb为待机3.3V，通过待机5V转换而来，待机不受控。
用于系统的PM供电、MbootFLASH供电等。
此电压不正常会造成整机不启动。
海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之+5V电路+5V为系统主5V，待机不受控，设计容量为5A。
LED产品中电源板无+5V输出，需要主板通过DC-DC转换而来。
海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之33V_Normal电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之核电VCC1.2V电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之液晶屏TCON供电电路液晶屏的TCON供电采用最常用的MOS管切换电路，实现TCON 供电的切换控制和输入电源选择。
如果此部分电路出故障，如N44损坏，会导致液晶屏无输出，现象表现为黑屏或灰屏（背光亮的时候），或者有音无图。
海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之USB供电电路分别的OPS模块和电视本身USB口供电。
海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之DDR3供电电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之集成运放供电电路此供电不正常会造成VGA输出颜色不正常，或者图像抖动。
海信LED55W20D(MSD6A628机芯)液晶彩电之待机控制电路待机控制采用两级反向的方式，上电时MSD6A628B的控制管脚PWR-ON/OFF默认为高阻状态，这样V2的控制端B为高电平，两级反向后standby为高，电源启动，输出+12V，系统启动。
系统启动后根据EEPROM中读取到的待机状态再来控制PWR-ON/OFF,从而控制整机是出于开机状态还是待机状态。
液晶电视基本电路主要内容⼀、原理框图⼆、标准化电路(器件)(LDO、DC/DC 、9435、330、4052、BAV99、IP4223、BAT54)三、标准化电路（预中放、声表切换、视频输出、mute、双排⽿机mute、reset）?四、简单信号波形五、配屏1.1、液晶电视原理框图LCD 屏是液晶电视的核⼼部件；主板包括模拟信号和数字信号处理，是液晶电视信号处理的核⼼LCD 屏主板电源模块12V,5VStb,24V24V+背光控制逆变器L V D S 接⼝按键,遥控接收1.2、液晶电视信号流程图LVDS主IC(Scaler)MCU Deinterlace Y P B P R 1V G A H D M IADC DecoderA VS -V i d e oAV-out预中放声表伴⾳处理IC功放喇叭⾼频头I F视频(CVBS)AUDIOY P B P R⾳频开关74HC4052AV-AUDIOS 端⼦-AUDIO VGA-AUDIO YPBPR1声⾳YPBPR2声⾳EEPROM FLASH屏电源24V,5VStb,12VDC －DCVCC_IN1VCC-OUT1LDOVCC_IN2VCC-OUT2DDR1.2、液晶电视电源分配图举例(900mA)(30mA)5.0VAOZ1017(2.2A)(200mA)(60mA)(30mA)(100mA)24V 12V(1.2A)(800mA)GND220VGND POWER 5V_SBPWR ON/OFFSVP-QXAOZ10173% REGAMS11175.0V+1.8VFLASHMSP4440G+1.0V+12VDDR2X4AOZ1010TUNER 1.8V3% REG AOZ10171.0V CORE(300mA)(240mA)3% REG 9435(360mA)2.5VBA25AMS11173.3VHDMI(1A)(200mA)(200mA)PWR ON/OFF PWR ON_1.0V (100mA)(80mA)3.3VMCUAMS1117+5Vstb+3.3Vstb BKL BrightIR,LEDBKL ON/OFF TFA9810T12VON_PANEL PANEL LVDSX4 24VGND DT 主板电源分配图⼆、标准化电路(DC-DC&LDO)LDO ：LOW DROPOUT VOLTAGE低压差线性稳压器，故名思意，为线性的稳压器，仅能使⽤在降压应⽤中。
