液晶电视电源板维修经验

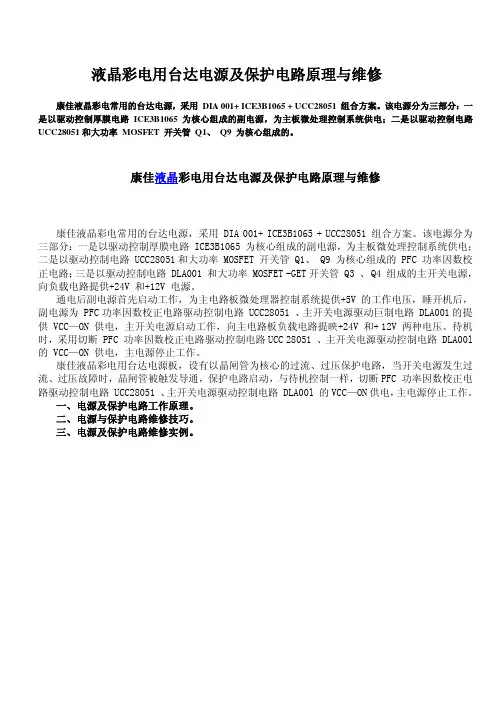

液晶彩电用台达电源及保护电路原理与维修康佳液晶彩电常用的台达电源，采用DIA 001+ ICE3B1065 + UCC28051 组合方案。

该电源分为三部分：一是以驱动控制厚膜电路ICE3B1065 为核心组成的副电源，为主板微处理控制系统供电；二是以驱动控制电路UCC28051和大功率MOSFET 开关管Q1、Q9 为核心组成的。

康佳液晶彩电用台达电源及保护电路原理与维修康佳液晶彩电常用的台达电源，采用 DIA 001+ ICE3B1065 + UCC28051 组合方案。

该电源分为三部分：一是以驱动控制厚膜电路 ICE3B1065 为核心组成的副电源，为主板微处理控制系统供电；二是以驱动控制电路 UCC28051和大功率 MOSFET 开关管 Q1、 Q9 为核心组成的 PFC 功率因数校正电路；三是以驱动控制电路 DLA001 和大功率 MOSFET -GET开关管 Q3 、 Q4 组成的主开关电源，向负载电路提供+24V 和+12V 电源。

通电后副电源首先启动工作，为主电路板微处理器控制系统提供+5V 的工作电压，睡开机后，副电源为 PFC功率因数校正电路驱动控制电路 UCC28051 、主开关电源驱动巨制电路 DLA001的提供 VCC—ON 供电，主开关电源启动工作，向主电路板负载电路提映+24V 和+ 12V 两种电压。

待机时，采用切断 PFC 功率因数校正电路驱动控制电路UCC 28051 、主开关电源驱动控制电路 DLA00l 的 VCC—ON 供电，主电源停止工作。

康佳液晶彩电用台达电源板，设有以晶闸管为核心的过流、过压保护电路，当开关电源发生过流、过压故障时，晶闸管被触发导通，保护电路启动，与待机控制一样，切断PFC 功率因数校正电路驱动控制电路 UCC28051 、主开关电源驱动控制电路 DLA00l 的VCC—ON供电，主电源停止工作。

一、电源及保护电路工作原理。

二、电源与保护电路维修技巧。

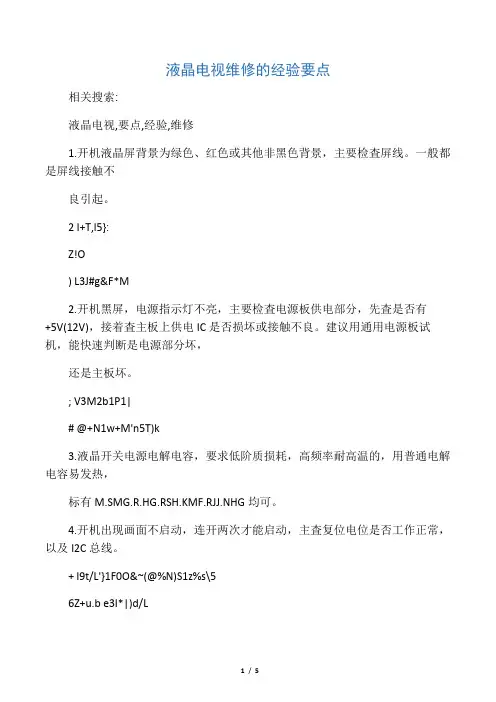

液晶电视维修的经验要点相关搜索:液晶电视,要点,经验,维修1.开机液晶屏背景为绿色、红色或其他非黑色背景，主要检査屏线。

一般都是屏线接触不良引起。

2 l+T,l5}:Z!O) L3J#g&F*M2.开机黑屏，电源指示灯不亮，主要检査电源板供电部分，先査是否有+5V(12V)，接着査主板上供电IC是否损坏或接触不良。

建议用通用电源板试机，能快速判断是电源部分坏，还是主板坏。

; V3M2b1P1|# @+N1w+M'n5T)k3.液晶开关电源电解电容，要求低阶质损耗，高频率耐高温的，用普通电解电容易发热，标有M.SMG.R.HG.RSH.KMF.RJJ.NHG均可。

4.开机出现画面不启动，连开两次才能启动，主査复位电位是否工作正常，以及I2C总线。

+ l9t/L'}1F0O&~(@%N)S1z%s\56Z+u.b e3I*|)d/L5.按键不起作用，主要査按键板上的按键和主板之间的连线，各按键的上拉电阻是否正常，还有CPU按键脚对地短路了也会产生。

) m3M2`)_*].[9FO)#^2m6U*O/d+V%J:W5W6.图像异常，有竖线等，主要检査LVDS插座、LVDS连接线是否正常、DDR 存储器、以及信号排阻焊接是否良好。

7.菜单异常，调到菜单一项无显示并死机，一般都是程序所引起的，将FLASH重写即可。

f7 ]7 P'@! O&K!P1^-o.' A1i5z"}$U0s3_%j5Z7v"n2o4 ~!d!b(Z/h:Y1N7@7y8.开机屏幕点亮一下就黑屏，有伴音，说明高压板的供电24V(或12V)、背光开机电压5V都有的，要没有电压的话，不会点亮。

亮了保护，一般变压器坏的多，其次是场效应管或IC。

7 Z,];](c7H:j5B6g/V3 |/M#q4Q4V(^3k7H)m9.出现开机一个小时后花屏（马赛克），伴音正常，此现象第一个是数字板不良（过孔不通或IC接触不好）；第二个是机子连线接触不好。

液晶电视电源维修的入门方法液晶电视已经成为了人们的家电必需品了，每逢无聊的时候都可以观看一下一些好玩好笑的节目，那么对于液晶电视机电源故障的维修方法有哪些吗?以下是店铺为你整理的液晶电视电源维修的方法，希望能帮到你。

液晶电视电源维修的方法1、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。

当按“待机”键后，CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V)后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。

2、什么是PFC电路呢? PFC电路说白了就是把桥堆整流后的+300V电压升高到+375V----+400V。

这也是液晶电视的电源与CRT 电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同，都一样。

测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常;如果测得电容两端电压为+300V，说明PFC电路未工作，主查PFC振荡集成电路。

3、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。

再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。

如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。

4、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。

其中+5 V 为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。

在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。

5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接(或将一只1.5K左右的电阻与副电源的+5V输出端相连)，整机就处于开机状态，各路电压均有输出。

TCL液晶电视机常⽤电源板的介绍及维修⽅法TCL液晶电视机以其外观漂亮、质量稳定、图像清晰、售后服务完善等诸多原因，在国内市场占有量很⼤。

电源在电视机中⼜是⽐较容易损坏的部分，熟悉并掌握对其维修、代换⽅法就⽐较重要。

TCL液晶电视机采⽤的电源板主要的有以下⼏种：型号：JSK3220-007A/C/D，适⽤机型：LCD26B66/L/P，LCD32B66/L/P，LCD32A71/P等输出电压：+9V，+12V，+24V型号：PWL3711C/3726，适⽤机型：LCD26B66/L/P，LCD32B66/L/P，LCD32A71/P等输出电压： +12V，+24V型号：ON37A，适⽤机型：L26/32E64，LCD32/37K73等输出电压：+5V，+12V，+24V型号：PWL37C，适⽤机型：LCD26/32/37M61，LCD27/32/37/40K73，L32/40/42E9，L32/37/40/42E77等输出电压：+5V，+12V，+24V型号：JSK4330-007/007A适⽤机型：LCD40/42K73，LCD40/42B66-P，LCD40/42A71-P等输出电压：+5V，+12V，，+18V，+24V型号：JSK4338-007适⽤机型：LCD40/42K73B等输出电压：+5V，+12V，，+18V，+24V型号：PWL4202C适⽤机型：LCD40/42/46E77/F，L40/4246E64，LCD40/42/47K73等输出电压：+5V，+12V，，+18V，+24V型号：PWL42C适⽤机型：LCD42/46E77，LCD42M61F，L42M61R等输出电压：+5V，+12V，，+18V，+24V电源板的维修⽅法以PWL37C电源板为例，PWL37C电源板⼜分为: PWL37C01，PWL37C02，PWL37C03，它们的电路原理是⼀样的，主要区别只是电源输出插座不同，其中PWL37C01的电源输出插座为⼀种⼤插座，PWL37C02，PWL37C03的电源输出插座为⼩插座。

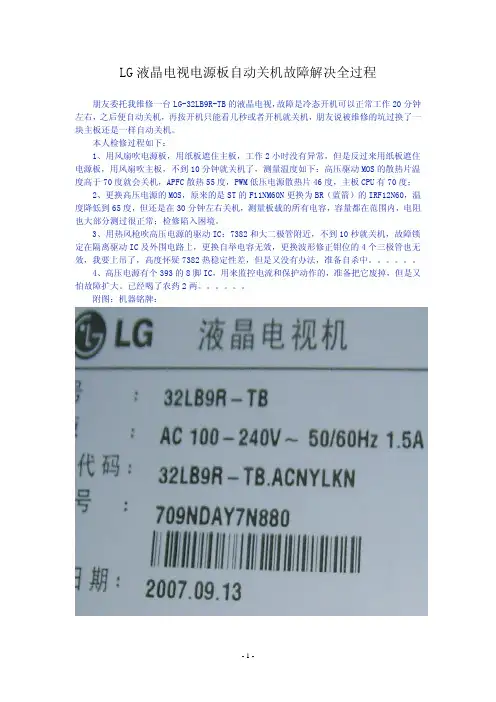

LG液晶电视电源板自动关机故障解决全过程朋友委托我维修一台LG-32LB9R-TB的液晶电视，故障是冷态开机可以正常工作20分钟左右，之后便自动关机，再按开机只能看几秒或者开机就关机，朋友说被维修的坑过换了一块主板还是一样自动关机。

本人检修过程如下：1、用风扇吹电源板，用纸板遮住主板，工作2小时没有异常，但是反过来用纸板遮住电源板，用风扇吹主板，不到10分钟就关机了，测量温度如下：高压驱动MOS的散热片温度高于70度就会关机，APFC散热55度，PWM低压电源散热片46度，主板CPU有70度；2、更换高压电源的MOS，原来的是ST的F11NM60N更换为BR（蓝箭）的IRF12N60，温度降低到65度，但还是在30分钟左右关机，测量板载的所有电容，容量都在范围内，电阻也大部分测过很正常；检修陷入困境。

3、用热风枪吹高压电源的驱动IC：7382和大二极管附近，不到10秒就关机，故障锁定在隔离驱动IC及外围电路上，更换自举电容无效，更换波形修正钳位的4个三极管也无效，我要上吊了，高度怀疑7382热稳定性差，但是又没有办法，准备自杀中。

4、高压电源有个393的8脚IC，用来监控电流和保护动作的，准备把它废掉，但是又怕故障扩大。

已经喝了农药2两。

附图：机器铭牌：电源板A面：电源板B面：经过严格的监测，发现电源板的ERR端口电压异常，主板的ERR端口一直为3.28V,表现为随着高压散热片的温度慢慢升高，电源板ERR端口的电压会从开机冷态下的4.68V缓慢降低到3.19V以下，测试证明，当温度在65度以上和ERR电压低于3.28V时，电视马上关机。

本人原来还想简单地把电源板的ERR端口简单接个上拉电阻就可以了，可是不看不知道，一看真的会吓死人啊，原来该电源板的保护电路严重偷工减料，把本该存在的温度保护电路的零件全部空置了，也就是根本就没有装，取而代之的是一个IN4148组成的简易线性温度监测电路，并且和来自液晶面板模块的保护信号一起并联，通过一个三极管放大后接到ERR 端口。

TCL液晶电视电源维修常见故障案例分析实例1、机型：L42F1590B 机芯：RT49故障现象：不开机。

分析与检修：开机后灯不亮。

测3.3V正常，但是测24V有抖动，说明故障在电源板。

电源板型号为PBE039。

重点检测稳压电路，代换U2（P621）、U3（TL431）开机故障依旧。

当代换到C24时，24V 不再抖动，通电试机故障排除。

实例2、机型: L42E77 机芯：MS88 电源板：PWL42C故障现象:三无。

分析与检修：通电后无5V电压输出，说明待机电路有问题。

首先测量保险F1正常，测量C51（10μF/450V）电容处，300V正常，然后检查IC6（NCP1013）的外围电路没有发现异常，更换了IC6后故障依旧。

后来测量IC6的各脚电压时，发现D28、D26处的电压只有5.6V，而正常时应该在10V以上。

最后把C54（2.2μF/50V）、C37（47μF/50V）电容更换后故障排除。

实例3、机型：L40F1590B 机芯：MT49 电源板：（81-PE371C4-PL200AB）故障现象：不定时自动关机。

分析与检修：该机反馈故障是热机不定时自动关机。

用热风枪给板子加热故障就很快出现，自动关机后测3.3V待机电压正常，待机控制高电位说明主板没有发关机信号，而是电源板自身出故障导致电源无输出。

出故障时测PFC和PWM电路供电都没有。

测光耦PC3的1、2脚导通，3、4脚也是导通的，但Q205的 b极电压为0V，Q205截止了。

Q205是给PFC和PWM供电的，截止了使电源停止工作。

检查保护电路发现稳压管D309（33V）加热后有漏电，使电路误检测PFC电压升高而保护。

更换D309后试机正常。

实例4、机型：L46F2510E 电源板：81-PWE046-PW1故障现象：三无。

分析与检修：机器三无，电源板U5（VIPER17L）已经炸开了。

测量U5外围没有再发现什么明显异常，于是更换U5和R76（0Ω电阻），通电测3.3V待机电压只有2.7V左右，且还不稳定。

TCL液晶电视机常用电源板及故障分析TCL（The Creative Life）是一家中国电子公司，是全球最大的液晶电视制造商之一、TCL液晶电视机采用了现代的液晶显示技术，具有高清画质和丰富的功能。

在TCL液晶电视机中，电源板是一个常见的部件，负责提供稳定的电源供应。

然而，电源板也很容易出现故障，导致电视无法正常工作。

接下来，我们将对TCL液晶电视机常用电源板及故障进行分析。

1. 开关电源板（Switching Power Supply Board）：开关电源板是TCL液晶电视机的主电源板，负责将交流电转换为稳定的直流电，以供给其他各个电路板使用。

它通常由开关电源芯片、电容器和变压器等元件组成。

2. 适配器电源板（Adapter Power Supply Board）：适配器电源板是一种可以外置的电源板，通常带有适配器插座，可以供电给TCL液晶电视机。

它具有让用户更加方便地更换电源的优点。

以上是TCL液晶电视机常用的电源板类型。

接下来，我们将对这些电源板可能出现的故障进行分析。

1.电源不工作：如果电源板无法正常工作，首先需要检查电源线是否插好，电源开关是否打开，电源插座是否正常供电。

如果这些都正常，可能是电源板本身故障。

可以使用万用表检测电源板的输出电压，看是否正常。

如果电源板无输出电压，则需要更换电源板。

2.过载保护：有时候，当电视机使用过多电源时，电源板会自动触发过载保护机制，以保护电路不受损坏。

此时，电源板会关闭输出电源，需要用户减少负载或更换更高功率的电源板。

3.过热保护：当电源板过热时，也会触发过热保护机制，以避免电源板过热引起损坏。

此时，电源板会关闭输出电源，并待冷却后自动恢复工作。

如果电源板反复触发过热保护，可能是电源板散热不良，需要增加散热措施，如清洁电源板周围的灰尘，确保通风良好。

4.短路保护：当电源板输出出现短路时，电源板会自动触发短路保护，以避免电路损坏。

此时，电源板会关闭输出电源，需要用户检查电视机的其他电路板，排除短路故障，然后重新启动电源板。

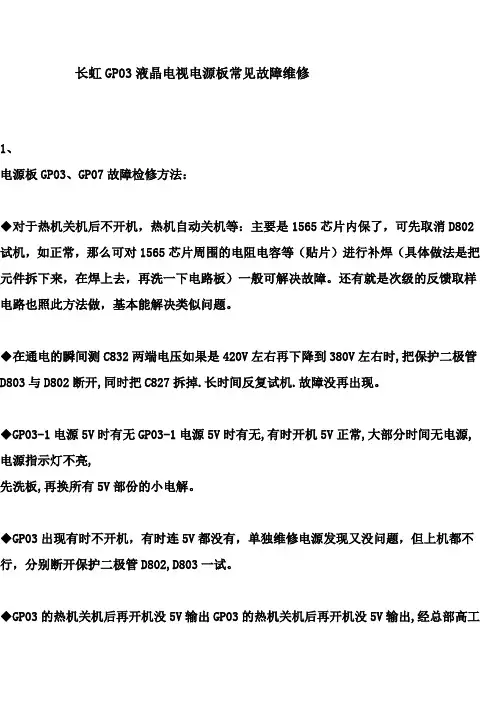

长虹GP03液晶电视电源板常见故障维修1、电源板GP03、GP07故障检修方法：◆对于热机关机后不开机，热机自动关机等：主要是1565芯片内保了，可先取消D802试机，如正常，那么可对1565芯片周围的电阻电容等（贴片）进行补焊（具体做法是把元件拆下来，在焊上去，再洗一下电路板）一般可解决故障。

还有就是次级的反馈取样电路也照此方法做，基本能解决类似问题。

◆在通电的瞬间测C832两端电压如果是420V左右再下降到380V左右时,把保护二极管D803与D802断开,同时把C827拆掉.长时间反复试机.故障没再出现。

◆GP03-1电源5V时有无GP03-1电源5V时有无,有时开机5V正常,大部分时间无电源,电源指示灯不亮,先洗板,再换所有5V部份的小电解。

◆GP03出现有时不开机，有时连5V都没有，单独维修电源发现又没问题，但上机都不行，分别断开保护二极管D802,D803一试。

◆GP03的热机关机后再开机没5V输出GP03的热机关机后再开机没5V输出,经总部高工指点把集成块的12脚外接电容漏电,测不出来,更换就好了,反复试验都正常。

◆GP03上面的C830电容坏了会造成启动电压不足而导致电源停振是通病了。

◆GP03电源板PFC电压究竟是多少伏？今天测量了6块总部己修复的GP03电源板的PFC 电压都是300V左右，不是标称380V，究竟正常不正常哦？应该是单独维修的时候 12V 未接假负载造成的假象。

◆GP03出现有时不开机，有时连5V都没有，在多开几次又好了。

可以考虑一下是不是电源的5V 电源的滤波坏了，有的是 5V振荡坏了，但滤波电容坏的较多。

检查电容没问题后就把STR-E1565的11脚外接的电容取下试试（位号C289），多关注贴片件，大都为漏电引起，开待机控制电路的两个三级管坏得也比较多，还有就是给光耦供电的电阻。

◆GP03-1电源热机关闭后重新开机，指示灯不亮+5V电源不工作，查VD811、812和光耦边的R856可能变质。

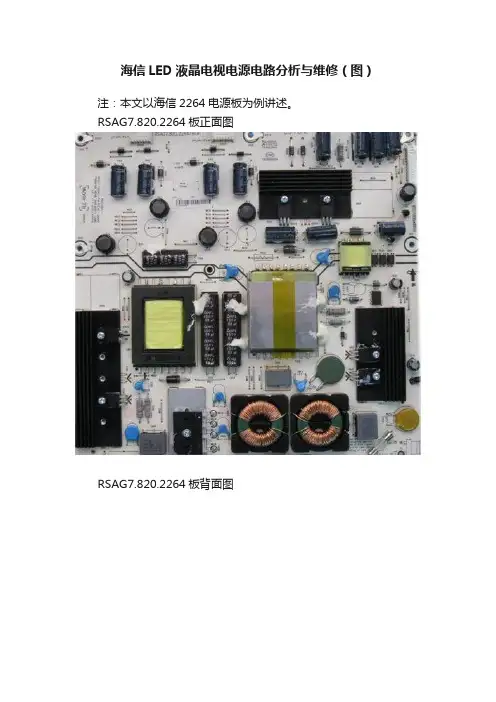

海信LED液晶电视电源电路分析与维修（图）注：本文以海信2264电源板为例讲述。

RSAG7.820.2264板正面图RSAG7.820.2264板背面图图1、电源整体方框图示一、电源输入、滤波、整流部分电路:220V电压经过保险管F802,压敏电阻RV801过压保护,进入由L807、C802、C803、C804、L806等组成的进线抗干扰电路.滤除高频干扰信号后的交流电压通过VB801、C807、C808整流滤波后,得到一个300V左右的脉动直流电压.图2、进线抗干扰、整流滤波部分图示图3、电源输入、滤波、整流电路部分原理图示二、待机5VS电路:图4、5VS电压形成部分方框图示表一 N831 STR-A6059H引脚功能1、待机5VS的形成原理：本机5V待机电压由N831和外围元器件组成,PFC端电压通过开关变压器T901的初级绕组1-3端加到N831的第7脚和第8脚(MOS 管的D极.启动电流输入端)N831开始工作.T901各个绕组产生感应电压.4端和5端绕组感应电压经过R837限流VD832整流C835滤波后,为N831第5脚提供20V直流工作电压.20V电压另外经过待机控制信号PS-ON控制三极管V832控制光耦和V916控制后为PFC电路N810的第8脚供电.2、5V的稳压电路：T901次级绕组经过VD833整流,C838、L831、C839组成的T型滤波器滤波后,形成5VS电压.5V稳压电路由取样电阻R843、R842、R841及N903,光耦N832组成.当5V电压升高时,分压后的电压加到N903的R端,经内部放大后使K端电压降低,光耦N832导通增强,N831的第4脚反馈控制端电压降低,经内部电路处理后,控制内部MOS管激励脉冲变窄,使5VS降到正常值.3、5V的欠压和过流保护电路：N831的第1脚是内电路MOS管源极通过外接电阻R831接地,也是内电路的过流检测端,电流大时起到保护作用.N831的第2脚是掉电欠压检测输入端,电阻R897、R899、R823、R901组成市电电压检测电路,电阻R900和R901组成20V电压掉电检测,当负载加重或者其他原因引起20V电压下降时,电阻R900和R901的分压也随之下降,当降到电路设计的阈值时,电路保护,停止工作.图5、稳压取样回路部分图示图6、市电检测及20V掉电检测部分图示图7、5V待机部分电路原理图示三、待机控制、功率因数校正PFC电路：图8、功率因数校正PFC部分图示表二 N810 NCP33262引脚功能1、PFC的形成：本机的PFC电路由储能电感L811,PFC整流管VD812,N810(NCP33262)及其外围元件组成.当主机发出开机信号后VCC经过R815限流VZ812稳压,C814、C816滤除杂波加到N801的第8脚后,经内部电路给软启动脚第2脚外接电容充电,电平升高后PFC 电路进入工作状态,将整流后的300V电压变换为整机所需380V的PFC 电压.2、PFC详细工作过程：N810的第7脚输出斩波激励脉冲经过灌流电路加到斩波管V811、V810的G极,在激励信号的正半周激励脉冲分别经过R895、VD816、R820、VD815加到两只MOS管的G极,使V811、V810导通.在激励信号的负半周,脉冲经过R836和R821加到V805、V806的B极,V805、V806导通,MOS管的G极电压快速释放,斩波管截止.VZ814和VZ811是斩波管G极过压保护二极管.R1034、R902两只电阻的作用是在关机时泄放掉MOS管G-S间的电压.经过电阻R811、R812、R813、R814分压得到正弦波取样电压进入到N810第3脚,用于校正第7脚输出脉冲波形.由于此电源工作在DCM状态,储能电感L811次级绕组11-13端感应的电压经R816和R868分压后为N810第5脚提供过零检测信号,控制PFC电路内部斩波信号的开启和关断.2、PFC电压的稳压：电阻R826、R827、R828、R805、R829、R830组成PFC电压取样反馈电路,分压后的取样电压送到N810的第1脚,经内部误差放大电路比较后,调整第7脚激励脉冲的输出占空比,控制斩波管的导通时间,以达到稳定PFC电压的目的.3、PFC的过流保护：电阻R849、RR825为PFC电路过流检测电阻.如果出现电源负载异常过重时,MOS管过大的电流流经R825、R849、R825、R849上的压降就会升高,升高的电压经过R823加到N810的第4脚,N810停止工作,起到保护作用.4、PFC市电欠压保护：N810的第2脚是软启动端,该脚外接三极管V804接市电欠压保护电路,当市电电压过低时,由R1028、R1032、R1026、R1030组成的市电电压分压取样电压ER电压为低电平,V804导通,4脚电平为低电平芯片停止工作.图9、待机控制电路部分图示图10、PFC取样反馈电路部分图示图11、市电输入检测部分图示图12、PFC电路部分电原理图示四、100V直流形成电路：图13、NCP1396部分图示图14、100V、12V直流形成部分图示220V交流经过整流滤波,进行功率因数校正后得到400V左右的直流电压送入由N802(NCP1396)组成的DC-DC变换电路.PFC电压经过R874、R875、R876、R877分压后送入N802第5脚进行欠压检测,经运算放大输出跨导电流.开机同时第12脚得到VCC1供电,软启动电路工作,内部控制器对频率、驱动定时等设置进行检测,正常后输出振荡频率.第4脚外接定时电阻R880;第2脚外接频率钳位电阻R878,电阻大小可以改变频率范围;第7脚为死区时间控制,可以从150ns到1us之间改变.第1脚外接软启动电容C855;第6脚为稳压反馈取样输入;第8脚和第9脚分别为故障检测脚.当N802的第12脚得到供电,第5脚的欠压检测信号也正常时,N802开始正常工作.VCC1加在N802第12脚的同时,VCC1经过VD839,R885供给倍压脚第16脚,C864为倍压电容,经过倍压后的电压为195V左右.从第11输出的低端驱动脉冲通过拉电流电阻R860送入V840的G级,VD837、R859为灌电流电路.第15脚输出的高端驱动脉冲通过拉电流电阻R857送入V839的G级,VD836、R856为灌电流电路.当V839导通时,400V的VB电压流过V839的D-S级及T902绕组、C865形成回路,在T902绕组形成下正上负的电动势,次级绕组得到的感应电压,经过VD853、C848整流滤波后得到100V直流电压,为LED驱动电路提供工作电压.次级另一路绕组经过R835、VD838、VD854、C854、C860、整流滤波后得到12V电压给主板伴音部分提供工作电压.次级另一绕组经过VD852、C851、C852、C853整流滤波后得到12V电压.同理,当V840导通,V839截止时,在T902初级绕组形成上正下负的感应电动势耦合给次级.由R863、R864、R865、R832、R869、N842组成的取样反馈电路通过光耦N840控制N802第6脚,使其次级输出的各路电压得到稳定,由C866、R867组成取样补偿电路。

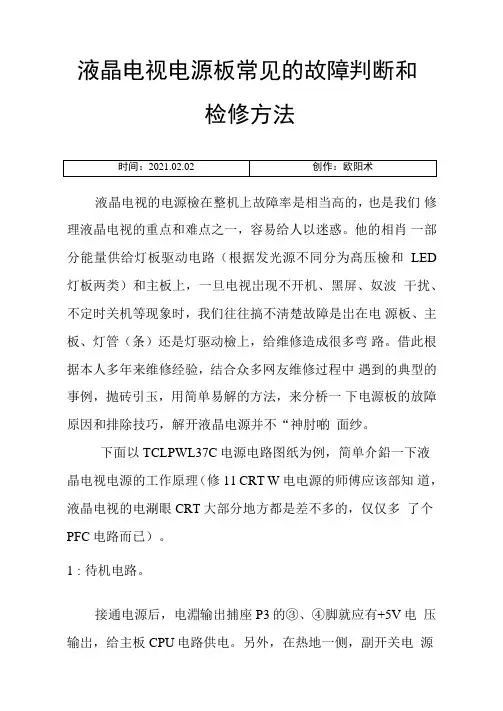

液晶电视电源板常见的故障判断和检修方法液晶电视的电源檢在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。

他的相肖一部分能量供给灯板驱动电路（根据发光源不同分为髙压檢和LED 灯板两类）和主板上，一旦电视岀现不开机、黑屏、奴波干扰、不定时关机等现象时，我们往往搞不淸楚故障是岀在电源板、主板、灯管（条）还是灯驱动檢上，给维修造成很多弯路。

借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分桥一下电源板的放障原因和排除技巧，解开液晶电源并不“神肘啲面纱。

下面以TCLPWL37C电源电路图纸为例，简单介鉛一下液晶电视电源的工作原理（修11 CRT W电电源的师傅应该部知道，液晶电视的电涮眼CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。

1：待机电路。

接通电源后，电淵输出捕座P3的③、④脚就应有+5V电压输岀，给主板CPU电路供电。

另外，在热地一侧，副开关电源变压器T2的④⑤绕组还会输出一组电压，整流滤波后输岀+ 20V,供给主电源的PFC振葫电路和PWM振游电路。

(见图2)如果输出电压不稳定,则检査U IC9 ( TL431 )为中心组成的稳压控制电路。

正常工作时，TL431的①脚电压为2.5 V, 如果该脚电压异常，则说明TL431损坏或其外围元件有I'Oo 故障现象1:无+ 5V 电压输岀。

分桥检修：检查待机电源电路，发现IC1的⑤⑧脚电压为0V,经查眼流电i RB 13端头焊接部分已腕焊。

建议将RB1、RB2、RB13这3只限流电阻換成功率为1W或2W的同阻值电以免再次损坏。

故障现象2:+ 5 V电压在3V左右iOo分析检修：空载试机，+5V电压仍较低，这说明故障在待机电源部分。

检測输出电压电路中的稳压二极管DB4( 6.8V ) 和DB5 ( 20V ),发现DB5击穿，換新后故障排除。

另外，该电路中稳压二极管DB5 ( 20V )、DB10(33V )、DB8 ( 10V )易损坏，其故障现象多表现为+ 5V电压在+4V左右波动。

创维液晶电视电源故障维修实例_液晶电视维修_家电维修论坛-手机版提示说明：在液晶电源中PFC（功率因数校正）电路和主电源驱动芯片均由副电源供电并受待机电路的控制，以下说的无5VS（副电源）同时也无24V、12V输出。

一．32电源版本号5800-PLCD26-01（属自产）1.故障：无5VS检修：V601坏，更换V601和保险故障排除。

说明：V601属于压敏电阻，随电压的升高而内阻减小，在电路中主要起过压保护，在应急时可去掉。

其次如性能不良还会造成家中空气开关跳闸。

2.故障：电源带不起负载检修：检查R603（330欧）供电电阻开路，导致PFC电路不工作，此时大滤波电容两端的电压只有300V（正常为380V），其次ZD605(15V)ZD607(15V)击穿也会造成PFC不工作。

3.故障：无5VS检修：Q615坏，属于贴片NPN型管可用1815代换，这是副电源5V的过压保护电路。

4.故障：5VS输出过低检修：检修为IC431稳压的尖峰吸收电容C670漏电。

更换OK5.故障：无5VS检修：查为副电源IC608（6159）坏。

说明：6159这个芯片损坏较多，多为市电压不稳定引起，D61X 击穿后也会屡烧6159。

6.故障：5V正常无24V12V检修：查为R687限流电阻坏，造成主电源无供电电压更换正常，其次R673、ZD600元件损坏也会同样造成主电源无供电导致无24V12V7.故障：无24V12V检修：查为IC602的20脚（电压检测脚）外接电阻R649（270欧）坏，更换后故障排除。

8.故障：无5VS检修：查为D617损坏更换正常，此管可用RU4B代用，其次此管击穿同时会烧保险。

二．37电源版本号5800-P37T00-13（属自产）1.故障： 12V 24V电压不定时波动并伴有屏闪、断音的现象检修：出现故障时电源吱吱响，经检查为C20（103）不良，更换故障排除。

2.故障：无12V 24V输出检修：测量1555的供电端16V正常，更换1555故障排除出。

液晶电视维修技巧维修案列维修经验长虹LT24630X开机瞬间有音乐、长虹厂标出现，2秒钟左右黑屏无图像，声音正常。

打开后盖检查，直接通电测量12伏、5伏供电电压，发现两次开机电视机启动后，12-5伏电压有正常输出，几秒钟后12伏电源降至为7伏，5伏正常。

该电视的电源板是与高压成为一体的，是电源高压一体板。

根据故障现象分析，认为是高压部分有问题，CPU发出保护指令，起高压保护迫使黑屏。

首先用万用表100欧姆档，仔细测量高压部分的逆变器、逆变升压部分的U302/U303/U304/U305，对比查检未发现问题。

然后检查贴片Q三极管、D场效应管、贴片R电阻，当检查到D301/D302时，发现D301场效应管阻值明显有短路，两边脚阻值只有200欧左右，正常的正反阻值应该在15K以上。

从另外一块旧板子上，找到一个相应的管子代换后，试机一切正常。

这种电视的通病就是，D301/D309场效应管，容易损坏，逆变器也容易开路。

提醒同行；如果碰到相同机型、相同故障，的首先检查该部分元件。

tcl lcd32k73 。

开机红灯亮，遥控开机后变成蓝色的灯，有时正常收看，有时刚出现tcl的log，就不亮了，并且没有声音。

拆开检查，出问题时，高压板上没有24v电压，再查电源板也没有24电压输出，说明是电源板的问题。

检查电源板，发现300v大电容上面只有320v 左右的电压，并且是在开机的时候测到的，就算有时能正常工作，声音图像都正常，此时大电容上面也只有330v左右，说明可能是pfc电路出问题了。

后来查到是l6563的1脚接的rf11，rf12有一个阻值减小到0.9M ,正常是1M.换了以后，大电容上的电压稳定在387v。

彩电工作正常。

此机后壳螺丝拆掉后，前面的塑料框只能往前面拿走，挺难拆的，和显示器的开壳方法差不多。

长虹LT32620A有声音无光栅羊年第一台液晶，按遥控开机键测高压扳的24v正常，反复开关机测有高压输出，拔下屏线重新再装上开机逻辑扳上指示灯闪亮，兰屏出现。

化学工业出版社《液晶电视机集成电源维修精粹》（孙立群、贺学金编著）节选液晶电视电源+背光驱动二合一板维修精粹-1第二章电源+灯管供电型集成电源板精讲与检修第一节长虹FSP160-3PI01型液晶彩电集成电源板故障检修长虹FSP160-3PI01二合一电源板，它应用在长虹LT32710、LT32620、LT32629、LT37710X等多种型号的液晶彩电中。

长虹FSP160-3PI01二合一电源板的开关电源部分主要由集成电路FAN6961完成PFC电压形成，UC3845B完成24V电压形成，STR-W6252完成5V电压形成；逆变电路主要由集成块LX1692IDW完成振荡、驱动、保护及控制。

该电源组件输出4组电压：逆变电路和伴音电路供电的24V/1.5A；待机电压5VSB/1A；主5V/4A，为小信号处理电路供电；点灯交流高频电压800～1000V。

一、电路组成、实物图解长虹FSP160-3PI01二合一电源板实物图解见图2-1-1、图2-1-2。

二、市电滤波、300V供电、PFC电路该机的市电滤波、300V供电、PFC电路如图2-1-4所示。

1．市电滤波、300V供电电路接通电源后，220V市电电压经连接器CN100进入电源板，通过F100和TH120送到由L100、C104、L101、C105和C100～C103构成的线路滤波器，经它滤除市电中的高频干扰脉冲，同时保证该电源产生的高频脉冲信号不窜入电网，影响其他用电设备的工作。

经滤波后的市电电压送入BD100桥式整流，C107、L102和C106滤波，得到300V左右的V AC电压（由于滤波电容容量较小，V AC电压为100Hz脉动电压。

此电压待机时约为320V，开机时下降至约235V）。

该电压路一路为PFC电路供电，另一路为副电源供电。

电路中，V A100是压敏电阻，当市电电压过高或有雷电窜入时，V A100击穿，熔断器F100熔断，从而保护了整机电路的安全。

关于TLM3229G系列液晶电视电源板修理指南为避开触电危急，修理时建议使用隔离变压器总体介绍：本机开关电源电路是由 85V-264V 沟通电压输入，共有 5 路输出。

启动时，由 85V-264V 沟通电压输入,首先将待机电源启动，5V 输出给 CPU 供电，由CPU 依据整机设定状况发出 ON/OFF 开机指令给电源电路，通过反响回路将主电接通，85V-264V 沟通电压经整流输出，通过 PFC 电路将整流后的电压升到 380V 左右，此电压分成两路：一路通过双管正激，经变压器转换输出 24V、28V〔或者 14V〕，24V 又经过 DC/DC 掌握芯片输出 12V；另一路经过待机电源掌握电路，经变压器转换输出 5V_S，5V_S 经过一个开关电路输出 5V_M,12V 电压作为掌握 5V_M 的掌握电压，因此只有在 12V 正常输出后， 5V_M 才能正常输出，5V_M 的输出端接发光二极管。

因此只要发光二极管正常发光，说明该电源板的5V_S、5V_M 、24V、12V 电源都是正常输出的。

〔电源构造框架图见图 1〕输出电压误差范围电压纹波最小值输出电流(A)典型值最大值12V ±0.5V 100mV 2A 2.5A 3A 5V_M ±0.25V50mV 4A 5A 6A 5V_S ±0.25V50mV 0.5A 1A 1.5A 28V or 14V ±1.4V100mV 1.5A 2A 3A 24V ±1.2V200mV 4A 5A 6A沟通AC100V-240V电压输入输入整流滤波电路反响N804整流桥电路VB801 待机电源掌握电路开关变压器T803整流滤波电路待机电压5V_S输出开关掌握V8135V_M输出L806、V801 VD802、C809组成升压电路,380V 电压输出PFC掌握芯片N801(NCP1653A)双管正激掌握芯片N802〔NCP1217A)V807构成的Vcc供电掌握电路开关机掌握光藕N805开关机掌握信号高电平开机低电平关机驱动电路保护电路双管正激电路开关变压器T801整流滤波整流滤波伴音电压28V或者14V输出Inverer供电24V反响N806 DC/DC变换24V转变为12V输出各个功能模块的介绍：1〕待机电源局部待机电源局部主控电源治理芯片承受安森美公司的 NCP1207A，外置800V 3A 的 MOS 管 FQPF3N80C，变压器为 T803,NCP1207A 为准谐振掌握芯片，其启动过程为：沟通 85V～264V 输入电压经整流桥整流后，经整流二极管 VD811、VZ805、R826 进入N803〔NCP1207A〕的8 脚(HV)端，在NCP1207A 的内部通过始终流源电路给 6 脚〔VCC〕充电，当 Vcc 电平到达芯片启动电寻常，NCP1207A 开头工作。
