液晶电视电源板维修方法液晶电视电源板维修方法：一、检查电源板1. 检查电源板本身是否损坏：首先，检查电源板本身是否受到水浸、火烧、拉线等损坏；其次，检查电源板的组件是否冒烟、烧穿或者烧坏。
2. 检查电源板的基本功能是否正常：首先检查电源板的基本功能，比如风扇是否正常工作，空调和加热器是否正常工作，电源板产生多少电压，电源脉冲是否正常；其次，检查电源板的保护功能，比如是否有超载保护、短路保护、过温保护等。
二、排除故障1. 如果检查的结果显示电源板有问题，就要根据问题的具体类型进行排除。
2. 比如，如果是组件烧坏，就可以根据组件的型号和参数进行更换，以确保电源板的正常工作；如果是电压不正常，就可以检查电源调整器是否可以正常工作，更换调整器或者调整调整器参数，让电源板重新正常工作；如果有保护功能不正常，就可以检查保护电路的芯片是否有问题，经过更换或者修改电路，使之恢复保护功能。
三、重新整合电源板1. 将检查后维修好的电源板和液晶电视机组装在一起。
2. 将电源板接上电源插座，并且确认电源电压是正常的。
3. 检查风扇的运行是否正常，并确保空调、加热器等设备的正常工作，特别要注意保护功能是否正常。
4. 将电源板和其他控制电路板完成组装，以正常的电流和电压维持液晶电视的工作。
四、维护与保养1. 一般来说，电源板在日常使用过程中很容易出现各种问题，所以需要对它进行定期维护与保养，以保障它的正常工作。
2. 首先，要检查电源板上的锗元件是否处于过热状态；其次，检查电路分布在电源板上的组件的焊点是否脱落，以防止接触不良的问题；最后，要保持整个液晶电视电路的清洁，以保护电源板不受划痕、接触不良等影响。
创维液晶电视机电源板常见故障速查创维液晶电视机电源板常见故障速查创维液晶电视机电源板常见故障速查⼀，37⼨液晶电源板编号：5800-P37T00-13常见故障维修速查：1，37⼨液晶电源板5800-P37T00-13三⽆,指⽰灯不亮或灯闪U3(A6159)此元件损坏或性能不良,副电源⽆+5V输出,导致CPU与指⽰灯⽆⼯作电压,表现为三⽆70%更换故障元件。
2，37⼨液晶电源板5800-P37T00-13三⽆,指⽰灯不亮F1(250V/5A)D10(EM2A) ZD6-ZD8(36V 1/2W)U3(A6159)R37(4.7Ω 2W) T2(5128-062207-00)雷击板,或是交流电过⾼,引起副电源元件损坏10%更换故障元件。
3，37⼨液晶电源板5800-P37T00-13三⽆,指⽰灯不亮或灯闪U6(KA431)此元件损坏或性能不良,副电源⽆+5V输出,导致CPU与指⽰灯⽆⼯作电压,表现为三⽆10%更换故障元件。
4，37⼨液晶电源板5800-P37T00-13三⽆,指⽰灯不亮或灯闪R59(1K 1/8W)R61(2.4K 1/8W)取样电阻变质,损坏,虚焊,导致⽆+5V输出5%更换故障元件。
5，37⼨液晶电源板5800-P37T00-13三⽆,指⽰灯不亮或灯闪T2(5128-062207-00)开关变压器此元件损坏或性能不良,副电源⽆+5V输出,导致CPU与指⽰灯⽆⼯作电压,表现为三⽆5%更换故障元件。
6，37⼨液晶电源板5800-P37T00-13三⽆,指⽰灯亮不开机D11 D12 D14元件虚焊,电源⽆12V与24V输出,主板与背光板未⼯作40%补焊。
7，37⼨液晶电源板5800-P37T00-13三⽆,指⽰灯亮不开机ZD3(27V1/2W)D13(LS4148)元件性能不良或直接击穿，使电源⽆12V与24V输出30%更换故障元件。
8，37⼨液晶电源板5800-P37T00-13三⽆,指⽰灯转绿灯或屏背光闪⼀下C20（50V 10NF）元件不良或损坏，⽆12V与24V或电压过低，有时表现为屏闪40%更换故障元件。
液晶电视电源故障快速判断和检修方法一、电源简易检修方法介绍1、外观检查：拿出电源后，首先观察电源外观，判断电源板印制板是否完好，电子线路保证不断裂，其次检查是否有元件炸毁和缺失的现象，如果有，请重新更换部件再检修；2、基本检测：用万用表测量保险丝（Fuse）、压敏电阻（VR）、热敏电阻（TH）以及整流桥和MOS管是否完好；3、如果上述都完好：给电源板通电（注意安全），用电压表测量交流输入220V是否正常，整流桥输出（或大电解的电压）是否达到380V（上下浮动不大也是正常的）,在这样的基础上检查5VSTB是否有输出；A、若正常：将电源板各输出电压对应接负载，可以检测24V、12V、16.5(18)V电压是否正常（如没有负载工装，可用镊子直接将5V和ON/OFF脚短接（注意安全），然后测量24V、12V、16.5(18)V电压是否正常输出；B、若不正常：要重新检测5VSTB输出电路，对振荡器芯片电路检查：检查芯片VCC（一般为8.5V~14V），启动脚（一般为4.3V）电压是否正常，排除振荡器电路的问题后确认5V输出是否正常，若正常，重复A项检查。
4、如果5VSTB电压正常，其它没有输出，先检测ON/OFF脚是否为高电平：A、如果ON/OFF脚为高电平：要检测24V/12V/16.5(18)V变压器的初级和次级部分，对重要元件检查是否短路损坏，如初级的MOS管，该类MOS管的D极与G、S极的阻抗在500和1300左右；B、如果ON/OFF脚为低电平：重新检测ON/OFF脚的电路是否完好。
二、电源常见故障分析方法故障板通电检查前，先排除是否有保险丝开路，半导体器件短路问题，以免造成二次损坏，搞不清楚开始的损坏原因。
1、不通电现象是没有5V输出，遥控灯不亮，检查电源连接线和待机电路：保险丝、5V肖特基、整流桥、MOS管等；2、不开机现象是有5V输出，遥控灯亮，但是本遥控不开机，12V、24V无输出，这种情况看一下肖特基引脚处有无输出，在判断是否有初级损坏问题，芯片的供电有没有，驱动输出是否有，可以摘除过压、欠压保护等保护电路查找原因。
检修液晶彩电电源板的技巧一、常用维修方法液晶（LCD）彩电电源板的维修方法与CTR（显像管）彩电电源电路的维修方法基本相同。
除了采用常见的“直观检查法”、“电阻测量法”、“电压测量法”、“波形测量法”等方法外，根据液晶彩电电源板的电路结构和特点，还可采用以下几种方法。
1.外接电压法“外接电压法”就是将机外或机内适合需求的电压或信号，接入电源板相应的位置，为相关电路供电，根据供电后的电压变化和故障现象，来判断故障范围。
常用的“外接电压法，有两种：一是外接开机电压，一般电源板连接器的开/关机控制电压标注为“ON/OFF"，“POW-ON"，“PS-ON”等。
为了强迫电源板进入开机状态，在微处理器不能“二次”开机的情况下，可将电源板连接器的开/关机控制电压引脚，外接到相应的高、低电压上，如果为高电平开机，一般将开/关机控制端接副电源5V输出端；如果为低电平开机，则将开关机控制端接地；二是外接驱动电路Vcc供电电压，当PFC（功率因素校正）电路或主、副电源不启动（因无Vcc供电所致）时，可通过外接12〜18V电源为PFC电路或主、副电源驱动控制集成电路供电。
供电后，测量开机电压和观察故障现象，判断故障所在。
2.假负载法在维修开关电源时，为区分故障是出在负载电路还是电源本身，经常需要断开负载，并在电源主输出端（一般为12V,18V或24V）加上假负载进行试机。
之所以要接假负载，是因为开关管在截止期间，存储在开关变压器“一次”绕组的能量向“二次”侧释放，如果不接假负载，则开关变压器存储的能量就无处释放，极易导致开关管击穿损坏。
关于假负载的选取，一般选取（30〜60W）/12V的灯泡（汽车或摩托车上用）作假负载，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低，优点是直观方便。
为了减小启动电流，也可采用30W的电烙铁作假负载或采用大功率600〜1000Q电阻。
3.光电藕合器短路法液晶彩电的开关电源较多地采用了带光电耦合器的直接取样稳压控制电路，当输出电压高时，可采用“短路法”来测定故障范围。
液晶电视机的维修技巧与方法一、液晶电视机维修-故障判别1、开机出现没声音图像液晶电视在使用的过程中，如果出现电视机开机没有声音和图像的问题，同时电视机电源灯闪一下之后变成了长亮，电视机在开机的瞬间闪现白光，这时电视机出现的故障就应该是电视机的背光驱动板损坏了，但是也不排除是电视背光灯管出现问题所导致。
2、开机出现“三无”现象电视机在开机之后出现三无现象，无声音无图像电源灯不亮。
这一故障导致因素首先应该是电源板出现问题，再次可能是因为电视机的CPU部分工作不正常所导致。
3、开机出现花屏情况电视机在开机之后出现花屏的现象，但是电视机的声音显示正常，导致这一因素出现的原因应该是电视机的数字板不良，第二个因素就应当是机内的连接线接触不好导致的。
4、闪灯之后不开机电视机灯闪之后不能开机。
这一液晶电视的故障判别应该是电视机的CPU总线工作不正常或是液晶电视的IC接触不良。
二、液晶电视机维修-故障排除1、满屏杂点电视机出现满屏的杂点或者是满屏有规律的竖条的时候一般情况下都是电视机的缓冲板出现了问题，这时进行液晶电视维修的时候，就可以更换一对缓冲板，或者是测量哪一个IC线路出现故障，之后进行更换即可。
2、暗带和线条液晶电视最容易出现的问题是暗带和线条，当液晶电视出现这样的问题时，其实就可以将其归纳成为是电视显示屏的问题，液晶电视显示屏出现这一现象的原因可能是因为电视温度过高导致液晶电视的COF和屏之间的连接点脱离，这时进行液晶电视维修的时候可以使用平头的烙铁垫层隔热介质熨烫的方式进行修复。
3、开机后有音无光液晶电视出现开机有关但是一段时间之后无光有声音的情况是，一般都是因为电视屏组件逆变电路出现故障导致的，除此之外还有是因为电视机光管的老化或是损坏导致电视机高压板保护。
这时进行维修时可以使用取消高压板上的均值反馈到电路中的方式来判断是不是高压板本身出现了问题。
1、与墙壁保持距离在使用液晶电视机的时候，如果电视机的温度过高，但是又不能及时进行散热就容易导致电视机在使用一段时间之后内部零件在高温影响下出现故障，因此在放置电视机的时候最好和墙壁之间有一定距离，或是将其放在通风较好的地方。

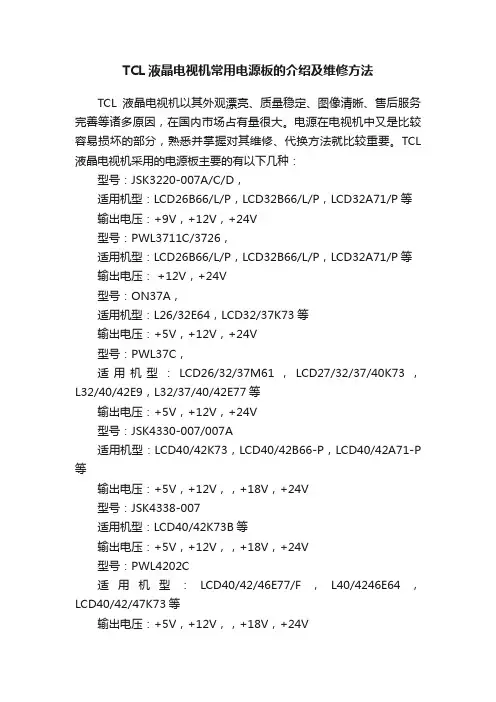

TCL液晶电视机常用电源板的介绍及维修方法TCL液晶电视机以其外观漂亮、质量稳定、图像清晰、售后服务完善等诸多原因，在国内市场占有量很大。
电源在电视机中又是比较容易损坏的部分，熟悉并掌握对其维修、代换方法就比较重要。
TCL 液晶电视机采用的电源板主要的有以下几种：型号：JSK3220-007A/C/D，适用机型：LCD26B66/L/P，LCD32B66/L/P，LCD32A71/P等输出电压：+9V，+12V，+24V型号：PWL3711C/3726，适用机型：LCD26B66/L/P，LCD32B66/L/P，LCD32A71/P等输出电压： +12V，+24V型号：ON37A，适用机型：L26/32E64，LCD32/37K73等输出电压：+5V，+12V，+24V型号：PWL37C，适用机型：LCD26/32/37M61，LCD27/32/37/40K73，L32/40/42E9，L32/37/40/42E77等输出电压：+5V，+12V，+24V型号：JSK4330-007/007A适用机型：LCD40/42K73，LCD40/42B66-P，LCD40/42A71-P 等输出电压：+5V，+12V，，+18V，+24V型号：JSK4338-007适用机型：LCD40/42K73B等输出电压：+5V，+12V，，+18V，+24V型号：PWL4202C适用机型：LCD40/42/46E77/F，L40/4246E64，LCD40/42/47K73等输出电压：+5V，+12V，，+18V，+24V型号：PWL42C适用机型：LCD42/46E77，LCD42M61F，L42M61R等输出电压：+5V，+12V，，+18V，+24V电源板的维修方法以PWL37C电源板为例，PWL37C电源板又分为: PWL37C01，PWL37C02，PWL37C03，它们的电路原理是一样的，主要区别只是电源输出插座不同，其中PWL37C01的电源输出插座为一种大插座，PWL37C02，PWL37C03的电源输出插座为小插座。
液晶电视电源板常见的故障判断和检修方法一、常见故障判断1.不开机：液晶电视按下开关后没有任何反应，无法开机。
2.开机但无显示：液晶电视能够开机，但屏幕无显示，完全黑屏或者显示的画面不清晰。
3.电视频繁重启：液晶电视开机后经常自动重启，无法正常使用。
二、液晶电视电源板故障检修方法1.不开机故障原因：电视没有任何反应，首先需要检查电源插座是否通电，以及电视电源线是否连接正常。
如果以上两个条件都满足，但电视仍然无法开机，可能是由于电源板损坏引起的。
检修方法：使用万用表检测电源板的输出电压是否正常，如果输出电压为零或者过低，则说明电源板出现故障。
此时建议更换电源板。
2.开机但无显示故障原因：电视能够开机，但屏幕无显示，可能是液晶面板或者背光模组损坏导致的。
检修方法：首先检查背光灯是否亮起，如果背光灯没有亮起，可以通过检查背光灯驱动回路是否正常来判断是否需要更换电源板。
如果背光灯亮起但屏幕无显示，可能是液晶面板故障。
此时建议将液晶面板拆下并更换。
3.电视频繁重启故障原因：电视开机后经常自动重启，可能是电源板或者主板故障导致的。
检修方法：首先检查电源板的输出电压是否正常，如果输出电压波动较大或者不稳定，可能是电源板损坏引起的。
此时建议更换电源板。
如果电源板正常，可能是主板故障引起的，建议更换主板。
三、注意事项1.在进行电视维修时，首先需要断开电源，并且等待一段时间，确保电视电源完全断开。
2.在更换电源板时，应根据液晶电视的型号选择相应的电源板型号，并使用静电手环等防静电装置，避免静电对电视电路的损坏。
3.如果您不具备相关的电器维修知识和技能，建议将电视送至专业的售后维修中心进行维修，以避免因操作不当导致更大的损失。
总结：液晶电视电源板故障多种多样，常见的故障判断和检修方法包括不开机、开机但无显示、电视频繁重启等问题。
在检修过程中，需要仔细检查电源插座、电视电源线的连接情况，并使用万用表等工具检测电源板的输出电压是否正常。
TCL液晶电视机常用电源板及故障分析TCL（The Creative Life）是一家中国电子公司，是全球最大的液晶电视制造商之一、TCL液晶电视机采用了现代的液晶显示技术，具有高清画质和丰富的功能。
在TCL液晶电视机中，电源板是一个常见的部件，负责提供稳定的电源供应。
然而，电源板也很容易出现故障，导致电视无法正常工作。
接下来，我们将对TCL液晶电视机常用电源板及故障进行分析。
1. 开关电源板（Switching Power Supply Board）：开关电源板是TCL液晶电视机的主电源板，负责将交流电转换为稳定的直流电，以供给其他各个电路板使用。
它通常由开关电源芯片、电容器和变压器等元件组成。
2. 适配器电源板（Adapter Power Supply Board）：适配器电源板是一种可以外置的电源板，通常带有适配器插座，可以供电给TCL液晶电视机。
它具有让用户更加方便地更换电源的优点。
以上是TCL液晶电视机常用的电源板类型。
接下来，我们将对这些电源板可能出现的故障进行分析。
1.电源不工作：如果电源板无法正常工作，首先需要检查电源线是否插好，电源开关是否打开，电源插座是否正常供电。
如果这些都正常，可能是电源板本身故障。
可以使用万用表检测电源板的输出电压，看是否正常。
如果电源板无输出电压，则需要更换电源板。
2.过载保护：有时候，当电视机使用过多电源时，电源板会自动触发过载保护机制，以保护电路不受损坏。
此时，电源板会关闭输出电源，需要用户减少负载或更换更高功率的电源板。
3.过热保护：当电源板过热时，也会触发过热保护机制，以避免电源板过热引起损坏。
此时，电源板会关闭输出电源，并待冷却后自动恢复工作。
如果电源板反复触发过热保护，可能是电源板散热不良，需要增加散热措施，如清洁电源板周围的灰尘，确保通风良好。
4.短路保护：当电源板输出出现短路时，电源板会自动触发短路保护，以避免电路损坏。
此时，电源板会关闭输出电源，需要用户检查电视机的其他电路板，排除短路故障，然后重新启动电源板。
液晶电视电源板维修经验及高压板去保护以下是整理的经验，供参考：1、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。
当按“待机”键后，CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V)后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。
2、什么是PFC电路? PFC电路说白了就是把桥堆整流后的+300V 电压升高到+375V----+400V。
这也是液晶电视的电源与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同，都一样。
测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常;如果测得电容两端电压为+300V，说明PFC电路未工作，主查PFC振荡集成电路。
3、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。
再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。
如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。
4、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。
其中+5 V 为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。
在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。
5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接(或将一只1.5K左右的电阻与副电源的+5V输出端相连)，整机就处于开机状态，各路电压均有输出。
在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。
所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载(或在+12V输出端接一只摩托车灯泡作假负载)即可。
液晶电视电源板维修检测方法小伙伴们，要是你的液晶电视电源板出问题了，可别慌，咱今儿就来唠唠咋检测维修它。
咱先得有个基本的工具，像万用表那是必不可少的啦。
电源板嘛，它主要就是给电视各个部分供电的。
要是电视开不了机，电源板嫌疑可就很大咯。
那怎么开始检测呢？咱先看看电源板的外观。
有时候那些电容啊，电阻啊，可能会有鼓包或者烧焦的痕迹。
这就像人脸上长了个大包，特别明显。
要是看到这种情况，那这个元件可能就坏了，得重点检查它。
然后呢，就是用万用表来测电压啦。
电源板上有好多输出接口，不同的接口输出的电压是不一样的。
一般在电源板上会有标识，告诉你每个接口正常的电压值是多少。
就像每个小岗位都有自己的任务指标一样。
把万用表调到电压档，去测那些接口。
要是测出来的电压和标识的不一样，那问题可能就出在这一路的电路上。
比如说，有个5V的输出接口，你测出来只有2V，那肯定是不正常的。
这时候呢，咱就得顺着这一路电路去找找原因。
可能是某个二极管坏了，二极管就像一个小门卫，只让电流往一个方向走。
要是它坏了，电流就乱套了。
用万用表的二极管档来测二极管，看看它是不是正常的单向导通。
还有那些电容，电容就像一个小水库，储存电能的。
要是电容漏电或者容量变小了，也会影响电压输出。
可以用万用表的电容档来测电容的容量，看看是不是和它标称的值一样。
要是差太多，那这个电容可能就有问题啦。
再说说电源板上的保险管。
这保险管就像一个小卫士，电流太大的时候它就会熔断，保护后面的电路。
要是保险管熔断了，可不能直接换个新的就完事。
得先找找是什么原因导致电流过大的，不然新换的保险管可能又会熔断。
要是电源板上有芯片的话，芯片坏了也很麻烦。
不过芯片一般比较难检测，有时候得靠经验或者换个新的芯片来试试看。
总的来说，检测液晶电视电源板就是要细心，一点点排查。
就像侦探破案一样，不放过任何一个小细节。
每个元件都可能是导致问题的“小坏蛋”，咱得把它找出来，这样就能让电视重新焕发生机啦。
液晶电视机黑屏故障的分析与维修液晶电视机是目前家庭中最常见的电视设备之一，但是在使用过程中，有时会遇到液晶电视机出现黑屏故障的情况。
液晶电视机黑屏故障可能由多种原因引起，例如电视机本身的故障、信号线路问题等。
下面将针对液晶电视机黑屏故障的分析和维修进行详细的介绍。
1. 电源问题：液晶电视机黑屏故障的一个常见原因是电源问题。
首先要检查电视机的电源线是否插紧，电源插座是否通电，电源线是否损坏。
还要注意观察电视机的指示灯，如果电源指示灯亮起，但屏幕仍然黑屏，可能是问题出在其他方面。
2. 信号线路问题：液晶电视机黑屏故障还可能是由信号线路问题引起的。
信号线路的问题会导致电视机无法接收到信号，从而出现黑屏。
在这种情况下，可以检查一下信号线路是否连接正确，接口是否松动等。
3. 屏幕故障：如果以上两种情况都排除了，那么液晶电视机黑屏故障很可能是由屏幕故障引起的。
屏幕故障较为严重，需要专业的维修人员进行检修。
二、液晶电视机黑屏故障的维修方法1. 电源问题的维修：如果液晶电视机是由于电源问题引起的黑屏，可以先检查一下电源线和插座，确保电源供应正常。
如果电源供应正常，但电视机仍然黑屏，可能是电源板故障。
这时就需要联系专业的维修人员进行检修或更换电源板。
液晶电视机黑屏故障可能由多种原因引起，需要根据具体情况进行逐一排查，然后再进行相应的维修操作。
为了确保维修的安全和有效性，建议不懂维修的用户不要自行拆卸电视机，以免造成更大的损坏。
最好是联系专业的维修人员进行检修和维护。
液晶电视机黑屏故障并非不可解决，但需要根据具体情况进行分析处理。
希望以上内容能对遇到液晶电视机黑屏故障的用户有所帮助。
液晶电视电源板维修方法液晶电视电源板是电视的重要组件之一，负责提供稳定的电源给液晶电视的其他部分。
如果电源板出现故障，整个电视就无法正常运行。
以下是液晶电视电源板维修的一般方法：1. 检查电源插头和电源线是否正常连接。
有时，电源插头可能没有插入到电源插座中，或者电源线可能损坏造成电源板无法正常工作。
检查这些连接并确保它们正常。
2. 检查电源开关和开关电源线。
有时，电源开关可能损坏，或者开关电源线可能松动。
检查开关是否正常工作，并确保开关电源线连接紧固。
3. 检查电源板上的保险丝。
保险丝是一种保护电路的安全装置，如果过电流流过电源板，保险丝会熔断从而避免进一步的电路损坏。
检查保险丝是否完好无损，如果有熔断，更换为相同型号的新保险丝。
4. 检查电源板上的电容器。
电容器是存储电能的元件，如果电容器损坏，电源板就无法正常工作。
使用万用表进行电容器测试，如果电容器数值不正常，需要更换新的电容器。
5. 检查电源板上的变压器。
变压器是电源板中的核心元件，负责将输入电压转换为电视所需的合适电压。
如果变压器出现故障，电源板就无法提供稳定的电压。
使用万用表测试变压器的输出电压，如果输出不正常，需要更换新的变压器。
6. 检查电源板上的电阻和二极管。
电阻和二极管是电源板常见的元件，负责控制电流和电压的流动。
使用万用表测试电阻和二极管的数值，如果数值不正常，需要更换相应元件。
7. 检查电源板上的集成电路。
集成电路是电源板中的重要元件，负责控制电源板的各个功能。
如果集成电路损坏，电源板可能无法正常工作。
使用万用表测试集成电路的正常工作情况，如果有问题，需要更换新的集成电路。
8. 在检查和更换电源板元件时，建议使用适当的工具和技巧，以避免损坏其他电视部件。
需要注意的是，电源板是液晶电视中较为复杂的部件之一，如果不具备维修经验和相关知识，建议将电视送回给专业的维修技术人员进行检修和维修。
维修液晶电视电源板需要一定的专业知识和技巧，以避免进一步损坏电视或导致个人受伤。
电视机常见的一些故障发生时该怎么维修呢？不同的故障肯定是用不同的维修方法了，下面我们就一起来看看吧。
液晶电视黑屏的原因有哪些？
1、屏幕故障
液晶电视自身发生故障，表现为屏幕发暗，或者是直接黑屏、屏裂、白屏等。
2、高频板故障
如果液晶电视里的高频吧发生故障，出现的现象多为开机蓝屏无信号、图闪、搜台少、自动搜索不存台、跑台、图像雪。
3、电源板故障
出现的现象是液晶电视开机通电后，电源指示灯不亮，不显示图像或者没有声，无光栅黑屏、不定时自动关机，或者灯闪不开机、机内有异味异响等故障。
4、高压板故障
液晶电视体内的高压电路发生故障，出现的现象为背光灯不亮，液晶屏不显示，屏幕发黑，不定时自动黑屏。
有时声音正常，遥控正常，但无图象，黑屏。
5、显示屏驱动板故障
显示屏内的驱动电路板发生故障。
出现的现象为屏幕出现图像拉丝抖、图像偏色、白屏、图像不定时黑屏等不正常图像。
屏幕显示故障，屏幕有光栅，横线，亮线、竖线等。
图象无法调节，亮度无法调节，或者屏幕内有杂线，影响观看等。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
液晶电视机电源板与背光板故障检修维修经验在液晶电视中，电源和背光板的故障率较高，且大多数故障均能进行元件级维修，在此笔者提供一些维修心得，供参考。
接机后，先看待机指示灯亮否，如不亮可能故障在电源板，再看能否开机，不能开机，电源和主板都可能有故障，需开盖检查。
能开机，背光一亮就灭，问题可能在背光板或电源板。
有背光、有伴音，图像不正常，故障大多和电源、背光无关。
只有大致估计故障范围后，再开盖检查。
一、故障检修步骤第一步：看。
先目测线路板有无烧焦和打火的痕迹，保险丝是否烧黑，电容是否鼓包，电阻有无烧坏等故障。
第二步：测。
找体积最大的电解电容(一般为100μf/450v左右)，它前面有一个装在散热片上的升压整流二极管，先测此二极管是否烧坏，如已损坏需拆除，然后以此二极管为分界点进行检查，如图1所示。
先测二极管正端对地正反向电阻，如短路一般会烧保险，同时说明pfc电路有故障;再看pfc场效应开关管源极(s极)接地的小阻值电阻(接近0ω)是否烧断，如已烧断则开关管“在劫难逃”,pfc控制芯片大多也“光荣牺牲”。
如小电阻完好无损，再测开关管是否损坏(如已损坏，拆除旧件后先不装新件)。
如开关管没坏，再测二极管负端对地正反向电阻，如短路则后级开关电源有故障。
实修时，主、副电源要分开查。
如背光电源取自380v，还要断开背光供电检查。
如测电阻时有充放电现象且阻值较大，这时拔下输出线，检查次级负载有无短路现象。
接下来还要测一下光藕，这里介绍一种简易检查方法：先断开光藕次级一端，用万用表rx 10k挡测次级芷反向电阻，应一次为∞,一次有数百千欧姆。
初级发光二极管侧可用二节电池串一只300ω电阻供电，不必断开线路，在路搭上即可，初级加电，次级应导通。
如手头有3v电池供电的万用表(如mf368型等)，则在路测更方便，用rx10挡，黑笔接发光管“+”，红笔接“一”，次级用另一万用表测量即可。
再测一下控制芯片的供电端和驱动输出端正反向电阻，如芯片烧坏，这两个端口大多会对地短路。
电视维修技术液晶电视故障部位的快速判断方法液晶电视故障部位的快速判断方法维修液晶就要学会判断是那一部分有故障，这是第一步.以下就说说液晶电视的主要故障及部位的判断1:开机出现无象无音，电源灯闪一下变成常亮，屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏•不过在维修中也遇见过是屏内的灯管损坏的2:出现开机一个时后花屏（马赛克），音正常.此现象第一个是数字板不良（过孔不通或ic接触不好）.第二是机内连线接触不好.3:开机三无，电源灯不亮.第一个是电源板坏，第二个是cpu部分工作不正常.4:灯闪不能开机:cpu总线工作不正常或开机程序ic （bios）不良，“bios〃ic和cpu之间接触不良液晶电视机保养1:温度高：我们在客户家见到的机器不外乎墙挂和座架式两种摆放方式，但以我个人观察，相同机型和购买时间相同的机器，挂墙的机器比座式的故障几率大，而且相同故障也早岀1-2年，这样看来，是和温度有关的，这种情况下，我修过的机器会装两个电脑风扇，以保证在保修期内不会因温度高而返修。
2:抗腐蚀性：除了上面说的。
歌厅，靠近厨房的机器比其他的机器故障率大，而且它们的毛病都来源于接插件之间的金属表面的腐蚀，甚至还会导致双面板的铜眼腐蚀，产生这种现象的源头当然是空气质量问题了，对于这种情况的维修，本人采用用导热硅脂密封又不影响散热的方法。
当然接插件的金属要用橡皮搽搽干净。
3:几乎所有的屏都会岀现黑带，亮线的问题，修这个故障第要有维修条件，维修完成后尽量用导热硅脂涂多点在cof 的模组ic上。
因为这个问题也是温度引起。
面我再说说我经常接触到的机器和故障现象和排除方法1：上面说了，屏的问题（黑带，亮线）是最多的了，这种情况般在没有维修条件下是做不了的，只有依靠有技术和维修条件的了。
2 :lg v6 v7的屏组件的缓冲板是常坏件现象是满屏杂点，也有些是满屏有规律的竖条，这种故障可以更换一对缓冲板（就算一边坏，也是买一对。
液晶电视电源板常见的故障判断和检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。
他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。
借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分析一下电源板的故障原因和排除技巧，解开液晶电源并不“神秘”的面纱。
下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。
1:待机电路。
接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU 电路供电。
另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。
（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。
正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。
故障现象1：无＋5V电压输出。
分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。
建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。
故障现象2:＋5V电压在3V左右波动。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。
另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。
故障现象3: ＋5V输出电压只有＋4V。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
直观检查发现＋5V滤波电容CB7、CB8已鼓包，换新后故障排除。
2．开／待机控制电路开机时，电源板上插座P2的①脚（PS-ON）收到从主板送来的高电平开机信号，通过DS9、RS16加到三极管QS3 （BT3904，可用C1815代换）的b极，如图4所示，这时QS3导通，5V电压通过RS 15后流过光耦IC6的①、②脚，此时IC6的③、④脚内部的光敏三极管导通，随即Q11导通，这时待机电源输出的约20V的VC电压，通过Q11给 PFC电路提供＋19V左右的工作电压（VCC2 ），再通过Q12稳压后给PWM电路提供＋12V左右的工作电压（VCC1）。
（见图3）待机时，PS-ON信号为低电平，QS3因b极为低电平而截止，光耦IC6不导通，Q11、Q12均截止，PFC和PWM电路因失电而停止工作。
故障现象：＋5V电压正常，但无＋12V和＋24V电压输出。
分析检修：测＋5V待机电压正常，用导线将＋5V电压接到开／待机控制端，测电容C5两端电压只有＋300V，这说明PFC电路没工作；测PFC振荡块 IC2（L6563）的供电端14脚电压为0V（正常值是＋＋19V），该电压由变压器T2的④-⑤绕组产生。
检查该供电电路，发现三极管Q11击穿，电阻R7开路。
更换损坏元件后试机，故障排除。
液晶电视PFC电路维修3.PFC电路集成块IC2 （L6563）与开关管QF5、QF6 （SK3568，可用K2645代换）等元件组成的PFC电路，如图5所示。
当IC2的14脚得到19V左右的供电后，IC2开始工作，从13脚输出脉冲信号，由QF3、QF4组成的推挽电路交替工作于导通与截止状态，功率管QF5和QF6工作于开关状态。
当QF5或QF6导通后，整流后的市电对储能电感L1进行充电，电能转化成磁能储存在L1中；当PFC的驱动信号是低电平时，QF5、QF6因G极为低电平而截止，此时L1中储存的磁能释放，经D2整流、C5滤波后与VAC电压叠加，输出370V～410V的电压VBUS。
（见图6）L6563的主要引脚功能：①、②脚为稳压取样控制端，若这两脚外接元件损坏，则输出的PFC电压或过高或过低；④脚外接一只电阻来检测流过开关管的电流，在内部电路的作用下，以控制开关管的导通时间，如果④脚电压大于1.7V、IC将关断；⑦脚为PFC输出电压的检测端，外接取样电阻，正常时该脚电压在0.26V～2.5V之间，若超出这一范围，IC将会关断；⑩脚通过电阻分压对＋300V电压进行检测，当输人市电电压过低，致使该脚电压低于0.52V时，IC关断，以实现输人欠电压保护功能。
故障现象1：开机烧保险。
分析检修：检查发现开关管QF5击穿，但换新后又再次损坏，对该部分电路中的其他易损件QF6、QF3、QF4、C5等进行检查，发现C5容量变小，换新后故障排除。
故障现象2：开机后，光栅闪烁。
分析检修：开机后测得电源板输出的＋12V和＋24V电压均不稳定，并测得C5两端电压仅为300V、说明PFC电路未工作。
检查IC2的14脚供电正常。
断电后在路测量IC2的各脚阻值，发现①脚对地阻值很小，检查其外围元件，发现电容CF7漏电，换新后故障排除。
故障现象3：更换PFC电路部分元件后，PFC电压高达500V。
分析检修：该电源板原是保险管熔断，开关管QF5、QF6击穿，将这些损坏元件更换后开机，测得C5两端电压高达500V，立即关机。
PFC电压高，说明PFC振荡块IC2的稳压控制电路有故障。
IC2的①、②脚为稳压取样控制端，重点检查这两脚外接元件，发现①脚外接电阻RF12开路，换新后故障排除。
总结：液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。
当按“待机”键后， CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V）后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。
PFC电路说白了就是把桥堆整流后的+300V电压升高到+375V----+400V。
这也是液晶电视的电源与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同，都一样。
测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常；如果测得电容两端电压为+300V，说明PFC电路未工作，主查PFC振荡集成电路。
检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。
再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。
如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。
4.PWM振荡电路PWM振荡电路如图7所示，当IC3（L6599）的12脚得到供电后，IC3开始工作，从11脚和15脚输出脉冲信号，开关管QW9和QW 10轮流导通和截止。
IC3的⑦脚外接电阻RM6、RW 13对PFC电压进行检测，正常时，该脚电压在1.25V～6V之间，当该脚电压低于1.25V时，IC关断。
T1次级感应电压经过整流滤波后，得到12V和24V电压。
其中，＋12V供给主板用，＋24V电压供给背光驱动板。
值得一提的，此处的整流二极管DS1～DS4，为肖特基二极管，特点为正向压降低、电流大，不能换用CRT电视用的整流二极管。
故障现象：开机后，＋5V电压正常，但无＋12V和＋24V电压输出。
分析检修：开机后测得＋5V待机电压正常，用导线将＋5V接到开／待机控制端（PW），测得电容C5两端电压为380V，这说明PFC电路工作正常，故障原因应是 IC3工作不正常。
首先检查IC3的⑦脚外接电阻，发现RW 13开路，换新后故障排除。
5．保护电路该电源的保护电路如图8所示。
若开机瞬间有＋12V、＋24V输出，随后立即下降为0V，这通常表明电路已进入过压或过流保护状态。
在具体判断故障原因时，可依次断开过流保护运放输出端的二极管DS10、 DS11，过压保护输入二极管DS7、DS8，短时通电试机（通电不能过久，以免引起元件损坏）。
如果是过压而保护，断开二极管后若输出电压偏高，这时应检查电压取样反馈回路IC7 （TL431）及其周围元件；如果输出电压正常，则表明保护电路本身有故障，如过压保护稳压管异常等。
如果是过流而保护，应检查输出端是否有短路现象，过流保护比较器IC4（LM393）及外围元件是否正常。
在这里要知道过流保护电路中采用的比较器工作原理：一个单元的比较器有二个输入脚和一个输出脚，当正相输入脚的电压大于负相输入脚的电压时，在输出脚会输出一个高电压，反之就会输出零电压。
故障现象：开机瞬间有＋12V、＋24V电压输出，随后下降为0V 。
分析检修：开机后，测得待机＋5V电压正常，判断故障系保护电路启动所致。
先断开电源板次级的所有负载，再断开保护电阻RS20，然后把待机＋5V电压接到开／待机控制端上强制开机，这时测得＋ 12V、＋24V电压输出正常且稳定，这说明过流保护电路有问题。
接上RS20，打算先后断开过流保护二极管DS10和DS11，当断开二极管DS10后故障不再出现，检查比较器IC4外围元件无异常，代换IC4后故障排除。
其它故障1：屏幕刚开机大约半小时内横黑带干扰分析检修：这种现象一般都是由于滤波电容器漏电或性能不良信号中混入了交流干扰造成的，重点应该检查300V滤波及各电源输出端的滤波电容器，或者采用比较直接的替换法，一般都能有效解决。
（见图1、图7）其他故障2:不定时关机分析检修：当故障出现时，电源指示灯也不亮。
此时12V输出只有7V左右，随后降为0，经检查发现ZS2不良，更换后故障排除。
其中，ZS1，CS1、CS2、CS5、CS6损坏也容易造成不定时关机现象。
（见图7）总结：40英寸以下的一般输出+5V、+12V、+24V三组电压；40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。
其中+5 V为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。
在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。
电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接（或将一只1.5K左右的电阻与副电源的+5V输出端相连），整机就处于开机状态，各路电压均有输出。
在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。
