CAD快捷键一览

创建三维阵列 3A

创建三维面 3F

在三维空间创建由直线段组成的多段线 3P

在二维和三维空间中将某对象与其他对象对齐 AL

加载 AutoLISP、ADS 和 ARX 应用程序 AP

创建圆弧 A

计算对象或定义区域的面积和周长 AA

创建按指定方式排列的多重对象拷贝 AR

执行外部数据库命令的管理功能 AAD

输出选择对象的链接信息 AEX

管理对象和外部数据库之间的链接 ALI

显示并编辑表数据并创建链接和选择集 ARO

从链接到文字选择集和图形选择集的行中创建选择集 ASE

执行结构查询语言 (SQL) 语句 ASQ

创建属性定义 -AT

改变不依赖于块定义的属性信息 -ATE

用图案填充封闭区域 H或BH

根据选定对象创建块定义 -B

用对话框定义块 B

用封闭区域创建面域或多段线 BO

（使用命令行）用封闭区域创建面域或多段线 -BO

部分删除对象或把对象分解为两部分 BR

给对象加倒角 CHA

修改现有对象的特性 -CH

根据圆心和直径或半径绘制圆 C

复制对象 CO或CP

创建属性定义 AT

编辑单个块的可变属性 ATE

修改对象的颜色、图层、线型和厚度 CH

设置新对象的颜色 COL

编辑文字和属性定义 ED

显示夹点并设置颜色 GR

创建并修改标注样式 D

插入块或另一图形 I

控制现有对象的特性 MO

修改对象名称 REN

设置绘图辅助工具 RM

设置对象选择模式 SE 管理已定义的用户坐标系 UC

选择预置用户坐标系 UCP

控制坐标和角度的显示格式及精度 UN

创建和恢复视图 V

设置三维观察方向 VP

创建对齐线性标注 DAL或DIMALI

创建角度标注 DAN或DIMANG

从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE

L, *LINE 直线

ML, *MLINE 多线（创建多条平行线）

PL, *PLINE 多段线

PE, *PEDIT 编辑多段线

SPL, *SPLINE 样条曲线

SPE, *SPLINEDIT 编辑样条曲线

XL, *XLINE 构造线（创建无限长的线）

A, *ARC 圆弧

C, *CIRCLE 圆

DO, *DONUT

圆环

EL, *ELLIPSE 椭圆

PO, *POINT 点

DCE, *DIMCENTER 中心标记

POL, *POLYGON 正多边形

REC, *RECTANG 矩形

REG, *REGION 面域

H, *BHATCH

图案填充

BH, *BHATCH 图案填充

-H,

*HATCH

AutoCAD2018命令大全加详解

.

第一章：AutoCAD2018基本工具的使用

1.CAD2018软件的安装及简介

2. CAD2018工作界面认识

3.新建，打开与保存文件（注意图形单位）新建：Ctrl+N ，图形单位：UN 保存：Ctrl+S , 打开：Ctrl+O , 退出命令：ESC

4.鼠标的使用

鼠标左键：选择，

鼠标中键：前滚放大，后滚缩小，按住不放开是平移画板，连续按两下中键可以显示全部图形

鼠标右键：在不同的位置与场景有不同的功能

5.直线命令详解

直线：L ，

确认：空格/ 回车/ 鼠标右键

6. 动态输入绘制角度线

动态输入尺寸：F12 ，输入方式：长度TAB 角度（角度不支持空格确认）

撤销：Ctrl+Z , 极轴追踪：F10

对象捕捉：F3 ，空格/回车可以重复上次命令

7.直线命令加强练习

要学会做辅助线，以及动态输入角度的光标位置

8.删除命令与选择技巧

删除：E / Delete ,

9.相对坐标绘制图形

输入方式：(X,Y) 或者@（X,Y）

10.极坐标绘制图形

输入方式：长度< 角度

注意角度是指所绘制的直线与水平向右边之间的夹角，逆时针是正角度，顺时针是负角度

11.正交及相对坐标绘图练习

正交：F8

12.直线绘图综合练习

13.构造线祥解

构造线：XL

14.构造线角度与偏移

15.修剪命令（重点）

修剪：TR

16.多段线命令

多段线：PL

.

17.多段线扩展命令（圆弧）

18.多段线练习及点命令

点：PO

定数等分：DIV

定距等分：ME

19.多段线之指定圆心(绘制特殊图形)

20.圆工具的使用

圆：C

21.圆工具练习

22.圆命令练习（from基点绘制方法）

激活绘图命令—from—指定基点--@X,Y (相对坐标)

23.圆弧绘制的几种方法

圆弧：A 圆弧是逆时针方向绘制的。

24.绘制圆弧的剩余方法（注意优弧与劣弧之分）

优弧是指大于180度的弧

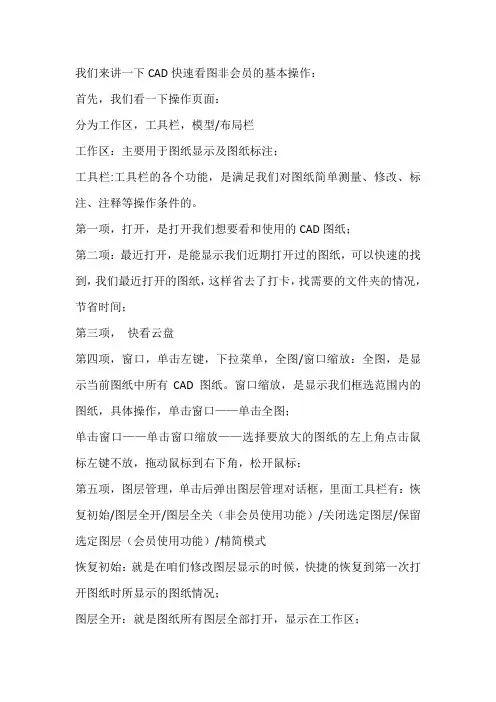

我们来讲一下CAD快速看图非会员的基本操作：

首先，我们看一下操作页面：

分为工作区，工具栏，模型/布局栏

工作区：主要用于图纸显示及图纸标注；

工具栏:工具栏的各个功能，是满足我们对图纸简单测量、修改、标注、注释等操作条件的。

第一项，打开，是打开我们想要看和使用的CAD图纸；

第二项：最近打开，是能显示我们近期打开过的图纸，可以快速的找到，我们最近打开的图纸，这样省去了打卡，找需要的文件夹的情况，节省时间；

第三项， 快看云盘

第四项，窗口，单击左键，下拉菜单，全图/窗口缩放：全图，是显示当前图纸中所有CAD 图纸。窗口缩放，是显示我们框选范围内的图纸，具体操作，单击窗口——单击全图；

单击窗口——单击窗口缩放——选择要放大的图纸的左上角点击鼠标左键不放，拖动鼠标到右下角，松开鼠标；

第五项，图层管理，单击后弹出图层管理对话框，里面工具栏有：恢复初始/图层全开/图层全关（非会员使用功能）/关闭选定图层/保留选定图层（会员使用功能）/精简模式

恢复初始：就是在咱们修改图层显示的时候，快捷的恢复到第一次打开图纸时所显示的图纸情况；

图层全开：就是图纸所有图层全部打开，显示在工作区； 图层全关：图纸所有图层全部关闭不显示在工作区内；

会员使用功能下次再介绍；

怎么样单独关闭某一图层呢？

单价图层前面的小灯泡图标，变灰色就是关闭，黄色就是打开，打开和关闭对应着在图纸中的显示与不显示。

精简模式就是只显示图层管理对话框的工具栏部分，这个功能基本上我们不需要应用。

第六项第七项：撤销/恢复，撤销，是撤销上一次操作，可连续撤销；

恢复，是恢复上一次操作，可连续恢复；

第八项，会员；将会员才能使用的功能罗列在下拉菜单里面，具体如何操作，下次我们详细讲解。

第九项，测量，单击测量，弹出详细的测量工具条：

对齐/线性/面积/矩形面积/坐标标注/设置标注比例

黄色显示的为会员使用功能下次详细讲解；

对齐：是测量图纸内斜长的距离，操作方法，单击一点，单击另一端一点，测量出尺寸后，拖动鼠标，放置测量尺寸位置，单击确认位置。
