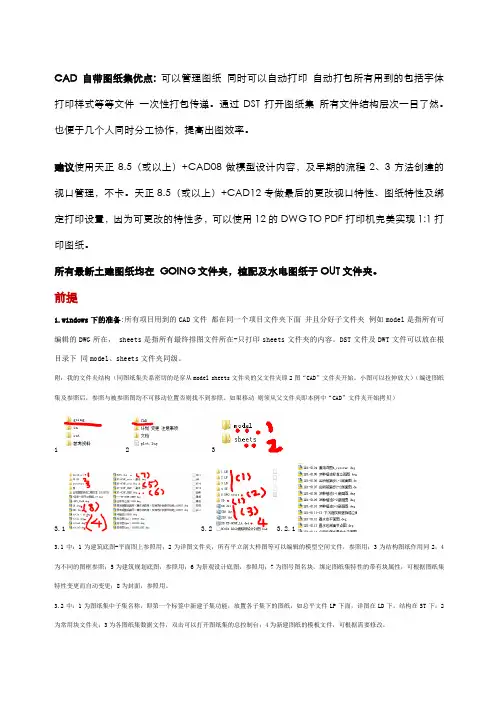

CAD自带图纸集优点:可以管理图纸同时可以自动打印自动打包所有用到的包括字体打印样式等等文件一次性打包传递。
通过DST打开图纸集所有文件结构层次一目了然。
也便于几个人同时分工协作,提高出图效率。
建议使用天正8.5(或以上)+CAD08做模型设计内容,及早期的流程2、3方法创建的视口管理,不卡。
天正8.5(或以上)+CAD12专做最后的更改视口特性、图纸特性及绑定打印设置,因为可更改的特性多,可以使用12的DWG TO PDF打印机完美实现1:1打印图纸。
所有最新土建图纸均在GOING文件夹,植配及水电图纸于OUT文件夹。
前提1.windows下的准备:所有项目用到的CAD文件都在同一个项目文件夹下面并且分好子文件夹例如model是指所有可编辑的DWG所在, sheets是指所有最终排图文件所在-只打印sheets文件夹的内容。
DST文件及DWT文件可以放在根目录下同model、sheets文件夹同级。
附:我的文件夹结构(同图纸集关系密切的是穿从model sheets文件夹的父文件夹即2图“CAD”文件夹开始。
小图可以拉伸放大)(编进图纸集及参照后,参照与被参照图均不可移动位置否则找不到参照。
如果移动则须从父文件夹即本例中“CAD”文件夹开始拷贝)1233.1 3.2 3.2.13.1中:1为建筑底图-平面图上参照用;2为详图文件夹,所有平立剖大样图等可以编辑的模型空间文件,参照用;3为结构图纸作用同2;4为不同的图框参照;5为建筑规划底图,参照用;6为景观设计底图,参照用;7为图号图名块,绑定图纸集特性的带有块属性,可根据图纸集特性变更而自动变更;8为封面,参照用。
3.2中:1为图纸集中子集名称,即第一个标签中新建子集功能,放置各子集下的图纸,如总平文件LP下面,详图在LD下,结构在ST下;2为常用块文件夹;3为各图纸集数据文件,双击可以打开图纸集的总控制台;4为新建图纸的模板文件,可根据需要修改。

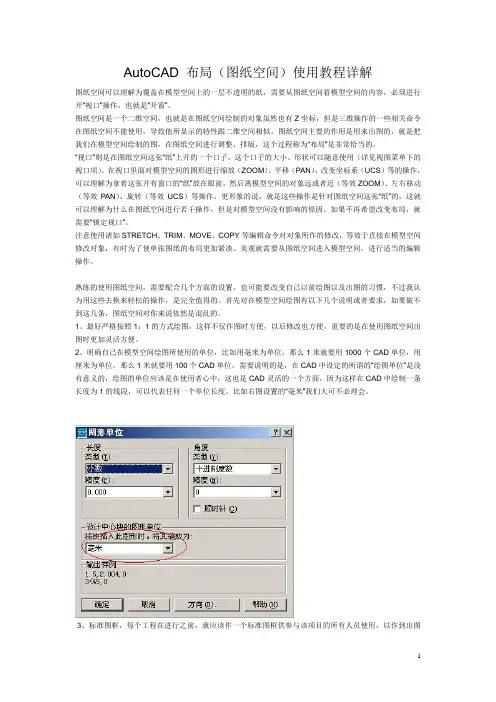

AutoCAD 布局(图纸空间)使用教程详解图纸空间可以理解为覆盖在模型空间上的一层不透明的纸,需要从图纸空间看模型空间的内容,必须进行开“视口”操作,也就是“开窗”。
图纸空间是一个二维空间,也就是在图纸空间绘制的对象虽然也有Z坐标,但是三维操作的一些相关命令在图纸空间不能使用,导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的,就是把我们在模型空间绘制的图,在图纸空间进行调整、排版,这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子,这个口子的大小、形状可以随意使用(详见视图菜单下的视口项)。
在视口里面对模型空间的图形进行缩放(ZOOM)、平移(PAN)、改变坐标系(UCS)等的操作,可以理解为拿着这张开有窗口的“纸”放在眼前,然后离模型空间的对象远或者近(等效ZOOM)、左右移动(等效PAN)、旋转(等效UCS)等操作,更形象的说,就是这些操作是针对图纸空间这张“纸”的,这就可以理解为什么在图纸空间进行若干操作,但是对模型空间没有影响的原因。
如果不再希望改变布局,就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改,等效于直接在模型空间修改对象,有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间,进行适当的编辑操作。
熟练的使用图纸空间,需要配合几个方面的设置,也可能要改变自己以前绘图以及出图的习惯,不过我认为用这些去换来轻松的操作,是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求,如果做不到这几条,图纸空间对你来说依然是混乱的。
1、最好严格按照1:1的方式绘图,这样不仅作图时方便,以后修改也方便,重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位,比如用毫米为单位,那么1米就要用1000个CAD单位,用厘米为单位,那么1米就要用100个CAD单位,需要说明的是,在CAD中设定的所谓的“绘图单位”是没有意义的,绘图的单位应该是在使用者心中,这也是CAD灵活的一个方面,因为这样在CAD中绘制一条长度为1的线段,可以代表任何一个单位长度。
cad怎样制作图纸集的教程
篇一:CAD图纸集图纸目录的做法
图纸一览表由于不能自动添加,所以要等所有图纸都画完后最后做。
但只要用此方法做,就很快,几分钟就能做好,而且符合要求。
?
? 在下图的【图纸目录】上右击,选【插入图纸一览表】;?
? 弹出如下对话框,在【添加】上点击两次;
?
?
?
? 选中第二行,点击【下移】两次,移到最下边,并更改文字如下
图;
?
?
? 上图【无】是选中后,点击其后的下拉箭头最后一行,选出来的;其中【图纸编号】四个字,图和纸及编和号间应
该加一个空格就更好看了。
? 点击上图中的【子集和图纸】,弹出下图后,选中需要编入目录
的图纸如下图;
?
第1 页。
AutoCAD 创建图纸集图纸集是来自一些图形文件的一系列图纸的有序集合。
用户可以在任何图形中,将布局作为图纸编号输入到图纸集中,在图纸一览表和图纸之间建立一种链接。
在AutoCAD中,图纸集可以作为一个整体进行管理、传递、发布和归档。
在AutoCAD中,可以通过使用“创建图纸集”向导来创建图纸集。
在向导中,既可以基于现有图形从头开始创建图纸集,也可以使用样例图纸集作为样板进行创建。
●从样例图纸集创建图纸集在“创建图纸集”向导中,选择从样例图纸集创建图纸集时,该样例将提供新图纸集的组织结构和默认设置。
用户还可以指定根据图纸集的子集存储路径创建文件夹。
使用此选项创建空图纸集后,可以单独地输入布局或创建图纸。
●从现有图形文件创建图纸集在“创建图纸集”向导中,选择从现有图形文件创建图纸集时,需指定一个或多个包含图形文件的文件夹。
使用此选项,可以指定让图纸集的子集组织复制图形文件的文件夹结构,且这些图形的布局可以自动输入到图纸集中。
另外,通过单击每个附加文件夹的“浏览”按钮,可以轻松地添加更多包含图形的文件夹。
现以“从现有图形文件创建图纸集”为例,介绍其具体操作方法。
在【应用程序菜单】下拉列表中选择【新建】|【图纸集】选项,将打开【创建图纸集-开始】对话框,如图13-39所示。
选择该单选按钮图13-39 【创建图纸集-开始】对话框在该对话框中,选择【现有图形】单选按钮,并单击【下一步】按钮,将打开【创建图纸集-图纸集详细信息】对话框,如图13-40所示。
在该对话框中可以输入新创建的图纸集名称,并指定保存图纸集数据文件的路径。
输入创建图纸集名称指定保存路径图13-40 输入新图纸集名称并指定保存路径单击【下一步】按钮,在打开的【创建图纸集-选择布局】对话框中单击【浏览】按钮,将打开【浏览文件夹】对话框。
在该对话框中选择可以将图形中的布局添加到图纸集中的文件夹,效果如图13-41所示。
1.单击该按钮添加效果2.选择该文件夹图13-41 指定布局文件夹单击【下一步】按钮,在打开的【创建图纸集-确认】对话框中,审查要创建的图纸集信息。

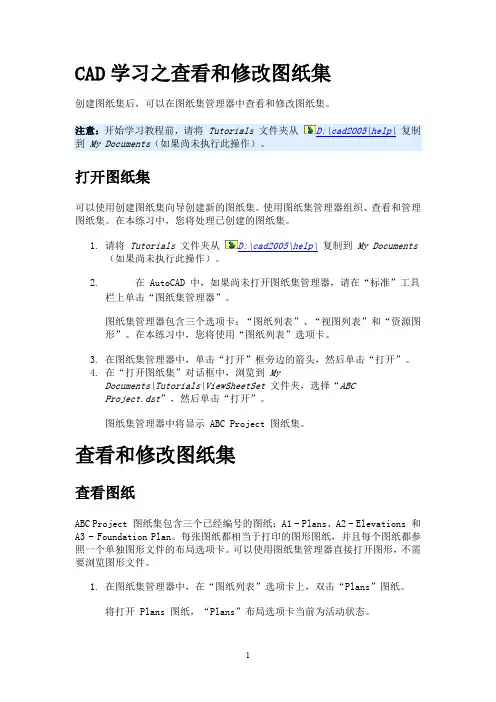

CAD学习之查看和修改图纸集创建图纸集后,可以在图纸集管理器中查看和修改图纸集。
D:\cad2005\help\打开图纸集可以使用创建图纸集向导创建新的图纸集。
使用图纸集管理器组织、查看和管理图纸集。
在本练习中,您将处理已创建的图纸集。
1.请将Tutorials文件夹从D:\cad2005\help\复制到My Documents(如果尚未执行此操作)。
2.在 AutoCAD 中,如果尚未打开图纸集管理器,请在“标准”工具栏上单击“图纸集管理器”。
图纸集管理器包含三个选项卡:“图纸列表”、“视图列表”和“资源图形”。
在本练习中,您将使用“图纸列表”选项卡。
3.在图纸集管理器中,单击“打开”框旁边的箭头,然后单击“打开”。
4.在“打开图纸集”对话框中,浏览到MyDocuments\Tutorials\ViewSheetSet文件夹,选择“ABCProject.dst”,然后单击“打开”。
图纸集管理器中将显示 ABC Project 图纸集。
查看和修改图纸集查看图纸ABC Project 图纸集包含三个已经编号的图纸:A1 - Plans、A2 - Elevations 和A3 - Foundation Plan。
每张图纸都相当于打印的图形图纸,并且每个图纸都参照一个单独图形文件的布局选项卡。
可以使用图纸集管理器直接打开图形,不需要浏览图形文件。
1.在图纸集管理器中,在“图纸列表”选项卡上,双击“Plans”图纸。
将打开 Plans 图纸,“Plans”布局选项卡当前为活动状态。
Plans 图纸是使用默认样板创建的。
样板包含所有图纸共享的信息,例如,标题块、图纸尺寸、页面布局等等。
可以查看图纸集特性中的默认样板名称。
2.在图纸集管理器中,在“图纸列表”选项卡上,在“ABC Project”上单击右键,然后在快捷菜单上单击“特性”。
3.在“图纸集特性”对话框的“图纸创建”下,单击“图纸创建样板”。
“图纸创建样板”下列出的文件 (ABC.dwt) 是用于创建此图纸集中所有新图纸的默认样板。

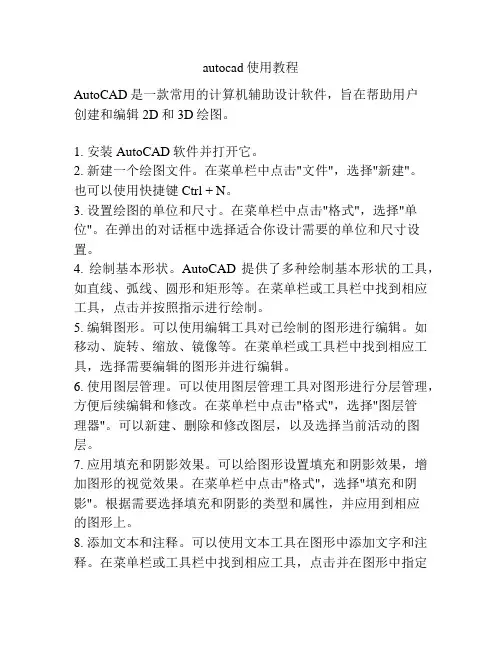

autocad使用教程AutoCAD是一款常用的计算机辅助设计软件,旨在帮助用户创建和编辑2D和3D绘图。
1. 安装AutoCAD软件并打开它。
2. 新建一个绘图文件。
在菜单栏中点击"文件",选择"新建"。
也可以使用快捷键Ctrl + N。
3. 设置绘图的单位和尺寸。
在菜单栏中点击"格式",选择"单位"。
在弹出的对话框中选择适合你设计需要的单位和尺寸设置。
4. 绘制基本形状。
AutoCAD提供了多种绘制基本形状的工具,如直线、弧线、圆形和矩形等。
在菜单栏或工具栏中找到相应工具,点击并按照指示进行绘制。
5. 编辑图形。
可以使用编辑工具对已绘制的图形进行编辑。
如移动、旋转、缩放、镜像等。
在菜单栏或工具栏中找到相应工具,选择需要编辑的图形并进行编辑。
6. 使用图层管理。
可以使用图层管理工具对图形进行分层管理,方便后续编辑和修改。
在菜单栏中点击"格式",选择"图层管理器"。
可以新建、删除和修改图层,以及选择当前活动的图层。
7. 应用填充和阴影效果。
可以给图形设置填充和阴影效果,增加图形的视觉效果。
在菜单栏中点击"格式",选择"填充和阴影"。
根据需要选择填充和阴影的类型和属性,并应用到相应的图形上。
8. 添加文本和注释。
可以使用文本工具在图形中添加文字和注释。
在菜单栏或工具栏中找到相应工具,点击并在图形中指定文字位置,输入需要添加的文本或注释。
9. 完成绘图。
在绘制和编辑完图形后,可以保存文件,打印图纸或输出为其他文件格式。
在菜单栏中点击"文件",选择"保存"来保存文件。
在菜单栏中点击"文件",选择"打印"来打印图纸。
这是一个简单的AutoCAD使用教程,帮助你快速上手和了解AutoCAD的基本操作。
关于CAD图纸集和发布的教程最近没什么活,正好没事,朋友要我教他怎么用CAD的图纸集和发布程序,我就做了一篇教程,特此给大家参考1、图纸集图纸集的概念在2005版本出现目前2009版本里已经很完善了,利用图纸集配合字段可以在多人制图合作中发挥巨大的作用,让设计员只要专心画图就行了,整理图纸以及合并、统一图纸变的非常简单。
2、建立一个DWT样板文件要用好图纸集我们必须先建立一个DWT样板文件,这是本人的样板文件,样板文件里可以事先编好图层、线型、图框、字体等等本次工程的标准类内容以供所有参与此次工程图纸的设计师的标准化作业,套句大白话就是张三和李四画的图在外人看来是一样的就行了。
3、DWT文件的建立打开CAD,新建一个DWG文件,选择ACAD.DWT文件文件建立好后选择布局1,然后把公司的标准图框插入也可以打开公司图框后直接CTRL+C后CTRL+V。
接下来就是固定图框的大小了,在布局里设置图框的比例是使用视口,视口的设置可以在CAD的菜单里点击光标右键出现增加自定义菜单,选择视口后出现视口菜单点击<单个视口>,沿图框对角线画一个方形,视口就建立好了,然后设置图层、线型、图框、字体等等,再打开页面设置管理器把打印机和线形设置好,注意打印比例一定要设置成1:1,如果图框太大用SC命令调整至1:1比例,点击插入-字段选择图纸标题把文字缩放到适合大小后做为图纸内容,因为没有图纸集关联所以字段目前是####显示,没关系先不管它,再复制一个双击进入字体后选择打印日期做为出图的日期用再复制一个选择编号用做图纸的编号,最后确定后保存成DWT文件格式。
4、图纸集的建立按CTRL+4弹出图纸集管理器,点击打开-新建图纸集选择<现有图形>,点击下一步,图纸集的名称写本次工程的名称保存图纸集文件的文件夹名称也和工程名相同,点击<图纸集特性>里<用于创建图纸样板>里选择刚设置好的DWT文件,然后下一步,下一步直至结束。
5、文件的建立此时在图纸集管理器里应该可以看到刚建立的图纸集了,右键点击图纸集名称,选择<新建子集>,名称自定,注意把<创建相对于上级子集存储位置的文件夹>选项打勾,可以直接建立一个相对应的子目录便于管理。
CAD图纸集使用说明1. ctrl+4打开图纸集管理器,打开图纸集文件“国家大剧院.dst”,模型视图选项卡中,DDup\ref\国家大剧院.dwg是已经绘制好的模型文件2. 该模型中已经保存了三个命名视图:平面图、立面图、剖面图。
3. 点击图纸列表选项卡,在DDup的图纸集上点击鼠标右键,点击新建图纸,在弹出的对话框中,编号填入01,图纸标题填入一层平面图,文件名填入一层平面图4. 可以看到在图纸集下产生了01,一层平面图,双击打开它,一层平面图.dwg文件被打开,仔细观察发现该文件布局名称为“一层平面图”,标题栏中图纸名称为“一层平面图”5. 保持一层平面图为当前打开的图纸,点击模型视图选项卡,在模型文件国家大剧院.dwg文件下有三个命名视图,右击平面图,放置到图纸上6. 移动光标至主绘图区,右键点击可以修改比例,选择1:300比例,指定插入点。
可以看到绘图区中插入了一个视口,图名及比例已经标注好,只需要做适当的移动位置即可。
当然也需要用户自行修改视口边界线到不可打印图层。
顺便提一句,在之前的准备工作中,可以用scalelistedit命令修改模板文件A3.dwt 和模型文件国家大剧院.dwg的比例缩放列表。
7. 下面来修改这张图纸的特性值,在图纸列表选项卡中,右击01,一层平面图,点击特性,在弹出的对话框中,编辑修订号为00,分类为LP,序号为01。
8. 在图纸集管理器中点击图纸视图选项卡,右击平面图视图,点击重命名并重新编号,将编号改为01,确定关闭对话框。
9. 下面看一下效果:回到一层平面图的主绘图区,regen重生成一下,可以看到图名标注(即视图标签块)中索引号已经修改为01。
10.标题栏中图纸序号,分类,修订版本等已经被修改。
11.我们再来新建一张图纸,在图纸集管理器中点击图形列表选项卡,在DDup 的图纸集上点击鼠标右键,点击新建图纸,在弹出的对话框中,编号填入02,图纸标题填入立面图,文件名填入立面图12.编辑这张图纸的特性值,在图纸列表选项卡中,右击02-立面图图,点击特性,在弹出的对话框中,编辑修订号为00,分类为LP,序号为02。
图纸集怎么在CAD中制作相信经常用CAD的同学们都知道图纸集,那么大家知道图纸集怎么在CAD中制作吗?下面是店铺整理的图纸集怎么在CAD中制作的方法,希望能给大家解答。
图纸集在CAD中制作的方法如果确定用图纸集来管理项目,可以在项目开始前定制一个标准的模板文件(*.dwt),在模板文件中设置好图层、标注样式、文字样式,在布局中插入好图框、设置好视口、页面设置等,在图框中还可以插入跟图纸集相关的字段(field),如图纸编号、图纸标题等。
在图纸集中新建图纸时可以直接使用模板,如果模板中添加了图纸编号等字段,在创建图纸时可以设置图纸编号,图纸中相应字段会自动更新。
如下图所示。
定制好模板后,就可以新建图纸集,CAD提供了向导功能,可以引导你创建图纸集。
创建图纸集时可以选择已有图纸集样例,也可以选择现有的图纸。
如下图所示。
我们可以选择现有图纸来创建图纸集,但基本前提是每个布局只有一个图框,否则图纸集起不到应有的作用。
如果选择CAD提供的图纸集样例,其中的模板文件肯定是无法满足要求的,需要修改保存目录和的模板文件,如下图所示。
创建好图纸集后,就可以在图纸集面板中创建、编辑子集,然后可以创建图纸、绘制图纸。
如果图纸集用于多人参与的项目,图纸集文件和图纸通常要保存在服务器上,项目组需要设定一定的规则和权限。
图纸如果被其他人打开,在图纸集中会显示一个锁定图标,如下图所示。
AutoCAD不仅提供了图纸创建和管理的功能,还可以对模型视图和图纸视图进行管理:”模型视图“是在模型空间创建视图,假设一张图纸的模型空间中包含了一个建筑的平面、立面图,可以在模型视图中将此文件添加进来,打开此文件,可以针对平面和立面分别创建和保存命令视图(VIEW),这些视图会显示在模型视图列表中。
”图纸视图“是对图纸布局空间视口的管理,可以将模型视图中的视图插入到打开图纸的布局空间,在插入的时候可以右键设置插入比例,模型视图所在的原始图纸会以外部参照的形式插入到打开的图中。
1.先要大概了解以下一些概念:模板文件、命名视图、属性、字段、动态块、视口及布局、外部参照。
2.图纸集特性中:“视图的标签块”即是通常指的“图名”,标注块即是通常指的各类“索引符号”。
最好能在模板文件中定制好这些常用图块,以便在建立图纸集时指定。
3.上述图块当然需要定制成带属性的动态块。
模板文件最好能定制成公司的专用图块,其中图纸名称、项目编号等均以图纸集专用字段等插入图框中。
4.用户在模型空间中保存好命名视图以方便在图纸集中调用。
5.在图纸集管理器的图纸集选项卡中新建图纸后,导入模型空间中的命名视图,图纸集将自动关联索引号与图名。
每导入的一个命名视图将被保存在管理器的图纸视图选项卡中。
6.若需要修改图纸编号请在图纸列表选项卡中右键点击图纸修改其特性值。
若需修改视口编号请在图纸视图选项卡中右键点击修改其特性值。
1、ctrl+4打开图纸集管理器,打开图纸集文件“国家大剧院.dst”,模型视图选项卡中,DDup\ref\国家
大剧院.dwg是已经绘制好的模型文件
2、该模型中已经保存了三个命名视图:平面图、立面图、剖面图。
3、点击图形列表选项卡,在DDup的图纸集上点击鼠标右键,点击新建图纸,在弹出的对话框中,编号填入01,图纸标题填入一层平面图,文件名填入一层平面图
4、可以看到在图纸集下产生了01-一层平面图,双击打开它,一层平面图.dwg文件被打开,仔细观察发现该文件布局名称为“一层平面图”,标题栏中图纸名称为“一层平面图”
5、保持一层平面图为当前打开的图纸,点击模型视图选项卡,在模型文件国家大剧院.dwg文件下有三个命名视图,右击平面图,放置到图纸上
6、移动光标至主绘图区,右键点击可以修改比例,选择1:300比例,指定插入点。
可以看到绘图区中插入了一个视口,图名及比例已经标注好,只需要做适当的移动位置即可。
当然也需要用户自行修改
视口边界线到不可打印图层。
顺便提一句,在之前的准备工作中,可以用scalelistedit命令修改模板文件A3.dwt和模型文件国家大剧院.dwg的比例缩放列表。
7、下面来修改这张图纸的特性值,在图纸列表选项卡中,右击01-一层平面图,点击特性,在弹出的对话框中,编辑修订号为00,分类为LP,序号为01。
8、在图纸集管理器中点击图纸视图选项卡,右击平面图视图,点击重命名并重新编号,将编号改为01,确定关闭对话框。
9、下面看一下效果:
回到一层平面图的主绘图区,regen重生成一下,可以看到图名标注(即视图标签块)中索引号已经修改为01
10、标题栏中图纸序号,分类,修订版本等已经被修改。
11、我们再来新建一张图纸,在图纸集管理器中点击图形列表选项卡,在DDup的图纸集上点击鼠标右键,点击新建图纸,在弹出的对话框中,编号填入02,图纸标题填入立面图,文件名填入立面图
12、编辑这张图纸的特性值,在图纸列表选项卡中,右击02-立面图图,点击特性,在弹出的对话框中,编辑修订号为00,分类为LP,序号为02。
13、打开02-立面图,检验一下标题栏,已经修改好
14、当然,这张图纸目前还仅仅只有一个图框,同样,点击模型视图,将模型文件国家大剧院.dwg的
立面图视图放置到图纸上。
15、在图纸视图选项卡中修改其编号为01
16、regen重生成一下,图名的索引编号已经修改
17、同样,新建一个剖面图,并在图纸列表选项卡中修改其特性
18、在图纸列表选项卡中双击剖面图,将模型文件国家大剧院.dwg的剖面图视图放置到图纸上。
并将视图编号修改为01。
19、下面来看看在图纸中放置索引符号,以及如何自动更新。
在图纸列表选项卡中双击01-一层平面图,将其置为当前图形。
在图纸视图选项卡中,右击01-平面图视图,点击放置标注块,初次使用时点击选择块,勾选立面、剖面,确定后关闭对话框。
20、在图纸视图选项卡中,右击01-立面图视图,点击放置标注块,点击立面,在主绘图区合适位置放置立面索引符号图块。
可以看到立面索引符号自动识别了立面图.dwg的图纸编号02,也自动识别了视图的编号01和类别LP。
21、同样方法,在图纸视图选项卡中,右击01-剖面图视图,点击放置标注块,点击剖面,在主绘图区合适位置放置剖面索引符号图块。
同样道理,我们也可以看到剖面索引符号自动识别了剖面图.dwg 的图纸编号03,也自动识别了视图的编号01和类别LP。
22、我们来修改一下剖面图的图纸编号,在图纸列表选项卡中,右击03-剖面图,点击重命名并重新编号图纸,将编号修改为04,点击确定关闭对话框。
23、在当前打开的一层平面图中,regen重生成一下,发现剖面索引符号中03自动修改为04。
24、转到图纸视图选项卡,右击01-剖面图视图,重命名并重新编号视图,将01改为02,确定关闭对话框。
25、在图纸列表选项卡中,双击一层平面图regen,剖面索引符号中节点号01被自动修改为02,双击剖面图regen,图名编号01被自动修改为02。
至此,我们应该能体会到图纸集之所以能够自动修改这些编号,是因为图纸集管理器中的图纸视图选项卡,通过它管理着所有的视口编号;图纸集管理器中图纸列表选项卡,通过它管理着所有的图纸编号。
26、将剖面图图纸编号改回03,下面打算在一层平面图中插入一个图纸目录。
在DDup的图纸集中右击,插入图纸一览表,在弹出的对话框中可以修改图纸目录的格式,在分栏设置中可以添加或删除列。
27、在主绘图区指定一个插入点插入图纸目录表,该目录表中诸如图纸名称、图纸编号等也可以根据图纸集中的修改而更新。
目录表中的列在分栏设置中修改,目录表中的行顺序可以在图纸列表选项卡中拖动图纸顺序而修改。
