2018届中考物理复习第十一单元电与磁专题(11)电路故障分析2(家庭电路)专项训练

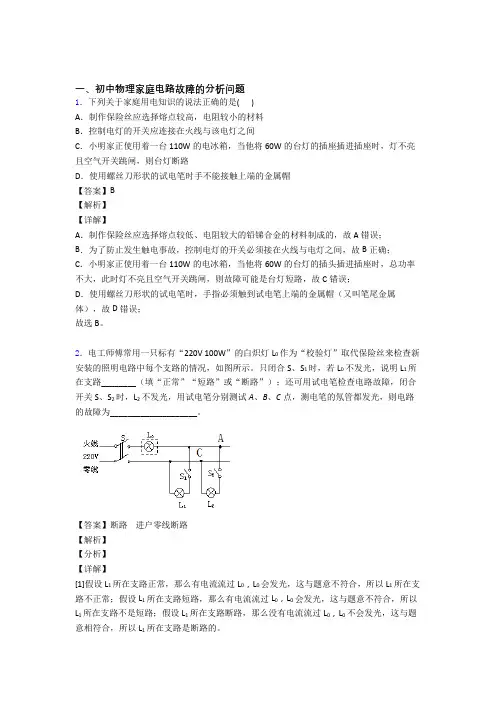

一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。

2．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。

【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。

[2]当电路是断路时，用测电笔测量时，C是与零线相通的，本不该亮，亮了那就说明到C 的零线断开了。

3．家庭电路用电时要注意安全。

(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。

2．小明同学设计了一个电动按摩棒，其结 构示意图如图22所示，ABO可以看作是一个 杠杆，O为支点，B处有一个条形磁体，A为 按摩槌头。当电磁铁输入方向改变的交流电
时，条形磁体会受到引力或斥力，带动按摩 槌头A振动。某一时刻，电磁铁与条形磁体 间的磁感线如图所示，请画出此时：
(1)磁感线方向并标出电磁铁上端的磁极； (2)螺线管中的电流方向； (3)条形磁体所受磁力的示意图。
谢谢
(5) (2020无锡)为判断如图17所示的家庭 电路中白炽灯L1是否短路，将火线上的熔丝 断开，用另一只完好的白炽灯L2作为“校验 灯”接入电路。然后闭合总开关，再闭合开 关S，即可根据L2的亮暗做出判断。请在图 中补画一根导线，将L2正确接入电路。
二、电磁学作图
1．中考作图要求 (1)判断磁场中磁感线的方向，小磁针N极 的方向；会画常见的几种磁体产生的磁场 的磁感线； (2)判断通电螺线管电流方向； (3)判断通电螺线管磁极； (4)画出通电螺线管中线圈绕法。
(1)(2020自贡)生活中有一种插线板，在使用 中发现：插线板上的指示灯在开关断开时不 发光，插孔不能提供工作电压；而在开关闭 合时指示灯发光，插孔可以提供工作电压； 如果指示灯损坏，开关闭合时插孔也能提供 工作电压。
根据上述现象，请在图13中画出开关、指 示灯、电阻和插孔的连接方式，并与电源 线接通。
(3)保险丝只能接在火线上，不能接在零 线上。这样，当保险丝熔断时，用电器和 火线脱离，人接触到不工作的用电器时就 没有触电的危险。 (4)两孔插座应按照“左零右火”的规定接 入，三孔插座按照“左零右火上接地”的 规定接入。 (5)连接时注意交叉相连处应加“点”，以 区分交叉处是否相互连接。
3．作图练习
(2)(2020桂阳)如图6所示，闭合开关S后小 磁针沿顺时针方向偏转90°后静止，请在 图中括号内标出电源的“＋”“－”极，并标 出通过通电螺线管外A点的磁感线的方向。

一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。

用测零线电笔检测a点氖管不发光，检测b点氖管发光。

发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。

故选A。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。

【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。

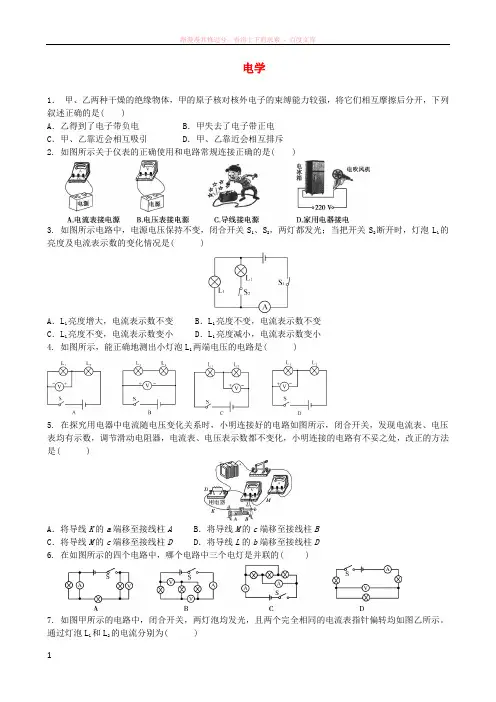

电学1．甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开，下列叙述正确的是( )A．乙得到了电子带负电 B．甲失去了电子带正电C．甲、乙靠近会相互吸引 D．甲、乙靠近会相互排斥2. 如图所示关于仪表的正确使用和电路常规连接正确的是( )3. 如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是( )A．L1亮度增大，电流表示数不变 B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小 D．L1亮度减小，电流表示数变小4. 如图所示，能正确地测出小灯泡L1两端电压的电路是( )5. 在探究用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是( )A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D6. 在如图所示的四个电路中，哪个电路中三个电灯是并联的( )7. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

通过灯泡L1和L2的电流分别为( )A ．1.2 A ，1.2 AB ．0.3 A ，0.3 AC ．1.2 A ，0.3 AD ．1.5 A ，0.3 A8. 从欧姆定律可导出R ＝U I，下列说法正确的是( )A ．当电压为0时，电阻为0B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变9. 下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P 相连，可上下移动。

现要求：当风吹过探头时，滑动变阻器的滑片P 向上移动，且风速增大时电压表的示数增大。

以下四个图中符合要求的是( )10. 如图所示，灯L 1、L 2完全相同，闭合开关S ，只有一盏灯亮，且只有一个电表有示数，其故障可能是( )A ．灯L 1开路B ．灯L 1短路C ．灯L 2开路D ．灯L 2短路 11. 甲、乙、丙三个通草球静止在如图所示的位置，已知甲球带正电，则乙球带____电，丙球带负电或____。
