上海市2019中考物理二模真题集锦—电路故障分析【解析版】

2019年上海市宝山区中考物理二模试卷一、单选题（本大题共8小题，共16.0分）1.下列色光中，属于复色光的是（）A. 白光B. 红光C. 绿光D. 蓝光2.最先提出原子行星模型理论的科学家是（）A. 德谟克里特B. 汤姆逊C. 卢瑟福D. 牛顿3.接电话时我们一听到对方话音，就能判断出对方是否是熟人，这主要是依据声音的（）A. 响度B. 音调C. 音色D. 频率4.下列器具中，属于利用连通器原理的是（）A. 订书机B. 液位计C. 吸尘器D. 密度计5.光从空气斜射入盐水中，折射角为30°，则入射角可能为（）A. B. C. D.6.在图所示中，用轻质滑轮匀速提升同一重物G，所用拉力F最小的是图（）A.B.C.D.7.在图所示的电路中，电源电压保持不变，电键S1、S2均闭合。

当电键S2由闭合到断开时（）A. 电压表示数与电流表A示数的比值变小B. 电压表V示数与电流表A示数的比值变大C. 电压表示数与电流表A示数的乘积变大D. 电压表V示数与电流表A示数的乘积不变8.A、B两个薄壁轻质圆柱形容器放置在水平桌面上，它们内部分别盛有质量相等的甲、乙两种液体，如图所示。

若再向两容器内分别注入体积相同的各自原有液体后（都没有液体溢出）。

关于甲、乙的密度和容器底部压强增加量的正确判断的是（）A.甲乙，甲乙B.甲乙，甲乙C. 甲乙，甲乙D. 甲乙，甲乙二、填空题（本大题共7小题，共23.0分）9.教室内日光灯正常工作的电压为______伏，日光灯与电风扇之间是______连接的（选填“串联”或“并联”），学校每月的耗电量用______表测量。

10.冬天，汽车沿盘山公路行驶时，该车驾驶员相对自己的座椅是______的（选填“静止”或“运动”）；当汽车向山下行驶时驾驶员的耳模会有微微的疼痛感觉，这是由于气压会随着海拔的降低而______（选填“增大”或“减小”）造成的；当汽车进入山脚下服务区停止行驶15分钟后，轮胎表面温度会降低，这是通过______的方式改变其内能的。

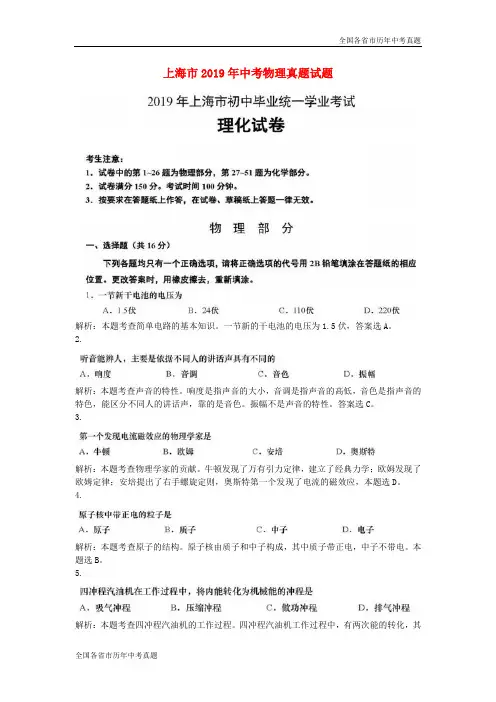

上海市2019年中考物理真题试题解析：本题考查简单电路的基本知识。

一节新的干电池的电压为1.5伏，答案选A。

2.解析：本题考查声音的特性。

响度是指声音的大小，音调是指声音的高低，音色是指声音的特色，能区分不同人的讲话声，靠的是音色。

振幅不是声音的特性。

答案选C。

3.解析：本题考查物理学家的贡献。

牛顿发现了万有引力定律，建立了经典力学；欧姆发现了欧姆定律；安培提出了右手螺旋定则，奥斯特第一个发现了电流的磁效应，本题选D。

4.解析：本题考查原子的结构。

原子核由质子和中子构成，其中质子带正电，中子不带电。

本题选B。

5.解析：本题考查四冲程汽油机的工作过程。

四冲程汽油机工作过程中，有两次能的转化，其中压缩冲程把机械能转化为内能，做功冲程把内能转化为机械能，因此本题选C。

6.解析：本题考查热量公式的应用。

Q=cmΔt，当Q、m相等时，c和Δt成反比，所以两个质量相同的不同物质，吸收相同的热量，比热容大的，升高温度较小，本题选A。

7.解析：本题考查运动图像。

由图象知，v甲==＝0.4m/s，同样可以求得v乙等于0.6m/s，所以v甲＜v乙。

开始的时候，甲乙相距20米，后来相距10米，所以s乙＋s甲=20米－10米＝10米，即v乙t＋v甲t=10米，解得t＝10秒，答案选A。

解析:本题考查固体压强的计算。

由题可知，翻转之后，甲的受力面积变大，对地压强变小，乙的受力面积变小，对地压强变大，而原来二者的对地压强相等，所以可得p甲＜p乙。

二者都是均匀柱体，所以其压强可以用公式p=ρgh来计算。

开始的时候，p甲＝p乙，h甲＞h乙，所以ρ甲＜ρ乙。

翻转之后，Δp甲=ρgΔh甲，Δp乙=ρgΔh乙，而Δh甲 =Δh乙，ρ甲＜ρ乙，所以可得，Δp甲＜Δp乙。

二、填空题解析：本题考查电路故障的判断。

电流表接入后示数为0，所以电路故障为断路，是其中的一个电阻出现了断路，断路电阻两端电压为电源电压，没断路的电阻，因为电流为0，所以其两端电压为0。

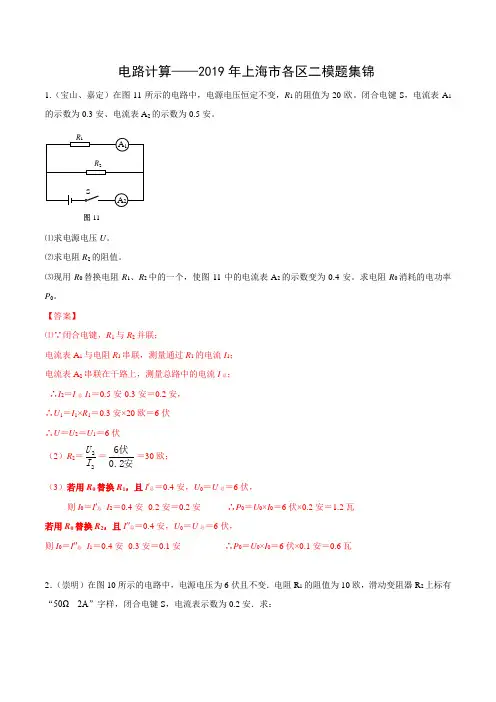

电路计算——2019年上海市各区二模题集锦1.（宝山、嘉定）在图11所示的电路中，电源电压恒定不变，R 1的阻值为20欧。

闭合电键S ，电流表A 1的示数为0.3安、电流表A 2的示数为0.5安。

⑴求电源电压U 。

⑵求电阻R 2的阻值。

⑶现用R 0替换电阻R 1、R 2中的一个，使图11中的电流表A 2的示数变为0.4安。

求电阻R 0消耗的电功率P 0。

【答案】⑴∵闭合电键，R 1与R 2并联；电流表A 1与电阻R 1串联，测量通过R 1的电流I 1；电流表A 2串联在干路上，测量总路中的电流I 总；∴I 2＝I 总-I 1＝0.5安-0.3安＝0.2安，∴U 1＝I 1×R 1＝0.3安×20欧＝6伏∴U ＝U 2＝U 1＝6伏（2）R 2＝22I U ＝安0.2伏6＝30欧； （3）若用R 0替换R 1，且I ′总＝0.4安，U 0＝U 总＝6伏，则I 0＝I ′总- I 2＝0.4安- 0.2安＝0.2安 ∴P 0＝U 0×I 0＝6伏×0.2安＝1.2瓦若用R 0替换R 2，且I ′′总＝0.4安，U 0＝U 总＝6伏，则I 0＝I ′′总- I 1＝0.4安- 0.3安＝0.1安 ∴P 0＝U 0×I 0＝6伏×0.1安＝0.6瓦2．（崇明）在图10所示的电路中，电源电压为6伏且不变．电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求：图11（1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现电压表和电流表中有一个已达满刻度，求此时电压表和电流表的示数．【答案】（1）U 1＝I 1R 1＝0.2安×10欧＝2伏公式、代入和结果各1分（2）R 2＝U 2/I 2＝（U -U 1）/I 1＝（6伏-2伏）/0.2安＝20欧（3）当电压表V 达到满刻度时，U 1'＝3伏，即电压表V 示数为3伏；I 1'＝U 1'/R 1＝3伏/10欧＝0.3安，即电流表A 示数为0.3安。

上海市徐汇区2019-2020学年中考物理二模试卷一、单选题（本大题共10小题，共30分）1．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（）A．仅R1断路B．仅R2断路C．电流表断路D．ac导线断路D【解析】【详解】由电路图知道，定值电阻R1、R2并联，电流表测量干路的电流；开关S闭合一段时间后，电流表示数突然减小，说明某一条支路出现了断路；当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的，又因为电压表接a、b两点时，电压表有示数，所以ac间导线出现了断路，故选D。

【点睛】本题考查的是电路的故障分析，需要根据电流的变化、并联电路的特点及电压表的应用判断故障，涉及的知识点较多，但难度不大。

2．如图甲所示的电路中，电源电压保持6V不变，小灯泡的额定电压是2.5V．闭合开关S后，当滑片P 从右向左移动的过程中，小灯泡的I?U关系图象如图乙所示．下列判断正确的是A．滑动变阻器接入电路的最小阻值是0ΩB．滑动变阻器接入电路的最大阻值是37.5ΩC．小灯泡消耗的电功率总小于滑动变阻器消耗的电功率D．小灯泡消耗的电功率有时等于滑动变阻器消耗的电功率C【解析】【详解】由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．当小灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，由图乙可知，小灯泡两端的电压U L＝2.5V时（正常发光），通过的电流I L＝0.28A，因串联电路中总电压等于各分电压之和，所以，此时滑动变阻器两端的电压：U R＝U﹣U L＝6V﹣2.5V＝3.5V，由UIR=可得，滑动变阻器接入电路中的最小阻值：RR L3.5V12.5Ω0.28ARU URI I====小，故A错误；此时灯泡的电阻：LLL2.5V8.9Ω0.28AURI==≈；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡分得的电压最小，由图乙可知，小灯泡两端的最小电压U L′＝0.4V时，通过的电流I L′＝0.16A，此时滑动变阻器两端的电压：U R′＝U﹣U L′＝6V﹣0.4V＝5.6V，则滑动变阻器接入电路中的最大阻值：''R R''R L5.6V35Ω0.16AU URI I====大，故B错误；此时灯泡的电阻：''LL'L0.4V2.5Ω0.16AURI===，因滑动变阻器接入电路中的最小阻值为12.5Ω，灯泡的最大阻值为8.9Ω，即灯泡的阻值始终小于变阻器接入电路的阻值，且同一时刻通过两者的电流相等，所以，由P＝UI＝I2R可知，小灯泡消耗的电功率总小于滑动变阻器消耗的电功率，故C正确、D错误．3．如图是我市惠民的“共享单车”，它不仅给市民出行带来方便，而且低碳环保．下面有关“共享单车”结构及使用的说法中正确的是A．座垫宽大能减小对人体的压强B．“共享单车”转弯时受到平衡力的作用C．把手上的花纹是为了增大接触面积，从而增大摩擦力D．“共享单车”下坡时速度越来越大，是由于惯性越来越大A【解析】【分析】【详解】A、座垫宽大，是在压力一定时，通过增大受力面积来减小压强，故A正确；B、自行车转弯时其方向发生了改变，不是平衡状态，所以没有受到平衡力的作用，故B错误；C 、把手的花纹，是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦的，而不是增大接触面积，故D 错误．D 、下坡时自行车速度越来越大，是动能增大，而不是由于惯性越来越大；惯性的大小只与质量有关，与速度大小无关，故C 错误．4．下列物理知识不正确的是A ．“帕斯卡裂桶实验”说明水的压强随着水的深度的增大而增大B ．玩具不倒翁之所以不倒，是因为物体重心越低，就越稳定C ．桌面对书的支持力和书对桌面的压力是一对平衡力，大小总是相等的D ．浮力产生的原因是液体对浸入液体中的物体有竖直向上的压力差C【解析】【详解】A ．帕斯卡裂桶实验，说明水的深度影响水产生压强的大小，深度越大，压强越大，故A 正确；B ．物体的重心越低，稳定性越好，“不倒翁”之所以不倒是因为重心很低，故B 正确；C ．桌面对书的支持力和书对桌面的压力作用在不同物体上，不是一对平衡力，故C 错误；D ．浮力产生的原因是液体对物体向上的压力大于向下的压力，向上、向下的压力差即浮力，故D 正确． 5．如图所示，电源电压和灯L 的电阻不变，灯L 上标有“6V 3W ”字样。

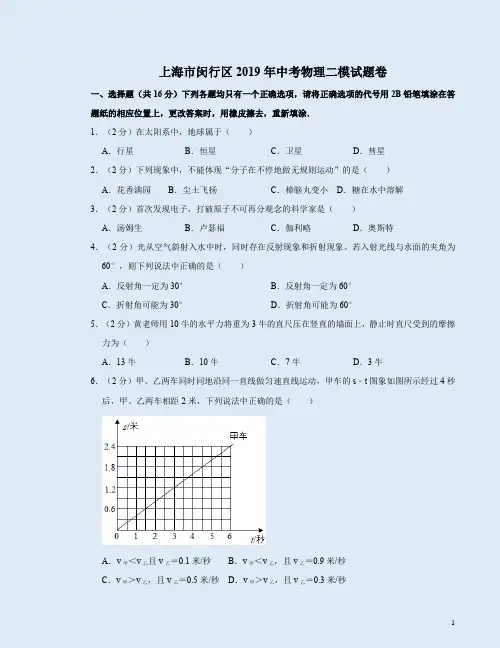

上海市闵行区2019年中考物理二模试题卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．（2分）在太阳系中，地球属于（）A．行星B．恒星C．卫星D．彗星2．（2分）下列现象中，不能体现“分子在不停地做无规则运动”的是（）A．花香满园B．尘土飞扬C．樟脑丸变小D．糖在水中溶解3．（2分）首次发现电子，打破原子不可再分观念的科学家是（）A．汤姆生B．卢瑟福C．伽利略D．奥斯特4．（2分）光从空气斜射入水中时，同时存在反射现象和折射现象。

若入射光线与水面的夹角为60°，则下列说法中正确的是（）A．反射角一定为30°B．反射角一定为60°C．折射角可能为30°D．折射角可能为60°5．（2分）黄老师用10牛的水平力将重为3牛的直尺压在竖直的墙面上，静止时直尺受到的摩擦力为（）A．13牛B．10牛C．7牛D．3牛6．（2分）甲、乙两车同时同地沿同一直线做匀速直线运动，甲车的s﹣t图象如图所示经过4秒后，甲、乙两车相距2米，下列说法中正确的是（）A．v甲＜v乙且v乙＝0.1米/秒B．v甲＜v乙，且v乙＝0.9米/秒C．v甲＞v乙，且v乙＝0.5米/秒D．v甲＞v乙，且v乙＝0.3米/秒7．（2分）在如图所示的电路中，电源电压保持不变。

闭合开关S，向左移动滑动变阻器滑片的过程中，下列说法中正确的是（）A．V表示数变大，A1表示数变小B．V表示数不变，A表示数不变C．A表示数与A1表示数的比值变小D．A表示数与A1表示数的差值不变8．（2分）甲、乙两圆柱形容器放置在水平地面上，容器内分别盛有体积相同的不同液体将一小球放入甲容器内，待其静止后如图所示，此时甲、乙两容器底部受到的液体压强大小相等，如果将小球从甲容器中取出并放入乙容器中待小球静止后（无液体溢出），两容器底部受到液体压强的变化量分别为△p甲和△p乙，则关于△p甲和△p乙的大小关系，下列判断中正确的是（）A．△p甲一定大于△p乙B．△p甲可能小于△p乙C．△p甲一定小于△p乙D．△p甲一定等于△p乙二、填空題（共23分）请将结果填入答题纸的相应位置9．（3分）秦山核电站发电时，是将核能最终转化为能，然后通过输电的方式输送到用电区。

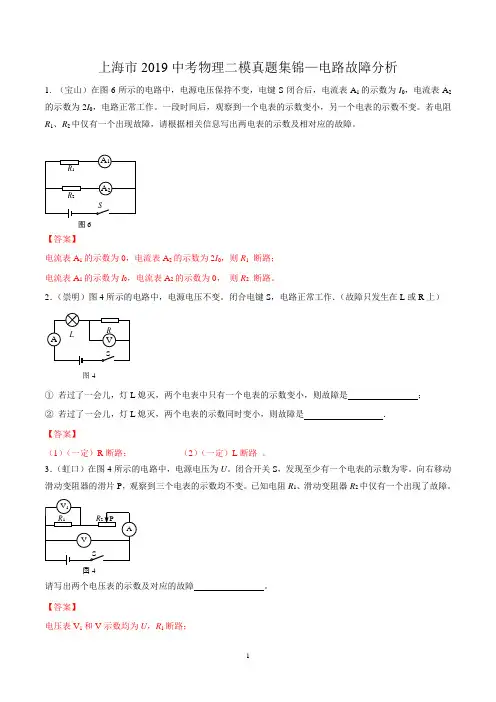

上海市2019中考物理二模真题集锦—电路故障分析1. （宝山）在图6所示的电路中，电源电压保持不变，电键S 闭合后，电流表A 1的示数为I 0，电流表A 2的示数为2I 0，电路正常工作。

一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。

若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。

__________________________________________________【答案】电流表A 1的示数为0，电流表A 2的示数为2I 0，则R 1 断路；电流表A 1的示数为I 0，电流表A 2的示数为0， 则R 2 断路。

2．（崇明）图4所示的电路中，电源电压不变。

闭合电键S ，电路正常工作．（故障只发生在L 或R 上）① 若过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则故障是 ；② 若过了一会儿，灯L 熄灭，两个电表的示数同时变小，则故障是 ．【答案】（1）（一定）R 断路； （2）（一定）L 断路 。

3．（虹口）在图4所示的电路中，电源电压为U 。

闭合开关S ，发现至少有一个电表的示数为零。

向右移动滑动变阻器的滑片P ，观察到三个电表的示数均不变。

已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。

请写出两个电压表的示数及对应的故障 。

【答案】电压表V 1和V 示数均为U ，R 1断路；图6L 图4 SVA R电压表V 1示数为0，V 示数为U ，R 2断路。

4．（奉贤）如图5所示，电源电压保持不变,电阻R 1、R 2阻值相等。

①若电路中各元件均完好，当电键S 由断开到闭合时，电压表V 的示数为U 0，电流表A 1的示数I 0，则电源电压为_________，电流表A 2示数为____ ________。

②若电路中存在故障且故障只发生在电阻R 1、R 2处，当电键S 由断开到闭合时，发现只有一个电表示数发生变化，则故障是 ，该电表示数变化量为 。

2019年上海市金山区中考二模物理试卷一、单的1.灯泡以标有“24V12T的字样，灯泡0标有“12V121”的字样，将两个灯泡串联后接在电源电压为U的电路中，若要保证两个灯泡不损坏，则（）A.电源电压U的是大值为30VB.两灯泡的实际功率之比为h4C.灯泡氐两端电压与电源电压U之比为1：3D.电源电压U为36V时，灯泡以、庆均能正常发光2.《舌尖上的中国2〉聚焦于普理人的家富菜，让海内外观众领略了中华饮食之类.如图所示，通过煎、炒、蒸、拌床调的四种美食中所包含的物理知识，认识正确的是A.耕煎钢TCT铁制造，主要是利用了铁的比热容大B.妙：主要是通过做功的方式使蒙蒿和膳肉的内能增加C.蒸：是理过热传递和高温水蒸气液化放热，使g饭蒸熟D.热香葱和豆腐要拌着才能入味，说明分手没有做无规则运动3.用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，则A.木块受到的拉力大于庠擦力B.木块相对弹簧测力计是运动的C.木块受到的重力和水平面对木块的支持力是一对平衡力D.在;码后，弊簧测力林数变小4.如图所示电路中，电源电压为4.5V,0、以是小灯泡，当开关S闭合时，电压表的示数为1.5V,忽略温度对灯丝电阻的彩响，则~1—0^---1|—A.氐两端的电压为1.5VB.以两端的电压为1.5VC.Li与0的灯丝电阻之比为2：1D.通过侦与庆的电流之比为1:25.你一定听说过《龟兔赛跑〉的寓言故事吧？鸟龟和免子同时从起点跑出，兔子在远远超过乌龟后，便骄傲地味大觉.当它睡电后才姒：鸟龟已瓮爬到了终点.关于这个赛跑过程，下列说法正确的是A.兔子始终比乌龟尾得快B.只有徐地面为推照物后，才能说乌龟是运动的C.兔子在噬觉时肯定是静止的D.乌龟的平均速度比免子的平均速度大6.在图中所示的电路中，电源电压保持不变，下列操作中不能使电压表％示数变大，哈示数变小的是(A.将清片P向右移动B.晰电健SC.将电阻％与电流表A的位置互换D.将电阻也与电健S位置互换7.如图所示的四种情景中，属于重力势能转化为动能的是T H m(a)(b)(c)(d)A.(a)图远动员把弯弓拉开将箭射出B.(b)图跳伞运动员匀速下落C.(c)图跳水运动员从空中下落D.(d)图运动员骑自行车冲向坡顶8.晚上，在桌面上锚一张白纸，把一小块平面在纸上，让手电筒的光正对着平面镜照射，则从侧面看()A.佻子比较亮，它发生了领面反射B.镣子比较曜，它发生了镜面反射C.白纸比较充，它发生了管面反射D.白纸比较暗，它发生了漫反射二、填空题9.把一滴水滴在玻璃板上，在做板下面放置f用眼Bt看不清楚的小物体，这时水滴相当于f_镜，再*f放大傥位于水滴的上方，慢慢调节这个镜子与水滴之间的距离，你就更能看清蜘板下的微小物体，这时它们的作用相当于f__(逸填“望远镜”或“显微镜”).10.大多数汽车防冻冷却液是以水和乙二部为原料混合而成的，其中主要成份是水，这是利用了水的的特点.■制防冻冷却液时将乙二醇加入水中，二者混合后实际的总体积小于混合前水和乙二醇的忌体积，这说明分子是运动的，同时也说明____・11.火箭加速升空过程中，对于火箭搭裁的卫星来说，动_,势_,卫星的机械能是由火箭燃料的—能转化而来的.12.现杠800N的木箱A,小李同学想把它搬到高为6m、长为10m的斜面上，如图所示，他站在斜面上,沿斜面向上用6OON的拉力使木箱A匀速从斜面底端到达斜面顶端.则其机械效率%,木箱A在斜面上匀速运动时受到的庠擦力_____N.13.太和县北城中心学校举行八年级春季运动会，由于当天风较大，原定的羽毛球比赛暂漫进行，因为羽毛神t较小，其小，风易改变其运动状态.14.⑴小明测小石块的密度，如图甲乙所示，小石块的质量为.小石块的密度为____g/cnh⑵小明又想■出家里某个小饰品的密度，她找到家里的电子秤，称出饰品的质童是212g,又借助细线、水、玻璃杯，测出了饰品的体积，她的实殴步51如图丙、丁，则饰品的密度为.e/ca1.15.某水库水深20米，平静的水面上空，一只鸟正以5n/8的魂度神向水中捕食小鱼，向下俯冲的过程中，它在水中的像相对于它的速度_________n/s,像的大小(选填“变大”“不变”或“变小”)»16.小智测岐奶的密度，用天平测出酸奶与盒子的总质漫是102.8g,将部分酸奶倒入■简中，如图甲所示，测量剩余酸奶与盒子的质量如图乙所示，量筒中酸奶的质量是—酸奶的密度是__kg/2・17.初中学过的物理定律有：牛顿第一定律、光的反射定律、欧姆定律、_______定律和_______定律.三、作图题18.如图，力气大的人，用一只手就可以把一盆水墙起，此时脸盆相当于f杠杆.右边是它的示意图,图中。

学习资料专题15电路故障分析判断一、串联电路故障分析1．(2021虹口区一模）在图4所示的电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。

开关S闭合，电流表的示数为I0，电路正常工作。

一段时间后，观察到电流表的示数变大。

已知电路中仅有一处故障，且只发生在电阻R1或R2上，则可判断电路中发生了_____（选填“断路”或“短路”），若将一个完好的电压表V并联在电阻R1两端，请写出电压表V 的示数及对应的故障。

_________【答案】短路；V示数为0时，R1短路；V示数为2I0R0时，R2短路。

【解析】①电源电压保持不变，电阻R1=R2=R0，开关S闭合，电流表的示数为I0，则电源电压为U=I0（R1+R2）=2I0R0。

②电流表示数变大，说明电阻发生短路：R1或R2发生短路。

③将一个完好的电压表V并联在电阻R1两端，如果R2短路，电源电压直接加在R1两端,电压表示数即是电源电压2I0R0.如果R1短路，则R1两端无电压，电压表的示数为0.2。

（2021奉贤区一模）如图4所示，电源电压保持为3伏,电阻R或灯L中仅有一处发生故障。

当开关S闭合后可以根据电压表（选填“V1"或“V2"）的示数判断故障情况，若该电压表的示数为3伏，说明故障是。

【答案】V1；电阻R短路或灯L断路。

【解析】①当开关S闭合后，电压表V2的示数为电源电压且不变，所以无法根据“V2”的示数判断故障情况，可以根据电压表“V1”的示数判断故障情况；②电阻R或灯L中仅有一处发生故障,最多有四种情况：R短路或断路；L短路或断路。

若电阻R短路或灯L断路，电压表“V1”的示数为3伏，符合题意。

若电阻R断路或灯L短路，电压表“V1"的示数为0伏，不符合题意。

综合以上分析，说明故障是电阻R短路或灯L断路。

3．（2021杨浦区一模)在图6所示电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。

闭合开关S,电路正常工作，电压表示数为U0。

2019学年宝山区第二学期期中考试九年级理化试卷 （满分 150分，考试时间 100分钟）物理部分考生注意：1．本试卷物理部分含五大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．太阳系中属于行星的是A ．太阳。

B ．地球。

C ．月亮。

D ．冥王星。

2．我们能分辨唢呐和排箫发出得声音，这主要是依据声音有不同的A ．响度。

B ．音调。

C ．音色。

C.发电机。

C ．核能。

D ．振幅。

3．下列四种机器中，属于热机的是A ．抽气机。

B.蒸汽机。

D.滑翔机。

4．下列能源属于可再生能源的是A ．风能。

B ．天然气。

D ．石油。

5．在图1所示的E 、F 、P 、Q 四点中，与图1中A 点磁场方向一致的是A ．E 点。

B ．F 点。

C ．P 点。

D ．Q 点。

E Q PA F图 1 6．下列各物理量中，表示物质特性的是A ．热量。

B ．比热容。

C ．温度。

D ．内能。

7．竖直向上击出的羽毛球在空中受到重力G 和空气阻力f 的作用，已知它在空中飞行时受到的空气阻力始终与它运动方向相反，且小于它受到的重力。

若毽子在上升过程所受重 力和空气阻力的合力大小为F 1、下降过程所受这两力的合力大小F 2，则A ．F 1的方向为竖直向上。

C ．F 1一定等于F 2。

B ．F 2的方向为竖直向上。

D ．F 1一定大于F 2。

8.在图2所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 a P bA ．电流表A 1的示数变小。

R 2A 1B ．电压表V 的示数变大。

R 1 S A 2C ．电流表A 2示数与电流表A 1示数之差变小。

D ．电压表V 示数与电流表A 1示数的乘积变大。

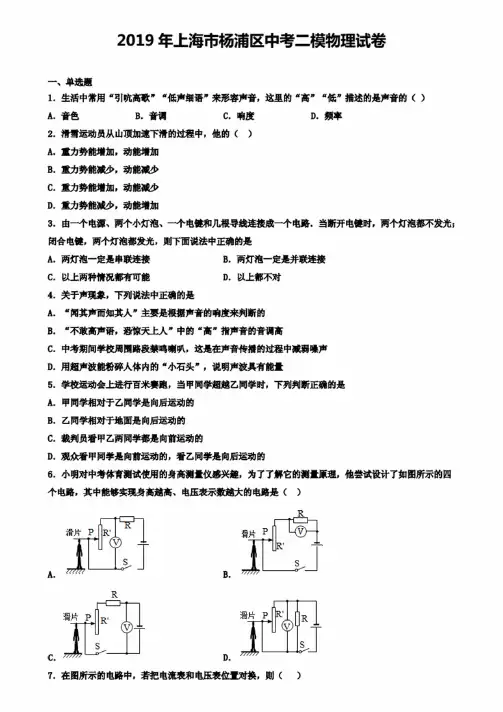

2019年上海市杨浦区中考二模物理试卷一、单的1.生活中常用“引吭高歌”“低声细语”来形容声音，这里的w“低”描述的是声音的（）A.音色B.音调C.响度D.频率2.滑雪运动员从山项加速下滑的过程中，他的（）A.重力势能增加，动能漕加B.重力势能减少，动能减少C.重力势能增加，动能减少D.重力势能减少，动邮加3.由f电海、两个小灯泡、f电健和几根导践连接成f电路.当断开电锭时，两个灯泡都不发光;闭合电键，两个灯泡都发光，则下面说法中正确的是A,两灯泡一定是申联连接 B.两灯泡一定是并联连接C.以上两种情况都有可能D.以上都不对4.关于声现象，下列说法中正确的是A.“向其声而知其人”主要是根据声音的响度来判断的B.“不敢高声语，毗天上人”中的官指声音的音调高C.中考期间学校周I■路段禁鸣喇叭，这是在声音传播的过程中减弱噪声D.用超声波能粉碎人体内的“小石头“，说明声波具有能量5.学校运动会上进行百米赛跑，当甲同学超越乙同学时，下列判断正确的是A.甲同学相对于乙同学是向后运动的B.乙同学相对于地面是向后运动的C.裁判员看甲乙两同学都是向前运动的D.观众看甲同学是向前运动的，看乙同学是向后运动的6.小明对中考体育测试使用的身高测量仪够兴建，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（）7.在图所示的电路中，若把电流表和电压表位置对换，则（）A.灯不亮，电流衰无示数，但电压衰有示数B.电灯亮，电压表示数为.C,电压表示数为电源电压，电流表和电源要损坏 D.以上说法都不对8.在木棒的一端0绕一^丝做成筒用密度计，将其放入盛有不同液体的赫中，它会竖直立在液体中,由观察到的现象可以判断，下列烧杯中的液体密度录大的是（）由一市一由甘A BCDA.AB.B C・C D.D二、填皿9.小金同学利用水植、湖A、玻璃杯了如下实验：他先将蜡烛固定于水槽的底部，接着向水槽内注入一些水，点燧蜡烛，如图（a）所示；然后用玻璃杯倒扣住点燃的蜡烛，发现烛焰建渐炫灭、水槽内水位下降、杯内水位升高，如图（b）所示。

第1页（共24页）页） -baiduwenku**百度文库baiduwenku**百度文库精品文库---baiduwenku**百度文库baiduwenku**百度文库2019年上海市普陀区中考物理二模试卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．（2分）依据卢瑟福的原子行星模型理论，在原子中绕核高速旋转的是（ ）A ．质子B ．中子C ．电子D ．核子2．（2分）2018年上海市发布噪声污染治理办法，年上海市发布噪声污染治理办法，对噪声大的机动车限行，对噪声大的机动车限行，对噪声大的机动车限行，这主要是为了限这主要是为了限定机动车在道路行驶中发出声音的（ ）A ．响度B ．音调C ．音色D ．频率3．（2分）在四冲程汽油机的工作过程中，把机械能转化为内能的是（ ）A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程 4．（2分）在平静的湖面上，一只气球慢慢升起，关于这只气球在水中的“倒影”，下列说法中正确的是（ ）A ．光的反射形成，像逐渐变小B ．光的折射形成，像逐渐变小C ．光的反射形成，像的大小不变D ．光的折射形成，像的大小不变5．（2分）如图所示，用大小相同的力F 匀速提起两个物体，若不计滑轮重及摩擦，则两物体所受重力的大小关系是（ ）A ．G 1＝2G 2B ．G 1＝G 2C ．G 1＝4G 2D ．G 1＝G 2 6．（2分）质量相同的甲、乙两物体同时同地同方向做匀速直线运动，它们的s ﹣t 图象如图（a ）、（b ）所示，则下列说法中正确的是（ ）A．甲、乙运动快慢相同B．运动5秒两车相距1.5米C．甲、乙的动能可能都变大D．甲、乙的机械能可能都变大7．（2分）在图所示的电路中，电源电压保持不变。

闭合电键S，滑动变阻器滑片P向右移动的过程中（ ）A．电压表V的示数变大B．电流表A2的示数变大C．电流表A1与电流表A2示数的比值变小D．电压表V与电流表A示数的比值变大8．（2分）如图所示，高度相同的均匀实心圆柱体A和正方体B放置在水平地面上，A的直径等于B的边长，它们对水平地面的压强相等。

故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。

当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。

①电路中故障可能发生在______；（选填“R 1”或“R 2”） ②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。

（选填“短路”或“断路”）15．（19）R 1； （20）短路。

崇明：14．在图7所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。

（1）电路中的故障可能是 （16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。

14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。

（2）R 1断路。

奉贤：7．如图3 所示，电源电压保持不变。

闭合电建S ，电路正常工作，一段时间后。

电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。

若故障只发生在电阻R 1、R 2 上，则（ ）BA ．只有R 1 断路B ．只有R 2 断路图7⒆⒇C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。

已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。

当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。

②若电流表的指针不发生偏转，电路中的故障是_____________________。

14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。

闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。

上海市浦东新区2019年中考二模物理试题及答案一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．家用白炽灯正常工作时的电功率最接近A ．2018瓦B ．400瓦C ．40瓦D ．1瓦2．原子中不带电的粒子是A ．原子核B ．质子C ．电子D ．中子3．口技是民间表演技艺，演员表演时主仿声音的A ．音色B ．音调C ．响度D ．振幅4．当物体的状态改变时，下列物理量中不发生改变的是A ．质量B ．比热C ．密度D ．电阻5．图1(a)、(b)、(c)、(d)中的情景表示了力的作用效果，其中主要表示力能使物体的运动状态发生改变的是A ．(a)和(b)B ．(c)和(d)C ．(a)和(c)D ．(b)和(d)6．重为G 的小球，在大小为F 的拉力作用下竖直向上运动，则小球所受到合力大小一定为(不计空气阻力)A ．G+FB ．F-GC ．GD ．07．PQ 两点相距3.6米，甲、乙两小车同时由P 点向Q 点沿直线运动，它们的s-t 图像如图2所示三条线中的两条，两车先后经过PQ 间中点的时间间隔大于2秒，则到达Q 点的时间间隔A ．一定为5秒B ．可能为3秒C ．不可能大于8秒D ．不可能小于6秒8．如图3所示电路中电键S 闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R 、灯L 上，则下列判断中正确的是A ．若L 不发光，则L 一定无故障B ．若L 不发光，则L 一定有故障C ．若L 发光，则R 一定无故障D ．若L 发光，则R 一定有故障二、填空题(共26分)请将结果填入答题纸的相应位置。

9．家中电视机正常工作时的电压为 (1) 伏，消耗的是 (2) 能，它与家中其它用电器是 (3) 连接的。

图1（a ） （b ） （c ） （d ）L图3 SVA R0 1 2 3 4 5 62.4 1.8 1.2 0.6t /秒s /米图210．地球是围绕 (4) 运转的天体，当某近地小行星接近地球时，若以地球为参照物，小行星是 (5) (选填“静止”或“运动”)的；若小行星闯入地球大气层，其表面会与空气发生剧烈摩擦而产生高温，这是通过 (6) 方式增加了它的内能。

上海中考物理电路故障分析专题(有解析)[1]授课主题电路故障分析教学内容一、直击中考二、考点解读一、容易电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很容易。

注重：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和同学共同研究此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。

2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告知同学，电阻和灯泡的区分就是电阻式不会发光的，并和同学研究，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。

第1页/共13页3、并联电路基本上不考短路故障，由于题目逻辑性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不行忽视。

二、双故障推断在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数状况下，分三种分析：R 故障、L 故障、R 和L 同时故障。

所以题型中均以可能存在的形式浮现选项。

题干中会以顿号衔接说明，如“电阻R 、灯L 可能浮现故障”等，这类题目往往是多故障问题，普通是两个用电器同时浮现故障。

1.串联电路双故障2.并联电路双故障两个灯泡一起断路，惟独电压表有示数，电流表均无示数。

3.电表推断电路故障1、用电压表推断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b 经L2、开关、电源再到a 的这部分电路中浮现断路；若有示数且临近电源电压则应是从a 到b 的这部分电路浮现断路近三年中考考题分布202220222022挑选题第8题考查串联电路双故障第2页/共13页填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避开电源短路故障缘由电流表A 电压表V灯LR 断路、L 短路无示数（变小）有示数（变大）不亮R 断路、L 断路无示数（变小）无示数（变小）不亮R 短路、L 断路无示数（变小）无示数（变小）不亮R 短路、L 短路烧坏无示数不亮2、用电流表推断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2022年1月崇明区第7题）在图1所示的电路中，闭合电键S ，电路正常工作．一第3页/共13页段时光后灯L 熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S ，两个电表指针均发生显然偏转．若电路中惟独一处故障，且只发生在灯L 或电阻R 上，则故障是（）A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2022年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时光后灯L 熄灭。

电学实验伏可选）、待测小灯伏，6小华做“测定小灯泡的电功率”实验，现有电（有杨浦：30. 3伏、4.5”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，（标有“0.28A伏逐渐减小至零，电流表示数变化闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4 ~0.24安，小灯亮度虽随之变化，但是一直较暗。

范围为0.12安 ____________________。

①你认为小华的实验中存在的问题是：①__________________；②②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电，瓦。

实验中，小华判断小灯正常发光的依据是：____________压表和电流表的示数的乘积为0.616 瓦。

___________此时的电电压为伏，小灯的额定功率为__________ 答案：伏．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电电压为6奉贤：25L和1A””字样，且有规格为且不变，待测小灯泡“20Ω标有“4.5V实验电流电压电的两种滑动变阻器可选。

他正确串联实验器材，合闭“50Ω 2A”（安）序号（伏）录记并P键并逐步移动滑片的位置，观察电压表及电流表的示数，…0.16 4.5实验数据，部分实验数据如表所示。

…0.18 3.0是由理___（①小杨同学实验中选用的滑动变阻器为____9），…0.201.5）10____（___。

11）瓦。

（②根据表中的信息可求得的小灯泡最暗时电的电功率为L_____ （12 ③根据表中的信息计算出小灯泡）的额定功率。

（需写出计算过程）__答案：R，26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电，待测电阻宝山、嘉定：x，电键及导线若干。

实验中， 2A”字样）～15V档损坏），滑动变阻器（标有“20Ω电流表、电压表（0a）所示。

当小姜同学将滑片移至最右端小姜同学先依据实验原理设计了实验所用电路图，如图16（向左移至中点时，电压安；接着他将滑片P2.0后闭合电键后，电压表示数为伏，电流表示数为0.20b（伏，电流表示数如图表示数为3.016）所示。

上海市2019中考物理二模真题集锦—电路故障分析1. （宝山）在图6所示的电路中，电源电压保持不变，电键S闭合后，电流表A1的示数为I0，电流表A2的示数为2I0，电路正常工作。

一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。

若电阻R1、R2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。

__________________________________________________图6【答案】电流表A1的示数为0，电流表A2的示数为2I0，则R1断路；电流表A1的示数为I0，电流表A2的示数为0，则R2断路。

2．（崇明）图4所示的电路中，电源电压不变。

闭合电键S，电路正常工作．（故障只发生在L或R上）图4①若过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则故障是；②若过了一会儿，灯L熄灭，两个电表的示数同时变小，则故障是．【答案】（1）（一定）R断路；（2）（一定）L断路。

3．（虹口）在图4所示的电路中，电源电压为U。

闭合开关S，发现至少有一个电表的示数为零。

向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变。

已知电阻R1、滑动变阻器R2中仅有一个出现了故障。

请写出两个电压表的示数及对应的故障。

【答案】电压表V1和V示数均为U，R1断路；电压表V1示数为0，V示数为U，R2断路。

4．（奉贤）如图5所示，电源电压保持不变,电阻R1、R2阻值相等。

①若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数I0，则电源电压为_________，电流表A2示数为____ ________。

②若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是，该电表示数变化量为。

【答案】①U02I0②R2断路U05．（黄浦）在图3所示的电路中，电源电压保持U0不变。

闭合电键S，电路正常工作，一段时间后，灯熄灭，若电路中只有电阻R或灯L中的一个出现断路故障，请根据相关信息写出电表的示数及相对应的故障。
