医用冲击波技术

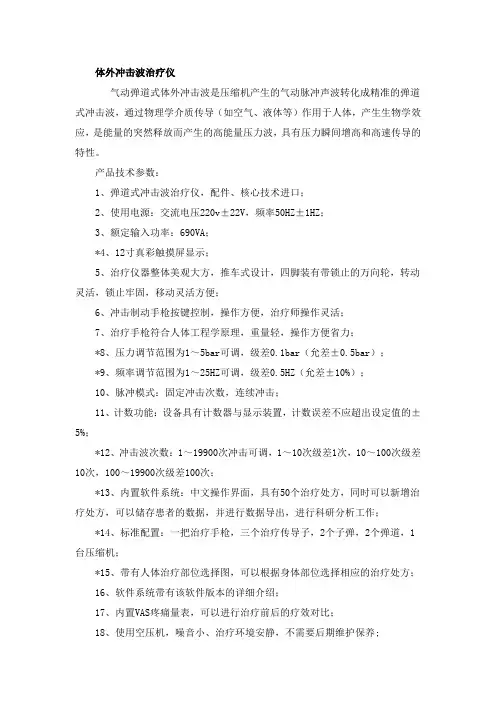

体外冲击波治疗仪气动弹道式体外冲击波是压缩机产生的气动脉冲声波转化成精准的弹道式冲击波，通过物理学介质传导（如空气、液体等）作用于人体，产生生物学效应，是能量的突然释放而产生的高能量压力波，具有压力瞬间增高和高速传导的特性。

产品技术参数：1、弹道式冲击波治疗仪，配件、核心技术进口；2、使用电源：交流电压220v±22V，频率50HZ±1HZ；3、额定输入功率：690VA；*4、12寸真彩触摸屏显示；5、治疗仪器整体美观大方，推车式设计，四脚装有带锁止的万向轮，转动灵活，锁止牢固，移动灵活方便；6、冲击制动手枪按键控制，操作方便，治疗师操作灵活；7、治疗手枪符合人体工程学原理，重量轻，操作方便省力；*8、压力调节范围为1～5bar可调，级差0.1bar（允差±0.5bar）；*9、频率调节范围为1～25HZ可调，级差0.5HZ（允差±10%）；10、脉冲模式：固定冲击次数，连续冲击；11、计数功能：设备具有计数器与显示装置，计数误差不应超出设定值的±5%；*12、冲击波次数：1～19900次冲击可调，1～10次级差1次，10～100次级差10次，100～19900次级差100次；*13、内置软件系统：中文操作界面，具有50个治疗处方，同时可以新增治疗处方，可以储存患者的数据，并进行数据导出，进行科研分析工作；*14、标准配置：一把治疗手枪，三个治疗传导子，2个子弹，2个弹道，1台压缩机；*15、带有人体治疗部位选择图，可以根据身体部位选择相应的治疗处方；16、软件系统带有该软件版本的详细介绍；17、内置VAS疼痛量表，可以进行治疗前后的疗效对比；18、使用空压机，噪音小、治疗环境安静，不需要后期维护保养;多体位医用诊疗床1、规格（mm）：2000×620×660。

2、人性化设计具有肩孔和扶手。

3、方便医生针对病患进行针灸、推拿康复使用。

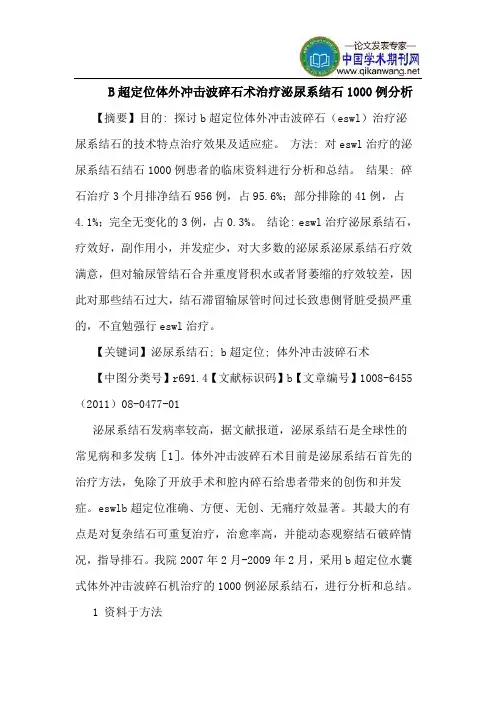

B超定位体外冲击波碎石术治疗泌尿系结石1000例分析【摘要】目的: 探讨b超定位体外冲击波碎石（eswl）治疗泌尿系结石的技术特点治疗效果及适应症。

方法: 对eswl治疗的泌尿系结石结石1000例患者的临床资料进行分析和总结。

结果: 碎石治疗3个月排净结石956例，占95.6%；部分排除的41例，占4.1%；完全无变化的3例，占0.3%。

结论: eswl治疗泌尿系结石，疗效好，副作用小，并发症少，对大多数的泌尿系泌尿系结石疗效满意，但对输尿管结石合并重度肾积水或者肾萎缩的疗效较差，因此对那些结石过大，结石滞留输尿管时间过长致患侧肾脏受损严重的，不宜勉强行eswl治疗。

【关键词】泌尿系结石; b超定位; 体外冲击波碎石术【中图分类号】r691.4【文献标识码】b【文章编号】1008-6455（2011）08-0477-01泌尿系结石发病率较高，据文献报道，泌尿系结石是全球性的常见病和多发病［1］。

体外冲击波碎石术目前是泌尿系结石首先的治疗方法，免除了开放手术和腔内碎石给患者带来的创伤和并发症。

eswlb超定位准确、方便、无创、无痛疗效显著。

其最大的有点是对复杂结石可重复治疗，治愈率高，并能动态观察结石破碎情况，指导排石。

我院2007年2月-2009年2月，采用b超定位水囊式体外冲击波碎石机治疗的1000例泌尿系结石，进行分析和总结。

1 资料于方法1.1 一般资料:治疗的1000例泌尿系结石患者中，男625例，女375例。

年龄8～81岁，平均41岁。

其中肾结石209例，输尿管上段结石217例，中段结石114例，下段结石406例，膀胱结石30例，后尿道结石15例，海绵体部尿道结石6例。

结石最大达35mm，最小的约5mm。

1.2 治疗方法:采用了麦迪逊5500型b超诊断仪，凸阵探头，探头频率3.5～5.0mhz,使用的是白云山bys型水囊式体外冲击波碎石机。

术前常规进行血和尿常规、凝血机制、心电图检查，治疗前均行b超检查定位。

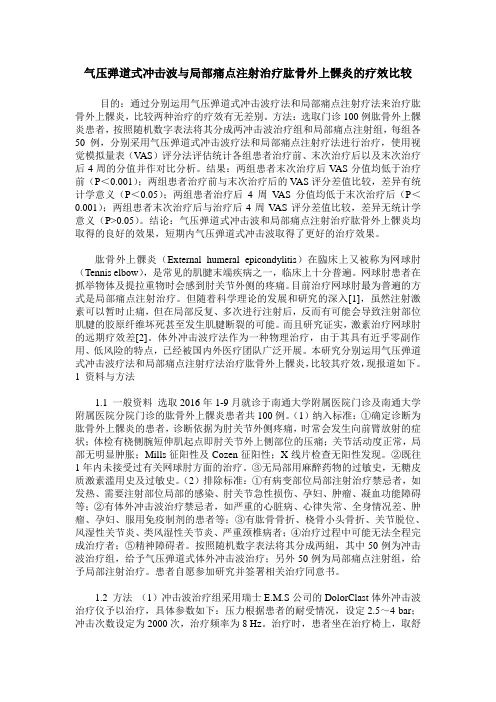

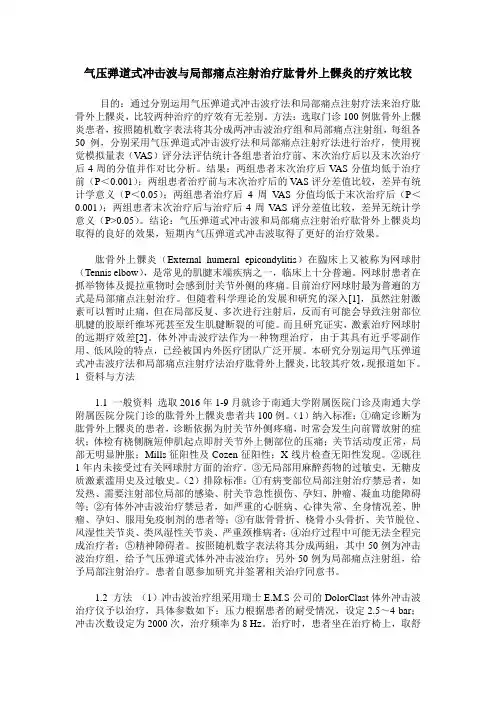

气压弹道式冲击波与局部痛点注射治疗肱骨外上髁炎的疗效比较目的：通过分别运用气压弹道式冲击波疗法和局部痛点注射疗法来治疗肱骨外上髁炎，比较两种治疗的疗效有无差别。

方法：选取门诊100例肱骨外上髁炎患者，按照随机数字表法将其分成两冲击波治疗组和局部痛点注射组，每组各50例，分别采用气压弹道式冲击波疗法和局部痛点注射疗法进行治疗，使用视觉模拟量表（V AS）评分法评估统计各组患者治疗前、末次治疗后以及末次治疗后4周的分值并作对比分析。

结果：两组患者末次治疗后V AS分值均低于治疗前（P＜0.001）；两组患者治疗前与末次治疗后的V AS评分差值比较，差异有统计学意义（P＜0.05）；两组患者治疗后4周V AS分值均低于末次治疗后（P＜0.001）；两组患者末次治疗后与治疗后4周V AS评分差值比较，差异无统计学意义（P>0.05）。

结论：气压弹道式冲击波和局部痛点注射治疗肱骨外上髁炎均取得的良好的效果，短期内气压弹道式冲击波取得了更好的治疗效果。

肱骨外上髁炎（External humeral epicondylitis）在臨床上又被称为网球肘（Tennis elbow），是常见的肌腱末端疾病之一，临床上十分普遍。

网球肘患者在抓举物体及提拉重物时会感到肘关节外侧的疼痛。

目前治疗网球肘最为普遍的方式是局部痛点注射治疗。

但随着科学理论的发展和研究的深入[1]，虽然注射激素可以暂时止痛，但在局部反复、多次进行注射后，反而有可能会导致注射部位肌腱的胶原纤维坏死甚至发生肌腱断裂的可能。

而且研究证实，激素治疗网球肘的远期疗效差[2]。

体外冲击波疗法作为一种物理治疗，由于其具有近乎零副作用、低风险的特点，已经被国内外医疗团队广泛开展。

本研究分别运用气压弹道式冲击波疗法和局部痛点注射疗法治疗肱骨外上髁炎，比较其疗效，现报道如下。

1 资料与方法1.1 一般资料选取2016年1-9月就诊于南通大学附属医院门诊及南通大学附属医院分院门诊的肱骨外上髁炎患者共100例。

HB-ESWT-01型体外冲击波肌肉骨骼痛症治疗机在骨科临床应用101例报告[摘要]目的:总结分析101例肌肉骨骼痛症治疗机在骨科临床应用。

方法:使用广东湛江海滨医疗器械有限公司、医用冲击波研究所研制HB-ESWT-01型体外冲击波肌肉骨骼痛症治疗机治疗和常规物理及其他疗法治疗,肱骨外上髁炎20例、肩周炎24例、膝关节炎36例、跟骨痛21例,用简式McGill疼痛问卷(MPQ)和关节活动度(ROM)进行评估并比较临床疗效。

结果:治疗后HB-ESWT-01型体外冲击波肌肉骨骼痛症治疗机在情感和总疼痛减轻上明显优于常规物理疗法治疗,且两种治疗方法在治疗次数上比较差异有非常显著性。

结论:HB-ESWT-01型体外冲击波肌肉骨骼痛症治疗机在肱骨外上髁炎、肩周炎、膝关节炎、跟骨痛等疾病治疗快速安全有效。

[关键词]治疗机;肌肉骨骼痛症;安全;有效体外冲击波在骨科临床应用是90年代骨病与肌肉系统的一大发展。

从2008年4月～2009年5月本门诊部疼痛科成功治愈有关骨关节和肌肉方面病症101例,总结分析如下:1临床资料1.1一般资料:本组101例,男性41例,女性60例;年龄18至70岁之间。

病种包括:肱骨外上髁炎20例,男性10例,女性10例,年龄30～35岁;肩周炎24例,男性10例,女性14例,年龄48～52岁;膝关节炎36例,男性15例,女性21例,年龄56～70岁;跟骨痛21例,均是男性,年龄39～58岁。

1.2治疗方法1.2.1肱骨外上髁炎:局部疼痛症状重、病程超过5个月,经过其他保守治疗无效果者,不愿意手术治疗,愿意接受冲击波治疗。

局部软组织无明显感染及全身禁忌证者。

调节肌肉骨骼痛症治疗机(反射体)水囊至治疗部位,以局部压痛点为中,可采用坐位、仰卧位,工作能量2至6级,治疗次数15次,每冲击600至1500次,冲击频率0.3s至0.6s每次治疗冲击次数可根据病情增减,治疗时间间隔2至3d。

其它方法治疗:大多数病例经非手术治疗,包括局疗固定和休息、物理治疗、中药熏洗等,均能缓解症状,但容易复发。

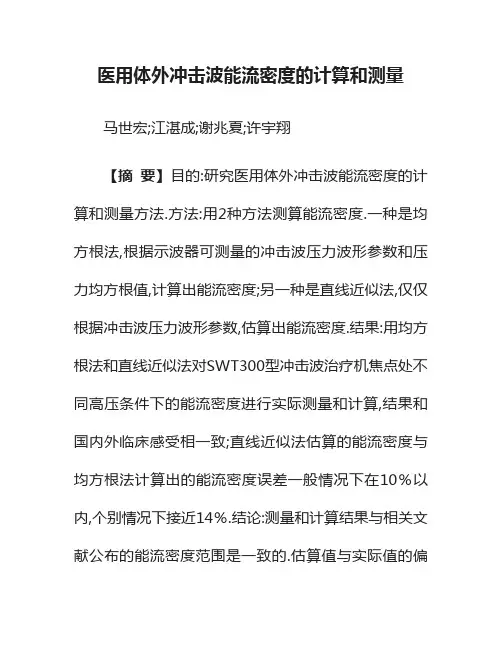

医用体外冲击波能流密度的计算和测量 马世宏;江湛成;谢兆夏;许宇翔 【摘 要】目的:研究医用体外冲击波能流密度的计算和测量方法.方法:用2种方法测算能流密度.一种是均方根法,根据示波器可测量的冲击波压力波形参数和压力均方根值,计算出能流密度;另一种是直线近似法,仅仅根据冲击波压力波形参数,估算出能流密度.结果:用均方根法和直线近似法对SWT300型冲击波治疗机焦点处不同高压条件下的能流密度进行实际测量和计算,结果和国内外临床感受相一致;直线近似法估算的能流密度与均方根法计算出的能流密度误差一般情况下在10％以内,个别情况下接近14％.结论:测量和计算结果与相关文献公布的能流密度范围是一致的.估算值与实际值的偏差在大部分情况下是可以接受的.

【期刊名称】《医疗卫生装备》 【年(卷),期】2014(035)011 【总页数】4页(P22-24,35) 【关键词】体外冲击波疗法;导出脉冲声强积分;能流密度;水听器 【作 者】马世宏;江湛成;谢兆夏;许宇翔 【作者单位】518000广东深圳,深圳市慧康医疗器械有限公司研发中心;518000广东深圳,深圳市慧康医疗器械有限公司研发中心;518000广东深圳,深圳市慧康医疗器械有限公司研发中心;518000广东深圳,深圳市慧康医疗器械有限公司研发中心

【正文语种】中 文 【中图分类】R318.6;TH772.2 在体外冲击波碎石机领域，冲击波用于粉碎人体结石。由于结石是一种非生物活性的硬性材料，通常用压力峰值表征压力波的特性[1]；当冲击波用于治疗人体生物组织时，如骨骼、软组织韧带、心脏血管、男性勃起功能障碍的治疗，由于冲击波的生物学效应以及疗效与能流密度相关，所以国际上普遍用能流密度来表征冲击波的特性[2]。 冲击波骨科治疗机在我国生产已经有十余年的历史，生产厂家有四五家[3]。冲击波治疗方法一开始并未被国内医院广泛接受，但最近几年，随着国外品牌骨科机在中国的推广和使用，其疗效已被越来越多的医院和临床认可。冲击波治疗机最核心的技术参数是能流密度，不同的病症需要选择不同的能流密度进行治疗[4]。但是，从国内公开的报道看，冲击波能流密度测量方法的文献非常少，有些厂家甚至不知道怎样测量和计算能流密度，因而在产品说明书中很难给出能流密度的选用指导，给临床使用带来困扰。 本文首先从冲击波能流密度的定义出发，通过离散化方法推导出能流密度公式。用示波器和水听器测量出冲击波的压力波形以及对应压力的电压均方根值，即可使用上述公式计算出能流密度值。为了便于根据碎石机压力波形（如图1所示）的基本参数估算出能流密度值，以便对医生选用能量给予指导，本文对压力波形进行了简化和部分直线近似，推导出能流密度估算公式。最后，对深圳慧康医疗器械公司生产的SWT300骨科治疗机焦点处的能流密度进行了实际测量，测量和计算结果与临床感受是一致的。能流密度估算值与实际值的偏差在大部分情况下是可以接受的。 1.1 均方根方法 根据国家相关标准的规定[5]，碎石机焦点处的能流密度就是焦点处的导出脉冲声强积分PII，无论电磁式冲击波还是液电式冲击波，都属于圆形对称波束，能流密度公式如下：式中：Z为水的特性声阻抗，1.5×106kg·m-2·s-1；p（t）为时间t时的瞬时声压，Pa；Tp为正时间积分限，正脉冲声压第1次超过最大值的10%到第1次降到最大值的10%间的时间。 测量冲击波压力的水听器灵敏度为M，μV/Pa；在时间t时水听器上产生的电压为U（t），在TP时间段内的电压均方根为Ursm（大部分示波器都有测量均方根功能），则p（t）=U（t）/M，根据积分的定义，对式（1）进行离散化后得 从式（2）可以看出，能流密度与冲击波压力均方根值的平方成正比，即压力越大，能流密度越高，这点不难理解；能流密度与正时间积分限成正比，脉宽越宽，正时间积分限越长，能流密度越大，这点和碎石机的国家标准要求是不一致的。 我们知道，在体外冲击波碎石机领域，国家标准[1]规定，碎石机压力脉宽小于1 μs，一般认为脉宽越窄越好；对于冲击波的能流密度而言，脉宽越宽，能流密度反而越大。由于冲击波治疗机出现的时间比碎石机要晚得多，尤其软组织治疗机在国内外刚刚出现，我国还没有颁布相关的国家标准或者行业标准。 1.2 直线近似法 冲击波的压力波形如图1所示，3个主要参数分别为压力峰值p+、脉宽tFWHMp+、上升时间tr，因此，如果能够用这3个参数估算能流密度，并且误差在可接受的范围之内，则估算值对医生具有指导意义。 首先对冲击波压力波形作如下假设和近似（如图2所示）： （1）压力波形的上升段很陡直，近似是直线，直线通过压力零值（坐标系原点）和最大值C。 （2）压力波形的下降沿是直线（实际上是弧线），与假设（1）相比，此假设会产生较大误差。该直线通过压力最大值和1/2压力值（如图2所示）。 简化后可以推导出冲击波上升沿AC和下降沿CB的直线方程，带入式（1），最终得到能流密度的估算公式如下： 式（3）说明，能流密度与压力峰值的平方成正比，与脉宽成正比，与式（2）的结论是一致的。 水听器灵敏度M是指在一定的频率下水听器探头上每帕压力所能产生的电压值，单位通常是μV/Pa，不同的压力频率，对应的灵敏度不同。对于本实验所用的1318型针式水听器，其灵敏度与频率的关系见表1（水听器供应商提供）。 医用体外冲击波的峰值可达100 MPa[2]，脉宽小于1 μs，上升沿小于0.5 μs，测量探头的直径应小于5 mm，严格满足上述条件的水听器[6]目前国内还没有。碎石机行业内普遍选取用于超声测量的水听器替代，供应商仅有一家，价格昂贵、寿命短。这是一种不得已的替代办法。 将冲击波正压部分作为一个冲击波脉冲周期，那么近似的冲击波频率f=1/（2×tFWHMp+），根据不同波形的冲击波频率，进行曲线拟合和插值后，计算出水听器对应的灵敏度。 这种处理方法是否合适还有待进一步讨论和验证，但用这种方法计算出来的能流密度，与国外一些文献提到的参数以及我公司产品治疗效果相吻合。测量的冲击波压力波形参数也被国家食品药品监督管理局所接受。 3.1 测试条件 采用安捷伦数字存储示波器（100 MHz），放电电容0.5μF，深圳慧康医疗器械有限公司生产的SWT300骨科机小波源，放电高压测量采用高压棒。 3.2 测量结果 测量结果见表2。表2中能量（kV）由高压棒和数字万用表读数得出。压力波形的电压幅值（V）、脉宽、上升沿、电压均方根值、采样时间由示波器读数得出。压力峰值根据水听器的灵敏度计算得出，每个能量点测试3次，示波器的读数取3次平均值。均方根法能流密度和估算法能流密度由式（2）和式（3）计算得出，能流密度的单位为mJ/mm2。图3是电压16 kV时的实测压力波形。 根据相关文献[7-9]报道，冲击波治疗方法在临床上应用时，其能流密度分为3个范围： （1）低能量范围：0.06～0.11 mJ/mm2，用于钙化性肌腱炎、网球肘、跟痛症等。 （2）中能量范围：0.12～0.24 mJ/mm2，用于骨不连治疗、股骨头缺血坏死等。 （3）高能量范围：0.25～0.39 mJ/mm2，用于骨不连治疗、股骨头缺血坏死等。 德国Dornier Aries电磁式骨科治疗机能流密度范围为0.005～0.32 mJ/mm2。国外某品牌市场在售的气压弹道冲击波疼痛治疗仪参数见表3。 根据文献[10]中公布的碎石机波形测量参数，采用式（3）估算能流密度，则 PII=（2×0.39×51.62）/（3×1.5×1 000）= 0.46（mJ/mm2） 计算结果在合理范围之内。 我们对深圳慧康医疗器械有限公司生产的SWT300骨科机小波源能流密度进行了测量，其数值范围为0.03～0.44 mJ/mm2，临床上该机器被广泛用于从低能量到高能量的治疗，测量结果与医生的临床经验和感受是一致的。 综上所述，测量结果是可信的，能流密度的估算误差在大部分情况下是可以接受的。 均方根法最大的误差来源应该是水听器灵敏度的选取，根据不同频率通过曲线拟合插值计算灵敏度，方法和结果都是没有问题的。问题是水听器供应商提供的灵敏度是在单一正弦频率条件下的灵敏度，而冲击波的压力波形是一个单一脉冲，其频谱范围非常宽。本文将正向压力脉冲时间作为一个周期，显然是一种简化和近似。 估算法的误差来源除了水听器灵敏度外，还由于冲击波下降沿实际上是一段弧线，用直线简化会带来较大的误差。碎石机和大部分国产骨科机说明书中没有提供能流密度参数，仅提供压力峰值和脉宽，因此估算法计算能流密度虽然有一定的误差（大部分情况下与均方根法的误差在10%以内，有时达到近14%），但仍能为医生提供一个大致的临床选用指导。 如果对压力波形进行频谱分析，根据频谱成分确定灵敏度，或者采用专门测量体外冲击波压力的水听器，测量结果会更加合理。 随着医用冲击波治疗机的广泛应用，表征冲击波性能的最重要参数——能流密度的测量和计算，成为一个必须解决的问题。在国内现有技术条件下，通过示波器和水听器测量出冲击波的压力波形参数， （▶▶▶▶）（◀◀◀◀）再进一步计算出对应能流密度，均方根法计算的结果与临床感受相一致，与国外报道的冲击波能流密度相符，可以用来指导医生根据不同的病症选取不同的冲击波能量。估算法估算的结果与均方根法计算的结果相比，大部分情况下误差小于10%，有时达到近14%，可以为医生提供一个大致的能流密度参考。

【导读】体外碎石机是一种医疗器械，用于将体内结石进行碎石处理。

该产品是通过外部应用声波或激光技术作用于结石上，利用能量将结石分解成较小的碎片，以便更容易排出体外。

体外碎石机分类根据不同的原理和使用技术，体外碎石机可以分为以下几类：1.超声波碎石机：利用超声波的机械作用力将结石震碎。

这种碎石机通过一个发射器将超声波聚焦到结石上，产生震动力破坏结石的结构。

2.激光碎石机：利用高能激光束对结石进行瞬间加热，使结石内部的水分迅速蒸发以及爆炸，从而实现结石的碎裂。

3.冲击波碎石机：利用冲击波的物理作用力将结石破碎成较小的碎片。

这种碎石机通过传送冲击波进入人体，通过改变冲击波的能量与频率来达到破碎结石的效果。

体外碎石机简介体外碎石机，又称肾结石绞碎器，是一种医学设备，用于治疗肾结石和尿路结石等疾病。

它通过使用高强度的声波震击和碾压试图将结石碾碎成小块，让其顺利排出体外。

体外碎石机操作简单、安全、无创伤，通常需要在医院的临床治疗室或利用移动式体外碎石设备进行治疗，操作者一般为泌尿外科医生。

使用体外碎石机治疗肾结石和尿路结石的患者通常无需住院，在治疗后可以直接回家恢复。

该技术的优点是非创伤、疗效好和恢复时间短等。

使用体外碎石机治疗肾结石和尿路结石需要在医生的指导和管理下进行，以免产生不良反应和其他的健康问题。

此外，需要注意选择正规的医疗机构，接受专业医生的诊断和治疗。

体外碎石机用途体外碎石机用途如下：1.泌尿系结石：体外碎石机可用于治疗泌尿系结石，包括肾盂、输尿管、膀胱等部位的结石。

2.胆石症：体外碎石机可以利用足够高的冲击波能量对胆囊、胆总管等部位的胆结石进行碎石。

3.其他应用：体外碎石机同时可用于治疗草突菌膀胱炎、肾盂肾炎、前列腺增生等疾病。

体外碎石机原理体外碎石机的工作原理主要基于超声波、激光或冲击波等不同的物理原理。

超声波碎石机利用声波的震动力破坏结石；激光碎石机则利用高能激光束加热结石使其碎裂；冲击波碎石机通过冲击波的力量将结石破碎。

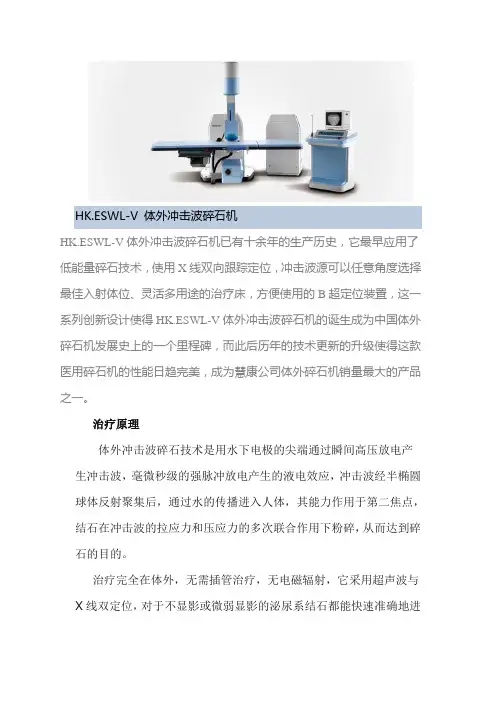

HK.ESWL-V 体外冲击波碎石机HK.ESWL-V体外冲击波碎石机已有十余年的生产历史，它最早应用了低能量碎石技术，使用X线双向跟踪定位，冲击波源可以任意角度选择最佳入射体位、灵活多用途的治疗床，方便使用的B超定位装置，这一系列创新设计使得HK.ESWL-V体外冲击波碎石机的诞生成为中国体外碎石机发展史上的一个里程碑，而此后历年的技术更新的升级使得这款医用碎石机的性能日趋完美，成为慧康公司体外碎石机销量最大的产品之一。

治疗原理体外冲击波碎石技术是用水下电极的尖端通过瞬间高压放电产生冲击波，毫微秒级的强脉冲放电产生的液电效应，冲击波经半椭圆球体反射聚集后，通过水的传播进入人体，其能力作用于第二焦点，结石在冲击波的拉应力和压应力的多次联合作用下粉碎，从而达到碎石的目的。

治疗完全在体外，无需插管治疗，无电磁辐射，它采用超声波与X线双定位，对于不显影或微弱显影的泌尿系结石都能快速准确地进行定位，这大大促进了应用体外冲击波碎石治疗结石症的研究和进展。

由于是通过水中放电法产生冲击波，患者只需俯卧于水袋上，精确定位后进行碎石治疗，同时微机控制图像处理系统清晰成像，患者家属可在治疗时亲眼在显示器中看到结石由完整到出现裂隙直至粉碎，其优点是治疗成功率高，对人体组织损伤较小。

体外冲击波碎石技术经过长时间临床实践后，技术非常成熟。

HK•ESWL-V型双定位体外碎石机具备完善的定位系统，可以方便地使用B超位，装在小C臂上的波源与环绕波源运动的探头定位装置的空间组合，能很方便地寻找结石。

与传统的双路固定式X线交叉定位比较，C臂X线交叉定位对结石，特别是鹿角状结石，多发性结石的定位更准确。

球形运动的C臂可以更多方位观察、分析结石，当水囊、肠气、骨骼组织等可能阻挡结石进，球形运动C臂就特别显示其优势。

利用HK。

ESWL—V型体外冲击波碎石机碎石，作创伤性方法治疗肾脏结石、膀胱结石、输尿管结石，使结石随尿排出体外。

治疗优势1、完全体外非介入治疗，无需插管，2、副作用少，无电磁辐射3、超声波与X线双定位，准确碎石4、可视化治疗，亲眼目睹顽石被粉碎全过程一、体外冲击波碎石的适应证有：1、肾结石：直径小于或等于2cm的肾盂或肾盏单发结石或总体积与之相当的多发结石及肾中度以下积液是体外冲击波碎石机碎石的最佳适应证。

体外冲击波治疗肩周炎应用优质护理的临床效果分析林丽景;韦翠花;吴爱花;黄凯莉【摘要】目的：探讨体外冲击波治疗肩周炎患者实施优质护理干预的临床效果。

方法选择2013年6月～2015年6月158例患有肩周炎患者，采用体外冲击波进行治疗，将患者随机分成观察组90例，对照组68例，对照组采用常规护理，观察组采用优质护理。

观察并分析两组患者的治疗效果情况。

结果观察组在治疗后1周、1个月、3个月及半个月后疼痛缓解明显优于对照组，治疗6个月后肩关节活动度明显改善；差异具有统计学意义（P＜0.05）。

结论优质护理干预对于体外冲击波治疗肩周炎患者效果显著，解决患者疾患，促进医护患和谐，提高患者的满意度，此护理值得在临床上推广应用。

%Objective To explore the clinical efficacy of quality care for treatment of frozen shoulder with extracorporeal shock wave.Methods From June 2013 to June 2015,158 patients suffering from frozen shoulder were selected,all the patients were treated with extracorporeal shock wave,and were randomly divided into observation group(90 cases) and control group(68 patients).The patients in control group were given usual care, the patients in observation group were given quality care.The therapeutic effect of patients in two groups were observed and analyzed. Results In the observation group,after one week,one month,three months and two weeks treatment,the pain relief of patients was significantly better than that of patients in control group,after 6 mont hs of treatment,the patients’ joint activity were significantly improved in observation group,the difference was statistically significant.Conclusion Quality care intervention for extracorporeal shockwave therapy in patients with frozen shoulder have significant effect,can relieve symptoms,promote harmony between doctors,care andpatients,improve patient satisfaction,the quality care worthy of clinical application.【期刊名称】《中国医药科学》【年(卷),期】2016(006)009【总页数】4页(P113-116)【关键词】冲击波;肩周炎;优质护理;疼痛【作者】林丽景;韦翠花;吴爱花;黄凯莉【作者单位】福建医科大学附属闽东医院疼痛科，福建宁德 355000;福建医科大学附属闽东医院疼痛科，福建宁德 355000;福建医科大学附属闽东医院疼痛科，福建宁德 355000;福建医科大学附属闽东医院疼痛科，福建宁德 355000【正文语种】中文【中图分类】R686肩周炎是指肩关节囊和关节周围软组织损伤、退变而引起的慢性无菌性炎症，以肩关节部疼痛、运动功能障碍和肌肉萎缩为主要临床表现［1］。

新元素电磁式体外冲击波碎石机型号介绍电磁式体外冲击波碎石机XYS.SUI-6XX线B超双定位全球泌尿专家信赖新元素电磁式冲击波技术。

国内首台实现内嵌式定位。

在结石定位过程中，定位迅速、精准、可靠。

操作者无需担心冲击波源焦点与靶心位置偏移。

理想的冲击波穿透深度保证了更广泛的人群获得治疗，使体型较胖的病人也不存在治疗问题。

人性化、智能化的操作系统带隔离室操作系统，即10.4寸彩色液晶触摸显示屏；床边7寸彩色液晶触摸显示屏；高分辨率的19寸高清医用液晶显示器；15寸电脑液晶显示器。

产品特点●内嵌式X线定位，X线沿波源轴线同心穿越；●X线C臂绕冲击波源碎石焦点作圆周运动，实行交叉定位；●触发计数功能可以递减倒计数和递增计数；●触发计数表和频率表共用显示；●电压自动跟踪调压；●自动显示机器故障位置；●同步操作的10.4寸和7英寸TFT真彩LED液晶屏+触摸屏，人机界面体验更丰富、智能。

电磁式体外冲击波碎石机XYS.SUI-6BB超定位其独立的一体化冲击波源摆动及斜面运动机构和电子测距系统，使定位更加准确、快捷，其性能良好的冲击波源，使碎石效果更佳。

产品特点●整机嵌入式智能控制，人机操作界面真彩色液晶触摸屏；●触发计数功能可以递减倒计数和递增计数；●触发计数表和频率表共用显示；●自动显示机器故障位置；●智能化的自动报警系统；●真空度保持范围：-0.06 MPa～-0.08 MPa●六个方向运动的治疗床●灵活的波源运动装置，方便医生快速、精确碎石。

电磁式体外冲击波碎石机ZH-VCX线B超双定位医生可根据判断选择使用X光定位系统或B超定位系统，也可以两种定位系统结合使用。

其双C臂机构，用大C臂支持X线定位系统，用小C臂支持冲击波发生系统，两C臂的运动围绕着冲击波焦点进行。

大C臂绕冲击波源焦点做圆周运动，从不同角度观察结石是否偏离冲击波焦点，定位直观准确，操作简单、方便。

电磁式体外冲击波碎石机ZH-VDB超定位国内首台电磁式体外冲击波碎石机。
