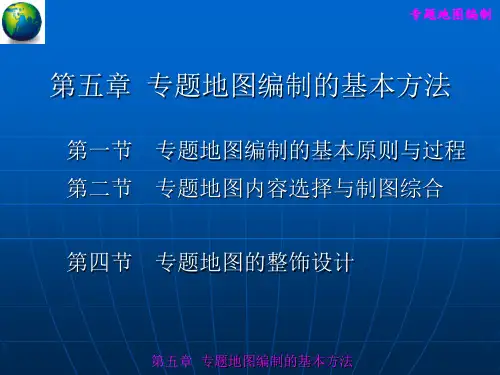

第五章 专题地图编制的基本方法(修改)PPT课件

西安80坐标系采用地球椭球基本参数为1975年国际大地 测量与地球物理联合会第十六届大会推荐的数据。该坐标系 的大地原点位于西安市西北方向约60公里，故称1980年西 安坐标系。
（1）长半径=6378140 m， 扁率e=1/298.257 （2）1985年国家高程基准 =72.260
数学基础—投影方式 地图投影就是研究将地球椭球体面上的经纬线网按照一
在没有土地构成要素的专业图的情况下，在野外考察 和室内资料整理的基础上，拟出土地分类系统，依据 各类土地的综合特征和实际分布位置，直接在底图上 一次性绘制土地类型图。特别适合于航空航天资料做 底图的遥感判读方法。
先将地理要素如水系、道路、居民点等勾绘出来，作 为图的地理控制，然后对遥感图像进行判读，将选定 的土地类型作为制图单元，将其概念内涵与图像反映 的地物比较，绘制图斑，填绘图例。
6º带：自首子午线由西向东每隔经差6º为一带，依次按编号 n=1-60。 3º带：自东经1°30′由西向东每隔经差3º为一带，依次按编号 n=1-120。 任意带：以测区中心子午线为中央子午线。 带号表示：带号+横坐标值，如20345486
带号及中央经线经度的计算： 1、已知带号：20345
N*6-3（N=20） N*3 （N=20） 2、已知经度：9、7、113、118
地球椭球体三要素： 长半径 a 短半径 b 扁率f
由于推算的年代、使用的方法以及测定地区的不同，地球椭 球体的数据并不一致，近一个世纪来，世界上推出了几十种地 球椭球体数据。
数学基础—大地控制 大地控制的主要任务是确定地面点在地球椭球体上的位置。
位置
平面位置（经度和纬度） 高度（高程）
（1）地理坐标系 以地球的南北极、赤道、本初子午线为基本要素，构成地
