陕西某贫铁矿石选矿试验研究

格式：pdf
大小：267.53 KB
文档页数：4

下载文档原格式

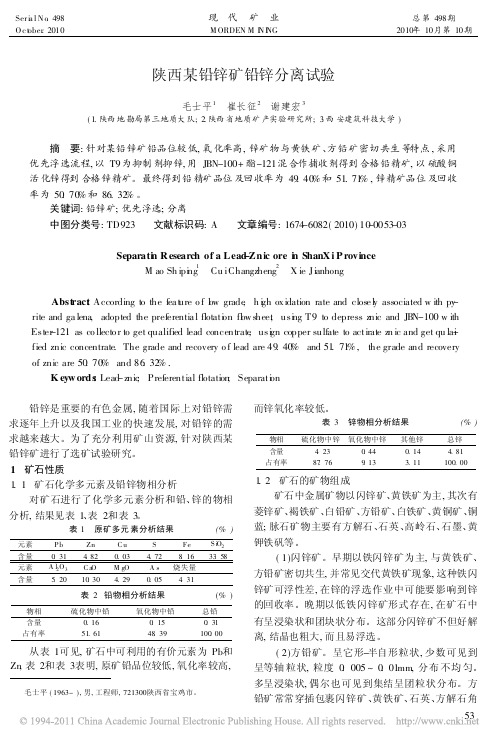

陕西某铅锌矿铅锌分离试验

49 . 40 0 . 24 0 . 15 0 . 32
图 5 锌浮选试验流程
原矿
图 6 闭路试验流程
从表 5 可见, 通过优先浮选流程 , 成功实现了铅锌分离 , 得到了合格的铅 71 % ; 锌的品位及回收率达到 50 . 70 % 和 86. 32 %。 3 结论 ( 1) 对该铅锌矿中主要金属矿物种类和有价金属铅、锌的赋存状态进行了研究 , 研究结果有利于合理选择选矿参数 , 提高铅、锌回收率。 ( 2) 该矿石属高锌贫铅矿石类型 , 含锌 4 . 81 %, 而铅含量仅 0 . 31 % 。采用优先浮选工艺流程 , 实现了铅锌分离。 ( 3) 闭路试验可得到铅品位 49 . 40 %、回收率 51. 71 % 的合格铅精矿和锌品位 50 . 70% 、回收率
表1
元素含量元素含量 Pb 0 . 31 A l2 O 3 5 . 20
而锌氧化率较低。
表 3
物相含量占有率硫化物中锌 4 . 23 87 . 76
锌物相分析结果
氧化物中锌 0 . 44 9 . 13 其他锌 0. 14 3. 11
(% )
总锌 4. 81 100. 00
1 . 2 矿石的矿物组成矿石中金属矿物以闪锌矿、黄铁矿为主 , 其次有菱锌矿、褐铁矿、白铅矿、方铅矿、白铁矿、黄铜矿、铜
表5
产品名称铅精矿锌精矿尾矿产率 0 . 34 8 . 18 91 . 48 100 . 00
#
闭路试验结果
品位 Pb Zn 7 . 66 50 . 70 0 . 69 4 . 80 Pb 51. 71 6. 04 42. 25 100. 00 回收率
(% )

磁铁矿的湿式预选技术

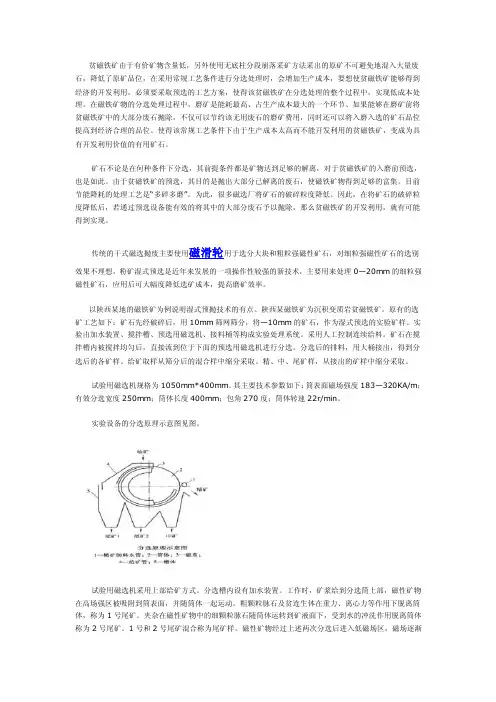

贫磁铁矿由于有价矿物含量低，另外使用无底柱分段崩落采矿方法采出的原矿不可避免地混入大量废石，降低了原矿品位，在采用常规工艺条件进行分选处理时，会增加生产成本，要想使贫磁铁矿能够得到经济的开发利用，必须要采取预选的工艺方案，使得该贫磁铁矿在分选处理的整个过程中，实现低成本处理。

在磁铁矿物的分选处理过程中，磨矿是能耗最高、占生产成本最大的一个环节、如果能够在磨矿前将贫磁铁矿中的大部分废石抛除，不仅可以节约该无用废石的磨矿费用，同时还可以将入磨入选的矿石品位提高到经济合理的品位。

使得该常规工艺条件下由于生产成本太高而不能开发利用的贫磁铁矿，变成为具有开发利用价值的有用矿石。

矿石不论是在何种条件下分选，其前提条件都是矿物达到足够的解离，对于贫磁铁矿的入磨前预选，也是如此。

由于贫磁铁矿的预选，其目的是抛出大部分已解离的废石，使磁铁矿物得到足够的富集。

目前节能降耗的处理工艺是“多碎多磨”。

为此，很多磁选厂将矿石的破碎粒度降低。

因此，在将矿石的破碎粒度降低后，若通过预选设备能有效的将其中的大部分废石予以抛除，那么贫磁铁矿的开发利用，就有可能得到实现。

传统的干式磁选抛废主要使用磁滑轮用于选分大块和粗粒强磁性矿石，对细粒强磁性矿石的选别效果不理想。

粉矿湿式预选是近年来发展的一项操作性较强的新技术，主要用来处理0—20mm的细粒强磁性矿石，应用后可大幅度降低选矿成本，提高磨矿效率。

以陕西某地的磁铁矿为例说明湿式预抛技术的有点。

陕西某磁铁矿为沉积变质岩贫磁铁矿。

原有的选矿工艺如下：矿石先经破碎后，用10mm筛网筛分，将—10mm的矿石，作为湿式预选的实验矿样。

实验由加水装置、搅拌槽、预选用磁选机、接料桶等构成实验处理系统。

采用人工控制连续给料。

矿石在搅拌槽内被搅拌均匀后，直接流到位于下面的预选用磁选机进行分选。

分选后的排料，用大桶接出，得到分选后的各矿样。

给矿取样从筛分后的混合样中缩分采取。

精、中、尾矿样，从接出的矿样中缩分采取。

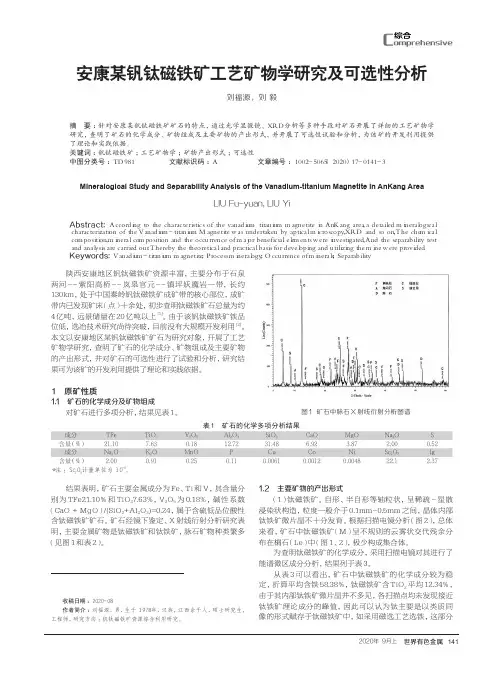

安康某钒钛磁铁矿工艺矿物学研究及可选性分析

2020年 9月上世界有色金属141安康某钒钛磁铁矿工艺矿物学研究及可选性分析刘福源，刘毅（陕西延长石油中陕金属矿业有限公司，陕西　西安　７１００００）摘要：针对安康某钒钛磁铁矿矿石的特点，通过光学显微镜、ＸＲＤ分析等多种手段对矿石开展了详细的工艺矿物学研究，查明了矿石的化学成分、矿物组成及主要矿物的产出形式，并开展了可选性试验和分析，为该矿的开发利用提供了理论和实践依据。

关键词：钒钛磁铁矿；工艺矿物学；矿物产出形式；可选性中图分类号：ＴＤ９８１文献标识码：Ａ文章编号：１００２－５０６５（２０２０）１７－０１４１－３Mineralogical Study and Separability Analysis of the Vanadium-titanium Magnetite in AnKang AreaLIU Fu-yuan, LIU Yi（Ｓｈａｎｘｉ　Ｙａｎｃｈａｎｇ　Ｐｅｔｒｏｌｅｕｍ　Ｚｈｏｎｇｓｈａｎ　Ｍｅｔａｌ　Ｍｉｎｉｎｇ　Ｉｎｄｕｓｔｒｙ　Ｃｏ．Ｌｔｄ，Ｘｉ＇ａｎ　７１００００，Ｃｈｉｎａ）Abstract: Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ｔｈｅ　ｖａｎａｄｉｕｍ　ｔｉｔａｎｉｕｍ　ｍａｇｎｅｔｉｔｅ　ｉｎ　ＡｎＫａｎｇ　ａｒｅａ，ａ　ｄｅｔａｉｌｅｄ　ｍｉｎｅｒａｌｏｇｉｃａｌ　ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ　ｏｆ　ｔｈｅ　Ｖａｎａｄｉｕｍ－ｔｉｔａｎｉｕｍ　Ｍａｇｎｅｔｉｔｅ　ｗａｓ　ｕｎｄｅｒｔａｋｅｎ　ｂｙ　ａｐｔｉｃａｌ　ｍｉｃｒｏｓｃｏｐｙ，ＸＲＤ　ａｎｄ　ｓｏ　ｏｎ，Ｔｈｅ　ｃｈｅｍｉｃａｌ　ｃｏｍｐｏｓｉｔｉｏｎ，ｍｉｎｅｒａｌ　ｃｏｍｐｏｓｉｔｉｏｎ　ａｎｄ　ｔｈｅ　ｏｃｃｕｒｒｅｎｃｅ　ｏｆ　ｍａｊｏｒ　ｂｅｎｅｆｉｃｉａｌ　ｅｌｅｍｅｎｔｓ　ｗｅｒｅ　ｉｎｖｅｓｔｉｇａｔｅｄ，Ａｎｄ　ｔｈｅ　ｓｅｐａｒａｂｉｌｉｔｙ　ｔｅｓｔ　ａｎｄ　ａｎａｌｙｓｉｓ　ａｒｅ　ｃａｒｒｉｅｄ　ｏｕｔ．Ｔｈｅｒｅｂｙ　ｔｈｅ　ｔｈｅｏｒｅｔｉｃａｌ　ａｎｄ　ｐｒａｃｔｉｃａｌ　ｂａｓｉｓ　ｆｏｒ　ｄｅｖｅｌｏｐｉｎｇ　ａｎｄ　ｕｔｉｌｉｚｉｎｇ　ｔｈｅ　ｍｉｎｅ　ｗｅｒｅ　ｐｒｏｖｉｄｅｄ．Keywords: Ｖａｎａｄｉｕｍ－ｔｉｔａｎｉｕｍ　ｍａｇｎｅｔｉｔｅ；　Ｐｒｏｃｅｓｓ　ｍｉｎｅｒａｌｏｇｙ；　Ｏｃｃｕｒｒｅｎｃｅ　ｏｆ　ｍｉｎｅｒａｌｓ；　Ｓｅｐａｒａｂｉｌｉｔｙ收稿日期：２０２０－０８作者简介：刘福源，男，生于１９７８年，汉族，江西余干人，硕士研究生，工程师，研究方向：钒钛磁铁矿资源综合利用研究。

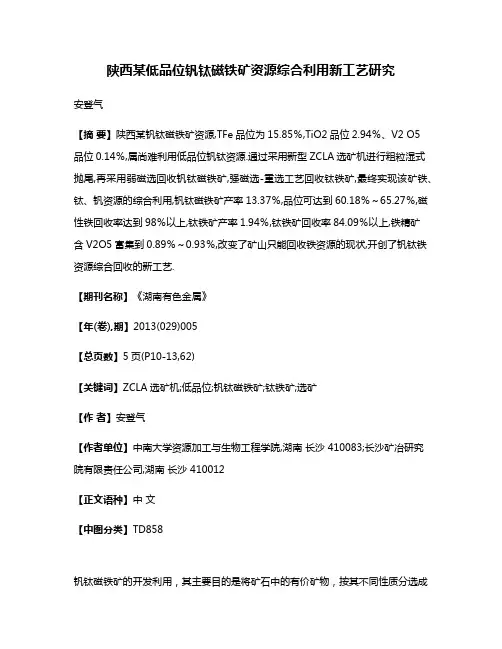

陕西某低品位钒钛磁铁矿资源综合利用新工艺研究

陕西某低品位钒钛磁铁矿资源综合利用新工艺研究安登气【摘要】陕西某钒钛磁铁矿资源,TFe品位为15.85％,TiO2品位2.94％、V2 O5品位0.14％,属尚难利用低品位钒钛资源.通过采用新型ZCLA选矿机进行粗粒湿式抛尾,再采用弱磁选回收钒钛磁铁矿,强磁选-重选工艺回收钛铁矿,最终实现该矿铁、钛、钒资源的综合利用,钒钛磁铁矿产率13.37％,品位可达到60.18％～65.27％,磁性铁回收率达到98％以上,钛铁矿产率1.94％,钛铁矿回收率84.09％以上,铁精矿含V2O5富集到0.89％～0.93％,改变了矿山只能回收铁资源的现状,开创了钒钛铁资源综合回收的新工艺.【期刊名称】《湖南有色金属》【年(卷),期】2013(029)005【总页数】5页(P10-13,62)【关键词】ZCLA选矿机;低品位;钒钛磁铁矿;钛铁矿;选矿【作者】安登气【作者单位】中南大学资源加工与生物工程学院,湖南长沙 410083;长沙矿冶研究院有限责任公司,湖南长沙 410012【正文语种】中文【中图分类】TD858钒钛磁铁矿的开发利用，其主要目的是将矿石中的有价矿物，按其不同性质分选成各类产品，近代选矿技术的发展，为分选富集钒钛磁铁矿提供了技术保证，磁力分选技术能大规模地从矿石中分选出含钒的钛磁铁矿产品(铁精矿)，重力选矿的发展与应用，能有效地分选出钛铁矿产品(钛精矿)［1］。

陕西某钒钛磁铁矿资源，TFe 品位为15.85%，TiO2品位2.94%、V2O5品位0.14%，属于富磷含硫酸性低品位钒钛磁铁矿矿石。

可回收目的矿物主要是钛磁铁矿和钛铁矿，金属矿物主要是钛磁铁矿和钛铁矿，次为假象赤铁矿和褐铁矿;脉石矿物以斜长石和角闪石居多，次为辉石、黑云母、绢云母、绿泥石、磷灰石和榍石等［2］。

目的矿物与脉石矿物嵌布关系比较复杂，属难利用低品位钒钛资源，通过对该矿采用新型ZCLA选矿机［3］进行粗粒湿式抛尾，再采用弱磁选回收钒钛磁铁矿，强磁选－重选工艺回收钛铁矿，最终实现该矿铁钛钒资源的综合利用，钒钛磁铁矿产率13.37%，品位可达到60.18%～65.27%，磁性铁回收率达到98%以上，钛铁矿产率1.94%，钛铁矿回收率 84.09%以上，铁精矿含 V2O5富集到0.89%～0.93%，改变了现场只能实现铁资源回收的现状，开创了钒钛资源选矿的新工艺。

铁矿选矿探索试验研究

总751期第十七期2021年6月河南科技Henan Science and Technology铁矿选矿探索试验研究王二锋1，2，3，4，5张颖新1，2，3，4，5（1.中国地质科学院郑州矿产综合利用研究所，河南郑州450006；2.国家非金属矿资源综合利用工程技术研究中心，河南郑州450006；3.自然资源部多金属矿综合利用评价重点实验室，河南郑州450006；4.河南省黄金资源综合利用重点实验室，河南郑州450006；5.西北地质科技创新中心，陕西西安710054）摘要：磁场筛选机是一种低弱磁场分选设备，主要应用于铁矿资源开发领域。

本文利用磁场筛选机对辽宁某铁矿进行选矿试验，探索合适的工艺流程，并针对选厂工艺流程优化提出合理建议。

试验结果表明，选厂可以利用磁场筛选机替代淘洗机作为精选设备，对选厂精矿进行提质，同时达到节水节能的效果。

关键词：铁矿；选矿；磁场筛选机；提质中图分类号：TD951文献标识码：A文章编号：1003-5168（2021）17-0070-03 Exploratory Test Research on Iron Ore BeneficiationWANG Erfeng1,2,3,4,5ZHANG Yingxin1,2,3,4,5（1.Zhengzhou Institute of Comprehensive Utilization of Mineral Resources,CAGS，Zhengzhou Henan450006；2.National Engineering Technology Research Center for Comprehensive Utilization of Non-metallic Mineral Resources，Zhengzhou Henan 450006；3.Key Laboratory for Polymetallic Ores'Evaluation and Utilization,MNR，Zhengzhou Henan450006；4.Key Laboratory of Comprehensive Utilization of Gold Resource in Henan Provinces，Zhengzhou Henan450006；5.Northwest China Center forGeosience Innovation，Xi'an Shaanxi710054）Abstract:The magnetic field screening machine is a kind of low-weak magnetic field sorting equipment,which is mainly used in the field of iron ore resource development.In this paper,a magnetic field screening machine is used to conduct a beneficiation test on an iron ore in Liaoning,so as to explore a suitable process flow,and put forward rea⁃sonable suggestions for the optimization of the process flow of the concentrator.The test results show that the concen⁃trator can use the magnetic field screening machine instead of the elutriation machine as the concentrator to upgrade the concentrate quality of the concentrator while achieving the effect of saving water and energy.Keywords:iron ore；beneficiation；magnetic field screening machine；quality improvement辽宁某铁矿属于鞍山式铁矿。

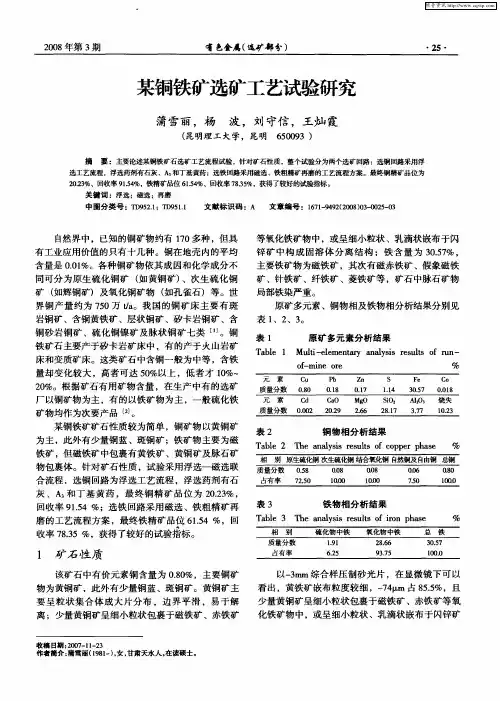

某铜铁矿选矿工艺试验研究

Ｐｂ
Ｏ１．８
Ｓ
１１．４
Ｆｅ
３５Ｏ．７
Ｃｏ
ＯＯ１．８质量分数质量分数来自ＣｄＯ．ｏ０２
ＣＯａ
２２Ｏ．９
Ｍｓｏ
２６．６
ＳＯｉ２
２．７８１
Ａ２３Ｉ０
３７．７
烧失
１．３Ｏ２
矿物均作为次要产品［。２］某铜铁矿矿石性质较为简单，铜矿物以黄铜矿
维普资讯
２００８年第３期
有色金属（选矿部分）
・５・２
某铜铁矿选矿工艺试验研究
蒲雪丽，杨波，５守信，王灿霞ｒ４
（昆明理工大学，昆明６０９５０３）
摘要：主要论述某铜铁矿石选矿工艺流程试验，针对矿石性质，整个试验分为两个选矿回路：选铜回路采用浮
表１
原矿多元素分析结果
ｏ－ｍｉｅｏｅｆＢｒ％
Ｚｎ
Ｏ１．７
ＴｂｅＭｕｔ— ｌｍｅｔｒａａｙｉｒｓｔｆｒｎａｌ１ｌｅｅｎａｙｎｌｓｓｅｕｓｕ－ｉｌｏ
元元
素素
Ｃｕ
Ｏ．Ｏ８
表１、３、２。
铜砂岩铜矿、硫化铜镍矿及脉状铜矿七类 … 。铜铁矿石主要产于矽卡岩矿床中，有的产于火山岩矿床和变质矿床。这类矿石中含铜一般为中等，含铁量却变化较大，高者可达５％以上，低者才１％～００
２％。根据矿石有用矿物含量，在生产中有的选矿０厂以铜矿物为主，有的以铁矿物为主，一般硫化铁

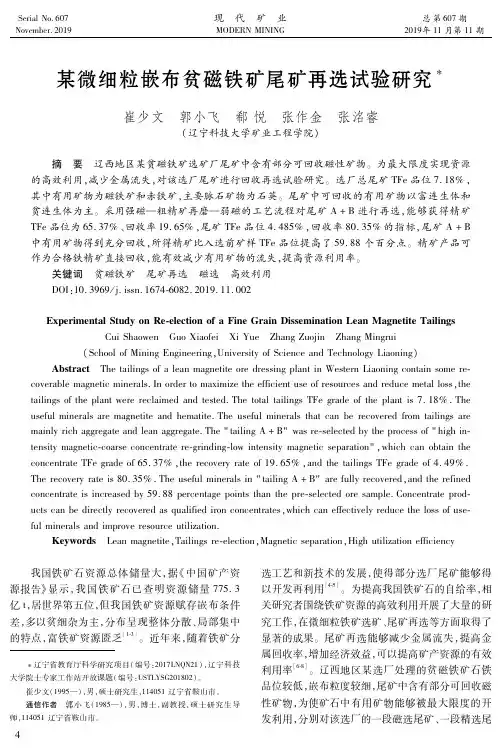

某微细粒嵌布贫磁铁矿尾矿再选试验研究

崔少文郭小飞等：某微细粒嵌布贫磁铁矿尾矿再选试验研究２０１９年１１月第１１期
矿、二段精选尾矿及最终尾矿进行取样分析。为矿山尾矿回收利用提供科学依据，对实现该贫磁铁矿资源的高效利用具有重要意义。
１选厂流程介绍
辽宁某选厂处理矿石为贫磁铁矿，属鞍山式沉积变质矿床，矿物组成简单，有用矿物以磁铁矿、假象磁铁矿为主，局部含有少量赤铁矿、褐铁矿、菱铁矿，脉石矿物以石英为主。矿石构造主要为片麻状，其余为条带状和散点状，矿物多为粗中粒结构。矿石密度３．４ｇ／ｃｍ３，矿石硬度ｆ＝１２～１４，含率水＜２％，较适合于阶段选别。
ＳｅｒｉａｌＮｏ．６０７Ｎｏｖｅｍｂｅｒ．２０１９
现代矿业
ＭＯＤＥＲＮＭＩＮＩＮＧ
总第６０７期２０１９年１１月第１１期
某微细粒嵌布贫磁铁矿尾矿再选试验研究
崔少文郭小飞郗悦张作金张?睿
（辽宁科技大学矿业工程学院）
摘要辽西地区某贫磁铁矿选矿厂尾矿中含有部分可回收磁性矿物。为最大限度实现资源的高效利用，减少金属流失，对该选厂尾矿进行回收再选试验研究。选厂总尾矿ＴＦｅ品位７．１８％，其中有用矿物为磁铁矿和赤铁矿，主要脉石矿物为石英。尾矿中可回收的有用矿物以富连生体和贫连生体为主。采用强磁—粗精矿再磨—弱磁的工艺流程对尾矿Ａ＋Ｂ进行再选，能够获得精矿ＴＦｅ品位为６５．３７％、回收率１９．６５％，尾矿ＴＦｅ品位４．４８５％，回收率８０．３５％的指标，尾矿Ａ＋Ｂ中有用矿物得到充分回收，所得精矿比入选前矿样ＴＦｅ品位提高了５９．８８个百分点。精矿产品可作为合格铁精矿直接回收，能有效减少有用矿物的流失，提高资源利用率。
崔少文（１９９５—），男，硕士研究生，１１４０５１辽宁省鞍山市。通信作者郭小飞（１９８５—），男，博士，副教授，硕士研究生导师，１１４０５１辽宁省鞍山市。

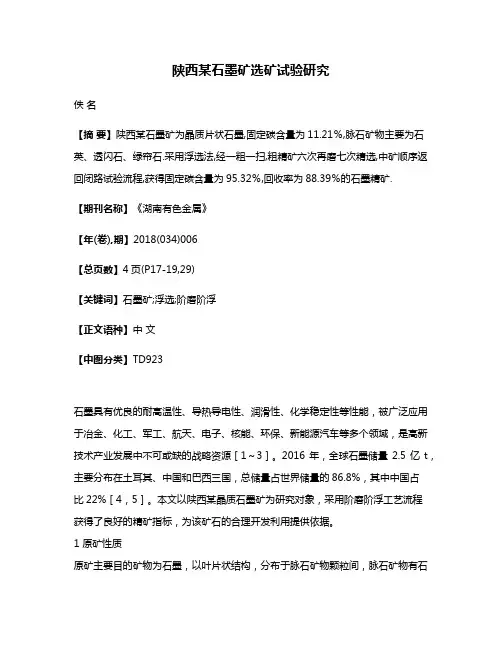

陕西某石墨矿选矿试验研究

陕西某石墨矿选矿试验研究佚名【摘要】陕西某石墨矿为晶质片状石墨,固定碳含量为11.21％,脉石矿物主要为石英、透闪石、绿帘石.采用浮选法,经一粗一扫,粗精矿六次再磨七次精选,中矿顺序返回闭路试验流程,获得固定碳含量为95.32％,回收率为88.39％的石墨精矿.【期刊名称】《湖南有色金属》【年(卷),期】2018(034)006【总页数】4页(P17-19,29)【关键词】石墨矿;浮选;阶磨阶浮【正文语种】中文【中图分类】TD923石墨具有优良的耐高温性、导热导电性、润滑性、化学稳定性等性能，被广泛应用于冶金、化工、军工、航天、电子、核能、环保、新能源汽车等多个领域，是高新技术产业发展中不可或缺的战略资源［1～3］。

2016年，全球石墨储量2.5亿t，主要分布在土耳其、中国和巴西三国，总储量占世界储量的86.8%，其中中国占比22%［4，5］。

本文以陕西某晶质石墨矿为研究对象，采用阶磨阶浮工艺流程获得了良好的精矿指标，为该矿石的合理开发利用提供依据。

1 原矿性质原矿主要目的矿物为石墨，以叶片状结构，分布于脉石矿物颗粒间，脉石矿物有石英、透闪石、绿帘石、斜长石和铁质等。

原矿化学多元素及固定碳含量分析结果见表1。

表1 原矿主要化学成分分析结果 %成分 Al2 O3 SiO2 P2 O5 SO3 K2 O Na2O含量5.33 36.38 0.46 2.73 0.58 1.21成份 CaO MgO Cl MnO Fe2 O3 TiO2含量烧失量固定碳含量21.56 1.53 0.09 0.08 7.85 0.41成份 SrO BaO 0.04 0.12 21.63 11.212 试验方法根据该石墨矿的性质，选用柴油、水玻璃（WG）、碳酸钠、SC和2#油作浮选药剂，磨矿为XMQΦ240×90 mm锥形球磨机和XMB-70棒磨机，浮选采用XFD-1.5 L、1.0 L、0.5 L单槽浮选机，分别进行了磨矿细度、捕收剂种类与用量、调整剂、抑制剂、起泡剂用量试验及闭路试验研究。

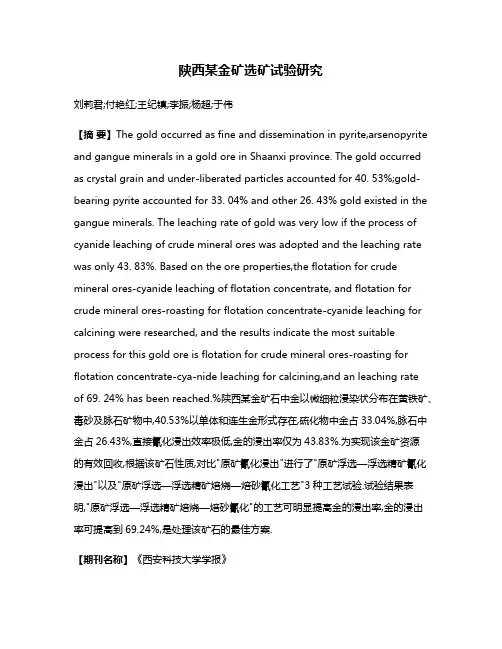

陕西某金矿选矿试验研究

陕西某金矿选矿试验研究刘莉君;付艳红;王纪镇;李振;杨超;于伟【摘要】The gold occurred as fine and dissemination in pyrite,arsenopyrite and gangue minerals in a gold ore in Shaanxi province. The gold occurred as crystal grain and under-liberated particles accounted for 40. 53%;gold-bearing pyrite accounted for 33. 04% and other 26. 43% gold existed in the gangue minerals. The leaching rate of gold was very low if the process of cyanide leaching of crude mineral ores was adopted and the leaching rate was only 43. 83%. Based on the ore properties,the flotation for crude mineral ores-cyanide leaching of flotation concentrate, and flotation for crude mineral ores-roasting for flotation concentrate-cyanide leaching for calcining were researched, and the results indicate the most suitable process for this gold ore is flotation for crude mineral ores-roasting for flotation concentrate-cya-nide leaching for calcining,and an leaching rateof 69. 24% has been reached.%陕西某金矿石中金以微细粒浸染状分布在黄铁矿、毒砂及脉石矿物中,40.53%以单体和连生金形式存在,硫化物中金占33.04%,脉石中金占26.43%,直接氰化浸出效率极低,金的浸出率仅为43.83%.为实现该金矿资源的有效回收,根据该矿石性质,对比"原矿氰化浸出"进行了"原矿浮选—浮选精矿氰化浸出"以及"原矿浮选—浮选精矿焙烧—焙砂氰化工艺"3种工艺试验.试验结果表明,"原矿浮选—浮选精矿焙烧—焙砂氰化"的工艺可明显提高金的浸出率,金的浸出率可提高到69.24%,是处理该矿石的最佳方案.【期刊名称】《西安科技大学学报》【年(卷),期】2017(037)001【总页数】6页(P121-126)【关键词】金矿;浮选;氰化浸出;焙烧【作者】刘莉君;付艳红;王纪镇;李振;杨超;于伟【作者单位】西安科技大学化学与化工学院,陕西西安710054;西安科技大学化学与化工学院,陕西西安710054;西安科技大学化学与化工学院,陕西西安710054;西安科技大学化学与化工学院,陕西西安710054;中国矿业大学煤炭加工与高效洁净利用教育部重点实验室,江苏徐州221116;国土资源部煤炭资源勘查与综合利用重点实验室,陕西西安710054;西安科技大学化学与化工学院,陕西西安710054;西安科技大学化学与化工学院,陕西西安710054【正文语种】中文【中图分类】TD92黄金选矿中用得较多的是重选、加温常压碱浸-全泥氰化炭浆法、浮选金精矿氰化浸出[1]。

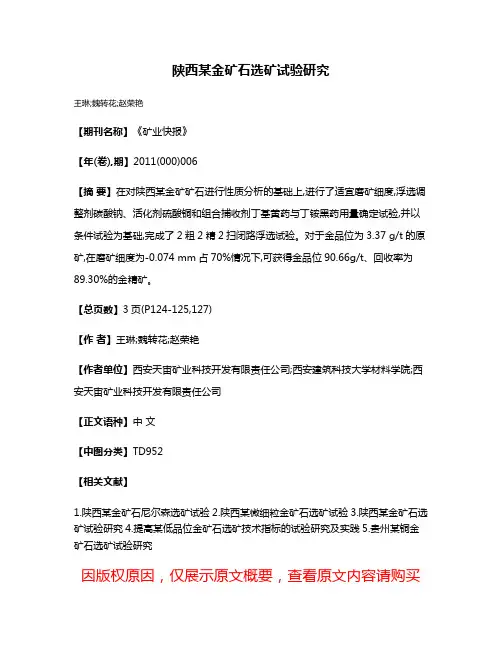

陕西某金矿石选矿试验研究

陕西某金矿石选矿试验研究
王琳;魏转花;赵荣艳
【期刊名称】《矿业快报》
【年(卷),期】2011(000)006
【摘要】在对陕西某金矿矿石进行性质分析的基础上,进行了适宜磨矿细度,浮选调整剂碳酸钠、活化剂硫酸铜和组合捕收剂丁基黄药与丁铵黑药用量确定试验,并以条件试验为基础,完成了2粗2精2扫闭路浮选试验。

对于金品位为3.37 g/t的原矿,在磨矿细度为-0.074 mm占70%情况下,可获得金品位90.66g/t、回收率为89.30%的金精矿。

【总页数】3页(P124-125,127)
【作者】王琳;魏转花;赵荣艳
【作者单位】西安天宙矿业科技开发有限责任公司;西安建筑科技大学材料学院;西安天宙矿业科技开发有限责任公司
【正文语种】中文
【中图分类】TD952
【相关文献】
1.陕西某金矿石尼尔森选矿试验
2.陕西某微细粒金矿石选矿试验
3.陕西某金矿石选矿试验研究
4.提高某低品位金矿石选矿技术指标的试验研究及实践
5.贵州某铜金矿石选矿试验研究
因版权原因，仅展示原文概要，查看原文内容请购买。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第３Ｏ卷第３期　２０１０年ｏ６月　矿　冶　工　程　

ＭＩＮＩＮＧ　ＡＮＤ　ＭＥＴＡＬＬＵＲＧＩＣＡＬ　ＥＮＧＩＮＥＥＲＩＮＧ　Ｖ０１．３０№３　

Ｊｕｎｅ　２０１０　

陕西某贫铁矿石选矿试验研究①　郭月琴，宁新霞，牛芳银，秦靖　（西北有色地质研究院，陕西西安７１００５４）　

摘要：根据陕西某贫铁矿石的特性，对其进行了选矿试验研究。结果表明：原矿破碎至一１２　ｍｍ后，先经磁滑轮抛弃２２．６７％的　废石，再经三段磨矿和三段湿式弱磁选，所得铁精矿产率２３．４１％，ＴＦｅ品位为６２．９５％，ＴＦｅ回收率为７２．０９％，其中ＭＦｅ回收率为　９４．２６％。　关键词：铁矿石；磁滑轮抛尾；阶段磨矿；阶段弱磁选　中图分类号：ＴＤ９２４　文献标识码：Ａ　文章编号：０２５３—６０９９（２０１０）０３—００５８—０４　

Ｓｔｕｄｙ　ｏｎ　Ｍｉｎｅｒａｌ　Ｐｒｏｃｅｓｓｉｎｇ　Ｔｅｃｈｎｉｑｕｅ　ｏｆ　ａ　Ｌｅａｎ　Ｉｒｏｎ　Ｏｒｅ　ｉｎ　Ｓｈａｎｘｉ　ＧＵＯ　Ｙｕｅ—ｑｉｎ，ＮＩＮＧ　Ｘｉｎ－ｘｉａ，ＮＩＵ　Ｆａｎｇ－ｙｉｎ，ＱＩＮ　Ｊｉｎｇ　（Ｎｏｒｔｈｗｅｓｔ　Ｎｏｎｆｅｒｒｏｕｓ　Ｇｅｏｌｏｇｉｃａｌ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ，Ｘｉ　ａｎ　７１００５４，Ｓｈａｎａｘｉ，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ａ　ｌｅａｎ　ｉｒｏｎ　ｏｒｅ　ｉｎ　Ｓｈａｎａｘｉ，ｍｉｎｅｒａｌ　ｐｒｏｃｅｓｓｉｎｇ　ｓｔｕｄｙ　ｗａｓ　ｃａｒｒｉｅｄ　ｏｕｔ，ａｎｄ　ａ　ｆｌｏｗｓｈｅｅｔ　ｗａｓ　ｒｅｃｏｍｍｅｎｄｅｄ．Ａｆｔｅｒ　ｔｈｅ　ｒａｗ　ｏｒｅ　ｗａｓ　ｃｒｕｓｈｅｄ　ｔｏ一１２　ｍｍ，ｗａｓｔｅ　ｒｏｃｋｓ　ｗｉｔｈ　ａ　ｗｅｉｇｈｔ　ｐｅｒｃｅｎｔａｇｅ　ｏｆ　２２．６７％ｃａｎ　ｂｅ　ｄｉｓｃｈａｒｇｅｄ　ｕｓｉｎｇ　ａ　ｍａｇｎｅｔｉｃ　ｐｕｌｌｅｙ，ａｎｄ　ｔｈｅｎ，ａｆｔｅｒ　ｔｈｒｅｅ　ｓｔａｇｅｓ　ｏｆ　ｎｄｉｎｇ　ａｎｄ　ｔｈｒｅｅ　ｓｔａｇｅｓ　ｏｆ　ｗｅｔ　ｌｏｗ　ｉｎｔｅｎｓｉｔｙ　ｍａｇｎｅｔｉｃ　ｓｅｐａｒａｔｉｏｎ，ａｎ　ｉｒｏｎ　ｃｏｎｃｅｎｔｒａｔｅ　ｗｉｔｈ　ａｎ　ｉｒｏｎ　ｙｉｅｌｄ　ｏｆ　２３．４１％，ａ　ＴＦｅ　ｇｒａｄｅ　ｏｆ　６２．９５％ａｎｄ　ａ　ＴＦｅ　ｒｅ—　ｅｏｖｅｒｙ　ｏｆ　７２．０９％ｃａｎ　ｂｅ　ｏｂｔａｉｎｅｄ，ａｎｄ　ｔｈｅ　ＭＦｅ　ｒｅｃｏｖｅｒｙ　ｃａｎ　ａｔｔａｉｎ　９４．２６％．　Ｋｅｙ　ｗｏｒｄｓ：ｉｒｏｎ　ｏＦｅ；ｍａｇｎｅｔｉｃ　ｐｕｌｌｅｙ；ｓｔａｇｅ　ｎｄｉｎｇ；ｌｏｗ　ｉｎｔｅｎｓｉｔｙ　ｍａｇｎｅｔｉｃ　ｓｅｐａｒａｔｉｏｎ　

陕西某贫铁矿石中金属矿物主要为磁铁矿、钛铁　矿，其次为赤褐铁矿、黄铁矿、铝铬铁矿等。非金属矿　物主要为蛇纹石，其次为辉石，此外有少量石英、碳酸　盐矿物。磁铁矿为回收的主要目的矿物，粒度以　一０．０８　ｍｍ为主。部分磁铁矿呈它形．半自形集合体，　粒度范围为０．０１～０．０３　ｍｍ，较细，而且又包裹有脉石　矿物；部分磁铁矿与脉石矿物形成贫连生体，而脉石矿　物多为片状、纤维状蛇纹石，难以磨碎。要使磁铁矿充　分单体解离，该矿石必须细磨。本文采用“粗磨弱磁　抛尾．磁性产品阶段磨矿阶段弱磁选流程”¨　及“原　矿预先弱磁抛尾一阶段磨矿阶段弱磁选流程”　３　分别对　该矿进行了选矿试验研究，并推荐后一流程选别该　矿石。　１　矿石性质　对选矿试样进行了多元素分析、铁物相分析及矿　物组成分析，结果分别见表１～表３。　由表１～表３可见，该矿石自然类型为蛇纹岩型　铁矿石，其工业类型为混合矿石。矿石中的金属矿物　为磁铁矿、钛铁矿，其次为赤褐铁矿、黄铁矿、铝铬铁矿　等。非金属矿物主要为蛇纹石，其次为辉石，此外有少　量石英、碳酸盐矿物。矿石中最主要的有用矿物为磁　铁矿，该磁铁矿粒级以一０．０８　ｍｍ为主，占５７．９９％。　

表１　原矿多元素分析结果（质量分数）／％　

相　名　含量／％　占有率／％　①收稿日期：２００９—１２－２２　作者简介：郭月琴（１９６４一），女，陕西蒲城人，高级工程师，主要从事选矿技术研究工作。　第３期　郭月琴等：陕西某贫铁矿石选矿试验研究　５９　表３矿石矿物组成（质量分数）／％　部分磁铁矿呈它形一半自形粒状集合体，粒径小于　０．０１～０．０３　Ｉｎｍ，这部分磁铁矿粒度细，又包裹有脉石　矿物。为了提高铁精矿的质量，必须细磨才能使脉石　与之充分解离。　部分磁铁矿与脉石矿物形成贫连生，而脉石矿物　多为片状、纤维状的蛇纹石，蛇纹石不易磨碎。所以预　测需多段磨矿、多段选别。　绝大部分磁铁矿中含有一定量的ｒｒｉ，这部分磁铁　矿平均含铁６５％左右；另还有部分磁铁矿为铬磁铁　矿，平均含铁５３％左右，而且铬磁铁矿呈它形粒状和　细粒状集合体，粒径０．０ｌ～０．３　ｍｍ，部分以细粒状包　裹于铝铬铁矿中，需细磨才能解离。　２选矿试验　２．１粗磨弱磁抛尾一磁性产品阶段磨矿阶段弱磁选流程　２．１．１　磨矿粒度试验磨矿粒度是决定选别指标的　关键因素。只有将矿石磨细，使铁矿物得到较充分的　单体解离，才能通过选别工艺将其与脉石矿物分离。　试验采用湿式弱磁选机，在１００　ｍＴ的磁感应强度下进　行磨矿粒度试验，补加水流量为１００　ｍＬ／ｓ（以下同），　结果见表４。　表４粗选磨矿粒度对铁粗精矿指标的影响　由表４可知，随着物料被磨细，铁粗精矿ＴＦｅ品　位、回收率略有上升，考虑到粗精矿需要再磨，因此粗　选磨矿粒度可以适当放粗。综合考虑，粗选选择　一０．０７４　ｍｍ粒级占６０％为宜。试验结果也表明，磨矿　粒度较粗时，尾矿产率大且铁的损失率低。因此，认为　抛尾时的粒度还可以再粗，在后面的试验中要进行磨　矿前的预先抛尾试验。　２．１．２磁感应强度试验物料磨至一０．０７４　ｍｍ粒级　占６０％进行了磁感应强度试验，结果见表５。　表５粗选磁感应强度对铁粗精矿指标的影响　

由表５可知，随着磁感应强度增加，铁粗精矿ＴＦｅ　品位略呈下降趋势，回收率呈上升趋势，综合考虑品位　和回收率，粗选磁感应强度选择１００　ｍＴ为宜。　２．１．３精选再磨粒度及选别段数试验粗精矿经一　段再磨后分别进行精选一次与精选两次对比试验，磁　感应强度为１００　ｍＴ，结果见表６和表７。　

表６精选一次时再磨粒度对铁精矿指标的影响　

表７精选二次时再磨粒度对铁精矿指标的影响　

由表６和表７结果可知，随着物料被磨细，铁精矿　ＴＦｅ品位呈上升趋势。当磨矿粒度达到一０．０３７　ｍｍ　粒级占９０％时，无论是精选一次还是精选两次，铁精　矿ＴＦｅ品位仍然难以达到６２％；当磨至一０．０３７　ｍｍ　粒级占８５％以上时，两次精选，铁精矿ＴＦｅ品位大于　６２％。试验结果也表明，当一段再磨粒度为一０．０３７　ｍｍ粒级占７０％，精选一次后，可以抛弃１２％左右的　尾矿。综合考虑品位、回收率及磨矿成本，所以一段再　磨粒度选择一０．０３７　ｍｍ粒级占７０％，精选一次为宜。　２．１．４精选磁感应强度试验　固定一段再磨粒度为　

一０．０３７　ｍｍ粒级占７０％，精选一次，进行了磁感应强　度试验，试验结果见表８。　由表８结果可知，随着磁感应强度增加，铁精矿　ＴＦｅ品位呈下降趋势、回收率呈上升趋势，综合考虑品　位和回收率，精选一段磁感应强度选择７０　ｍＴ为宜。　矿冶工程　第３０卷　表８精选磁感应强度对铁精矿指标的影响　

２．１．５精选二段再磨粒度试验　为确定精选二段再　磨粒度，在磁感应强度为５０　ｍＴ条件下进行了精选二　段试验，结果见表９。　

表９精选二段再磨粒度对铁精矿指标的影响　

由表９可以看出，随着物料磨细，铁精矿ＴＦｅ品位　呈上升趋势。且当磨矿粒度达到一０．０３０　ｍｍ粒级占　９０％时，铁精矿ＴＦｅ品位达到６２％。因此要得到品位　大于６２％的铁精矿产品，再磨粒度一０．０３０　ｍｍ粒级　含量应在９０％以上。　２．１．６　磁感应强度试验　固定二段磨矿粒度为　

一０．０３０　ｍｍ粒级占９０％，进行了精选二段磁感应强度　试验，结果见表ｌ０。　

表１Ｏ精选二段磁感应强度对铁精矿指标的影响　

由表ｌＯ可知，随着磁感应强度增加，铁精矿ＴＦｅ　品位呈下降趋势、回收率呈上升趋势。在保证铁精矿　ＴＦｅ品位大于６２％的前提下，精选二段磁感应强度选　择５０　ｍＴ为宜。　２．１．７综合条件平行试验粗选磨矿粒度为一０．０７４　ｍｍ粒级占６０％，磁感应强度１００　ｍＴ，一段再磨粒度　为一０．０３７　ｍｍ粒级占７０％，磁感应强度７０　ｍＴ，二段　再磨粒度为一０．０３０　ｍｍ粒级占９０％，磁感应强度５０　ｍＴ，进行了综合平行试验，结果见表１１。　表１１结果表明，粗磨弱磁抛尾一两段再磨一两段再　选的流程所选用的条件适宜，试验结果稳定。　２．２原矿预先弱磁抛尾一阶段磨矿阶段弱磁选流程　由于矿石中有用铁矿物含量仅为２０％～２５％，如　能在磨矿前预先丢弃部分废石，适当提高入选品位，则　表１　１　综合条件平行流程试验结果　可降低矿石处理成本。由于来样质量限制，分别对一２　ｍｍ和一１２　ｍｍ两粒级的原矿进行了预先弱磁抛尾试　验，将抛尾后的磁性产品再进行阶段磨矿．阶段弱　磁选。　按照图１所示流程，分别对一２　ｍｍ和一１２　ｍｍ原　矿进行了预先抛尾一阶段磨矿．阶段磁选全流程试验，　结果见表１２。　原矿　精矿　尾矿　图１　原矿预先抛尾－阶段磨矿－阶段磁选试验流程　表１２原矿预先抛尾－阶段磨矿阶段磁选全流程试验结果　～２　ｍｍ与一１２　ｍｍ弱磁预先抛尾一阶段磨矿阶段　磁选两流程抛尾量分别为４５．３５％和２２．６７％，所得铁　精矿指标相差不大。本次试验确定原矿抛尾粒度为　

一１２　ｍｍ。　第３期　郭月琴等：陕西某贫铁矿石选矿试验研究　６ｌ　２．３推荐流程　最终推荐的原则流程为：破碎至一１２　ｍｉｌｌ的原矿　经磁滑轮预先抛尾，磁性产品阶段磨矿阶段湿式弱磁　选数质量流程见图２。经预先抛尾一阶段磨矿一阶段磁　选流程，可获得产率为２３．４ｌ％、ＴＦｅ品位为６２．９５％、　回收率为７２．０９％的铁精矿。　

图例　

一０．０３　精矿　尾矿　图２原矿预先抛尾一阶段磨矿阶段磁选数质量流程　

３　结　语　１）陕西某贫铁矿石类型为蛇纹岩型铁矿石，磁性　铁占７５．Ｏ１％，工业类型属混合矿石。该磁铁矿的粒　度变化范围较大，但主要以一０．０８　ｍｌＴｌ细粒为主，占　５７．９９％。部分粒度小于０．０１～０．０３　ｍｍ的细粒磁铁　矿集合体不仅包裹脉石，而且与脉石贫连。主要脉石　矿物蛇纹石本身呈纤维状、片状，在磨矿过程中不易磨　碎，因此须采用多段再磨才能使磁铁矿充分解离。部　分铬磁铁矿因含有ｒｒｉ、Ｃｒ、Ａ１、Ｍｇ、Ｍｎ，平均含铁只有　５３％：左右；还有大部分磁铁矿含有ｒｒｉ，平均含铁６５％　左右。这是导致铁精矿品位不高的主要原因。　２）最终推荐流程为：一１２　ｍｍ原矿磁滑轮预先抛　尾－阶段磨矿一阶段选别，所得铁精矿产率２３．４１％，ＴＦｅ　品位：为６２．９５％，ＴＦｅ回收率为７２．０９％，其中ＭＦｅ回　收率为９４．２６％。　参考：史献：　［１］张艳娇，刘Ｊ　学，赵平，等．贾家堡子微细粒磁铁矿选矿试验研　究［Ｊ］．金属矿山，２００９（１）：５９—６１．　［２　刘金长．青海某微细粒嵌布磁铁矿选矿试验研究［Ｊ］．金属矿　山，２００９（６）：５２—５５．　［３］刘连波．密云贫磁铁矿选矿生产实践［Ｊ］．金属矿山，１９９０（１１）：　＇．１—３５　
