电机常用公差配合

电机轴公差标准电机轴是电机的重要组成部分，其质量和精度直接影响到电机的性能和使用寿命。

在电机制造过程中，轴的公差标准是一个非常重要的指标，它直接关系到电机的装配质量和使用效果。

本文将对电机轴公差标准进行详细介绍，希望能够对相关行业人士有所帮助。

首先，我们来看一下电机轴的公差标准是什么意思。

公差是指零件尺寸允许的最大偏差和最小偏差之间的差值。

在电机轴的加工制造过程中，由于加工设备和工艺的限制，轴的尺寸往往无法做到完全精确，因此需要规定一个允许的偏差范围，这就是公差标准。

公差标准的制定，可以保证轴的加工精度，提高装配效率，保证电机的质量和性能。

其次，电机轴的公差标准包括哪些内容呢？一般来说，电机轴的公差标准主要包括轴的直径公差、圆度公差、同轴度公差、表面粗糙度等。

其中，轴的直径公差是指轴的直径允许的最大偏差和最小偏差之间的差值；圆度公差是指轴的圆度允许的最大偏差和最小偏差之间的差值；同轴度公差是指轴的轴线与其它轴线之间的偏差范围；表面粗糙度是指轴表面的允许的最大粗糙度值。

这些公差标准的制定，可以保证轴的加工精度和装配质量，提高电机的使用效果。

另外，电机轴的公差标准对电机的性能和使用寿命有着重要的影响。

如果轴的公差过大，会导致轴与其它零部件的配合间隙过大或过小，影响装配质量和使用效果；如果轴的公差过小，则会增加加工难度和成本，同时也会影响电机的性能和使用寿命。

因此，制定合理的电机轴公差标准，对于提高电机的质量和性能至关重要。

最后，我们需要注意的是，在制定电机轴的公差标准时，需要根据具体的电机类型和用途来进行合理的选择。

不同类型和用途的电机，对轴的公差标准有着不同的要求，因此在制定轴的公差标准时，需要综合考虑电机的使用环境、工作条件、负载要求等因素，确保制定出合理可行的公差标准。

总之，电机轴的公差标准是电机制造过程中一个非常重要的指标，它关系到电机的装配质量和使用效果。

合理的公差标准可以保证轴的加工精度，提高电机的质量和性能，因此在制定公差标准时，需要充分考虑电机的具体情况，确保制定出合理可行的标准。

电机轴公差标准
电机轴是电机的重要组成部分，其质量和精度直接影响到电机的运行效果和寿命。

在电机制造过程中，轴的公差标准是非常重要的，它直接关系到电机的装配和使用效果。

本文将从电机轴公差标准的定义、分类、测量和应用等方面进行介绍。

首先，电机轴公差标准是指在电机制造过程中，对轴的尺寸、形状、位置等几何要素的允许偏差范围的规定。

根据国家标准和行业标准，电机轴公差标准可分为零件公差、加工公差和装配公差等多个方面。

其中，零件公差是指轴在未进行任何加工之前的尺寸偏差范围，加工公差是指在加工过程中轴的尺寸偏差范围，而装配公差则是指轴在装配过程中的尺寸偏差范围。

其次，电机轴公差的测量是非常重要的。

在电机制造过程中，需要对轴的尺寸、形状、位置等几何要素进行测量，以确保轴符合公差标准的要求。

常见的轴公差测量方法包括三坐标测量、投影仪测量、千分尺测量等，这些方法可以有效地对轴的公差进行测量和评定。

最后，电机轴公差标准的应用是非常广泛的。

在电机制造和装
配过程中，需要严格按照轴的公差标准进行操作，以确保电机的质量和性能。

同时，在电机的使用过程中，轴的公差也会直接影响到电机的运行效果和寿命。

因此，对电机轴公差标准的认识和应用是非常重要的。

综上所述，电机轴公差标准是电机制造过程中的重要内容，它直接关系到电机的质量和性能。

通过对电机轴公差标准的定义、分类、测量和应用等方面的介绍，相信读者对电机轴公差标准有了更深入的了解，这对于提高电机制造和使用过程中的质量和效率具有重要意义。

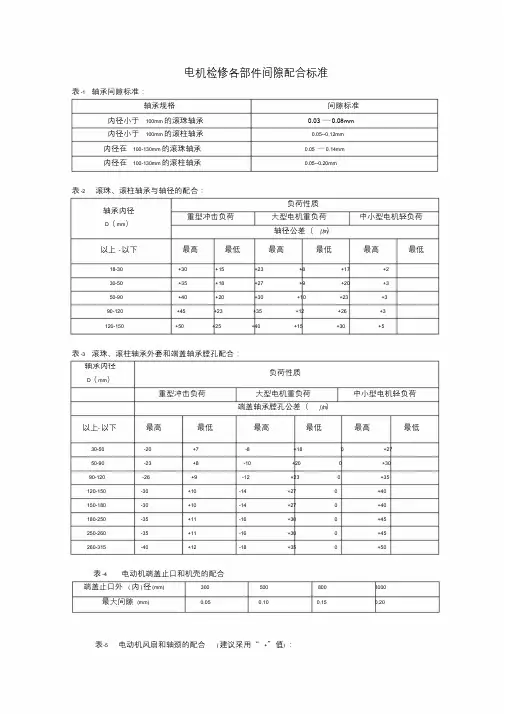

电机检修各部件间隙配合标准表-1 轴承间隙标准：轴承规格间隙标准内径小于100mm的滚珠轴承0.03 —0.08mm内径小于100mm的滚柱轴承0.05--0.12mm内径在100-130mm的滚珠轴承0.05 —0.14mm内径在100-130mm的滚柱轴承0.05--0.20mm表-2 滚珠、滚柱轴承与轴径的配合：轴承内径D（mm）负荷性质重型冲击负荷大型电机重负荷中小型电机轻负荷轴径公差（μm）以上- 以下最高最低最高最低最高最低18-30 +30 +15 +23 +8 +17 +230-50 +35 +18 +27 +9 +20 +350-90 +40 +20 +30 +10 +23 +390-120 +45 +23 +35 +12 +26 +3120-150 +50 +25 +40 +15 +30 +5表-3 滚珠、滚柱轴承外套和端盖轴承膛孔配合：轴承内径D（mm）负荷性质重型冲击负荷大型电机重负荷中小型电机轻负荷端盖轴承膛孔公差（μm）以上- 以下最高最低最高最低最高最低30-50 -20 +7 -8 +18 0 +2750-90 -23 +8 -10 +20 0 +3090-120 -26 +9 -12 +23 0 +35120-150 -30 +10 -14 +27 0 +40150-180 -30 +10 -14 +27 0 +40180-250 -35 +11 -16 +30 0 +45250-260 -35 +11 -16 +30 0 +45260-315 -40 +12 -18 +35 0 +50表-4 电动机端盖止口和机壳的配合端盖止口外( 内)径(mm) 300 500 800 1000 最大间隙(mm) 0.05 0.10 0.15 0.20表-5 电动机风扇和轴颈的配合( 建议采用“+”值) ：轴的直径(D)mm 10~18 18~30 30~50 50~80 80~120孔为±时轴径的偏差(0.001) ± 6 ±7 ±8 ±10 ±12表-6 电动机靠背轮和轴颈的配合：轴的直径(D)mm 10~18 18~30 30~50 50~80 80~120 120~180孔为±时轴径的偏+0 +0 +0 +0 +0 +0 差(0.001) -12 -14 -17 -20 -23 -27表-7 键和键槽的配合:键的宽度(mm) 1~3 3~6 6~10 10~18 18~30轴键槽偏差-5 -10 -15 -20 -25(0.001mm) -45 -55 -65 -75 -95表-8 端盖轴承座膛孔与外套的配合公差：端盖车旋后孔径(mm) 30~50 50~80 80~120 120~180 180~260 260~360端盖上孔径为±0.001 时+35 +40 +45 +52 +60 +70套外径的偏差(0.001mm) +18 +20 +23 +25 +30 +35表-9 加套时，轴与套配合偏差参考值:名义直径(mm) 孔( 套外径) 轴( 外径)极限的偏差(0.001mm)以上以下上限下限上限下限18 30 +23 0 +62 +3930 40 +27 0 +77 +5040 50 +27 0 +87 +6050 65 +30 0 +105 +7565 80 +30 0 +120 +9080 100 +35 0 +140 +105100 120 +35 0 +160 +125120 150 +40 0 +190 +150第1 页。

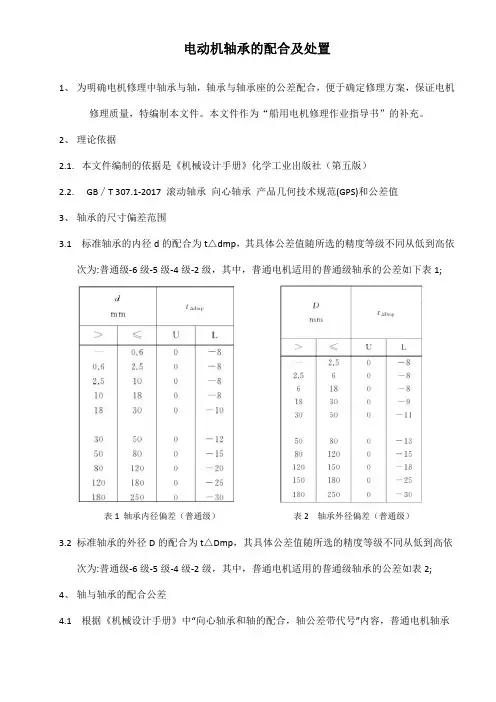

电动机轴承的配合及处置1、 为明确电机修理中轴承与轴，轴承与轴承座的公差配合，便于确定修理方案，保证电机修理质量，特编制本文件。
