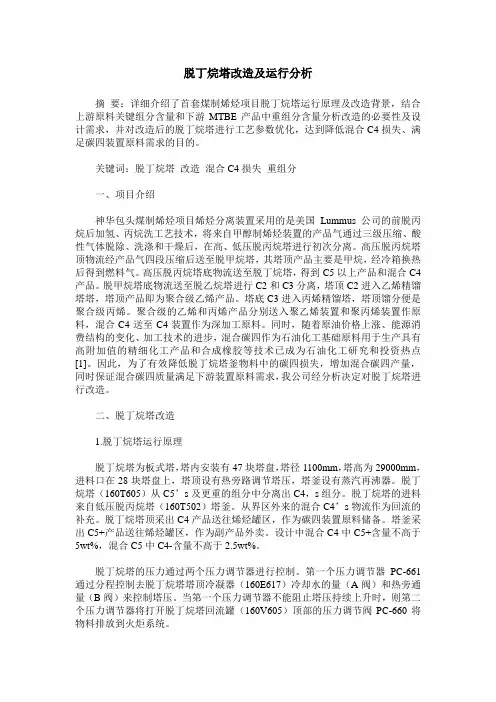

脱丁烷塔改造及运行分析摘要：详细介绍了首套煤制烯烃项目脱丁烷塔运行原理及改造背景，结合上游原料关键组分含量和下游MTBE产品中重组分含量分析改造的必要性及设计需求，并对改造后的脱丁烷塔进行工艺参数优化，达到降低混合C4损失、满足碳四装置原料需求的目的。

关键词：脱丁烷塔改造混合C4损失重组分一、项目介绍神华包头煤制烯烃项目烯烃分离装置采用的是美国Lummus公司的前脱丙烷后加氢、丙烷洗工艺技术，将来自甲醇制烯烃装置的产品气通过三级压缩、酸性气体脱除、洗涤和干燥后，在高、低压脱丙烷塔进行初次分离。

高压脱丙烷塔顶物流经产品气四段压缩后送至脱甲烷塔，其塔顶产品主要是甲烷，经冷箱换热后得到燃料气。

高压脱丙烷塔底物流送至脱丁烷塔，得到C5以上产品和混合C4产品。

脱甲烷塔底物流送至脱乙烷塔进行C2和C3分离，塔顶C2进入乙烯精馏塔塔，塔顶产品即为聚合级乙烯产品。

塔底C3进入丙烯精馏塔，塔顶馏分便是聚合级丙烯。

聚合级的乙烯和丙烯产品分别送入聚乙烯装置和聚丙烯装置作原料，混合C4送至C4装置作为深加工原料。

同时，随着原油价格上涨、能源消费结构的变化、加工技术的进步，混合碳四作为石油化工基础原料用于生产具有高附加值的精细化工产品和合成橡胶等技术已成为石油化工研究和投资热点[1]。

因此，为了有效降低脱丁烷塔釜物料中的碳四损失，增加混合碳四产量，同时保证混合碳四质量满足下游装置原料需求，我公司经分析决定对脱丁烷塔进行改造。

二、脱丁烷塔改造1.脱丁烷塔运行原理脱丁烷塔为板式塔，塔内安装有47块塔盘，塔径1100mm，塔高为29000mm，进料口在28块塔盘上，塔顶设有热旁路调节塔压，塔釜设有蒸汽再沸器。

脱丁烷塔（160T605）从C5’s及更重的组分中分离出C4，s组分。

脱丁烷塔的进料来自低压脱丙烷塔（160T502）塔釜。

从界区外来的混合C4’s物流作为回流的补充。

脱丁烷塔顶采出C4产品送往烯烃罐区，作为碳四装置原料储备。
