常用材料折弯系数表大全【超实用】
1 / 4 常用材料折弯系数表大全
内容来源网络，由深圳机械展收集整理！
更多钣金加工工艺及设备展示，就在深圳机械展。
钣金的展开长度和钣金的厚度、折弯半径、折弯角度，以及钣金材料属性（通过Y和K因子来表示）有关系。
首先介绍Y因子和K因子：
1）K因子为钣金内侧边到折弯中线距离和钣金厚度的比值，如图1中K因子的方程式：K=A/T。
2）Y因子是根据折弯中线相对于钣金厚度计算出来的比值，Y因子公式：Y=K*(π/2)。Proe中Y因子默认为0.5。
钣金展开计算公式：
如图2中钣金的展开长度 L=L1+L2+L3
L2=（π/2*R+Y*T）θ/90
其中π=3.1415，R为钣金内侧折弯半径，T为钣金厚度，θ为折弯角度（单位度）
常用材料折弯系数表大全【超实用】 2 / 4 常用材料Y因子和K因子数值：
材料：软黄铜、铜，Y因子：0.55，K因子：0.35。
材料：硬黄铜、铜、软钢、铝，Y因子：0.64，K因子：0.41。
材料：硬铜、青铜、冷轧钢、弹簧钢，Y因子：0.71，K因子：0.45。

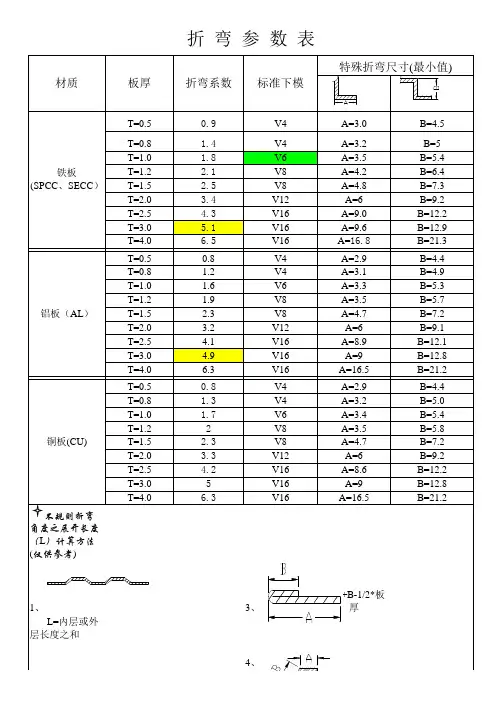

常用材料折弯系数表(详)
常用材料折弯系数表大全【超实用】
3 / 4
注：以上折弯系数（K）是在折弯内角（R）为0.5--1.0左右时的侧量值，当折弯内角改变时，系数改变,一般,内角增大,系数增大。
针对现有材料测试折弯系数数据如下:
料厚 槽宽 铁料(SPCC/SECC)折弯系数 不锈钢 铝料(AL)折弯系数
45° 90° 135° 90° 45° 90° 135°
0.6 4 R1=1.2/R0.2=1.0 R1=1.2/R0.2=1.0
0.8 6 0.35 1.6 0.25
1.0 6 0.6 1.8 0.4 1.85 0.6 1.8 0.25
1.2 4 1.95(HCR025)
8 0.75 2.2/2.0 2.25 0.75 2/1.9 0.5
1.4 V8 2.4
1.5 8 0.9 2.5 2.75 2.3 0.5
1.6 6 2.55
8 2.65 常用材料折弯系数表大全【超实用】
4 / 4 2.0 12 3.4/3.3 3.55 3.1/3.15 1
2.3 12 3.8
16 4.0
2.5 16 4.5/4.2 1.15 4.2 1.15
2.9 12 4.6
16 4.8
3.0 16 ?/5.1 4.75/4.8 1.55
3.2/3.4 R1， 5.2/5.53
4.0 R1， 6.7
4.5 R1， 7.3
6.0 R4， 9.7
8.0 R4， 14.25
8.5 R4， 15.2
9.0 V50 16.7
热镀锌板系数(由样开组于2002-6-17提供)
1.0 1.8
1.5 2.55
2.0 3.35
铜排折弯系数:
V12 V16 V25 V32 V60
2.0铜板 3.8(R3)
3.0铜板 5.3(R3)
4.0铜板 6.4(R3)
5.0铜板 7.9(R3) 8.1
6.0铜板 9.1(R4)
8.0铜板 12.5(R4)
10.0铜板 16.2
15.0铜板 22.4
15.4铜板 23.6
覆铝锌板系数
1.0 1.75
1.2 2.2
1.5 2.45
1.6 2.8
2.0 3.35
说明：
计算展开长度时,所有尺寸均以外皮计.
每折一道弯,便减去一个折弯系数.
