DG85-45型卧式锅炉给水泵-长沙中联泵业

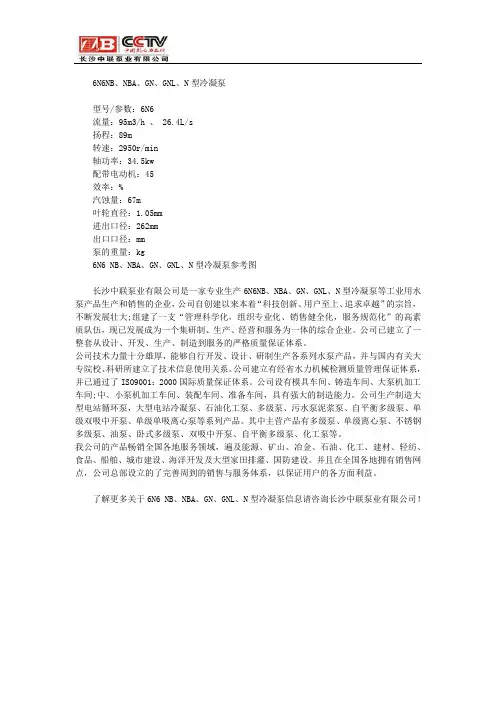

6N6NB、NBA、GN、GNL、N型冷凝泵型号/参数：6N6流量：95m3/h 、 26.4L/s扬程：89m转速：2950r/min轴功率：34.5kw配带电动机：45效率：%汽蚀量：67m叶轮直径：1.05mm进出口径：262mm出口口径：mm泵的重量：kg6N6 NB、NBA、GN、GNL、N型冷凝泵参考图长沙中联泵业有限公司是一家专业生产6N6NB、NBA、GN、GNL、N型冷凝泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。

公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。

公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。

公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。

公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。

公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。

其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。

我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。

并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。

了解更多关于6N6 NB、NBA、GN、GNL、N型冷凝泵信息请咨询长沙中联泵业有限公司！。

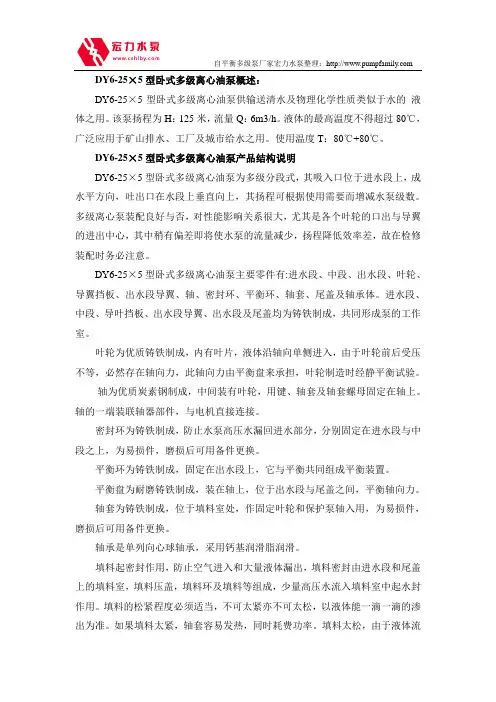

DY6-25×5型卧式多级离心油泵概述：DY6-25×5型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：125米，流量Q：6m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DY6-25×5型卧式多级离心油泵产品结构说明DY6-25×5型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DY6-25×5型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

DG25-80多级锅炉给水泵性能参数表由提供长沙奔腾泵业有限公司
DG25-80多级锅炉给水泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

DG泵外形尺寸图及外形尺寸表
DG型泵法兰尺寸表
DG型泵外形安装图（公用底座）DG80-30型泵外形安装尺寸表
100DG16型泵外形安装尺寸表
DG25-50型泵外形安装尺寸表
DG46-50型泵外形安装尺寸表
DG85-67型泵外形安装尺寸表
DG155-67型泵外形安装尺寸表
DG型泵外形安装图（本身底座）
8
安装图）
200DG43型泵外形安装尺寸表
8
安装图）
DG85-67型泵外形安装尺寸表
8
安装图）
DG155-67型泵外形安装尺寸表
8
安装图）
DG280-43/84型泵外形安装尺寸表
备注：表中L8的数值为“-”时，表示底座地脚螺栓孔中心在吐出法兰中心线的右侧（参看外形安装图）
DG280-65/84型泵外形安装尺寸表
8
安装图）
DG450-60/84型泵外形安装尺寸表
8
安装图）
11。

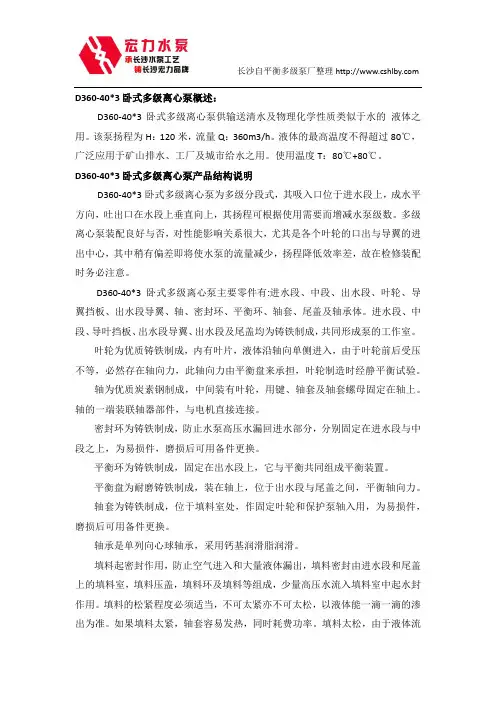

D360-40*3卧式多级离心泵概述：D360-40*3卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：120米，流量Q：360m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D360-40*3卧式多级离心泵产品结构说明D360-40*3卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D360-40*3卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
