DG型给水泵安装使用说明书

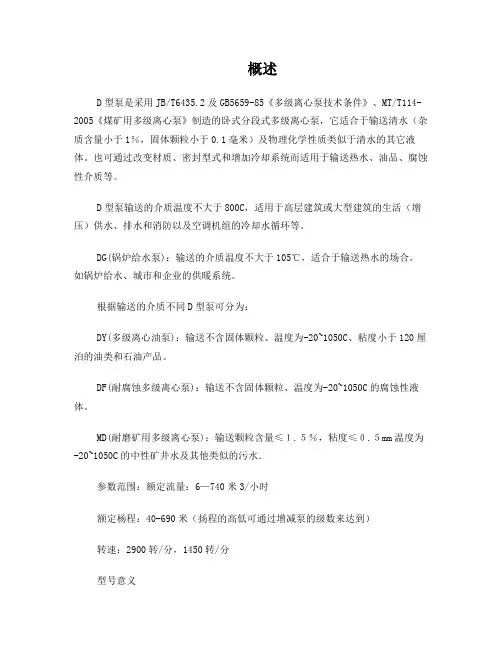

概述D型泵是采用JB/T6435.2及GB5659-85《多级离心泵技术条件》、MT/T114-2005《煤矿用多级离心泵》制造的卧式分段式多级离心泵，它适合于输送清水（杂质含量小于1％，固体颗粒小于0.1毫米）及物理化学性质类似于清水的其它液体。

也可通过改变材质、密封型式和增加冷却系统而适用于输送热水、油品、腐蚀性介质等。

D型泵输送的介质温度不大于800C，适用于高层建筑或大型建筑的生活（增压）供水、排水和消防以及空调机组的冷却水循环等。

DG(锅炉给水泵)：输送的介质温度不大于105℃，适合于输送热水的场合。

如锅炉给水、城市和企业的供暖系统。

根据输送的介质不同D型泵可分为：DY(多级离心油泵)：输送不含固体颗粒、温度为-20~1050C、粘度小于120厘泊的油类和石油产品。

DF(耐腐蚀多级离心泵)：输送不含固体颗粒、温度为-20~1050C的腐蚀性液体。

MD(耐磨矿用多级离心泵)：输送颗粒含量≤１.５％，粘度≤０.５mm温度为-20~1050C的中性矿井水及其他类似的污水．参数范围：额定流量：6—740米3/小时额定杨程：40-690米（扬程的高低可通过增减泵的级数来达到）转速：2900转/分，1450转/分型号意义D（DG、DF、DY、MD） 4 6 — 5 0 × 1 0100 D（DG、DF、DY、MD）16 × 3泵的级数泵的级数泵的单级扬程（m）泵的单级扬程（m）泵的流量（m3/h）卧式多级泵卧式多级泵泵进口直径（m m）泵的轴承规格结构说明泵的结构参见结构图本系列多级泵为两端支承，泵通过弹性柱销联轴器与电机联接。

泵的旋转方向从驱动端看为顺时针旋转。

D型泵吸入口呈水平方向，出水口为垂直向上。

DG型泵的进出水口均为垂直向上。

多级泵存在着较大的轴向力（与泵的级数成正比），轴向力全部由平衡机构平衡，轴承不承受轴向力。

泵在运行时允许转子有轴向串动，故不能采用向心轴承。

轴承采用钙基黄油润滑。

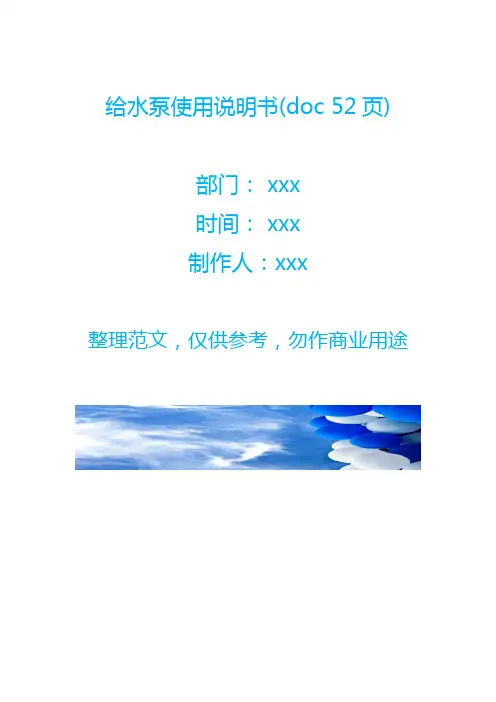

给水泵使用说明书(doc 52页)部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，勿作商业用途目录0.前言 (5)0.1运行参数(设计点) (6)1.升压泵 (6)1.1 结构 (6)1.1.1 YNKn300/200/YNKn400/300J (6)1.1.2 QG400/300C (7)1.1.3轴封 (7)1.1.4润滑 (8)1.2泵的工作原理 (8)1.3拆卸检查 (8)1.3.1部分拆卸的准备工作 (8)1.3.2泵的全部拆卸 (8)1.3.3轴承的拆卸 (8)1.3.4轴封的拆卸 (10)1.3.5泵体的拆卸 (10)1.4 各个部件的检查 (10)1.4.1转子间隙 (13)1.4.2转子间隙表 (13)1.4.3转子装配的质量检查 (13)1.5 泵的重新装配 (14)1.5.1 准备工作 (14)1.5.2 泵体的装配 (14)1.5.3 轴封的装配 (14)1.5.4 轴承装配及转子对中 (14)1.5.5 转子的抬起 (17)1.5.6修整后的对中 (18)1.6 备件 (18)2．主给水泵装置： (20)2.1 结构 (20)2.2 液力偶合器 (23)2.3 联轴器 (23)2.4 最小流量阀 (23)2.5 过滤器 (24)2.6 测量仪器和监测装置 (24)3．运行和监控 (24)3.1 调试 (24)3.1.1调试的准备（试运转） (24)3.1.2前言 (25)3.1.3 检查驱动装置的旋转方向 (25)3.1.4 调试的准备 (26)3.1.5 起动和试运转 (27)3.1.6 给锅炉供水 (27)3.2 调试—正常运行的工作过程 (28)3.3 停机 (29)3.4 检查 (30)3.5 辅助运行 (31)3.6 供油系统 (31)3.6.1 概述 (31)3.6.2 润滑油量 (32)3.6.3 润滑周期、换油 (32)3.6.4 润滑油用量表 (32)3.6.5 油管的情况 (33)3.6.6 冲静润滑油回路 (34)3.8 高压泵运行故障 (36)3.8.2故障原因 (37)3.8.3 排除故障方法 (38)4. 泵机组维护和预防措施 (39)4.1 运行期间的维护工作 (40)4.1.1润滑油双过滤器 (40)4.1.2 机械密封循环水管路 (40)4.1.3 测量和检测仪器 (40)4.1.4 备用泵 (40)4．2 预防维护 (40)4.2.1 检查泵轴承、轴封 (41)4.2.2 过滤器 (41)4.2.3 监视仪器 (41)4.2.4 冷却器 (42)4.2.5 联轴器 (42)4.2.6 液力耦合器 (42)4.2.7 油冷却器 (42)4.2.8 最小流量阀 (42)4.2.9 驱动装置 (42)5. 泵组检查 (42)5.1 拆卸 (43)5.1.1 拆卸轴承体 (43)5.1.2 拆卸机械密封 (44)5.1.3拆卸芯包 (45)5.2 转子间隙表 (47)5.3 转子动平衡 (47)5.4 泵的重新装配 (47)5.4.1芯包的组装 (48)5.4.2涡壳定位环的加工 (50)5.4.3转子对中 (51)5.4.5推力间隙的调整 (53)0.前言只要将离心泵进行精心正确的安装和适当的维护，它将使你满意，无故障的运行。

DGY系列全拆式管道流程泵使用说明书说明1、用户在选择、安装、使用DGY系列全拆式管道流程泵之前，请仔细阅读本说明书。

2、对于产品改进引起的变动，本公司保留对相关说明书修改的权力。

3、欢迎使用本产品，在使用过程中如果有问题或建议请随时来电、来信，谢谢合作。

锦河能源科技有限公司2015年第一版目录一、概述 (1)二、主要特点 (1)三、型号说明 (2)四、主要性能参数 (2)五、工作原理及结构说明 (5)六、泵的安装 (5)七、使用、维护和保养 (12)八、故障及排除方法 (14)一、概述DGY系列全拆式管道流程泵是我公司与国内流体行业著名的科研院所，针对油品储运特点，最新研制成功的产品，其设计、制造符合美国石油协会API610《石油、重化学和天然气工业用离心泵》和国家标准GB 3215-82《炼厂、化工及石油化工流程用离心泵通用技术条件》的有关规定。

DGY系列全拆式管道流程泵不仅适用于输送固体颗粒含量小于2.5kg/m3的汽油、柴油、煤油等轻质油品，而且还适用于输送芳香剂、制冷剂、氨水、溶剂类介质及其它性能相类似的介质。

该系列泵一般输送介质温度范围-40~80℃，压力不大于额定扬程的1.5倍(只需在订货时说明)。

DGY系列全拆式管道流程泵，可广泛应用于铁路槽车卸槽、灌装油罐汽车及油品的中转储运等场合，还可在化工领域用作理想的石油化工流程泵。

二、主要特点1.立式结构，进出口法兰在同一中心线上，结构紧凑，占地面积小，安装方便。

2.选用管道流程泵专用的隔爆电机，运行平稳，安全可靠，若选配户外型隔爆电机，室外工作即可免建泵房。

3.采用国际著名品牌高精度轴承，脂润滑，可靠性好，寿命长。

4.新颖的全拆式结构，不动电机、泵体及管路，就能更换泵内零件（含叶轮），维修保养十分方便。

5.独特的干运转结构设计，即使泵在间歇断流甚至无介质工况下运行，也不影响泵密封的寿命。

6.运转平稳，噪音低。

三、型号说明泵型号的组成如下:DGY —— /1 2 3 4 51——特征号，DGY—全拆式管道流程泵；2——进出口名义直径，mm；3——（叶轮未切割时）泵设计点流量，m3/h；4——（叶轮未切割时）泵设计点扬程，m；5——叶轮外径切割代号（以大写英文字母A，B，C……表示）。

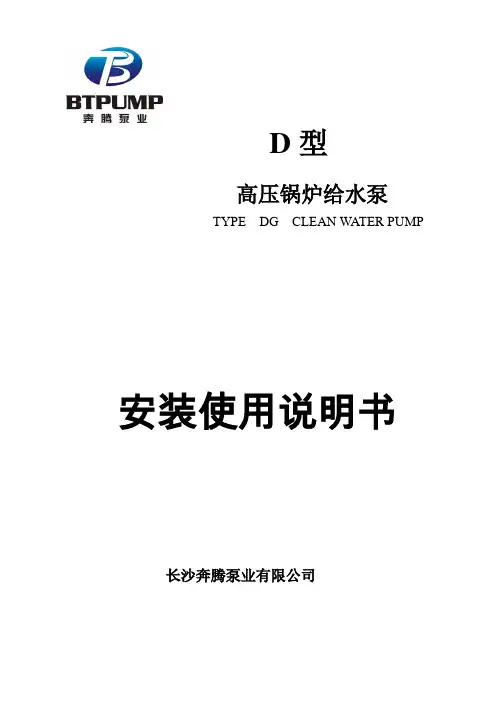

D型高压锅炉给水泵TYPE DG CLEAN WATER PUMP 安装使用说明书长沙奔腾泵业有限公司目录一、概述二、型号结构三、结构说明四、泵的装配与拆卸五、泵的安装六、泵的起动、运行、停车七、泵可能发生的故障及解决办法八、简单计算说明九、泵工作性能曲线图及性能参数表十、泵外形尺寸图及泵外形尺寸表一、概述本型泵系单吸、节段式高压锅炉给水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

二、型号说明本型泵在型号表示上有三种方法，举例分述如下：⑴例150D30×5150——泵的吸入口直径为150㎜。

DG——单吸、多级、节段式高压锅炉给水泵。

30——泵的单级扬程为30m。

5——泵的级数为5级。

⑵例DG450-60/84×6DG——单吸、多级、节段式高压锅炉给水泵。

450——泵的流量为450m3/h。

60——泵的单级扬程为60米84——年号6——泵的级数为6级。

此种型号泵表示的泵有：DG25-50 DG46-50 DG85-67DG155-67 DG280-43/84 DG280-65/84(200DG65)DG450-60/84（250DG60）⑶例DG80-30×3DG——单吸、多级、节段式高压锅炉给水泵。

80——泵的吸入口直径为80㎜30——泵的单级扬程为30m。

3——泵的级数为3级。

此种型号表示的泵有：DG80-30三、结构说明1、泵壳体部分泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。

2、转子部分转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。

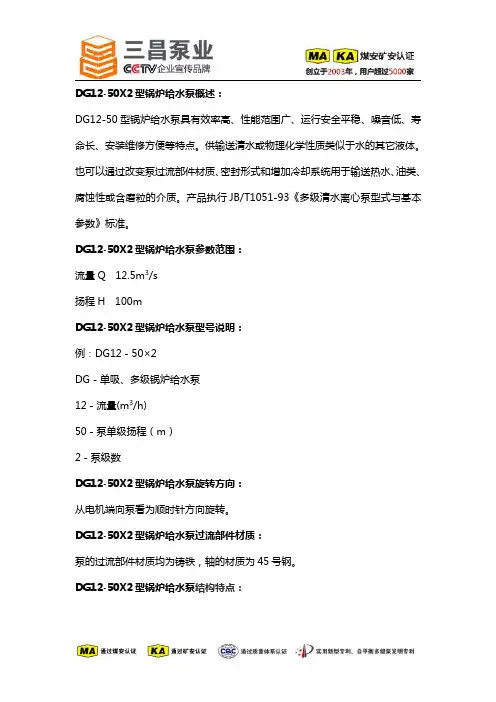

DG12-50X2型锅炉给水泵概述：DG12-50型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体。

也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

DG12-50X2型锅炉给水泵参数范围：流量Q12.5m3/s扬程H100mDG12-50X2型锅炉给水泵型号说明：例：DG12－50×2DG－单吸、多级锅炉给水泵12－流量(m3/h)50－泵单级扬程（m）2－泵级数DG12-50X2型锅炉给水泵旋转方向：从电机端向泵看为顺时针方向旋转。

DG12-50X2型锅炉给水泵过流部件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

DG12-50X2型锅炉给水泵结构特点：本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口垂直，出口垂直向上具体结构如下：1、定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2、转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。

整个转子支承在两端的轴承上。

转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

3、平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

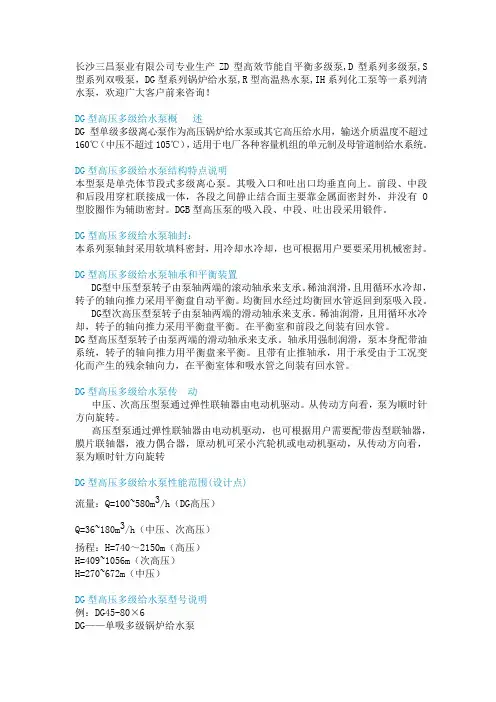

长沙三昌泵业有限公司专业生产ZD型高效节能自平衡多级泵,D型系列多级泵,S 型系列双吸泵，DG型系列锅炉给水泵,R型高温热水泵,IH系列化工泵等一系列清水泵，欢迎广大客户前来咨询！DG型高压多级给水泵概述DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。

DG型高压多级给水泵结构特点说明本型泵是单壳体节段式多级离心泵。

其吸入口和吐出口均垂直向上。

前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O 型胶圈作为辅助密封。

DGB型高压泵的吸入段、中段、吐出段采用锻件。

DG型高压多级给水泵轴封：本系列泵轴封采用软填料密封，用冷却水冷却，也可根据用户要要采用机械密封。

DG型高压多级给水泵轴承和平衡装置DG型中压型泵转子由泵轴两端的滚动轴承来支承。

稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。

均衡回水经过均衡回水管返回到泵吸入段。

DG型次高压型泵转子由泵轴两端的滑动轴承来支承。

稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。

在平衡室和前段之间装有回水管。

DG型高压型泵转子由泵两端的滑动轴承来支承。

轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。

且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。

DG型高压多级给水泵传动中压、次高压型泵通过弹性联轴器由电动机驱动。

从传动方向看，泵为顺时针方向旋转。

高压型泵通过弹性联轴器由电动机驱动，也可根据用户需要配带齿型联轴器，膜片联轴器，液力偶合器，原动机可采小汽轮机或电动机驱动，从传动方向看，泵为顺时针方向旋转DG型高压多级给水泵性能范围(设计点)流量：Q=100~580m3/h（DG高压）Q=36~180m3/h（中压、次高压）扬程：H=740～2150m（高压）H=409~1056m（次高压）H=270~672m（中压）DG型高压多级给水泵型号说明例：DG45-80×6DG——单吸多级锅炉给水泵45——泵设计点流量80——泵单级扬程6——泵级数DG型高压多级给水泵材料中压：吸入段、吐出段、中段优质钢导叶、叶轮铬钢平衡盘、平衡套铬钢密封环、导叶套铬钼钢次高压：轴铬钼钢前段、中段、后段优质碳素钢导叶、叶轮、轴套优质碳素钢叶轮挡套、密封环、导叶套不锈钢平衡板、平衡盘、平衡套不锈钢高压：吸入段、吐出段、中段、导叶、叶轮碳素或铬钢轴、密封环、导叶套铬钒钢或铬钢DG型高压多级给水泵DG型高压多级给水泵DG型高压、次高压锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/minKW电机功率KW电机型号% m mm kgDG25-80×617.42529.14.836.948.08508476454295057.967.569.590 Y280M-241.44851.83.13.33.8252 832DG25-80×717.42529.14.836.948.08590556530295067.578.981.190 Y280M-241.44851.83.13.33.8252 895DG25-80×817.42529.14.836.948.08675635505295077.390.192.6110 Y315S-241.44851.83.13.33.8252 958DG25-80×917.42529.14.836.948.08760715681295087101.4104.2132 Y315M-241.44851.83.13.33.8252 1021DG25-80×1017.42529.14.836.948.08840795757295096.6112.8115.8132 Y315M-241.44851.83.13.33.8252 1084DG25-80×1117.42529.14.836.948.089288758332950106.2124.1127.5160 Y315L1-241.44851.83.13.33.8252 1147DG25-80×1217.42529.14.836.948.0810139459082950115.9135.2138.9160 Y315L1-241.44851.83.13.33.8252 1210DG45-80×62746547.512.515528480456295065.898.95103.16160 Y315L1-25964653.945.5260 915DG45-80×72746547.512.515616560532295076.76109.61120.36160 Y315L1-25964653.945.5260 983DG45-80×82746547.512.515704640608295087.73125.27137.55185 Y315L-25964653.945.5260 1051DG45-80×92746547.512.515792720684295098.7140.93154.75220 Y315M1-25964653.945.5260 1119DG45-80×102746547.512.5158808007602950109.67156.59171.94220 Y315M1-25964653.945.5260 1187DG45-80×112746547.512.5159688808362950127.18172.36189.25250 Y355M2-25964653.945.5260 1255DG45-80×122746545964653.945.5260 1323DG85-80×7518510214.1723.628.36165605322950145185.18208.13250 Y355M2-25970713.54.54.3255 1567DG85-80×8518510214.1723.628.32950704640608165.72211.64237.87280 Y355L1-25970713.54.54.3255 1640DG85-80×9518510214.1723.628.32950792720684186.44238.09267.6355 Y3555-25970713.54.54.3255 1713DG85-80×10518510214.1723.628.32950880800760207.15264.55297.33355 Y3555-2(6KV)5970713.54.54.3255 1786DG85-80×11518510214.1723.628.32950949.8880834.8223.73291.19326.8400 Y3556-25970713.54.54.3255 1859DG85-80×12518510214.1723.628.329501034.8960905243.75317.66354.29400 Y3556-25970713.54.54.3255 1932DG150-100×120 33.3 2950 660 274.18 400 Y3558-2(IP2359 3.8 289 27356 15018041.750600570335.75392.54/6KV) 73714.55DG150-100×7 12015018033.341.7502950770700665319.87391.71459.13450Y4001-2(IP23/6KV)5973713.84.55289 2885DG150-100×8 12015018033.341.7502950880800760365.57447.67524.72560Y4003-2(IP23/6KV)5973713.84.55289 3035DG150-100×9 12015018033.341.7502950990900855411.27503.63590.31630Y4004-2(IP23/6KV)5973713.84.55289 3185DG150-100×10 12015018033.341.750295011001000950456.96559.58655.9710Y4501-2(IP23/6KV)5973713.84.55289 33351DG-12 140 38.9 1540 2950 816 1000 Y4504-2 72 4.1 300 3580 2DG-102DG(B)-10270 75 1515 2950 1480 1600 Y5004-2 72.6 6.5 348 4800 3DG-103DG(B)-10440 122.2 1560 2950 2337 2500 Y6301-2 80 8 340 4800 4DG-8C 500 138.9 1680 2950 2933 3200 Y7101-2 78 12 391 7000 5DGB-10 570 158.3 2150 2950 4121 4800 Y8001-2 81 6.5 404 7000 DG270-140e 320 88.9 1500 2950 1730 2000 Y5602-2 76 6.5 335 4800 DG270-140c 366 101.7 1640 2950 2036 2300 Y5603-2 79 6.5 340 4800DG400-180c 450 125 1900 2950 2950 32004000Y6001-2 79 12 391 7000DG450-180 450 125 1825 2950 2870 3200 Y7101-2 78 23.5 290 3200。

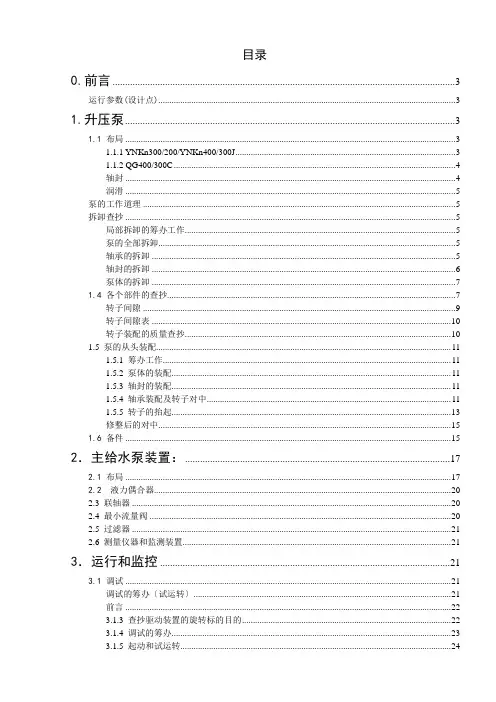

目录0.前言 (3)运行参数(设计点) (3)1.升压泵 (3)1.1 布局 (3)1.1.1 YNKn300/200/YNKn400/300J (3)1.1.2 QG400/300C (4)轴封 (4)润滑 (5)泵的工作道理 (5)拆卸查抄 (5)局部拆卸的筹办工作 (5)泵的全部拆卸 (5)轴承的拆卸 (5)轴封的拆卸 (6)泵体的拆卸 (7)1.4 各个部件的查抄 (7)转子间隙 (9)转子间隙表 (10)转子装配的质量查抄 (10)1.5 泵的从头装配 (11)1.5.1 筹办工作 (11)1.5.2 泵体的装配 (11)1.5.3 轴封的装配 (11)1.5.4 轴承装配及转子对中 (11)1.5.5 转子的抬起 (13)修整后的对中 (15)1.6 备件 (15)2．主给水泵装置： (17)2.1 布局 (17)2.2 液力偶合器 (20)2.3 联轴器 (20)2.4 最小流量阀 (20)2.5 过滤器 (21)2.6 测量仪器和监测装置 (21)3．运行和监控 (21)3.1 调试 (21)调试的筹办〔试运转〕 (21)前言 (22)3.1.3 查抄驱动装置的旋转标的目的 (22)3.1.4 调试的筹办 (23)3.1.5 起动和试运转 (24)3.1.6 给锅炉供水 (24)3.2 调试—正常运行的工作过程 (25)3.3 停机 (26)3.4 查抄 (27)3.5 辅助运行 (28)3.6 供油系统 (28)3.6.1 概述 (28)3.6.2 润滑油量 (29)3.6.3 润滑周期、换油 (29)3.6.4 润滑油用量表 (29)3.6.5 油管的情况 (30)3.6.6 冲静润滑油回路 (31)3.8 高压泵运行故障 (33)故障原因 (34)3.8.3 排除故障方法 (35)4. 泵机组维护和预防办法 (36)4.1 运行期间的维护工作 (36)润滑油双过滤器 (36)4.1.2 机械密封循环水管路 (37)4.1.3 测量和检测仪器 (37).4 备用泵 (37)4．2 预防维护 (37)4.2.1 查抄泵轴承、轴封 (37)4.2.2 过滤器 (38)4.2.3 监视仪器 (38)4.2.4 冷却器 (38)4.2.5 联轴器 (38)4.2.6 液力耦合器 (39)4.2.7 油冷却器 (39)4.2.8 最小流量阀 (39)4.2.9 驱动装置 (39)5. 泵组查抄 (39)5.1 拆卸 (40)5.1.1 拆卸轴承体 (40)5.1.2 拆卸机械密封 (40)拆卸芯包 (42)5.2 转子间隙表 (44)5.3 转子动平衡 (44)5.4 泵的从头装配 (44)芯包的组装 (45)涡壳定位环的加工 (47)转子对中 (48)推力间隙的调整 (50)0.前言只要将离心泵进行精心正确的安装和适当的维护，它将使你对劲，无故障的运行。

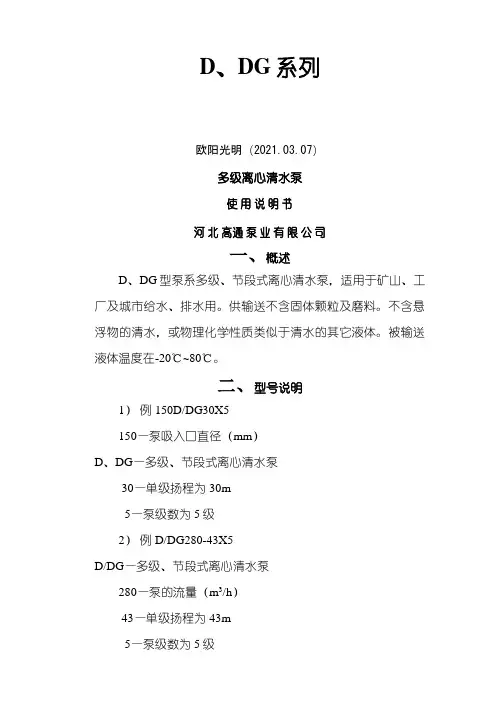

D、DG系列欧阳光明（2021.03.07）多级离心清水泵使用说明书河北高通泵业有限公司一、概述D、DG型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。

供输送不含固体颗粒及磨料。

不含悬浮物的清水，或物理化学性质类似于清水的其它液体。

被输送液体温度在-20℃~80℃。

二、型号说明1）例150D/DG30X5150—泵吸入口直径（mm）D、DG—多级、节段式离心清水泵30—单级扬程为30m5—泵级数为5级2）例D/DG280-43X5D/DG—多级、节段式离心清水泵280—泵的流量（m3/h）43—单级扬程为43m5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。

2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。

轴上零件用平键和轴套螺母紧固使之与轴成为一体。

整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。

3、轴承部分本D、DG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。

泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。

4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。

在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下：警告：操作程序、习惯等若违背，可能引起人身伤亡事故小心：操作程序、习惯等若违背，可能引起对设备的损坏注意：操作程序、条件等应引起高度重视四、到货检查到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。

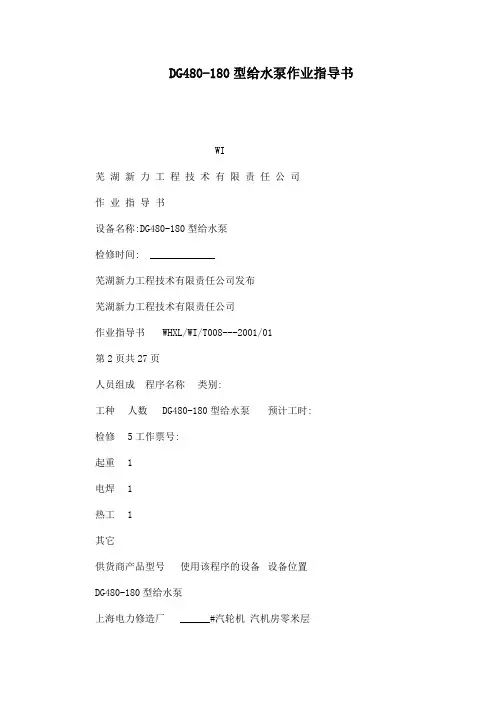

DG480-180型给水泵作业指导书WI芜湖新力工程技术有限责任公司作业指导书设备名称:DG480-180型给水泵检修时间: _____________芜湖新力工程技术有限责任公司发布芜湖新力工程技术有限责任公司作业指导书WHXL/WI/T008---2001/01第2页共27页人员组成程序名称类别:工种人数DG480-180型给水泵预计工时:检修5工作票号:起重 1电焊 1热工 1其它供货商产品型号使用该程序的设备设备位置DG480-180型给水泵上海电力修造厂______#汽轮机汽机房零米层参考文件质量控制点生效印停工待检点H 有 2见证点W 有14版次使用阶段编写(修改) 校核批准姓名签字日期姓名签字日期姓名签字日期0 试用沈万涛李继谱陈定中1 使用沈万涛李继谱陈定中备注:芜湖新力工程技术有限责任公司作业指导书WHXL/WI/T008---2001/01第3页共27页工序号内容页次工时工作负责人0 修前准备160.1 概述0.2 工业安全0.3 备品备件及材料0.4 现场准备及工具0.5 工作票1 检修及检修报告5281.1 拆卸联轴器(W-1)1.2 拆卸轴承支架(W-2、W-3)1.3 拆卸轴封箱体(W-4)1.4 拆卸大端盖1.5 拆卸芯包(W-5)1.6 各部件的清理、检查(W-6、W-7、W-8、W-9、W-10、W-11)1.7 芯包组装(H-1)1.8 装复大端盖(W-12)1.9 装复轴封箱体1.10 装复轴承支架(W-13、W-14)1.11 装复联轴器及外围管道(H-2)2 总结工作83 检修总结8芜湖新力工程技术有限责任公司作业指导书WHXL/WI/T008---2001/01第4页共27页工序0:修前准备工序0.1:概述 1.主要技术参数:型号:DG480-180型进水温度:158℃进口压力:13kg/cm2 出口压力:177kg/cm2一阶临速:2180r/min 二阶临速:10500r/min 中间抽头流量:20t/h中间抽头压力:80kg/cm2 扬程:1800m 总效率:78.5%配套电动机型号:YK3200-2 制造厂:上海电力修造总厂2.结构概述一)泵体:1)主泵为离心卧式双层壳体多级泵,所有水力部件都装在由20MnMo钢铸造的外筒体内,在内外壳体间充满高压水,使各级壳体温度压力相差较小,使水泵轴线周围的热流和应力均匀对称,在受到较剧烈的热冲击时,能保证水泵的同心,从而提高水泵运行的可靠性。

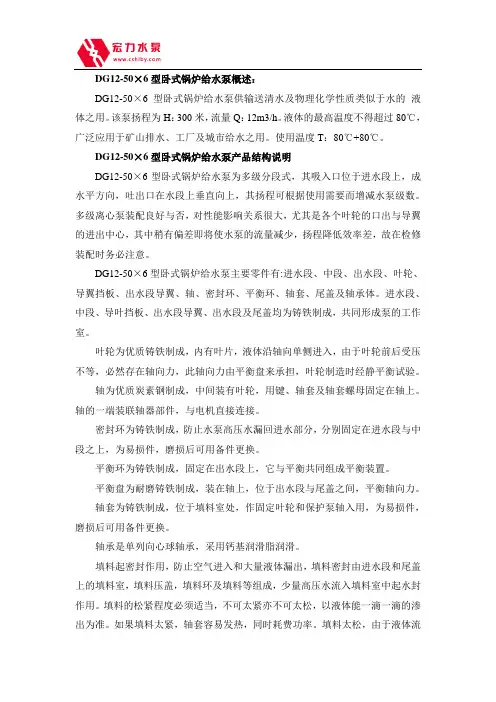

DG12-50×6型卧式锅炉给水泵概述：DG12-50×6型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：300米，流量Q：12m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DG12-50×6型卧式锅炉给水泵产品结构说明DG12-50×6型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DG12-50×6型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

给水泵使用说明书
1. 产品简介
本说明书旨在为用户提供使用水泵的相关信息，帮助用户正确、安全地操作和维护水泵。

2. 产品特点
•高效性能：本水泵采用先进技术，具有高效稳定的性能。

•易操作：操作简单，方便快捷。

•安全可靠：采用优质材料制作，安全可靠。

3. 使用前准备
•请先检查水泵的外观是否完好，如有损坏请勿使用。

•确保水泵连接好电源并接地保护良好。

•检查水源管道是否通畅，水泵进水口是否堵塞，防止造成故障。

4. 使用方法
1.将水泵放置在平稳的地面上，确保稳固。

2.连接好进水管和出水管，确保连接紧密。

3.打开电源开关，启动水泵，确保电压稳定。

4.调节水泵的工作状态，根据需要调节水泵的流量和压力。

5.使用完成后，请先关闭电源开关，再关闭水泵进出水口。

5. 注意事项
•请勿将水泵放置在潮湿或有水的地方，以免触电。

•使用过程中请勿将手或其他物品伸入水泵中。

•长时间不使用水泵时，请将电源开关关闭以节省能源。

•定期清洗水泵滤网，确保水泵正常工作。

•若发现水泵异常噪音或漏水现象，请立即停止使用并联系售后服务。

6. 维护保养
•水泵使用一段时间后，建议进行清洗和保养，以延长水泵寿命。

•定期检查水泵连接部位是否有松动，及时拧紧。

•如发现水泵有异常情况，及时联系专业维修人员进行检修。

7. 售后服务
如有任何使用或维护问题，请联系我们的售后服务人员，我们将竭诚为您解答疑惑和提供帮助。

以上为本水泵使用说明书内容，祝您使用愉快！。

/DG25-30x7型锅炉给水泵技术说明、厂家、价格一、DG25-30x7型锅炉给水泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体，用于锅炉给水或输送热水或类似热水的介质。

泵的进口允许压力均不超过0.6MPa。

二、DG25-30x7型锅炉给水泵参数范围：流量：15-30m³/h扬程：55-340m三、DG25-30x7型锅炉给水泵型号说明25 -- 泵设计点流量为25m³/h30 -- 泵单级设计点扬程为30m7 -- 泵的级数为7级/四、DG25-30x7型锅炉给水泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用机械密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水或外部供水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、DG25-30x7型锅炉给水泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

一、概述DG12-50卧式多级泵，利用离心的原理，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

该类产品长沙多级泵价格中也适中，是一种性价比很高的产品。

DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水泵、工厂、城市高扬程输水。

供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。

泵进口压里不得超过0.59MPa(6kgf/cm2)。

性能范围：流量Q：6.3-600m3/h 扬程H：17-850。

二、型号说明例DG12-50X5DG-单吸、多级锅炉给水泵12—泵的流量(m3/h)50—单级扬程(m)5—泵级数为5级三、泵的特性曲线四、产品用途DG型：DG型泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于清水的液体，适合于矿山、工厂和城市给排水工程之用。

五、泵的安装本DG型泵安装时除满足一般安装技术要求外，还应当注意以下几点：1、电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留2-3mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。

2、泵与电机轴的中心线应在同一水平直线上。

3、泵只能承受自身内力，不能承受任何外力。

六、泵的安装图纸外形安装图(本身底座)外形安装图(公用底座) 七、泵的起动、运行、停车(一)起动：警告：为了操作者的安全起见，请勿超越泵铭牌的条件进行操作，以免危及设备和操作人员的安全。

为保证操作和维修泵及其它动作的顺利进行，请参考说明书进行。

1、泵起动前应先盘动转子，检查转子是否灵活。

2、检查电机转向是否与泵的转向一致。

3、关闭泵出口闸阀、压力表旋塞，用输送的液体或真空系统排除吸入管和泵体内的空气(严禁空车启动运行)。

4、检查泵与电机联接螺栓的松紧度和泵周围的安全情况，使泵处于准备起动状态。

警告：在装好联轴器护罩后，设备才能操作，忽略该点会引起人员伤亡。

DG6-50X11型卧式高压给水泵概述：
DG型自平衡多级锅炉给水泵是一种常见的与锅炉配套使用的卧式离心泵，该类型的离心泵采用了国家推荐的使用高效节能的水力模型，具有性能范围广、运行效率高、使用寿命长的特性，替代了老型的GC型锅炉给水泵。

DG型自平衡锅炉给水泵在结构上面采用了采用了卧式安装、多级阶段式，运行平稳、安装维护方便。

DG6-50X11型卧式高压给水泵参数范围：
流量Q 6.3m3/s
扬程H550m
DG6-50X11型卧式高压给水泵型号说明：
例：DG6－50×11
DG－单吸、多级锅炉给水泵
6－流量(m3/h)
50－泵单级扬程（m）
11－泵级数
DG6-50X11型卧式高压给水泵结构型式：
DG型泵的吸入口和吐出口均垂直向上，泵转子支承为滑动轴承，油脂润滑，轴向推力平衡采用平衡盘结构。

轴封可采用填料密封或机械密封。

DG6-50X11型卧式高压给水泵旋转方向：
从电机端看，泵为顺时针方向旋转。

DG6-50X11型卧式高压给水泵主要零件材质：
DG6-50X11型卧式高压给水泵过流部件材质为铸铁。

DG6-50X11型卧式高压给水泵使用范围:
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

DG6-50X11型卧式高压给水泵产品特点：
1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

长沙自平衡多级泵厂 柴油机中开泵，简而言之就是中开泵以柴油机为动力，进行驱动，这是因为有些工况条件的限制，原因有许多，一是电力电压不达标，没有三相供电。

二是需要进行移动供水，采取泵车形式。

三是，备用泵，停电时所用。

等原因。

柴油中开泵的装配程序如下：(1)将止回阀钢球放人柱塞套的顶部。

注意：一定要使所有的配合表面部分清洁并且无毛刺或其他缺陷，否则可能导致流量或转矩不正确。

若有则研磨修整。

(2)修理多级泵时，只有柴油机多级泵需要柱塞套和多级泵体之间的垫圈。

(3)握住柱塞套并使止回阀球向上，将新多级泵体的螺纹销装入柱塞套中（圆柱销已不再使用）。

(4)将多级泵柱塞浸在清洁的多级泵试验油中，并将其装到多级泵体上（不带弹簧）。

(5)转动多级泵和柱塞使柱塞套朝上，将喷嘴头放到柱塞套上。

(6)用发动机润滑油润滑喷嘴头紧帽的喷嘴头凸缘接触表面，并将它们装到多级泵体上用手指拧紧喷嘴头紧帽，然后再回松1/4圈。

(7)升起夹具上的专用螺柱。

(8)将多级泵插入到此夹具中。

(9)将多级泵卡板套插在多级泵体的平面上。

(10)将ST-995多级泵紧帽扳手套到多级泵紧帽上。

(11)润滑夹具上的螺柱和螺钉的螺纹，上油高度以足够拧紧多级泵为止。

(12)将夹具上的螺柱拧至8.5N.m转矩或使ST-1298夹具上的空汽缸充压至483kPa，使喷嘴头与柱塞对中。

(13)用ST-1072可拆式扳手和ST-995紧帽扳手上紧喷嘴头紧帽，转矩值。

(14)从夹具上卸下多级泵，小心不要让喷嘴头碰在螺柱上。

(15)用手检查嘴头和柱塞的对中情况。

卸下柱塞并在上面涂上燃油或试验油。

将ST-1089工具安装到柱塞上。

(16)垂直握住多级泵（喷嘴头向下），让柱塞滴几滴油进入喷嘴头中。

(17)将约12.7 mm的柱塞插入到柱塞套中，柱塞必须顺利滑人。

(18)用手撑住柱塞接管使柱塞紧压在喷嘴头座面中转动90°。

(19)握住多级泵使喷嘴头向上，当快速向上提起多级泵时，柱塞应能从多级泵中滑出。
