共××槽
85× 5
8.5 构件的综合表达示例
8.5 构件的综合表达示例
8.5 构件的综合表达示例
人有了知识,就会具备各种分析能力, 明辨是非的能力。 所以我们要勤恳读书,广泛阅读, 古人说“书中自有黄金屋。 ”通过阅读科技书籍,我们能丰富知识, 培养逻辑思维能力; 通过阅读文学作品,我们能提高文学鉴赏水平, 培养文学情趣; 通过阅读报刊,我们能增长见识,扩大自己的知识面。 有许多书籍还能培养我们的道德情操, 给我们巨大的精神力量, 鼓舞我们前进。
3. 中断断面图
布置在投影图的中断处的断面图,称中断断面图。 用于表示较长而只有单一断面的杆件及型钢。这样的 断面图也不加任何说明。
8.3 规定画法
8.4 简化画法
1.断开画法
较长的等断面的构件,或构件上有一段较长的等断 面,可以假想将该构件折断其中间一部分,然后在断开 处两侧加上折断线。
实长 拉杆轴套断开画法

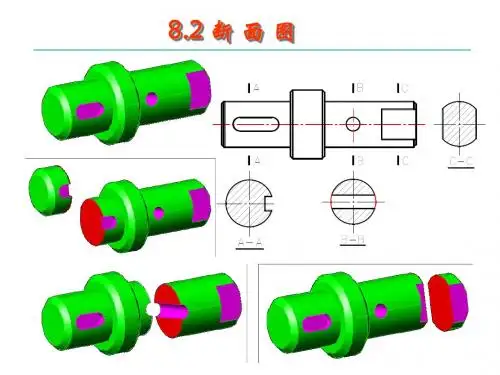

8.2 断 面 图
8.2 断 面 图
一.断面图的概念
“假想用剖切面将物体的某处切断,仅画出 该剖切平面与物体接触部分(断面)的图形” 称断面图。
1
1
二.断面图的种类
※ 移出断面
※ 重合断面
1-1
※ 中断断面
1.移出断面
移出断面图 的图形应画在投 影图之外,断面 的轮廓线用粗实 线绘制。
(a)断面图
(b)立体图
空腹鱼腹式吊车梁
⒈ 移பைடு நூலகம்断面
注意事项:
位于投影图以外的断面图,称为移出断面图。 移出断面图的位置比较灵活,可以整齐地排列 在投影图四周。但必须标注剖切位置线和断面编号 ,且用编号的注写位置来表示投影方向。 当断面形状对称时,移出断面剖切位置线可改 画成点画线,这时不必标注断面编号。 移出断面还可以用与原图不同的比例画出,放 大缩小都可以。
⒉ 重合断面
重叠在投影图之内的断面图,称为重合断面图。 重合断面图的图形画在投影图之内,断面的轮廓 线用粗实线表示,以便与投影图上的线条有所区别, 不致混淆。 重合断面图一般不画剖切位置线,也不予编号。 有的重合断面图,如表示天窗、屋面的形式与坡 度,断面的轮廓线应画得粗些,且只在断面图的轮廓 线之内沿着轮廓线的边缘加画45细斜线。
标注尺寸时, 仍注实长。
实长 阶梯轴断开画法
8.4 简化画法
2.对称图形的画法
在不致引起误解时,可只画一半或四分之一。并在 对称中心线的两端画出两条与其垂直的平行细实线。
8.4 简化画法
3.当建筑物或构配件图上有若干相同的结构要素 并按一定的规律分布时,只需画出几个完整的结 构要素,然后画出其余要素的中心线或中心线交 点,以确定它们的位置。
