110kV梅塘站接地导通测试结果

接地导通试验

文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

接地导通试验

YTC2886接地导通试验设备

仪器型号 YTC2886

厂家 湖北仪天成电力设备有限公司

试验日期 2013年7月3日 温度 26℃

测量电压（V） 测量电流（A） 导通电阻

(mΩ)

（＜50）

测试点 35KV1#主变对35KV1#主变间隔

避雷器

测试点 35KV1#主变对35KV1#主变间隔

隔离刀

测试点 35KV1#主变对35KVSF6断路器

测试点 35KV1#主变对35KV电流互感器

测试点 35KV1#主变对10kv配电室

测试点 35KVSF6断路器35KV 隔离刀闸

测试点 35KV1#主变对主控室

测试点 10kv配电室对10KV无功补偿

测试点 35KV1#主变对35KV2#主变

测试点 35KV2#主变对35KV2#主变间隔

隔离刀

测试点 35KV2#主变对35KVSF6断路器

测试点 35KV2#主变对35KV电流互感器

测试点 35KV2#主变对10kv配电室

测试点 35KVSF6断路器35KV 隔离刀闸

测试点 35KV2#主变对主控室

测试点

结论：

合格

试验员：

.

.....

木垒110kV变电站2#变增容

保护调试报告

批 准：

审 核：

调试人员：吴书慧、王彦军、杜晓宇

杨 斌、刘俊林

日 期： 年 月 日

.

.....

1# 进线

一、

铭牌：

型号 规范 生产厂家

SIEMENS,SIPROTEC

7SJ68 -220V、100V 、~5A 南京中德

二、 通电前检查：

1、屏体上的标签与图纸相一致。

2、接线与实际图纸相符。

3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。

4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。

5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。

三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。

四、回路检查：

1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。

2）当地监控系统跳合闸操作反映情况正确，报文正确。

３）开出、开入传动核对正确。（具体详见大纲）

4）保护压板核对正确。

五、装置调试

1、零漂检验：

装置通电两小时后各通道零漂检验结果如下（要求零漂范围-0.3----+0.3）

IA IB IC UA UB UC

0.02 -0.01 0.04 0.02 0.01 -0.01

2、采样值精度校验：误差范围在-3%—+3%之间。

IA IB IC UA UB UC

通入值 5A 5A 5A 50V 50V 50V

实测值 4.98A 5.00A 5.01A 50.1V 49.99V 49.98V

3、保护功能测试：将测试电源IA、IB、IC、IN加在CT的对应相上；UA、UB、UC、UN加在PT对应的端子上。

2）、相间距离的测试

(1) 定值的测定

故障类型 定值 测试值 现象

相间距离I段 AB相短路 0.8Ω 0.8Ω 相间距离I段动作 BC相短路 0.8Ω 0.8Ω

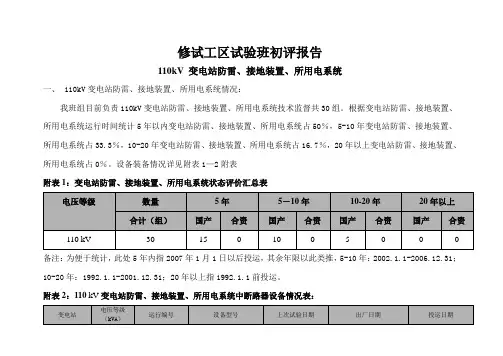

修试工区试验班初评报告

110kV 变电站防雷、接地装置、所用电系统

一、 110kV变电站防雷、接地装置、所用电系统情况：

我班组目前负责110kV变电站防雷、接地装置、所用电系统技术监督共30组。根据变电站防雷、接地装置、所用电系统运行时间统计5年以内变电站防雷、接地装置、所用电系统占50％，5-10年变电站防雷、接地装置、所用电系统占33.3％，10-20年变电站防雷、接地装置、所用电系统占16.7％，20年以上变电站防雷、接地装置、所用电系统占0％。设备装备情况详见附表1—2附表

附表1：变电站防雷、接地装置、所用电系统状态评价汇总表

电压等级 数量 5年 5－10年 10-20年 20年以上

合计（组） 国产 合资 国产 合资 国产 合资 国产 合资

110 kV 30 15 0 10 0 5 0 0 0

备注：为便于统计，此处5年内指2007年1月1日以后投运，其余年限以此类推，5-10年：2002.1.1-2006.12.31；10-20年：1992.1.1-2001.12.31；20年以上指1992.1.1前投运。

附表2：110 kV变电站防雷、接地装置、所用电系统中断路器设备情况表：

变电站 电压等级

（kVA） 运行编号 设备型号 上次试验日期 出厂日期 投运日期

共和变 110 #1避雷针 BLZ-110 2009.04.09 2008.04.01 2008.04.01

共和变 110 #2避雷针 BLZ-110 2009.04.09 2008.04.01 2008.04.01

共和变 110 #3避雷针 BLZ-110 2009.04.09 2008.04.01 2008.04.01

共和变 110 接地网 2009.04.09 2008.04.01 2008.04.01

龙羊变 110 #1避雷针 BLZ-110 2010.04.26 2006.11.12 2006.11.12

导通、接地电阻试验记录单

试品名称：#1箱式变压器（500KVA）

测量点 测量值 （mΩ）

1 1A01柜 3.0

2 1A02柜 2.0

3 1A03柜 3.0

4 1A04柜 3.0

备注：以#1箱式变压器为基点

使用仪器：导通电阻测试仪

结论：符合《江苏省电力设备交接和预防性试验规程》（2002版）

天气：多云 试品温度：3℃ 湿度：53％ 试验日期： 2021年12月30日

试验负责人： 试验人员：

审核：

导通、接地电阻试验记录单

试品名称：#2箱式变压器

测量点 测量值 （mΩ）

1 2A01柜 2.5

2 2A02柜 2.5

3 2A03柜 2.0

4 2A04柜 2.5

5 2A05柜 2.0

6 2A06柜 2.0

备注：以#2箱式变压器为基点

使用仪器：导通电阻测试仪

结论：符合《江苏省电力设备交接和预防性试验规程》（2002版）

天气：多云 试品温度：3℃ 湿度：53％ 试验日期： 2021年12月30日

试验负责人： 试验人员：

审核：

导通、接地电阻试验记录单

试品名称：#3箱式变压器

测量点 测量值 （mΩ）

1 A01柜 1.5

2 A02柜 1.8

3 A03柜 2.0

4 A04柜 2.0

备注：以#3箱式变压器为基点

使用仪器：导通电阻测试仪

结论：符合《江苏省电力设备交接和预防性试验规程》（2002版）

天气：多云 试品温度：3℃ 湿度：53％ 试验日期： 2021年12月30日

试验负责人： 试验人员：

审核：

导通、接地电阻试验记录单

试品名称：#4箱式变压器

测量点 测量值 （mΩ）

1 A1柜 1.8

2 A2柜 1.6

3 A3柜 1.6

备注：以#4箱式变压器为基点

使用仪器：导通电阻测试仪

结论：符合《江苏省电力设备交接和预防性试验规程》（2002版）
