怎样使用地网导通仪测试接地装置的电气完整性

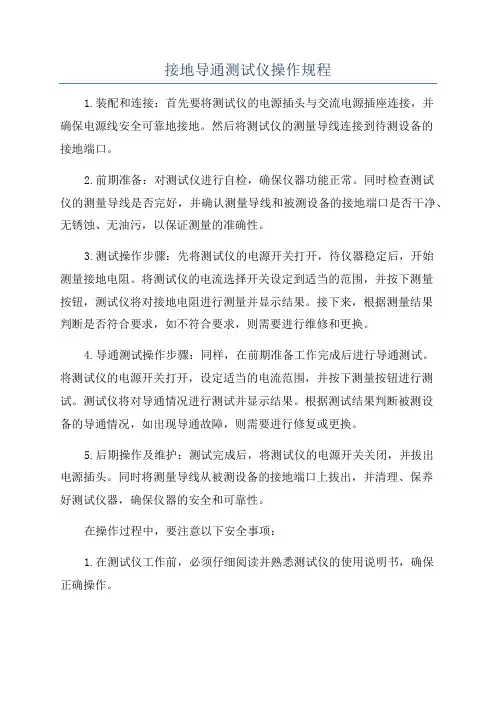

接地导通测试仪操作规程1.装配和连接：首先要将测试仪的电源插头与交流电源插座连接，并确保电源线安全可靠地接地。

然后将测试仪的测量导线连接到待测设备的接地端口。

2.前期准备：对测试仪进行自检，确保仪器功能正常。

同时检查测试仪的测量导线是否完好，并确认测量导线和被测设备的接地端口是否干净、无锈蚀、无油污，以保证测量的准确性。

3.测试操作步骤：先将测试仪的电源开关打开，待仪器稳定后，开始测量接地电阻。

将测试仪的电流选择开关设定到适当的范围，并按下测量按钮，测试仪将对接地电阻进行测量并显示结果。

接下来，根据测量结果判断是否符合要求，如不符合要求，则需要进行维修和更换。

4.导通测试操作步骤：同样，在前期准备工作完成后进行导通测试。

将测试仪的电源开关打开，设定适当的电流范围，并按下测量按钮进行测试。

测试仪将对导通情况进行测试并显示结果。

根据测试结果判断被测设备的导通情况，如出现导通故障，则需要进行修复或更换。

5.后期操作及维护：测试完成后，将测试仪的电源开关关闭，并拔出电源插头。

同时将测量导线从被测设备的接地端口上拔出，并清理、保养好测试仪器，确保仪器的安全和可靠性。

在操作过程中，要注意以下安全事项：1.在测试仪工作前，必须仔细阅读并熟悉测试仪的使用说明书，确保正确操作。

2.充分了解被测设备的电气特性，保证测试仪的电流范围和测量精度符合被测设备的要求。

3.注意安全用电，防止电源线和测量导线的电击、短路等危险情况。

4.在测试仪工作期间，不得将其暴露于强磁场、高温、高湿等有害环境中。

5.使用测试仪时，操作人员必须穿戴合适的防护用具，如绝缘手套、绝缘靴等。

6.在测量过程中要小心操作，确保不损坏被测设备及测量仪器。

7.使用完毕后，及时清理和保养测试仪器，并存放在安全的地方。

总之，正确、谨慎地操作接地导通测试仪是确保电气设备正常运行和人身安全的重要环节。

操作人员应严格按照上述规程进行操作，并加强相关安全防护意识，确保测试的准确性和操作的安全性。

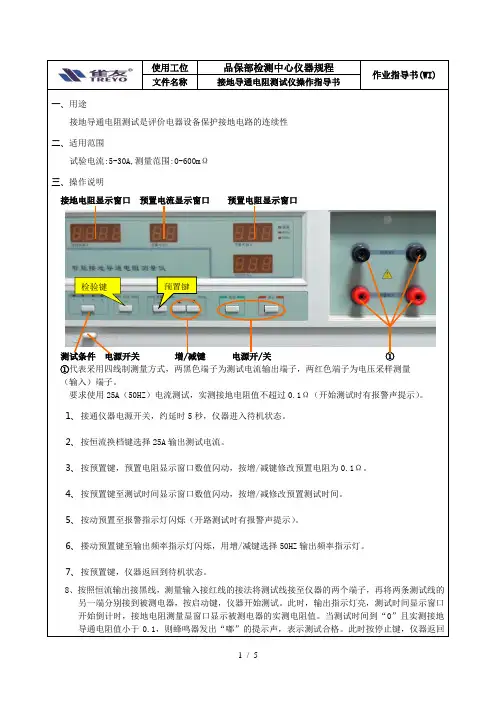

使用工位品保部检测中心仪器规程作业指导书(WI)文件名称接地导通电阻测试仪操作指导书一、用途接地导通电阻测试是评价电器设备保护接地电路的连续性二、适用范围试验电流:5-30A,测量范围:0-600mΩ三、操作说明接地电阻显示窗口预置电流显示窗口预置电阻显示窗口检验键预置键测试条件电源开关增/减键电源开/关①①代表采用四线制测量方式，两黑色端子为测试电流输出端子，两红色端子为电压采样测量（输入）端子。

要求使用25A（50HZ）电流测试，实测接地电阻值不超过0.1Ω（开始测试时有报警声提示）。

1、接通仪器电源开关，约延时5秒，仪器进入待机状态。

2、按恒流换档键选择25A输出测试电流。

3、按预置键，预置电阻显示窗口数值闪动，按增/减键修改预置电阻为0.1Ω。

4、按预置键至测试时间显示窗口数值闪动，按增/减修改预置测试时间。

5、按动预置至报警指示灯闪烁（开路测试时有报警声提示）。

6、搂动预置键至输出频率指示灯闪烁，用增/减键选择50HZ输出频率指示灯。

7、按预置键，仪器返回到待机状态。

8、按照恒流输出接黑线，测量输入接红线的接法将测试线接至仪器的两个端子，再将两条测试线的另一端分别接到被测电器，按启动键，仪器开始测试。

此时，输出指示灯亮，测试时间显示窗口开始倒计时，接地电阻测量显窗口显示被测电器的实测电阻值。

当测试时间到“0”且实测接地导通电阻值小于0.1，则蜂鸣器发出“嘟”的提示声，表示测试合格。

此时按停止键，仪器返回使用工位品保部检测中心仪器规程作业指导书(WI)文件名称接地导通电阻测试仪操作指导书四、注意事项1、为保证测量的准确性，每次开机后应进行校验，2、要使用仪器随机附带的专用测试线。

3、仪器应在技术指标规定的环境中工作。

4、本仪器使用220V±10%。

50HZ±5%的电源，在接通电源之前，应仔细检查是否使用了合适的接线，及电源接线是否与测试电源手插座上标志的相线、零线相同，仪器应可靠接地。

接地导通测试仪安全操作及保养规程一、前言随着电力行业的快速发展，电器设备种类繁多，为保证电器设备的正常运行和用户的安全使用，接地导通测试仪被广泛应用于各个领域。

然而，使用接地导通测试仪操作不当可能会带来非常严重的安全隐患，如电击、短路等，对使用人员甚至设备也会造成很大的损害。

因此，正确使用和保养接地导通测试仪是非常重要的。

二、使用前准备在使用接地导通测试仪之前，使用人员必须严格按照以下步骤进行准备：1.检查仪器是否完好无损，无电池漏液、电线老化等情况，如有问题应及时更换。

2.检查测试仪的接口和测试连接器是否干净。

如有污物应清理干净。

3.检查测试仪的保护盖或检测笔是否完好，如有损坏应及时修补或更换。

三、操作步骤正确的操作步骤是保证接地导通测试仪使用安全性的重要保证。

按照以下步骤进行操作：1.将测试笔连接到测试仪上，并将另一端安全接地。

2.打开测试仪，进入测试状态。

此时警告灯将会闪烁，发出声音警告使用者警惕。

3.将测试笔放到测量目标的接地部分，测量值会出现在测试仪上。

需要注意的是，操作人员在使用接地导通测试仪时，必须佩戴耐压手套，穿防护鞋和服装，并保持干燥。

如有发热、头晕、恶心等不适感觉，应当立即停止测试并检查仪器和电源及周边电气设施是否安全。

四、注意事项1.使用接地导通测试仪时，必须注意其额定使用电压范围，不能将其应用在超自身承受电压范围的应用场景。

2.限制测试时间。

在进行高频率测试时，应该考虑限制测试时间，以防止潜在的危险。

3.确保连接正确。

在使用接地导通测试仪时，必须确保连接正确，不能插错插口，否则可能会造成设备毁坏和人身安全隐患。

五、保养与维护1.定期检查仪器电线和连接器是否有老化、损坏、鼓包等情况，并及时进行维修和更换。

2.不使用时应该将接地导通测试仪放到仪器袋内保存，避免日晒雨淋和摩擦。

3.定期清理仪器表面和连接器，以保持清洁。

4.安装新电池时，请勿滴入电池液，以免造成短路。

六、总结以上所述内容是接地导通测试仪安全操作及保养规程，使用人员在使用接地导通测试仪时，必须按照正确的操作步骤，遵循注意事项，并进行好保养与维护，在使用过程中保证人身安全和设备安全，以获得最好的测试效果。

接地导通电阻测试仪安全操作及保养规程接地导通电阻测试仪是一种常见的测试工具，用于检测接地系统的质量和可靠性。

在使用过程中，我们需要注意安全操作和正确保养，以确保测试仪的正常运行和使用寿命。

本文将介绍接地导通电阻测试仪的安全操作和保养规程，帮助用户安全使用和维护测试仪。

第一部分：安全操作规程1.1 选用合适的测试仪器使用接地导通电阻测试仪需要选用合适的测试仪器，根据不同需求选择不同型号的测试仪。

在选用测试仪时，需要考虑测试仪的精度、测量范围、测试速度等因素，以及适用于不同类型的接地系统和地面表面材料。

应选择有相关认证和资质的品牌和型号，确保测试仪器的质量和安全性。

1.2 操作前检查测试仪器在每次使用测试仪器前，应进行必要的检查，确保测试仪器的正常状态和完整性。

应检查测试仪器的电源线、测试夹、测试线、表头、电池等组件的连接和状态，确认无损坏、松动、接触不良等情况。

同时，应检查测试仪器的灵敏度和精度，以及合适的环境条件（如温度、湿度等）。

1.3 使用测试仪器时注意安全在测试接地系统时，应注意安全操作。

首先，应按照测试仪器的使用说明书操作，保证电源的接通和测试线路的正确连接。

同时，在测试过程中应保持适当的距离和位置，以避免触电和碰撞等安全风险。

特别是对于高压线路、雷电保护区域等特殊场合，需要采取相应的安全防护措施，确保测试人员的安全。

1.4 测试结束后的处理在测试结束后，应及时关闭测试仪器的电源，并拆除测试线路和测试夹。

同时，应清理测试夹和测试线的表面，并进行必要的消毒处理。

对于测试仪器本身，应存放在干燥、通风的环境中，避免受到日晒、潮湿等影响。

第二部分：保养规程2.1 测试仪器的日常保养日常保养是测试仪器保持良好使用状态和延长使用寿命的基础。

对于接地导通电阻测试仪，应每日对测试仪器进行检查和清洁。

可以使用软布或刷子清洁测试仪器的表面和内部，移除杂质和污垢。

同时，也可以使用润滑油或硅油等涂抹在测试仪器的连接部分和电池等部件上，以保持其顺畅和稳定。

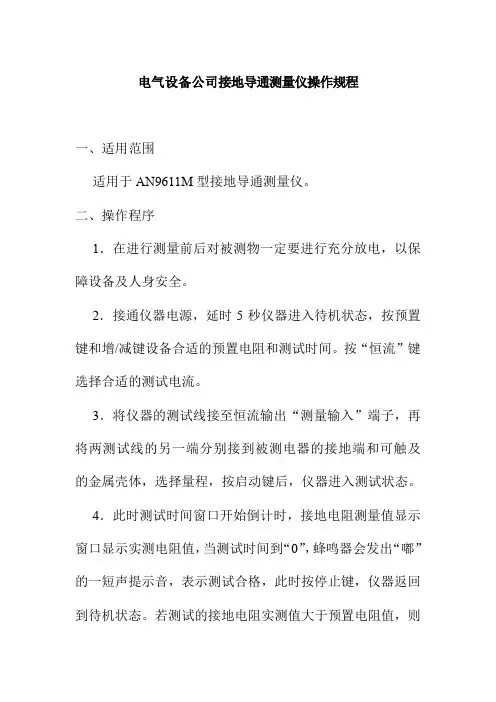

电气设备公司接地导通测量仪操作规程一、适用范围适用于AN9611M型接地导通测量仪。

二、操作程序1．在进行测量前后对被测物一定要进行充分放电，以保障设备及人身安全。

2．接通仪器电源，延时5秒仪器进入待机状态，按预置键和增/减键设备合适的预置电阻和测试时间。

按“恒流”键选择合适的测试电流。

3．将仪器的测试线接至恒流输出“测量输入”端子，再将两测试线的另一端分别接到被测电器的接地端和可触及的金属壳体，选择量程，按启动键后，仪器进入测试状态。

4．此时测试时间窗口开始倒计时，接地电阻测量值显示窗口显示实测电阻值，当测试时间到“0”，蜂鸣器会发出“嘟”的一短声提示音，表示测试合格，此时按停止键，仪器返回到待机状态。

若测试的接地电阻实测值大于预置电阻值，则蜂鸣器会发出报警一声，同时报警指示灯及接地电阻显示窗口数值闪动，表示测试结果不合格，此时按一次停止键可消除报警声，按二次则仪器退出测试，返回待机状态。

5．在测量低电阻时，为了消除测试线电阻和接触电阻，则需用到校验键，先使仪器处于待机状态，将测试线接好后，另一端短接，按启动键，此时接地电阻测量值显示窗口显示。

测试线电阻和接电阻实测值，若显示为“0.000”，表示仪器已校验过；若不为“0.000”，则按下校验键约2秒钟至实测值变为“0.000”，按停止键，仪器即校验好，再进行测试时，便能自己消除测试线电阻和接触电阻。

6、测量完毕后，关掉仪器电源的。

三、注意事项1．进行电阻测量时环境气温不宜太冷或太热，切忌放于污秽、潮湿的地面上，并避免置于含腐蚀作用的空气（如酸、碱等蒸汽）之中。

2．操作人员一定要熟悉该测试仪的操作程序方可使用。

3．必须使用仪器配用的三线电源线，电源必须具备地线，相线，零线位置必须正确。

4．配用本机专用四端测试线，否则将引起误差，甚至无法测量。

5．当仪器启动时，由于大电流有可能对部分有较大接触电阻的部位产生过热。

因此在未复原之前及刚复原之后，避免人体直接接触及测量端子和被测件，以免灼伤（仪器测试时，测试端电压在安全电压范围内）6．不能将本机作一般恒流源使用。

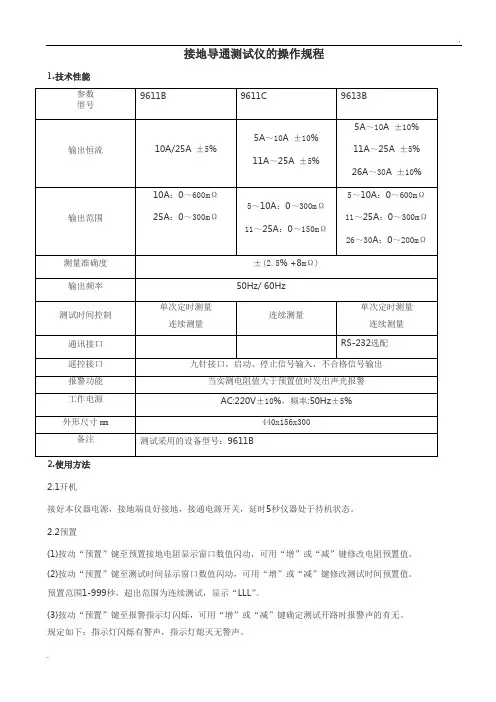

接地导通测试仪的操作规程1.技术性能开机接好本仪器电源，接地端良好接地，接通电源开关，延时5秒仪器处于待机状态。

预置(1)按动“预置”键至预置接地电阻显示窗口数值闪动，可用“增”或“减”键修改电阻预置值。

(2)按动“预置”键至测试时间显示窗口数值闪动，可用“增”或“减”键修改测试时间预置值。

预置范围1-999秒，超出范围为连续测试，显示“LLL”。

(3)按动“预置”键至报警指示灯闪烁，可用“增”或“减”键确定测试开路时报警声的有无。

规定如下：指示灯闪烁有警声，指示灯熄灭无警声。

(4)按动“预置”键至输出频率指示灯 50Hz/ 60Hz闪动，可用“增”或“减”键选择输出频率。

(5)全部测试参数预置完成后，按动“预置”或“停止”键返回待机状态。

校验(1)使仪器处于待机状态，先将测试时间预置为“LLL”。

(2)将测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将测试线的另一端短接。

(3)按动“启动”键，电阻显示窗口数值闪动，若为“0”，表示已校验，若不为“0”，则按动“校验”键约2秒钟至实测值为“0”，按动“停止”键返回待机状态。

测试(1)将两测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将两测试线的另一端分别接被测物体的接地端和被测物体壳体（金属裸露处）。

(2)按动“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮。

在测试过程中，测试时间显示窗口开始倒记时，接地电阻显示窗口显示被测物体的接地端和被测物体壳体之间的测量电阻值，若小于预置报警电阻值，测试时间到零则仪器发出一声清脆的“嘟”声，说明测试合格。

若大于预置报警电阻值，则仪器发出断续的“嘟-嘟-”报警声，报警指示灯及接地电阻显示窗口数值闪动，说明测试不合格，此时按一下“停止”键可消除报警声，再按一下“停止”键可返回到待机状态。

若测试状态时，测试线开路，则接地电阻显示窗口显示“————”，若开路报警设置为开，则仪器发出断续的“嘟-嘟-”报警声，此时按一下“停止”键可返回到待机状态。

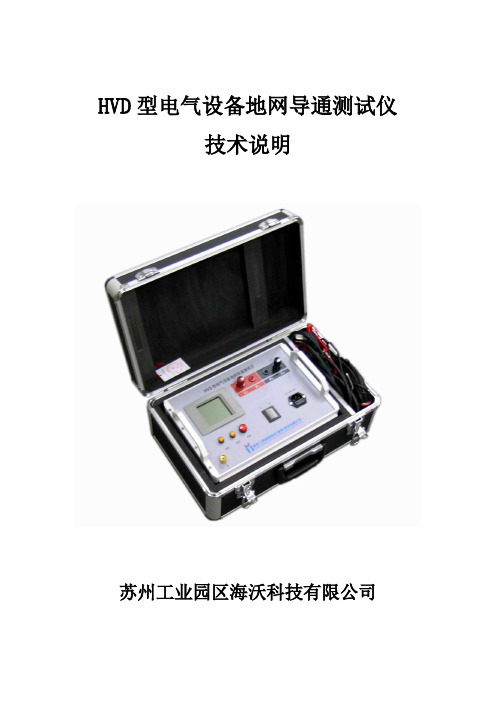

HVD型电气设备地网导通测试仪技术说明苏州工业园区海沃科技有限公司HVD型电气设备地网导通测试仪一、概述高压电气设备工作接地和安全接地的检测应放到议事日程上来。

因为地网接地电阻合格不等于设备的接地完好，这一点一直是被疏忽的。

80年代曾经通报过某电厂设备接地不好，造成雷击时冲击大电流来不及释放而通过电缆沟的继保信号电缆外皮入地，造成继保动作，使全厂停电，损失严重。

防雷专家认为，40mm×4mm的扁铁外面涂柏油后埋在地下的寿命一般是50年，所以新中国成立后所建的发电厂和变电所的接地网建议都要认真对待，如加强监视，缩短测量周期等措施。

对于新建的变电所在地网的焊接和防腐工艺上如果不太好的话也存在较大的隐患，所以定期测量地网的接地电阻和设备地网的导通是十分必要的。

目前电力部门测量地网接地电阻都配备了较好的测量仪器，但对设备与地网的导通，一般就用普通的万用表来检查。

由于万用表的电流是毫安级，虽也能凑个数，但必竟电流太小，会造成很大的测量误差。

为此本公司特研制了HVD仪来满足对测试要求的需要。

二、技术指标量程 0.1mΩ—5Ω精度 50mΩ-5Ω 1.0%±2 个字0.1-50mΩ 1.5%±2 个字输出电流 2A、5A、10A根据阻值自动切换工作电源 AC220V±10%外形尺寸 330×225×110MM重量约2KG三、特点1、体积小、重量轻，便于携带。

2、输出工作电流为自动2A、5A、10A自动切换，就灵敏度一项是万用表的1000-2000倍。

3、采用“四端法”原理测量电阻，排除了引线电阻的测量误差。

4、LCD160×160点阵液晶显示测量值并有保存数据、日历和时钟等功能。

四、操作1、两测试钳分别去钳住两被测接地极，另一端接线片和插头分别按红黑色标对应仪器面板的红黑C1P1、C2P2接线柱和插孔。

2、开启电源开关。

3、点动“测量”按钮屏幕显示测量的电阻值和电流值；和测量日期、时间，同时在屏幕下侧汉文提示“测量结束，是否保存”？4、点动“保存”按钮，屏幕显示保存地址001，可重复点动此按钮，测量数据日期保存在001地址。

关于接地引下线导通测试仪的操作介绍测试仪操作规程接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响；显现节点锈蚀、甚至断裂等现象，导致接地引下线与主接接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响；显现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能充分电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。

因此在《防止电力生产重点事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。

接地引下线导通测试仪的操作1、按图三接线方法接线仪器附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+；小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I—，小的叉子接在黑色接线柱U—。

2．先找出与地网联接合格的引下线作为基准点。

3．使用接地引下线导通测试仪自配的两根测量线（50米、5米）一端插入仪器接线座；带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。

4．为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。

5．接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。

按“测量”键后即开始测试，屏幕中心的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。

6．弹起“测量”键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

接地导通电阻测试仪试验方法接地导通电阻测试仪试验方法(1)测量接地网接地阻抗的方法，理论上只要同一接地装置的接地阻抗一定，从任何设备接地都可以下线测量。

从所有电力设备的接地引下线分别测量接地电阻值，进行比较判定，大的一方接触不良。

这个方法太费人力和时间，难以实现，而且精度也不高，现在很少采用。

(2)万用表测量法。

万用表测量接地引下线和接地网之间，或者相邻设备的接地引下线之间的电阻值，减去导线电阻即为测量值。

这种测量方法的优点是简单，但缺点是不太准确。

(3)接地摇摆仪测量法。

这个方法和万用表测量法类似，但比那个更有效。

(4)专用仪器测量法。

利用双桥原理特别制造的导通测量仪，可以排除导线和接触电阻的影响，更准确、有效地进行测量。

目前使用的是HDZ-型，精度1级、分辨率1m2。

该方法是目前普遍采用的方法。

检测的有效性很高。

测量结果的判断和处理判断方法因检测方法而异。

第一种测量方法在现场很少采用，没有实践经验，缺乏判断标准。

但是，相互比较，测量值大的也可以用其他方法进一步对照。

万用表测量表明，1以下为良好，1以上为不良，30Q以上严重腐蚀、断裂，应尽快挖掘检查。

接地摇摆仪测量，小于0.2为良好。

专用仪器测量为50m以下良好200m~12不良，关键设备应尽快挖掘处理，其他设备应在适当时候检查处理。

1以上为关闭状态，请立即进行挖掘处理。

测量值明显大于其他设备时，请跟踪测量。

测量注意事项(1)测量时选择与主网连接良好的引线作为基准点，测量其他设备的引线和基准点的电阻值。

如果测试结果中有很多设备有下线测试不良，建议考虑重新选择基准点。

(2)测量值与初始值相比，应在初始值的1.5倍以下。

否则，请进一步检查。

(3)为了比较过去的数据，各测量基准点的位置最好保持一定。

(4)严格控制主要设备(变压器、避雷针、避雷器等)的下拉导体电阻。

因为这些设备一发生故障，就会流过大电流，容易烧毁。

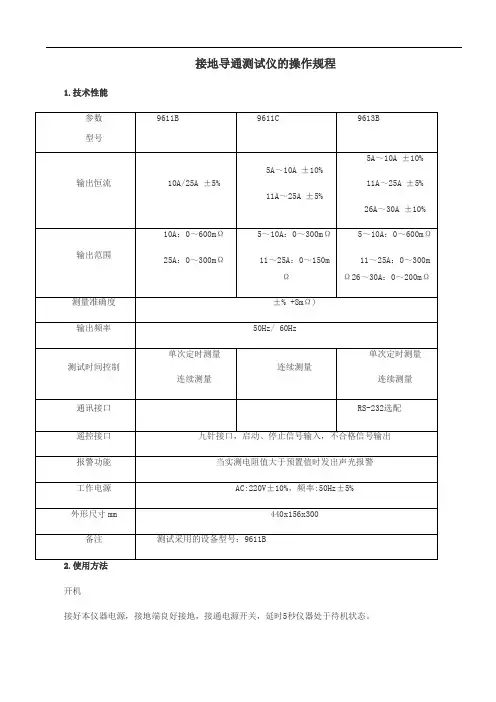

接地导通测试仪的操作规程1.技术性能2.1开机接好本仪器电源，接地端良好接地，接通电源开关，延时5秒仪器处于待机状态。

2.2预置(1)按动“预置”键至预置接地电阻显示窗口数值闪动，可用“增”或“减”键修改电阻预置值。

(2)按动“预置”键至测试时间显示窗口数值闪动，可用“增”或“减”键修改测试时间预置值。

预置范围1-999秒，超出范围为连续测试，显示“LLL”。

(3)按动“预置”键至报警指示灯闪烁，可用“增”或“减”键确定测试开路时报警声的有无。

规定如下：指示灯闪烁有警声，指示灯熄灭无警声。

(4)按动“预置”键至输出频率指示灯50Hz/ 60Hz闪动，可用“增”或“减”键选择输出频率。

(5)全部测试参数预置完成后，按动“预置”或“停止”键返回待机状态。

2.3校验(1)使仪器处于待机状态，先将测试时间预置为“LLL”。

(2)将测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将测试线的另一端短接。

(3)按动“启动”键，电阻显示窗口数值闪动，若为“0”，表示已校验，若不为“0”，则按动“校验”键约2秒钟至实测值为“0”，按动“停止”键返回待机状态。

2.4测试(1)将两测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将两测试线的另一端分别接被测物体的接地端和被测物体壳体（金属裸露处）。

(2)按动“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮。

在测试过程中，测试时间显示窗口开始倒记时，接地电阻显示窗口显示被测物体的接地端和被测物体壳体之间的测量电阻值，若小于预置报警电阻值，测试时间到零则仪器发出一声清脆的“嘟”声，说明测试合格。

若大于预置报警电阻值，则仪器发出断续的“嘟-嘟-”报警声，报警指示灯及接地电阻显示窗口数值闪动，说明测试不合格，此时按一下“停止”键可消除报警声，再按一下“停止”键可返回到待机状态。

若测试状态时，测试线开路，则接地电阻显示窗口显示“————”，若开路报警设置为开，则仪器发出断续的“嘟-嘟-”报警声，此时按一下“停止”键可返回到待机状态。

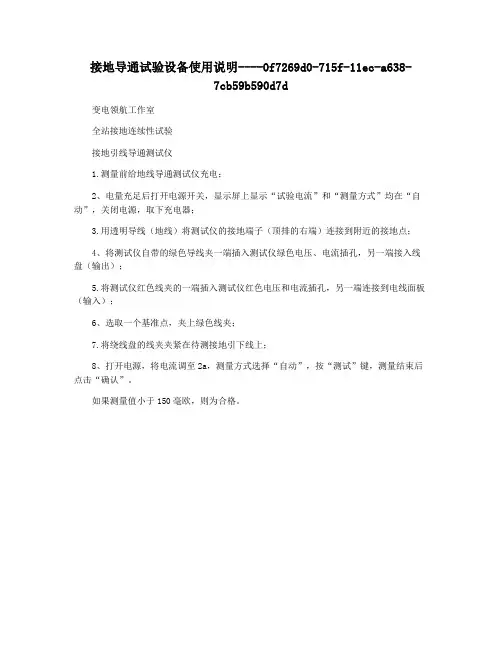

接地导通试验设备使用说明----0f7269d0-715f-11ec-a638-
7cb59b590d7d
变电领航工作室
全站接地连续性试验
接地引线导通测试仪
1.测量前给地线导通测试仪充电；
2、电量充足后打开电源开关，显示屏上显示“试验电流”和“测量方式”均在“自动”，关闭电源，取下充电器；
3.用透明导线（地线）将测试仪的接地端子（顶排的右端）连接到附近的接地点；
4、将测试仪自带的绿色导线夹一端插入测试仪绿色电压、电流插孔，另一端接入线盘（输出）；
5.将测试仪红色线夹的一端插入测试仪红色电压和电流插孔，另一端连接到电线面板（输入）；
6、选取一个基准点，夹上绿色线夹；
7.将绕线盘的线夹夹紧在待测接地引下线上；
8、打开电源，将电流调至2a，测量方式选择“自动”，按“测试”键，测量结束后点击“确认”。

如果测量值小于150毫欧，则为合格。

地线测试仪使用方法
地线测试仪是一种用来测试电气设备接地线连接质量的仪器。

下面是地线测试仪的使用方法：
1. 首先，将地线测试仪接入电源插座。

插座开关应处于关闭状态。

2. 将地线测试仪的接地线连接至电气设备的接地线，并确保接地线连接牢固。

3. 将地线测试仪的测试电线连接至电气设备的电源线，并确保连接牢固。

4. 打开地线测试仪上的开关，使测试仪开始对接地线进行测试。

5. 地线测试仪通常会显示出接地线的电阻值。

根据设备使用要求，确认接地线的电阻值是否满足要求。

6. 在测试完成后，关闭地线测试仪的开关，并断开与设备的连接。

值得注意的是，在使用地线测试仪进行测试之前，应确保电气设备已断电。

此外，在测试过程中应注意安全，避免触碰电气设备的带电部位，以防触电事故的发生。

如有需要，也可根据地线测试仪的说明书进行操作。

引言概述：接地测试仪是一种用于检测接地系统的工具，可以确保电气设备和设施的安全可靠性。

操作规程的正确执行对于保持设备的正常功能和安全运行至关重要。

本文将对接地测试仪操作规程进行详细阐述，以帮助操作人员正确使用并避免潜在的安全风险。

正文内容：一、仪器准备和检查1.确保接地测试仪的工作状态良好，无损坏或异常。

2.检查仪器的电源线和接地线是否连接稳固并无破损。

3.校准接地测试仪，并将其置于合适的工作模式。

二、接地电阻测试1.按照设备制造商的指示，将接地测试仪正确地连接到需要测试的接地系统。

2.确保在测试过程中所有的接地连接点都牢固连接。

3.开始测试前，确保测试仪正常工作并呈现合适的测试值范围。

4.将测试仪的测试针插入到接地系统中，并记录测量值。

5.根据测试结果进行判断：若接地电阻达到标准要求，则接地系统安全可靠；若不达标，需要采取措施修复问题。

三、接地电压测试1.了解所要测试的设备或设施的电压范围。

2.准备接地测试仪和相应的测试线缆。

3.将测试线缆连接到接地测试仪，并将另一端连接到设备或设施的接地点。

4.打开接地测试仪，确保其工作正常并呈现合适的电压范围。

5.记录电压测试的结果，并根据测试结果判断接地系统的安全性。

四、接地回路测试1.了解测试范围和测试仪器的要求。

2.准备好接地测试仪和相应的测试线缆。

3.将测试线缆连接到接地测试仪，并将另一端与接地回路相连。

4.打开接地测试仪，并确保其正常工作。

5.进行接地回路测试，并记录测试结果。

根据测试结果评估接地回路的质量和安全性。

五、安全操作要点1.在任何操作之前，必须断开电源并确保设备处于安全状态。

2.注意接地测试仪的电源线和接地线的连接，避免任何松动或破损。

3.在测试过程中，注意保持仪器的稳定性并防止外力干扰。

4.操作人员应遵循仪器制造商提供的操作指南。

5.在操作中发现任何异常情况或故障，应立即停止操作并寻求专业人员的帮助。

总结：接地测试仪操作规程的正确执行是确保接地系统安全可靠性的关键。

接地导通电阻测试内容引言接地导通电阻测试是一种用于检测电气设备的接地系统是否正常运作的常见方法。

通过测量设备接地导通电阻的值，可以判断接地系统的安全性和可靠性。

本文将介绍接地导通电阻测试的相关知识、测试步骤和注意事项。

接地导通电阻的概念接地导通电阻是指电气设备安装接地导线与大地间的电阻。

它反映了设备接地系统的连接质量，也是衡量接地系统是否能够及时排除漏电、雷电等危险的重要指标。

接地导通电阻测试的目的接地导通电阻测试旨在验证电气设备的接地系统是否符合标准要求，保证设备的安全运行。

其主要目的包括：1.检测接地导通电阻的值，评估接地系统的安全性；2.定位和排除接地系统存在的问题，保证设备的正常工作；3.评估接地系统的维护状况，判断是否需要进行修复或维护。

接地导通电阻测试步骤接地导通电阻测试通常包括以下几个步骤：1.测量前准备：确保测试仪器和设备都处于正常工作状态，并对测试线路进行检查，确保安全可靠。

2.测试接地导通电阻：将测试仪器的电极与设备接地系统连接，并进行测量。

测试过程中，要确保测试线路的连接良好，避免干扰导致测试结果不准确。

3.记录测试结果：将测量得到的接地导通电阻值记录下来，并与标准要求进行比较，判断接地系统的合格性。

4.分析和处理测试结果：根据测试结果判断接地系统的状态，如果发现问题，及时采取措施进行修复或维护。

接地导通电阻测试注意事项在进行接地导通电阻测试时，需要注意以下几点：1.安全第一：确保测试仪器和线路的安全可靠，避免因测试操作不当导致意外事故发生。

2.测试环境：测试应在正常工作状态下的设备上进行，避免在停电或维修状态下进行测试。

3.测试线路：测试线路应连接牢固，避免干扰因素干扰测试结果的准确性。

4.数据记录：测试结果应准确记录，包括测试时间、测试位置、测试值等信息，以备后续分析和比对。

5.结果分析：根据测试结果，对接地系统的安全性和可靠性进行评估，确保设备的正常运行。

总结接地导通电阻测试是保障电气设备安全运行的重要环节。

接地导通实验实验(作业指导书)(1)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII一、实验目的接地装置的电气完整性是接地装置特性参数的一个重要方面。

接地导通试验的目的是检查接地装置的电气完整性，即检查接地装置中应该接地的各种电气设备之间、接地装置的各部分及各设备之间的电气连接性，一般用直流电阻值表示。

保持接地装置的电气完整性可以防止设备失地运行，提供事故电流泄流通道，保证设备安全运行。

二、编制依据按照《电力变压器第3部分绝缘水平、绝缘实验和外绝缘空气间隙》（GB1094.3—2003）、《电气装置安装工程电气设备交接试验标准》（GB50150—2006）、《电力设备局部放电现场测量导则》（DL417—2006）及《输变电设备状态检修试验规程》（Q/GDW 188—2008）相关条款执行。

三、危险点分析及控制措施1.防止工作人员触电保持与带电体足够的安全距离，防止测试人员及其他人员触摸测试接地引下线，工作人员移动测试仪器时，确保仪器处于断电状态。

2.防止设备损坏仪器必须处于断电状态时方可移动，仪器必须无电流输出时方可移动测试点线夹。

试验设备应可靠接地。

四、试验前的准备1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料、历年试验数据及相关规程等，查看变电站现场设备，根据变电站大小、设备布置情况对测试设备分区以减少测试时工作量。

宜按照变电站设备的电压等级将变电站划分为不同的区域。

2.测试仪器、设备准备准备试验所需的接地导通电阻测试仪、电源接线板、带线夹的电流引线、万用表、锉刀等工具，记录参考点位置和数据记录纸，熟悉接地导通电阻测试仪的使用说明及操作要求，并查阅测试仪器、设备及绝缘工器具的检定证书有效期。

3.办理工作票并做好试验现场安全和技术措施向其余试验人员交代工作内容、带电部位、现场安全措施、现场作业危险点，明确人员分工及试验程序。

五、试验过程及步骤(一）试验接线接地导通试验接线，如图下所示。
