接地引下线导通测试仪的性能特点是怎样的接地引下线是电力系统中重要的安全设施之一，在正常情况下应当保持畅通。
为了保障接地引下线畅通工作，需要使用专用的测试仪器来检测其导通情况。
接地引下线导通测试仪是一种专门测试接地引下线导通性能的仪器，本文将介绍接地引下线导通测试仪的性能特点。
1. 外观特点接地引下线导通测试仪通常采用便携式设计，方便携带。
外观上通常采用高密度塑料或金属材料，具有防尘、防水、抗腐蚀等特性，适用于各种工作环境。
2. 测试特点（1）测试范围广接地引下线导通测试仪可以测试电力系统中各种类型的接地引下线，例如拉线、扁钢等，测试范围广。
（2）测试结果准确接地引下线导通测试仪采用高精度测量技术，能够检测到接地引下线中微小的电流信号，并能够准确地判断接地引下线是否畅通。
（3）测试速度快接地引下线导通测试仪测试速度很快，可以迅速测试出接地引下线的导通情况，提高工作效率。
3. 操作特点（1）操作简单接地引下线导通测试仪操作简单，只需要将测试仪和被测设备连接，操作员就能迅速掌握测试方法并进行测试。
（2）数据处理方便接地引下线导通测试仪测试结果可以直接在测试仪上显示，也可以通过USB等接口将测试结果传输至电脑上进行进一步处理。
数据处理方便，操作灵活。
4. 其它特点（1）强大的通用性接地引下线导通测试仪具有良好的通用性，不受工作环境及被测设备类型的限制，适用于各种工作现场。
（2）长时间工作稳定接地引下线导通测试仪采用高品质的电子元件和结构设计，具有强大的抗干扰性和长时间工作稳定性，能够适应各种恶劣的工作环境。
总结接地引下线导通测试仪是一款具有广泛应用价值的测试仪器，具有操作简便、测试速度快、测试结果准确等特点，适用于各种工作环境。
同时，该测试仪还具有强大的通用性和长时间工作稳定性，是保障电力系统安全的重要工具之一。
关于接地引下线导通测试仪的操作介绍测试仪操作规程接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响；显现节点锈蚀、甚至断裂等现象，导致接地引下线与主接接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响；显现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能充分电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。
因此在《防止电力生产重点事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。
接地引下线导通测试仪的操作1、按图三接线方法接线仪器附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+；小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I—，小的叉子接在黑色接线柱U—。
2．先找出与地网联接合格的引下线作为基准点。
3．使用接地引下线导通测试仪自配的两根测量线（50米、5米）一端插入仪器接线座；带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。
4．为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。
5．接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。
按“测量”键后即开始测试，屏幕中心的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。
6．弹起“测量”键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
接引下线及接地网导通测试施工方案一、项目背景和目的1、项目背景该项目涉及的设施或建筑物（例如工厂、建筑、电站等）具有大规模电力设备或系统，其中接引下线和接地网是电气系统中至关重要的安全设施。
接引下线用于引导和释放突发电流，以确保电气系统的稳定运行，而接地网用于将电流安全导入地下，以保障设施和人员的安全。
随着技术的不断发展和电力系统的不断升级，确保接引下线及接地网的良好工作状态至关重要。
因此，本项目旨在对接引下线和接地网进行导通测试，以保障电力系统的安全运行和设施的稳定性。
2、项目目的确保设施安全性和稳定性：通过对接引下线及接地网进行导通测试，确保其功能正常、电阻合格，以保障设施内部电气设备的安全性和稳定性。
符合法规要求：遵守当地法律法规、电气安全标准以及行业规范，保证接引下线和接地网符合相关的规定和要求。
预防事故发生：通过测试，及时发现和解决接引下线和接地网的潜在问题，预防由于设备失效或故障引起的电气事故，降低安全风险。
提高电气系统可靠性：保证接引下线及接地网导通正常，提高电气系统的可靠性和稳定性，减少设备故障的可能性，确保电力系统平稳运行。
合理维护和管理：为未来的维护工作提供参考和依据，以便及时调整、修复和维护接引下线和接地网，延长其使用寿命并保持良好状态。
二、测试范围和对象1、测试范围测试范围涵盖了设施内的电力系统关键部分，主要包括接引下线和接地网。
具体测试范围如下：接引下线：涉及设施内所有主要电力设备和主要电力回路的接引下线，确保其连通性和电阻符合规定标准。
接地网：包括设施内接地系统的所有主要接地网，测试其导通性和接地电阻，确保其符合规定标准。
2、测试对象2.1、接引下线：主要电力设备的接引下线，例如变压器、发电机、电动机等。
主要电力回路的接引下线，如主干回路、支路等。
2.2、接地网：主设施的整体接地网，包括主接地网和主配电室接地网。
分支设施的接地网，包括分支配电室、区域接地网等。
三、安全措施1、人员安全1.1、培训与认证：所有参与测试的人员必须接受适当的培训，了解测试程序、设备操作和安全规程。
220kV升压站区域电气设备接地引下线导通试验方案（讨论）开展电气设备接地引下线导通试验是防止设备失地运行，保障人身安全的重要措施。
“二十五条反措”中明确规定“接地装置引下线的导通监测工作应每年进行一次。
根据历次测量结果进行分析比较，以决定是否需要进行开挖、处理。
为此确定在近期开展220kV升压站区域电气设备接地引下线导通试验，现将该区域设备接地状况、导通试验方法及注意事项介绍如下：一．设备接地状况：220kV升压站区域电气设备接地状况现统计按220kV设备间隔划分。
1.#0高压启备变间隔：间隔内设备接地点18处，控制箱接地点1处，220kVI、II段管型母线瓷瓶底座接地点8处。
#0高压启备变间隔接地点共计：27处。
2.钱中2465线间隔：间隔内设备接地点18处，控制箱接地点1处，220kVI、II段管型母线瓷瓶底座接地点4处。
钱中2465线间隔接地点共计：23处。
3.#1主变间隔：间隔内设备接地点16处，控制箱接地点1处，220kVI、II段管型母线瓷瓶底座接地点4处。
#1主变间隔接地点共计：21处。
4.钱纺2466线间隔：间隔内设备接地点15处，控制箱接地点1处，检修箱接地点1处，220kVI、II段管型母线瓷瓶底座接地点4处。
钱纺2466线间隔接地点共计：21处。
5.220kVI、II段母线P.T间隔：间隔内设备接地点18处，控制箱接地点1处，220kVI、II段管型母线瓷瓶底座接地点4处。
220kVI、II段母线P.T间隔接地点共计：21处。
6.220kV母分间隔：间隔内设备接地点15处，控制箱接地点1处，220kVI、II段管型母线瓷瓶底座接地点4处。
220kV母分间隔接地点共计：20处。
7.#2主变间隔：间隔内设备接地点15处，控制箱接地点1处，220kVI、II段管型母线瓷瓶底座接地点4处。
#1主变间隔接地点共计：20处。
8．钢结构门架（独立避雷针）接地点：3A独立避雷针3处（安装在#0高压启备变避雷器处）；5A 独立避雷针3处（安装在#1主变避雷器处）；7A独立避雷针4处（安装在#2主变避雷器处）；8A独立避雷针4处（安装在#2主变高压侧接地闸刀处）；4A独立避雷针3处（安装在#0高压启备变高压侧接地闸刀处）；6A独立避雷针3处（安装在钱纺2466线线路P.T处）；备注：4A和6A独立避雷针钢结构门架连接成一体。

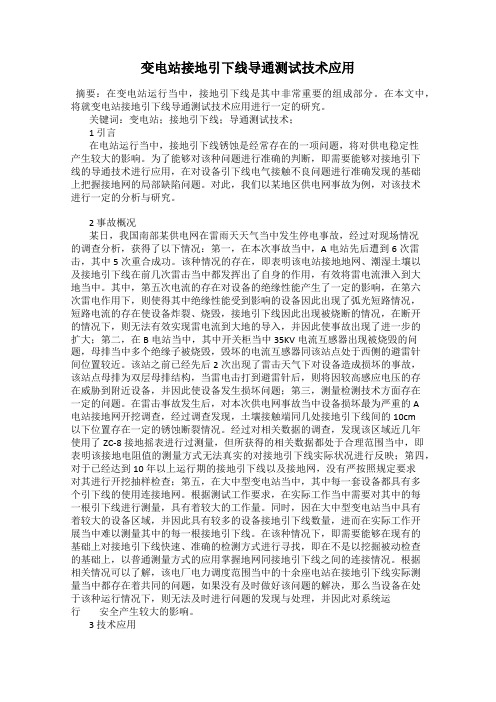

变电站接地引下线导通测试技术应用摘要：在变电站运行当中，接地引下线是其中非常重要的组成部分。
在本文中，将就变电站接地引下线导通测试技术应用进行一定的研究。
关键词：变电站；接地引下线；导通测试技术；1 引言在电站运行当中，接地引下线锈蚀是经常存在的一项问题，将对供电稳定性产生较大的影响。
为了能够对该种问题进行准确的判断，即需要能够对接地引下线的导通技术进行应用，在对设备引下线电气接触不良问题进行准确发现的基础上把握接地网的局部缺陷问题。
对此，我们以某地区供电网事故为例，对该技术进行一定的分析与研究。
2 事故概况某日，我国南部某供电网在雷雨天天气当中发生停电事故，经过对现场情况的调查分析，获得了以下情况：第一，在本次事故当中，A电站先后遭到6次雷击，其中5次重合成功。
该种情况的存在，即表明该电站接地地网、潮湿土壤以及接地引下线在前几次雷击当中都发挥出了自身的作用，有效将雷电流泄入到大地当中。
其中，第五次电流的存在对设备的绝缘性能产生了一定的影响，在第六次雷电作用下，则使得其中绝缘性能受到影响的设备因此出现了弧光短路情况，短路电流的存在使设备炸裂、烧毁，接地引下线因此出现被烧断的情况，在断开的情况下，则无法有效实现雷电流到大地的导入，并因此使事故出现了进一步的扩大；第二，在B电站当中，其中开关柜当中35KV电流互感器出现被烧毁的问题，母排当中多个绝缘子被烧毁，毁坏的电流互感器同该站点处于西侧的避雷针间位置较近。
该站之前已经先后2次出现了雷击天气下对设备造成损坏的事故，该站点母排为双层母排结构，当雷电击打到避雷针后，则将因较高感应电压的存在威胁到附近设备，并因此使设备发生损坏问题；第三，测量检测技术方面存在一定的问题。
在雷击事故发生后，对本次供电网事故当中设备损坏最为严重的A电站接地网开挖调查，经过调查发现，土壤接触端同几处接地引下线间的10cm以下位置存在一定的锈蚀断裂情况。
经过对相关数据的调查，发现该区域近几年使用了ZC-8接地摇表进行过测量，但所获得的相关数据都处于合理范围当中，即表明该接地电阻值的测量方式无法真实的对接地引下线实际状况进行反映；第四，对于已经达到10年以上运行期的接地引下线以及接地网，没有严按照规定要求对其进行开挖抽样检查；第五，在大中型变电站当中，其中每一套设备都具有多个引下线的使用连接地网。
陕西引下线接地导通测试仪工作原理
陕西引下线接地导通测试仪是一种用于测试接地导通的工具，在
电力、电信、交通、农业等行业中被广泛应用。
它能够检测接地线路
是否正常，及时发现故障并进行维修。
那么，陕西引下线接地导通测
试仪的工作原理是什么呢？
首先，陕西引下线接地导通测试仪采用了先进的电子技术显示技术，内部集成了一系列电路元件、传感器、显示模块等组成。
它主要
由主机、夹具、测试线等部分组成。
当接地测试仪对接目标导体（如接地线）时，主机会发出一个信号，经过测试线传输到夹具，夹具会将信号传输给目标导体。
当目标
导体接地良好时，夹具会将信号返还给主机。
主机此时会捕捉到信号，并进行数字显示，显示出接地电阻的数值。
在整个测试过程中，陕西引下线接地导通测试仪还具备自检功能，可以检测主机、夹具、测试线等部分是否正常。
如果有异常，会发出
警报提示维修。
总之，陕西引下线接地导通测试仪通过发送信号和接收信号的方
式测试接地导通，具有高精度和高效率的特点。
它是电力测试和工程
维护的必备设备。
接地引下线导通电阻标准
在电子电路设计中，接地引下线导通电阻是一个常见的测试标准，用于判断电路的接地是否可靠。
接地引下线导通电阻的标准要求是在特定的测试条件下，电路的接地引下线导通电阻应满足一定范围内的数值。
具体来说，接地引下线导通电阻的测试方法是通过在待测试的电路中接入一个直流电源和一个电流表，然后将电流表的一端连接到接地引下线，另一端连接到电路的接地点。
接着，通过施加一定的电压，测量电流表的读数。
根据欧姆定律，接地引下线的导通电阻可以通过测得的电流值和施加的电压值计算得出。
接地引下线导通电阻的标准值取决于具体的应用需求和电路设计的要求。
一般来说，较低的导通电阻值表示接地更可靠，可以提供更好的电路性能和抗干扰能力。
常见的标准值范围可以是几十欧姆到几百欧姆。
需要注意的是，在测试接地引下线导通电阻时，应确保测试环境的干净、无杂散电流和电压的干扰。
此外，测试时应细心操作，确保电路连接良好，测量仪器准确校准。
总之，接地引下线导通电阻是衡量电路接地可靠性的重要指标，通过严格遵守相应的测试标准，可以确保电路的正常工作和可靠性。
目录安全须知 (1)一.简介 (2)二.技术规格 (3)三.结构 (5)四.操作 (6)1.操作 (6)2.测试 (11)五.电池管理 (13)六.装箱单 (14)安全须知感谢您购买了本公司的接地引下线导通电阻测试仪，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。
——严格遵守本手册所列出的安全规则及注意事项。
●任何情况下，使用本仪表都应注意安全。
●出于您的安全考虑，请仅使用随设备所附带的导线和配套附件(符合IEC61010-031(2002)标准)。
●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
机壳或测试线发生断裂而造成金属外露时，请停止使用。
●测试前请先确保被测试品不带电。
●测试过程中，严禁接触被测试品及正在测试的回路。
●确认测试线与仪表及被测物之间已紧密连接。
●仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
●不能触摸输出插孔，以免触电。
●注意本仪表面板及背板的标贴文字及符号。
●请勿将仪表长时间放置在高温潮湿、日光直射的环境下。
●拆卸、维修以及使用本仪表，都必须由有授权资格的人员操作。
●请勿在易燃性场所测试，火花可能引起爆炸。
●仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。
●仪表长时间放置不使用，请每2个月给电池充电一次。
●仅使用生产商所提供的电源适配器或电池组，它们具有特定安全等级。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由●仪表及手册上的符号是危险标志，使用者必须依照指示进行安全操作。
●安全操作。
本接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。
接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。
接地引下线导通测试项目名称：温宿20MWp并网光伏发电项目使用仪器：地网导通测试仪序号检测点设备设施部位名称电阻值（mΩ）规定值（mΩ）结论1 光伏二区逆变房1#逆变器25≤100mΩ合格2 2#逆变器23 合格3 箱式变压器接地1 26 合格4 箱式变压器接地2 32 合格5 二区1列支架接地24 合格6 二区1列支架接地34 合格7 汇流箱接地18 合格8 2列支架接地19 合格9 2列支架接地23 合格10 汇流箱接地35 合格11 3列支架接地46 合格12 3列支架接地43 合格13 汇流箱接地35 合格14 4列支架接地27 合格15 4列支架接地19 合格16 汇流箱接地54 合格17 5列支架接地32 合格18 5列支架接地35 合格19 汇流箱接地46 合格20 6列支架接地34 合格21 6列支架接地54 合格22 汇流箱接地35 合格23 7列支架接地23 合格24 7列支架接地34 合格25 汇流箱接地32 合格26 汇流箱接地19 合格20 6列支架接地18 合格21 6列支架接地24 合格22 汇流箱接地34 合格23 7列支架接地37 合格序号检测点设备设施部位名称电阻值（mΩ）规定值（mΩ）结论24 7列支架接地28≤100mΩ合格25 汇流箱接地23 合格27 8列支架接地25 合格28 汇流箱接地31 合格29 9列支架接地22 合格30 9列支架接地30 合格31 汇流箱接地19 合格32 10列支架接地18 合格33 10列支架接地22 合格34 汇流箱接地30 合格35 11列支架接地45 合格36 11列支架接地43 合格37 汇流箱接地30 合格38 12列支架接地29 合格39 12列支架接地20 合格40 汇流箱接地33 合格41 13列支架接地31 合格42 13列支架接地34 合格43 汇流箱接地46 合格44 14列支架接地34 合格45 14列支架接地54 合格46 汇流箱接地40 合格47 光伏三区逆变房1#逆变器22 合格48 2#逆变器34 合格49 箱式变压器接地1 21 合格50 箱式变压器接地2 19 合格51 三区1列支架接地18 合格52 三区1列支架接地24 合格53 汇流箱接地30 合格54 2列支架接地35 合格55 2列支架接地38 合格56 汇流箱接地24 合格57 3列支架接地23 合格58 3列支架接地34 合格59 汇流箱接地38 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）结论60 4列支架接地23≤100mΩ合格61 4列支架接地21 合格62 汇流箱接地34 合格63 5列支架接地32 合格64 5列支架接地32 合格65 汇流箱接地20 合格66 6列支架接地19 合格67 6列支架接地18 合格68 汇流箱接地22 合格69 7列支架接地34 合格70 7列支架接地31 合格71 汇流箱接地19 合格72 8列支架接地17 合格73 8列支架接地24 合格74 汇流箱接地30 合格75 9列支架接地35 合格76 9列支架接地38 合格77 汇流箱接地24 合格78 10列支架接地23 合格79 10列支架接地34 合格80 汇流箱接地45 合格81 11列支架接地22 合格82 11列支架接地34 合格83 汇流箱接地24 合格84 12列支架接地31 合格85 12列支架接地22 合格86 汇流箱接地34 合格87 13列支架接地31 合格88 13列支架接地19 合格89 汇流箱接地17 合格90 14列支架接地28 合格91 14列支架接地24 合格92 汇流箱接地33 合格93 光伏五区逆变房1#逆变器24 合格94 2#逆变器35 合格设备设施部位名称电阻值（mΩ）规定值（mΩ）结论95 箱式变压器接地1 20≤100mΩ合格96 箱式变压器接地2 21 合格97 五区1列支架接地35 合格98 五区1列支架接地32 合格99 汇流箱接地32 合格100 2列支架接地20 合格101 2列支架接地19 合格102 汇流箱接地18 合格103 3列支架接地22 合格104 3列支架接地34 合格105 汇流箱接地31 合格106 4列支架接地19 合格107 4列支架接地17 合格108 汇流箱接地24 合格109 5列支架接地30 合格110 5列支架接地43 合格111 汇流箱接地31 合格112 6列支架接地24 合格113 6列支架接地56 合格114 汇流箱接地44 合格115 7列支架接地34 合格116 7列支架接地50 合格117 汇流箱接地22 合格118 8列支架接地34 合格119 8列支架接地31 合格120 汇流箱接地19 合格121 9列支架接地17 合格122 9列支架接地24 合格123 汇流箱接地30 合格124 10列支架接地35 合格125 10列支架接地38 合格126 汇流箱接地24 合格127 11列支架接地23 合格128 11列支架接地34 合格129 汇流箱接地45 合格设备设施部位名称电阻值（mΩ）规定值（mΩ）结论130 12列支架接地22≤100mΩ合格131 12列支架接地23 合格132 汇流箱接地25 合格133 13列支架接地31 合格134 13列支架接地22 合格135 汇流箱接地30 合格136 14列支架接地19 合格137 14列支架接地18 合格138 汇流箱接地22 合格139 光伏七区逆变房1#逆变器30 合格140 2#逆变器45 合格141 箱式变压器接地1 43 合格142 箱式变压器接地2 30 合格143 七区1列支架接地29 合格144 七区1列支架接地20 合格145 汇流箱接地53 合格146 2列支架接地31 合格147 2列支架接地34 合格148 汇流箱接地46 合格149 3列支架接地34 合格150 3列支架接地54 合格151 汇流箱接地60 合格152 4列支架接地22 合格153 4列支架接地34 合格154 汇流箱接地31 合格155 5列支架接地19 合格156 5列支架接地17 合格157 汇流箱接地24 合格158 6列支架接地30 合格159 6列支架接地35 合格160 汇流箱接地35 合格161 7列支架接地33 合格162 7列支架接地37 合格163 汇流箱接地28 合格164 8列支架接地34 合格设备设施部位名称电阻值（mΩ）规定值（mΩ）结论165 8列支架接地22≤100mΩ合格166 汇流箱接地21 合格167 9列支架接地34 合格168 9列支架接地30 合格169 汇流箱接地32 合格170 10列支架接地26 合格171 10列支架接地25 合格172 汇流箱接地28 合格173 11列支架接地32 合格174 11列支架接地44 合格175 汇流箱接地31 合格176 12列支架接地19 合格177 12列支架接地17 合格178 汇流箱接地24 合格179 13列支架接地40 合格180 13列支架接地35 合格181 汇流箱接地38 合格182 14列支架接地24 合格183 14列支架接地33 合格184 汇流箱接地24 合格185 光伏九区逆变房1#逆变器25 合格186 2#逆变器32 合格187 箱式变压器接地1 34 合格188 箱式变压器接地2 24 合格189 九区1列支架接地41 合格190 九区1列支架接地22 合格191 汇流箱接地34 合格192 2列支架接地31 合格193 2列支架接地29 合格194 汇流箱接地27 合格195 3列支架接地26 合格196 3列支架接地24 合格197 汇流箱接地30 合格198 4列支架接地25 合格199 4列支架接地38 合格设备设施部位名称电阻值（mΩ）规定值（mΩ）结论200 汇流箱接地26≤100mΩ合格201 5列支架接地21 合格202 5列支架接地33 合格203 汇流箱接地30 合格204 6列支架接地32 合格205 6列支架接地26 合格206 汇流箱接地25 合格207 7列支架接地29 合格208 7列支架接地32 合格209 汇流箱接地40 合格210 8列支架接地31 合格211 8列支架接地20 合格212 汇流箱接地19 合格213 9列支架接地26 合格214 9列支架接地38 合格215 汇流箱接地35 合格216 10列支架接地36 合格217 10列支架接地24 合格218 汇流箱接地32 合格219 11列支架接地25 合格220 11列支架接地27 合格221 汇流箱接地32 合格222 12列支架接地35 合格223 12列支架接地24 合格224 汇流箱接地41 合格225 13列支架接地23 合格226 13列支架接地31 合格227 汇流箱接地32 合格228 14列支架接地31 合格229 14列支架接地26 合格230 汇流箱接地37 合格231 光伏一区逆变房1#逆变器25 ≤100mΩ合格232 2#逆变器32 合格233 箱式变压器接地1 34 合格234 箱式变压器接地2 24 合格序号设备设施部位电阻值（mΩ）规定值（mΩ）结论名称235 一区1列支架接地41 ≤100mΩ合格236 一区1列支架接地22 合格237 汇流箱接地34 合格238 2列支架接地31 合格239 2列支架接地29 合格240 汇流箱接地27 合格241 3列支架接地26 合格242 3列支架接地31 合格243 汇流箱接地30 合格244 4列支架接地25 合格245 4列支架接地38 合格246 汇流箱接地26 合格247 5列支架接地21 合格248 5列支架接地33 合格249 汇流箱接地30 合格250 6列支架接地32 合格251 6列支架接地26 合格252 汇流箱接地25 合格253 7列支架接地29 合格254 7列支架接地32 合格255 汇流箱接地40 合格256 8列支架接地31 合格257 8列支架接地32 合格258 汇流箱接地19 合格259 9列支架接地26 合格260 9列支架接地38 合格261 汇流箱接地35 合格262 10列支架接地36 合格263 10列支架接地24 合格264 汇流箱接地32 合格265 11列支架接地32 合格266 11列支架接地27 合格267 汇流箱接地32 合格268 12列支架接地35 合格269 12列支架接地24 合格序号设备设施部位电阻值（mΩ）规定值（mΩ）结论名称270 汇流箱接地41 合格271 13列支架接地23 合格272 13列支架接地31 合格273 汇流箱接地32 ≤100mΩ合格274 14列支架接地30 合格275 14列支架接地26 合格276 汇流箱接地37 合格277 光伏四区逆变房1#逆变器33 ≤100mΩ合格278 2#逆变器32 合格279 箱式变压器接地1 34 合格280 箱式变压器接地2 24 合格281 四区1列支架接地41 合格282 四区1列支架接地22 合格283 汇流箱接地34 合格284 2列支架接地31 合格285 2列支架接地29 合格286 汇流箱接地27 合格287 3列支架接地26 合格288 3列支架接地24 合格289 汇流箱接地30 合格290 4列支架接地25 合格291 4列支架接地38 合格292 汇流箱接地31 合格293 5列支架接地21 合格294 5列支架接地33 合格295 汇流箱接地30 合格296 6列支架接地32 合格297 6列支架接地26 合格298 汇流箱接地25 合格299 7列支架接地29 合格300 7列支架接地32 合格301 汇流箱接地40 合格302 8列支架接地31 合格303 8列支架接地20 合格304 汇流箱接地19 合格序号设备设施部位电阻值（mΩ）规定值（mΩ）结论名称305 9列支架接地33 合格306 9列支架接地38 合格307 汇流箱接地35 合格308 10列支架接地36 合格309 10列支架接地24 合格310 汇流箱接地32 ≤100mΩ合格311 11列支架接地25 合格312 11列支架接地27 合格313 汇流箱接地32 合格314 12列支架接地35 合格315 12列支架接地24 合格316 汇流箱接地41 合格317 13列支架接地23 合格318 13列支架接地31 合格319 汇流箱接地32 合格320 14列支架接地30 合格321 14列支架接地26 合格322 汇流箱接地31 合格323 光伏六区逆变房1#逆变器25 ≤100mΩ合格324 2#逆变器32 合格325 箱式变压器接地1 34 合格326 箱式变压器接地2 24 合格327 六区1列支架接地41 合格328 六区1列支架接地22 合格329 汇流箱接地34 合格330 2列支架接地31 合格331 2列支架接地29 合格332 汇流箱接地27 合格333 3列支架接地26 合格334 3列支架接地24 合格335 汇流箱接地30 合格336 4列支架接地25 合格337 4列支架接地38 合格338 汇流箱接地26 合格339 5列支架接地34 合格340 5列支架接地33 合格序号设备设施部位电阻值（mΩ）规定值（mΩ）结论名称341 汇流箱接地30 合格342 6列支架接地32 合格343 6列支架接地26 合格344 汇流箱接地25 合格345 7列支架接地29 合格346 7列支架接地32 合格347 汇流箱接地33 ≤100mΩ合格348 8列支架接地31 合格349 8列支架接地20 合格350 汇流箱接地19 合格351 9列支架接地26 合格352 9列支架接地38 合格353 汇流箱接地35 合格354 10列支架接地33 合格355 10列支架接地24 合格356 汇流箱接地32 合格357 11列支架接地25 合格358 11列支架接地27 合格359 汇流箱接地32 合格360 12列支架接地35 合格361 12列支架接地24 合格362 汇流箱接地41 合格363 13列支架接地23 合格364 13列支架接地36 合格365 汇流箱接地32 合格366 14列支架接地30 合格367 14列支架接地26 合格368 汇流箱接地37 合格369 光伏八区逆变房1#逆变器25 ≤100mΩ合格370 2#逆变器32 合格371 箱式变压器接地1 34 合格372 箱式变压器接地2 24 合格373 八区1列支架接地41 合格374 八区1列支架接地22 合格375 汇流箱接地34 合格序号设备设施部位电阻值（mΩ）规定值（mΩ）结论名称376 2列支架接地34 合格377 2列支架接地29 合格378 汇流箱接地27 合格379 3列支架接地34 合格380 3列支架接地24 合格381 汇流箱接地30 合格382 4列支架接地25 合格383 4列支架接地38 合格384 汇流箱接地26 ≤100mΩ合格385 5列支架接地21 合格386 5列支架接地33 合格387 汇流箱接地33 合格388 6列支架接地32 合格389 6列支架接地26 合格390 汇流箱接地25 合格391 7列支架接地29 合格392 7列支架接地33 合格393 汇流箱接地40 合格394 8列支架接地31 合格395 8列支架接地20 合格396 汇流箱接地19 合格397 9列支架接地26 合格398 9列支架接地38 合格399 汇流箱接地35 合格400 10列支架接地36 合格401 10列支架接地24 合格402 汇流箱接地32 合格403 11列支架接地25 合格404 11列支架接地27 合格405 汇流箱接地32 合格406 12列支架接地35 合格407 12列支架接地36 合格408 汇流箱接地41 合格409 13列支架接地23 合格410 13列支架接地31 合格序号设备设施部位电阻值（mΩ）规定值（mΩ）结论名称411 汇流箱接地32 合格412 14列支架接地30 合格413 14列支架接地26 合格414 汇流箱接地37 合格415 光伏十区逆变房1#逆变器25 ≤100mΩ合格416 2#逆变器32 合格417 箱式变压器接地1 34 合格418 箱式变压器接地2 24 合格419 十区1列支架接地41 合格420 十区1列支架接地35 合格421 汇流箱接地34 合格422 2列支架接地31 合格423 2列支架接地29 合格424 汇流箱接地27 合格425 3列支架接地26 合格426 3列支架接地24 合格427 汇流箱接地30 合格428 4列支架接地25 合格429 4列支架接地38 合格430 汇流箱接地26 合格431 5列支架接地21 合格432 5列支架接地33 合格433 汇流箱接地30 合格434 6列支架接地32 合格435 6列支架接地26 合格436 汇流箱接地25 合格437 7列支架接地29 合格438 7列支架接地32 合格439 汇流箱接地40 合格440 8列支架接地35 合格441 8列支架接地20 合格442 汇流箱接地19 合格443 9列支架接地26 合格444 9列支架接地35 合格445 汇流箱接地35 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论446 10列支架接地36 合格447 10列支架接地24 合格448 汇流箱接地32 合格449 11列支架接地25 合格450 11列支架接地27 合格451 汇流箱接地34 合格452 12列支架接地35 合格453 12列支架接地24 合格454 汇流箱接地41 合格455 13列支架接地23 合格456 13列支架接地31 合格457 汇流箱接地32 合格458 14列支架接地30 ≤100mΩ合格459 14列支架接地26 合格460 汇流箱接地37 合格461 光伏十一区逆变房1#逆变器34 ≤100mΩ合格462 2#逆变器32 合格463 箱式变压器接地1 34 合格464 箱式变压器接地2 24 合格465 十一区1列支架接地41 合格466 十一区1列支架接地22 合格467 汇流箱接地34 合格468 2列支架接地31 合格469 2列支架接地29 合格470 汇流箱接地27 合格471 3列支架接地26 合格472 3列支架接地24 合格473 汇流箱接地30 合格474 4列支架接地25 合格475 4列支架接地38 合格476 汇流箱接地26 合格477 5列支架接地21 合格478 5列支架接地33 合格479 汇流箱接地30 合格480 6列支架接地32 合格481 6列支架接地26 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论482 汇流箱接地33 合格483 7列支架接地29 合格484 7列支架接地32 合格485 汇流箱接地40 合格486 8列支架接地31 合格487 8列支架接地20 合格488 汇流箱接地19 合格489 9列支架接地26 合格490 9列支架接地34 合格491 汇流箱接地35 合格492 10列支架接地36 合格493 10列支架接地24 合格494 汇流箱接地32 合格495 11列支架接地25 合格496 11列支架接地27 ≤100mΩ合格497 汇流箱接地32 合格498 12列支架接地33 合格499 12列支架接地24 合格500 汇流箱接地34 合格501 13列支架接地23 合格502 13列支架接地31 合格503 汇流箱接地32 合格504 14列支架接地30 合格505 14列支架接地26 合格506 汇流箱接地37 合格507 光伏十三区逆变房1#逆变器25 ≤100mΩ合格508 2#逆变器32 合格509 箱式变压器接地1 34 合格510 箱式变压器接地2 34 合格511 十三区1列支架接地41 合格512 十三区1列支架接地22 合格513 汇流箱接地34 合格514 2列支架接地31 合格515 2列支架接地29 合格516 汇流箱接地27 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论517 3列支架接地26 合格518 3列支架接地24 合格519 汇流箱接地30 合格520 4列支架接地25 合格521 4列支架接地38 合格522 汇流箱接地26 合格523 5列支架接地21 合格524 5列支架接地34 合格525 汇流箱接地30 合格526 6列支架接地32 合格527 6列支架接地26 合格528 汇流箱接地25 合格529 7列支架接地29 合格530 7列支架接地32 合格531 汇流箱接地40 合格532 8列支架接地31 合格533 8列支架接地20 合格534 汇流箱接地19 ≤100mΩ合格535 9列支架接地26 合格536 9列支架接地38 合格537 汇流箱接地35 合格538 10列支架接地36 合格539 10列支架接地24 合格540 汇流箱接地34 合格541 11列支架接地25 合格542 11列支架接地27 合格543 汇流箱接地32 合格544 12列支架接地35 合格545 12列支架接地24 合格546 汇流箱接地41 合格547 13列支架接地23 合格548 13列支架接地31 合格549 汇流箱接地32 合格550 14列支架接地30 合格551 14列支架接地26 合格序号设备设施部位电阻值（mΩ）规定值（mΩ）结论名称552 汇流箱接地37 合格553 光伏十五区逆变房1#逆变器25 ≤100mΩ合格554 2#逆变器32 合格555 箱式变压器接地1 34 合格556 箱式变压器接地2 24 合格557 十五区1列支架接地41 合格558 十五区1列支架接地22 合格559 汇流箱接地34 合格560 2列支架接地33 合格561 2列支架接地29 合格562 汇流箱接地27 合格563 3列支架接地26 合格564 3列支架接地24 合格565 汇流箱接地30 合格566 4列支架接地25 合格567 4列支架接地38 合格568 汇流箱接地26 合格569 5列支架接地21 合格570 5列支架接地34 合格571 汇流箱接地30 ≤100mΩ合格572 6列支架接地32 合格573 6列支架接地26 合格574 汇流箱接地25 合格575 7列支架接地29 合格576 7列支架接地32 合格577 汇流箱接地40 合格578 8列支架接地31 合格579 8列支架接地34 合格580 汇流箱接地19 合格581 9列支架接地26 合格582 9列支架接地38 合格583 汇流箱接地35 合格584 10列支架接地36 合格585 10列支架接地24 合格586 汇流箱接地32 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论587 11列支架接地25 合格588 11列支架接地27 合格589 汇流箱接地34 合格590 12列支架接地35 合格591 12列支架接地24 合格592 汇流箱接地41 合格593 13列支架接地23 合格594 13列支架接地31 合格595 汇流箱接地32 合格596 14列支架接地30 合格597 14列支架接地26 合格598 汇流箱接地37 合格599 光伏十七区逆变房1#逆变器25 ≤100mΩ合格600 2#逆变器32 合格601 箱式变压器接地1 34 合格602 箱式变压器接地2 24 合格603 十七区1列支架接地33 合格604 十七区1列支架接地22 合格605 汇流箱接地34 合格606 2列支架接地31 合格607 2列支架接地29 合格608 汇流箱接地27 ≤100mΩ合格609 3列支架接地26 合格610 3列支架接地24 合格611 汇流箱接地30 合格612 4列支架接地25 合格613 4列支架接地38 合格614 汇流箱接地26 合格615 5列支架接地21 合格616 5列支架接地33 合格617 汇流箱接地30 合格618 6列支架接地35 合格619 6列支架接地26 合格620 汇流箱接地25 合格621 7列支架接地29 合格622 7列支架接地32 合格序号设备设施部位电阻值（mΩ）规定值（mΩ）结论名称623 汇流箱接地40 ≤100mΩ合格624 8列支架接地31 合格625 8列支架接地20 合格626 汇流箱接地19 合格627 9列支架接地26 合格628 9列支架接地38 合格629 汇流箱接地35 合格630 10列支架接地36 合格631 10列支架接地24 合格632 汇流箱接地32 合格633 11列支架接地25 合格634 11列支架接地27 合格635 汇流箱接地33 合格636 12列支架接地35 合格637 12列支架接地24 合格638 汇流箱接地41 合格639 13列支架接地35 合格640 13列支架接地31 合格641 汇流箱接地32 合格642 14列支架接地30 合格643 14列支架接地26 合格644 汇流箱接地37 合格645 光伏十九区逆变房1#逆变器25 ≤100mΩ合格646 2#逆变器32 合格647 箱式变压器接地1 34 合格648 箱式变压器接地2 24 合格649 十九区1列支架接地41 合格650 十九区1列支架接地22 合格651 汇流箱接地34 合格652 2列支架接地31 合格653 2列支架接地29 合格654 汇流箱接地27 合格655 3列支架接地26 合格656 3列支架接地35 合格657 汇流箱接地30 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论658 4列支架接地25 合格659 4列支架接地38 合格660 汇流箱接地26 合格661 5列支架接地21 合格662 5列支架接地33 合格663 汇流箱接地30 合格664 6列支架接地32 合格665 6列支架接地26 合格666 汇流箱接地25 合格667 7列支架接地29 合格668 7列支架接地32 合格669 汇流箱接地35 合格670 8列支架接地31 合格671 8列支架接地20 合格672 汇流箱接地19 合格673 9列支架接地26 合格674 9列支架接地38 合格675 汇流箱接地35 合格676 10列支架接地36 合格677 10列支架接地24 合格678 汇流箱接地32 合格679 11列支架接地25 合格680 11列支架接地27 合格681 汇流箱接地32 合格682 12列支架接地35 合格683 12列支架接地24 ≤100mΩ合格684 汇流箱接地35 合格685 13列支架接地23 合格686 13列支架接地31 合格687 汇流箱接地32 合格688 14列支架接地30 合格689 14列支架接地26 合格690 汇流箱接地37 合格691 光伏十二区逆变房1#逆变器25 ≤100mΩ合格692 2#逆变器32 合格序号设备设施部位电阻值（mΩ）规定值（mΩ）结论名称693 箱式变压器接地1 34 ≤100mΩ合格694 箱式变压器接地2 24 合格695 十二区1列支架接地35 合格696 十二区1列支架接地22 合格697 汇流箱接地34 合格698 2列支架接地31 合格699 2列支架接地29 合格700 汇流箱接地27 合格701 3列支架接地26 合格702 3列支架接地24 合格703 汇流箱接地30 合格704 4列支架接地25 合格705 4列支架接地38 合格706 汇流箱接地26 合格707 5列支架接地21 合格708 5列支架接地25 合格709 汇流箱接地30 合格710 6列支架接地32 合格711 6列支架接地26 合格712 汇流箱接地25 合格713 7列支架接地29 合格714 7列支架接地32 合格715 汇流箱接地40 合格716 8列支架接地31 合格717 8列支架接地20 合格718 汇流箱接地19 合格719 9列支架接地26 合格720 9列支架接地25 合格721 汇流箱接地35 ≤100mΩ合格722 10列支架接地36 合格723 10列支架接地24 合格724 汇流箱接地32 合格725 11列支架接地25 合格726 11列支架接地27 合格727 汇流箱接地32 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论728 12列支架接地35 合格729 12列支架接地24 合格730 汇流箱接地41 合格731 13列支架接地23 合格732 13列支架接地31 合格733 汇流箱接地32 合格734 14列支架接地30 合格735 14列支架接地25 合格736 汇流箱接地37 合格737 光伏十六区逆变房1#逆变器25 ≤100mΩ合格738 2#逆变器32 合格739 箱式变压器接地1 34 合格740 箱式变压器接地2 24 合格741 十六区1列支架接地41 合格742 十六区1列支架接地25 合格743 汇流箱接地34 合格744 2列支架接地31 合格745 2列支架接地29 合格746 汇流箱接地27 合格747 3列支架接地26 合格748 3列支架接地24 合格749 汇流箱接地30 合格750 4列支架接地25 合格751 4列支架接地38 合格752 汇流箱接地26 合格753 5列支架接地21 合格754 5列支架接地33 合格755 汇流箱接地30 合格756 6列支架接地32 合格757 6列支架接地26 合格758 汇流箱接地25 ≤100mΩ合格759 7列支架接地32 合格760 7列支架接地32 合格761 汇流箱接地40 合格762 8列支架接地31 合格763 8列支架接地20 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论764 汇流箱接地19 合格765 9列支架接地26 合格766 9列支架接地38 合格767 汇流箱接地35 合格768 10列支架接地36 合格769 10列支架接地24 合格770 汇流箱接地32 合格771 11列支架接地25 合格772 11列支架接地27 合格773 汇流箱接地32 合格774 12列支架接地35 合格775 12列支架接地33 合格776 汇流箱接地41 合格777 13列支架接地23 合格778 13列支架接地31 合格779 汇流箱接地32 合格780 14列支架接地30 合格781 14列支架接地26 合格782 汇流箱接地37 合格783 光伏十八区逆变房1#逆变器25 ≤100mΩ合格784 2#逆变器32 合格785 箱式变压器接地1 34 合格786 箱式变压器接地2 24 合格787 十八区1列支架接地41 合格788 十八区1列支架接地22 合格789 汇流箱接地34 合格790 2列支架接地31 合格791 2列支架接地34 合格792 汇流箱接地27 合格793 3列支架接地26 合格794 3列支架接地24 合格795 汇流箱接地30 ≤100mΩ合格796 4列支架接地25 合格797 4列支架接地38 合格798 汇流箱接地28 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论799 5列支架接地21 合格800 5列支架接地33 合格801 汇流箱接地30 合格802 6列支架接地32 合格803 6列支架接地33 合格804 汇流箱接地25 合格805 7列支架接地29 合格806 7列支架接地32 合格807 汇流箱接地40 合格808 8列支架接地31 合格809 8列支架接地20 合格810 汇流箱接地19 合格811 9列支架接地26 合格812 9列支架接地38 合格813 汇流箱接地35 合格814 10列支架接地36 合格815 10列支架接地24 合格816 汇流箱接地32 合格817 11列支架接地45 合格818 11列支架接地27 合格819 汇流箱接地32 合格820 12列支架接地35 合格821 12列支架接地24 合格822 汇流箱接地41 合格823 13列支架接地23 合格824 13列支架接地31 合格825 汇流箱接地32 合格826 14列支架接地30 合格827 14列支架接地26 合格828 汇流箱接地24 合格829 光伏二十区逆变房1#逆变器25 ≤100mΩ合格830 2#逆变器32 合格831 箱式变压器接地1 34 合格832 箱式变压器接地2 24 ≤100mΩ合格833 二十区1列支架接地41 合格834 二十区1列支架接地22 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论835 汇流箱接地34 合格836 2列支架接地31 合格837 2列支架接地29 合格838 汇流箱接地27 合格839 3列支架接地26 合格840 3列支架接地24 合格841 汇流箱接地30 合格842 4列支架接地25 合格843 4列支架接地38 合格844 汇流箱接地26 合格845 5列支架接地21 合格846 5列支架接地33 合格847 汇流箱接地25 合格848 6列支架接地32 合格849 6列支架接地26 合格850 汇流箱接地25 合格851 7列支架接地29 合格852 7列支架接地32 合格853 汇流箱接地40 合格854 8列支架接地31 合格855 8列支架接地34 合格856 汇流箱接地19 合格857 9列支架接地26 合格858 9列支架接地38 合格859 汇流箱接地35 合格860 10列支架接地36 合格861 10列支架接地24 合格862 汇流箱接地32 合格863 11列支架接地36 合格864 11列支架接地27 合格865 汇流箱接地32 合格866 12列支架接地34 合格867 12列支架接地24 合格868 汇流箱接地41 合格869 13列支架接地23 合格序号设备设施部位名称电阻值（mΩ）规定值（mΩ）≤100mΩ结论870 13列支架接地31 合格871 汇流箱接地22 合格872 14列支架接地30 合格873 14列支架接地26 合格874 汇流箱接地37 合格测试人员：测试时间：。
