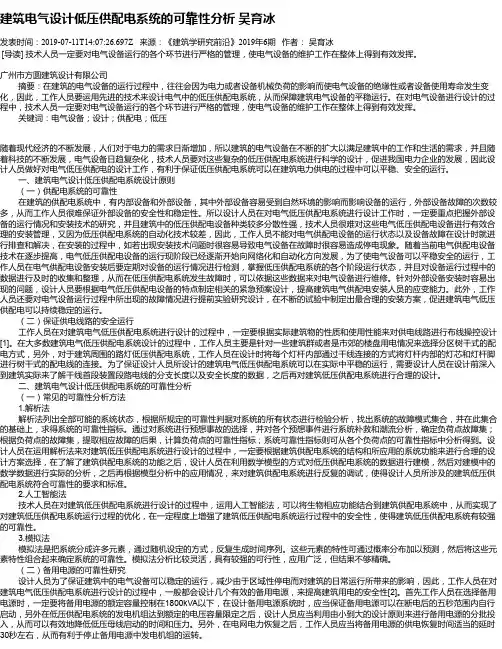

建筑电气设计低压供配电系统的可靠性分析 吴育冰
发表时间：2019-07-11T14:07:26.697Z 来源：《建筑学研究前沿》2019年6期 作者： 吴育冰
[导读] 技术人员一定要对电气设备运行的各个环节进行严格的管理，使电气设备的维护工作在整体上得到有效发挥。
广州市方圆建筑设计有限公司
摘要：在建筑的电气设备的运行过程中，往往会因为电力或者设备机械负荷的影响而使电气设备的绝缘性或者设备使用寿命发生变化，因此，工作人员要运用先进的技术来设计电气中的低压供配电系统，从而保障建筑电气设备的平稳运行。在对电气设备进行设计的过
程中，技术人员一定要对电气设备运行的各个环节进行严格的管理，使电气设备的维护工作在整体上得到有效发挥。
关键词：电气设备；设计；供配电；低压 随着现代经济的不断发展，人们对于电力的需求日渐增加，所以建筑的电气设备在不断的扩大以满足建筑中的工作和生活的需求，并且随
着科技的不断发展，电气设备日趋复杂化，技术人员要对这些复杂的低压供配电系统进行科学的设计，促进我国电力企业的发展，因此设
计人员做好对电气低压供配电的设计工作，有利于保证低压供配电系统可以在建筑电力供电的过程中可以平稳、安全的运行。
一、建筑电气设计低压供配电系统设计原则
（一）供配电系统的可靠性
在建筑的供配电系统中，有内部设备和外部设备，其中外部设备容易受到自然环境的影响而影响设备的运行，外部设备故障的次数较多，从而工作人员很难保证外部设备的安全性和稳定性。所以设计人员在对电气低压供配电系统进行设计工作时，一定要重点把握外部设
备的运行情况和安装技术的研究，并且建筑中的低压供配电设备种类较多分散性强，技术人员很难对这些电气低压供配电设备进行有效合
理的安装管理，又因为低压供配电系统的自动化技术较差，因此，工作人员不能对电气供配电设备的运行状态以及设备故障在设计时就进
行排查和解决，在安装的过程中，如若出现安装技术问题时很容易导致电气设备在故障时很容易造成停电现象。随着当前电气供配电设备
洁净厂房电气设计探讨
摘要：现代社会飞速发展，使得洁净厂房在洁净度方面提出更为严格的要求，为此，洁净厂房在电气设计中，应当合理把控好各方面情况，发挥设计作用保证各系统可以长期处于运行状态中。因此，在电气设计中需要根据洁净厂房要求，保证各系统的高效性、稳定性，满足洁净厂房相关要求，必须深入了解洁净厂房电气设计要求，提高各系统设计科学性，使其可以得到有效利用。对此，文章主要对供配电系统设计、照明系统设计、防雷及接地系统展开分析，希望可以为洁净厂房电气设计提供参考与借鉴。
关键词：洁净厂房；供配电系统；照明系统；电气设计；自动控制
引言：洁净厂房，即无尘车间，主要就是在特定空间范围内，排除空气中各类污染物，包括有害空气、细菌、微粒子等，同时，也需要结合有关需求，合理控制洁净室内的各类因素，如温度、湿度、洁净度、压力、静电等内容。如果外部环境发生变化影响到空气变化时，此时洁净厂房仍可以维持原有设定好的温湿度、洁净度，洁净室内各项性能也可以正常发挥。但从洁净厂房实际情况看，其中包含了较多电气设备，同时生产流程较为复杂，为确保洁净厂房各系统可以正常稳定运行，必须高度重视电气设计。
一、供配电系统设计
（一）供电方案
在此次分析研究中，洁净厂房设有独立的35kV变电站，并且全厂计算负荷为22237.7kVA，其中设置了两台变压器，其装机容量为25MVA。在洁净厂房中，高压冷冻机主要运用了lOkV直接供电，并且低压动力设备供电，主要由4台SCB13-2000kVA -10/0.4kV干式变压器承担。在此次研究中划分为A车间和B车间，其中A车间设置了一个终端变电站，同时，在站内还设置了两台动力变压器SCB13-2500kVA-lOkV/0.4kV，主要作用就是满足车间内各类动力设备的用电需求，保证设备正常运行。此外，该洁净厂房还设置了4台工艺变压器，其中SCB13-2500kVA-lOkV/0.4kV有两台，还有两台SCB13-1600kVA-lOkV/0.208kV，通过这4台工艺变压器的作用，可以更好的满足车间内各类工艺设备的用电需求。而在B车间内，主要设有一个终端变电站，其中包含了两台动力变压器SCB13-2500kVA-lOkV/0.4kV，可以满足供车间动力设备正常用电需求。而工艺变压器则设置了4台，SC B 13-2500kVA-l OkV/0.4kV两台，还有两台是SCB13-1600 kVA
电力系统电能质量的提高方法
摘要：电能是国民经济和人民生活中非常重要的能源。电能质量作为电力部门向用户提供的一种特殊商品，越来越受到人们的重视。电能质量的技术治理与控制是提高电能质量的有效手段，也是实现高质量供电和用电的必要条件。然而，电能质量具有动态性、相关性、扩散性和复杂性等特点，不易控制和改善电能质量。为了保证电能质量的有效控制，本文从电能质量全面管理的技术角度，对提高电能质量的方法进行了分析和探讨，力求达到电能质量的设计要求和目标，并与同行分享。
关键词：电力系统；电能质量；提高方法
1电能质量控制分析概述
1.1电能质量的衡量指标
围绕电能质量的含义,电能质量的衡量指标通常包括如下几个方面:
(1)电压质量
实际电压与理想电压的偏差，反映供电企业向用户供电是否合格。偏差应该是广义的，包括振幅、波形和相位。这一定义包含了大部分电能质量问题，但不包括频率引起的电能质量问题，也不包括电力设备对电网电能质量的影响和污染。
(2)电流质量
它反映了与电压质量密切相关的电流变化。电力用户除了要求交流电源具有恒频、正弦波形外，还要求电流波形与电压同相，以保证高功率因数运行。这一定义有助于提高电网电能质量，降低线损，但不能概括大多数由电压引起的质量问题。
其他指标包括供电质量、用电质量等，这些指标反映了电力系统生产和输送的电能质量，可根据这些指标对电能进行管理。 1.2电能质量的影响因
(1)电力负荷构成的变化
目前，电力系统中存在着大量的非线性负荷：大型电力电子应用装置（节能装置、变频装置等）、大功率电力传动装置、直流输出装置、电化学工业设备（化工、冶金企业的整流装置）、电气化铁路等，电弧炉（交直流）、轧机、提升机、电石机、感应加热炉等非线性负载。
(2)大量谐波注入电网
具有非线性和冲击性负载的新型电力设备在实现功率控制和处理时，不可避免地会产生非正弦波形电流，给电网注入谐波电流，严重扭曲了PCC的电压波形，负荷波动和冲击会导致电压波动、瞬时脉冲等电能质量扰动。
