低压供配电监控系统组成

低压智能配电监控系统方案1、概述：派诺电子有限公司是专门生产智能电源监控产品及监控软件系统的高科技企业,通过先进的设备、元件、软件和专用技术，向国内外用户提供世界一流的智能监控仪表产品和监控系统，产品符合国际CE标准和中国国家标准，满足用户对供配电自动化系统的设计、制造、检验、供货及运输保护等的要求。

目前珠海派诺电子有限公司的智能监控系统已经有很多使用单位,用戶遍及交通、电信、邮电、石化、电子、政府单位、金融等多种行业.本公司坚持顾客至上的理念，结合积极、创新、专业的工作团队及事业伙伴，提供品质优良、稳定性佳的全方位产品，以高效能的技术服务,为顾客提出降低成本、提升竞争力的最佳配电职能化系统解决方案为经营目标.2、低压智能配电监控系统2.1 低压智能配电监控系统简介珠海派诺电子有限公司的西格玛监控系统在变配电的监控领域里处于领先地位.根据本项目的技术要求，西格玛监控系统可与智能型低压柜实现数据交换和远方监控功能。

在低压智能配电柜中配置派诺电子公司的智能监测单元对低压监控系统中进线开关在线监测，同时对进线回路实现远方遥控功能。

西格玛监控系统配置一台监控计算机对整个监控系统提供优化的友好的人机界面，实时显示各种监控信息，例如在监控主机上显示进线开关的开合状态和故障状态，实时显示进线回路的三相电流值、三相相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因数等电网参数值，并对系统所采集到的数据进行处理、显示、存档和报表自动打印,即时显示事件记录和故障记录，并提供声光报警.西格玛监控系统在通讯方面具有很强的开放性,它可以很方便地通过现场总线与高压系统、变压器温控装置、发电机的智能接口相连，实现数据通讯功能。

同时西格玛监控系统提供标准的RS485接口向上连接到BA系统。

西格玛监控系统还能为用户提供变电站内各种电气图纸和元件清单，极大地方便用户进行技术管理和物料管理。

西格玛监控系统使用十分简单，它不需要用户掌握太多的计算机知识，同时系统能够引导用户进行一系列的操作、识别和二次开发工作,是用户实施变电站监控管理的理想工具。

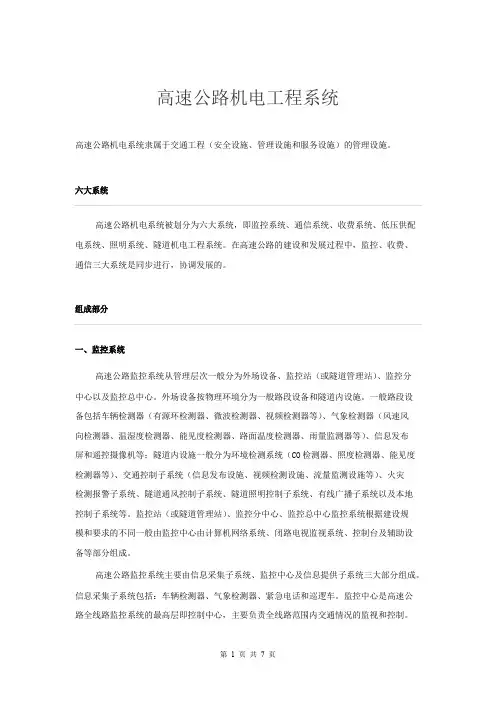

高速公路机电工程系统高速公路机电系统隶属于交通工程（安全设施、管理设施和服务设施）的管理设施。

六大系统高速公路机电系统被划分为六大系统，即监控系统、通信系统、收费系统、低压供配电系统、照明系统、隧道机电工程系统。

在高速公路的建设和发展过程中，监控、收费、通信三大系统是同步进行，协调发展的。

组成部分一、监控系统高速公路监控系统从管理层次一般分为外场设备、监控站（或隧道管理站）、监控分中心以及监控总中心。

外场设备按物理环境分为一般路段设备和隧道内设施。

一般路段设备包括车辆检测器（有源环检测器、微波检测器、视频检测器等）、气象检测器（风速风向检测器、温湿度检测器、能见度检测器、路面温度检测器、雨量监测器等）、信息发布屏和遥控摄像机等；隧道内设施一般分为环境检测系统（CO检测器、照度检测器、能见度检测器等）、交通控制子系统（信息发布设施、视频检测设施、流量监测设施等）、火灾检测报警子系统、隧道通风控制子系统、隧道照明控制子系统、有线广播子系统以及本地控制子系统等。

监控站（或隧道管理站）、监控分中心、监控总中心监控系统根据建设规模和要求的不同一般由监控中心由计算机网络系统、闭路电视监视系统、控制台及辅助设备等部分组成。

高速公路监控系统主要由信息采集子系统、监控中心及信息提供子系统三大部分组成。

信息采集子系统包括：车辆检测器、气象检测器、紧急电话和巡逻车。

监控中心是高速公路全线路监控系统的最高层即控制中心，主要负责全线路范围内交通情况的监视和控制。

信息提供子系统包括交通标志、标线和信号等，是交通监控管理为汽车用户服务的主要形式。

国内现阶段的监控主要是视频监控。

视频监控主要由以下子系统组成：1.视频摄像子系统，包括摄像机，摄相机镜头，摄像机支架，防护罩，云台，摄像机支柱2.图像串数字系统，主要视频发射机，中继器，接收器，线缆，视频分配器3.输出子系统，包括：监视器，硬盘录像机，延时录像机4.控制子系统，包括云景控制器或控制键盘，副控键盘，矩阵切换器，画面分割器二、收费系统收费系统高速公路收费系统从管理层次一般分为所收费站、收费分中心和收费总中心。

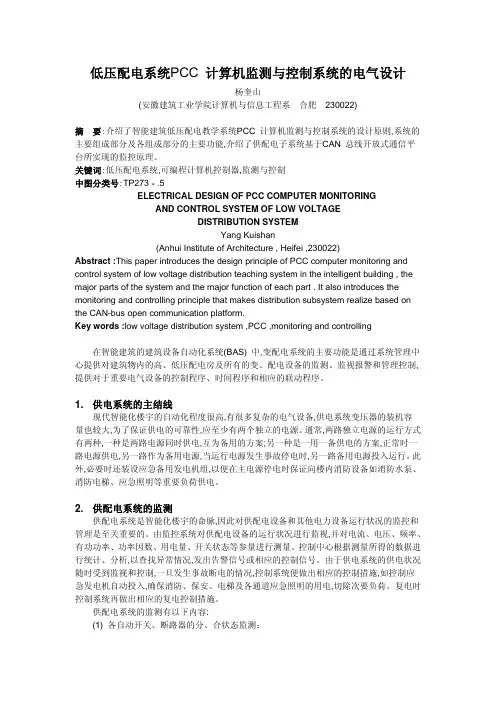

低压配电系统PCC 计算机监测与控制系统的电气设计杨奎山(安徽建筑工业学院计算机与信息工程系 合肥 230022)摘 要:介绍了智能建筑低压配电教学系统PCC 计算机监测与控制系统的设计原则,系统的主要组成部分及各组成部分的主要功能,介绍了供配电子系统基于CAN 总线开放式通信平台所实现的监控原理。

关键词:低压配电系统,可编程计算机控制器,监测与控制中图分类号:TP273 + .5ELECTRICAL DESIGN OF PCC COMPUTER MONITORINGAND CONTROL SYSTEM OF LOW VOLTAGEDISTRIBUTION SYSTEMYang Kuishan(Anhui Institute of Architecture , Heifei ,230022)Abstract :This paper introduces the design principle of PCC computer monitoring and control system of low voltage distribution teaching system in the intelligent building , the major parts of the system and the major function of each part . It also introduces the monitoring and controlling principle that makes distribution subsystem realize based on the CAN-bus open communication platform.Key words :low voltage distribution system ,PCC ,monitoring and controlling在智能建筑的建筑设备自动化系统(BAS) 中,变配电系统的主要功能是通过系统管理中心提供对建筑物内的高、低压配电房及所有的变、配电设备的监测、监视报警和管理控制,提供对于重要电气设备的控制程序、时间程序和相应的联动程序。

供配电系统介绍供配电系统是指用于将电源能量输送到各个用户终端的系统。

它包括了从电源站到用户的输电网络以及在用户端的配电设备。

供配电系统的稳定运行对于现代社会的正常运转至关重要。

本文将首先介绍供配电系统的基本结构和组成，然后详细讨论其各个部分的功能和特点。

结构和组成供配电系统由以下几个部分组成：1.电源站：电源站是供电系统的起始点，它接收来自发电厂的电能，并通过变压器将电压升高以适应输电的需求。

2.输电线路：输电线路负责将电能从电源站输送到各个用户终端。

根据输电的距离和负载容量的不同，输电线路可以分为高压输电线路和低压输电线路。

3.变电站：变电站位于输电线路上，负责将输送的电能进行变压处理，以适应用户终端的需要。

变电站通常还具有保护和监控功能，以确保供电的安全和可靠。

4.配电网络：配电网络是将电能从变电站输送到各个用户终端的网络。

它包括了配电变压器、配电线路和配电设备等组成部分。

5.用户终端：用户终端是供配电系统的最后一环，它将电能供给各个家庭、工业、商业和公共设施等用户。

用户终端通常包括了电表、开关、插座和照明设备等。

功能和特点供配电系统有以下几个主要功能和特点：1.供电稳定性：供配电系统需要保证稳定的电压和频率，以满足用户终端的需求。

为了实现这一点，供配电系统采用了多种措施，如电力调度、电压调节和冗余设计等。

2.远距离输电：供配电系统需要将电能从电源站输送到远离发电厂的用户终端。

为了减小输电过程中的能量损耗，供配电系统采用了高压输电线路和变压器等设备，以降低输电线路的比例材料及绝缘材料需求。

3.安全可靠性：供配电系统需要保证供电的安全和可靠。

为了实现这一点，供配电系统采用了多重保护措施，如过压保护、过流保护和短路保护等。

而配电设备通常还具有自动开关和远程监控等功能，以快速定位和排除故障。

4.节能环保：供配电系统需要考虑能源的消耗和环境的影响。

为了减少能量损耗，供配电系统采用了高效的变压器和输电线路。

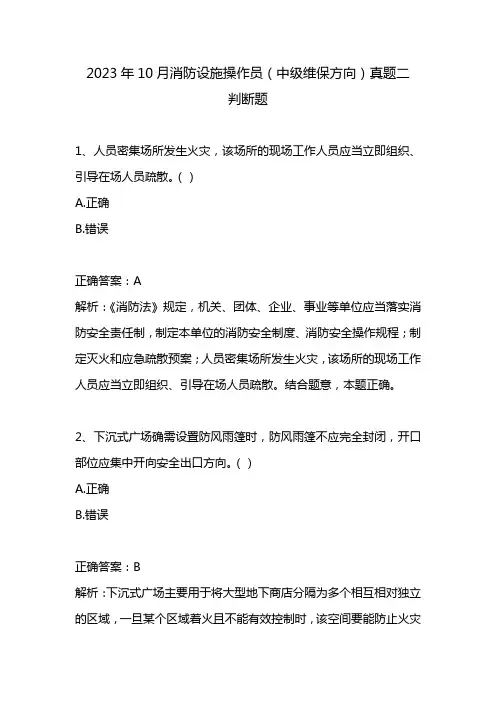

2023年10月消防设施操作员（中级维保方向）真题二判断题1、人员密集场所发生火灾，该场所的现场工作人员应当立即组织、引导在场人员疏散。
