昆明钢铁集团有限责任公司
大红山铁矿扩产1号铜矿带深部150万t/a采矿辅助斜坡道延伸工程
施
工
组
织
设
计
二十三冶建设集团
二00八年一月 目 录
第一部分：施工组织设计
第一章 各部分分项工程的主要施工方法
第一节 工程概况
第二节 施工组织设计编制依据
第三节 施工准备
第四节 各分项工程施工方法
第二章 投入的主要施工机械设备
第一节 拟投入本工程的主要施工机械设备
第二节 主要施工设备进场计划
第三章 劳动力安排计划
第一节 劳动组织形式
第二节 劳动力计划安排
第四章 确保工程质量的技术组织措施
第一节 质量方针与管理目标
第二节 质量保证体系
第三节 质量保证措施
第五章 确保安全生产的技术组织措施
第一节 安全生产方针及管理目标
第二节 安全生产保障体系
第三节 安全生产保证措施
第六章 确保文明施工的技术组织措施
第一节 文明施工管理目标
第二节 文明施工保证措施
第七章 确保工期的技术组织措施
第一节 进度计划安排
第二节 工程进度保证措施
第八章 施工总平面图
第二部分：项目管理机构配备
第一章 工程施工管理体系
第二章 项目管理机构的设置
附表：
一、项目管理机构配备情况表
二、项目经理简历表
三、技术负责人简历表
四、项目管理机构其它辅助资料
第三部分：拟分包项目名称和分包人情况表
第一部分：施工组织设计
第一章 各部分分项工程的主要施工方法
第一节 工程概况
1、 工程简介：
昆钢是云南省的支柱产业之一，大红山铁矿是昆钢集团公司的重要铁矿石原料基地，矿山位于云南省玉溪市新平彝族、傣族自治县戛洒镇。矿区道路平整、各种设施比较完善，往东有公路通往新平县城（87km）、玉溪市（179km），昆明市（282km），往西有公路至楚雄市（178km）、昆明市（344km）。从矿区经新平、玉溪至昆钢本部公路距离260km，至戛洒生活区10.5km，对外交通方便。为满足昆钢发展的需要，在以往矿山建设形成的良好建设条件的基础上进行扩产建设，其中1号铜矿带深部150万t/a采矿是扩产工程的重要组成部分。
第1篇
一、工程概况
项目名称：某矿山井巷工程
工程地点：某省某市某矿山
建设单位：某矿业集团有限公司
施工单位：某建筑工程有限公司
工程规模：主、副井及北翼回风井井筒及旁侧系统工程、主井溜破系统、副井水仓泵房及中央变配电房、辅助斜坡道及中段平巷工程等。
工程类型：矿山井巷工程
开工日期：2023年1月1日
竣工日期：2024年12月31日
二、施工过程记录
1. 施工准备阶段
（1）施工现场平整：根据设计要求，对施工现场进行平整，确保施工场地符合施工条件。
（2）施工图纸会审：组织召开施工图纸会审，明确施工方案、施工工艺、质量要求等。
（3）材料设备采购：根据工程需求，采购井巷工程所需的材料、设备，确保质量合格。
2. 施工阶段
（1）井筒施工：采用钻眼爆破法进行井筒施工，按照设计要求进行钻孔、爆破、出矸等工序。
（2）井底车场及硐室施工：按照设计要求，进行井底车场及硐室的掘进、支护、硐室连接等工序。
（3）主井溜破系统施工：根据设计要求，进行溜破系统的施工，包括溜井、溜槽、破碎机等设备的安装。 （4）副井水仓泵房及中央变配电房施工：按照设计要求，进行水仓泵房及中央变配电房的施工，包括土建、安装、调试等工序。
（5）辅助斜坡道及中段平巷工程施工：根据设计要求，进行辅助斜坡道及中段平巷的施工，包括掘进、支护、连接等工序。
3. 施工验收阶段
（1）施工质量验收：按照施工规范和设计要求，对井巷工程进行质量验收，确保工程质量合格。
（2）工程资料整理：整理施工过程中的各项资料，包括施工记录、检验报告、变更记录等。
（3）工程结算：根据合同约定，进行工程结算，确保工程款及时到位。
三、施工难点及解决方案
1. 施工难点：井筒施工过程中，遇到大断面、复杂地质条件。
解决方案：采用分段掘进、预裂爆破、加固支护等措施，确保井筒施工安全、高效。
2. 施工难点：井底车场及硐室施工过程中，遇到支护难度大、工期紧张。
三山岛金矿西山深部辅助斜坡道大型贯通测量
发布时间：2022-11-11T08:01:02.354Z 来源：《新型城镇化》2022年21期 作者： 谢永东[导读] 三山岛金矿西山深部辅助斜坡道于2020年12月实现了精准贯通，大大改善了-1140m中段的湿热环境，确保了矿山的正常开采。
铜陵有色金属集团铜冠矿山建设股份有限公司 安徽铜陵 244000
摘要：结合实例，从理论上阐述了多井多中段贯通测量方案的可行性，以指导具体工作的实施。
关键词： 大型巷道贯通 误差预计 陀螺定向 三架法控制测量
三山岛金矿西山深部辅助斜坡道于2020年12月实现了精准贯通，大大改善了-1140m中段的湿热环境，确保了矿山的正常开采。
下面主要阐述西山深部辅助斜坡道贯通测量的施工测量方法。
1况及质量要求
1.1 工程概况
三山岛金矿西山深部辅助斜坡道：地面井口标高＋14.14m，底部标高-1140m，该斜坡道由地面施工至-600m后分成两条：一条以-600m斜坡道的测量成果指导-600m平巷和盲竖井的施工以及-1140m中段和-1140m上坡道的施工；一条此成果指导该斜坡道往下施工，并与-1140m上斜坡道贯通。贯通的斜坡道长约5400 m（-600m～-1140m段）。而-1140m盲竖井井口的测量系统是经-600m斜坡道口附近的测量成果经平巷采用全站仪复测导线至盲竖井井口，以指导盲竖井井筒的掘砌安，后通过盲竖井以联系测量方式传递而成的，后以-1140m的联系测量成果（含陀螺定向）经过-1140m平巷通过全站仪导线联测至-1140m上斜坡道口，以指导上斜坡道施工。该斜坡道正常段设计坡度为15%（即8°31′51″），贯通路线长为5769m，是该矿建矿以来首次遇到的最长距离的巷道贯通工程【2】。技术上要求很高，测量系统复杂，工作量大，贯通难度大。
从工程的具体情况来看，该工程预计在距-1140m斜坡道口约265m处贯通。贯通相遇点明显地偏向于斜坡道底部，对贯通精度十分不利。

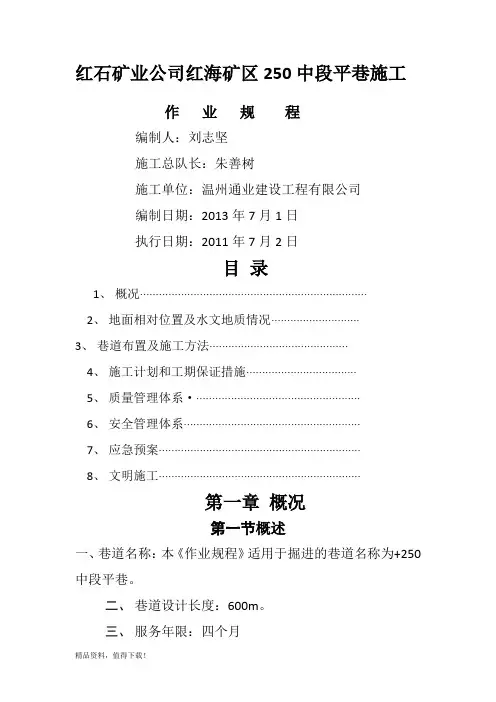

精品资料，值得下载！ 红石矿业公司红海矿区250中段平巷施工
作 业 规 程
编制人：刘志坚
施工总队长：朱善树
施工单位：温州通业建设工程有限公司
编制日期：2013年7月1日
执行日期：2011年7月2日
目 录
1、 概况········································································
2、 地面相对位置及水文地质情况····························
3、 巷道布置及施工方法············································
4、 施工计划和工期保证措施···································
5、 质量管理体系·····················································
6、 安全管理体系························································
7、 应急预案································································
8、 文明施工································································
第一章 概况
第一节概述
一、巷道名称：本《作业规程》适用于掘进的巷道名称为+250中段平巷。
二、 巷道设计长度：600m。
三、 服务年限：四个月
精品资料，值得下载！ 四、 生产规模：5万t/年。
五、 开工日期：2013年月1日。
>六、 竣工日期：2013年12月25日。
二、编制依据
（一）、250中段铜锌银矿5万t/a采矿工程初步设计第一卷；
（二）、本规程以《矿山井巷工程施工及验收规范》（GB213-90）、《金属及非金属矿山安全规程》（GB16423-2006）、《爆破安全规程》（GB6722-2003）、《有色金属矿山井巷工程测量规程》。
