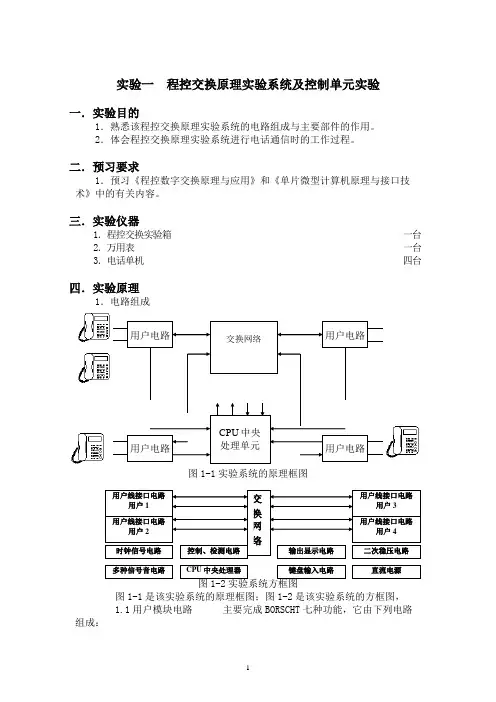

实验一程控交换原理实验系统及控制单元实验一．实验目的1．熟悉该程控交换原理实验系统的电路组成与主要部件的作用。

2．体会程控交换原理实验系统进行电话通信时的工作过程。

二．预习要求1．预习《程控数字交换原理与应用》和《单片微型计算机原理与接口技术》中的有关内容。

三．实验仪器1．程控交换实验箱一台2．万用表一台3．电话单机四台四．实验原理1．电路组成图1-1实验系统的原理框图图1-1是该实验系统的原理框图；图1-2是该实验系统的方框图，1.1用户模块电路主要完成BORSCHT七种功能，它由下列电路组成：1.1.1用户线接口电路1.1.2二\四线变换器1.1.3 PCM编译码电路1.2交换网络系统主要完成空分交换与时分交换两大功能，它由下列电路组成：1.2.1空分交换网络系统1.2.2时分交换网络系统1.3多种信号音电路主要完成各种信号音的产生与发送，它由下列电路组成：1.3.1 450Hz拨号音电路1.3.2忙音发生电路1.3.3回铃音发生电路1.3.4 25Hz振铃信号电路1.4 CPU中央集中控制处理器电路主要完成对系统电路的各种控制，信号检测，号码识别，键盘输入信息，输出显示信息等各种功能：1.4.1键盘输入电路：主要把实验过程中的一些功能通过键盘设置到系统中。

1.4.2显示电路：显示主叫方与被叫方的电话号码，同时显示通话时间。

1.4.3输入输出扩展电路：显示电路与键盘输入电路主要通过该电路进行工作，主要芯片是D8155A，SN74LS240，MC1413。

1.4.4双音多频DTMF接收检测电路：把MT8870DC输出的DTMF四位二进制信号，接收存贮后再送给CPU中央集中控制处理系统。

1.4.5用户状态检测电路：主要识别主、被叫用户的摘挂机状态，送给CPU进行处理。

1.4.6自动交换网络驱动电路：主要实现电话交换通信时，CPU发出命令信息，由此电路实现驱动自动交换网络系统，其核心集成电路为SN74LS374，D8255A，GD74LS373等芯片。

程控交换实验报告篇一：程控交换实验指导书实验系统结构介绍实验系统框图实验一用户线接口模块实验一、实验目的1、全面了解用户线接口电路功能（BORST）的作用及其实现方法；2、通过对用户线接口电路的学习与实验，进一步加深对BORST功能的理解。

二、实验内容1、了解用户模块AM79R70的主要性能与特点；2、熟悉用AM79R70组成的用户线接口电路；3、用示波器分别观测TP301、TP302、TP303在摘挂机时的工作电平。

三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台；4、数字万用表一台。

四、实验步骤1、阅读AM79R70资料和这部分电路，理解这部分电路的工作原理；2、通过电源线接通电源，打开实验箱电源开关，准备好电话机开始实验；3、“甲方一路”接上话机，分别摘机和挂机，在摘机和挂机时用万用表测量TP301,TP302，TP303的电压值；4、“甲方一路”分别摘机和挂机，利用示波器观察TP306的波形。

注意，此时示波器设为直流耦合，探针衰减设为×1；5、通过键盘和液晶显示，选择时分交换方式，“甲方一路”呼叫“甲方二路”，利用示波器观察TP301的波形。

示波器推荐设置：交流耦合，电压因子设为100mV，时基设为500uS。

探头衰减设为×1；6、实验结束，关掉实验箱电源开关，整理实验数据，制作实验报告。

五、实验报告要求1、画出本次实验的电路方框图，叙述其工作过程；2、填表写出TP301,TP302，TP303在摘挂机时的电平，并简述这三个测试点的意义；3、理解AM79R70通过C1、C2两根控制线完成有铃流信号的摘挂机检测和没有铃流信号的摘挂机检测原理。

分别画出主、被叫摘挂机检测的程序流程框图。

信令信号的产生与观测一、实验目的1、了解常用的几种信令信号音和铃流发生器的电路组成和工作过程；2、熟悉这些信号音和铃流信号的技术要求。

二、实验内容1、用万用表测量各测量点拨号音、忙音、回铃音及铃流控制信号的电压；2、用示波器测量各测量点拨号音、忙音、回铃音及铃流控制信号的波形；3、各测量点说明如下：TP04：回铃音信号TP05：铃流控制信号TP06：拨号音信号TP07：忙音信号三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台。
