利用MATLAB设计状态观测器—现代控制理论实验报告

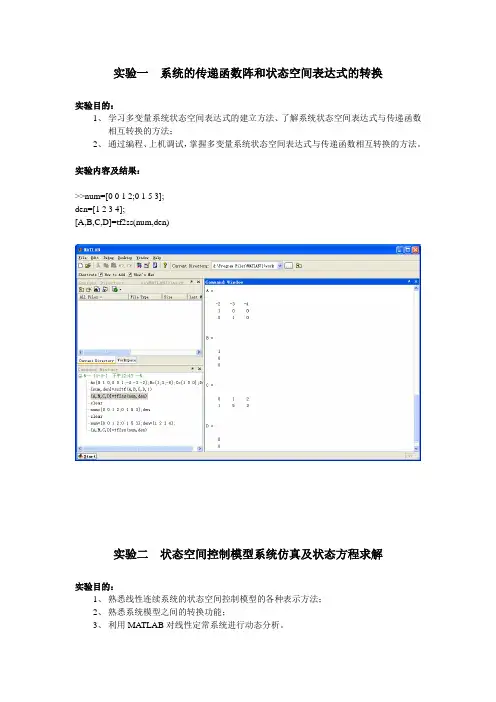

实验一系统的传递函数阵和状态空间表达式的转换实验目的：1、学习多变量系统状态空间表达式的建立方法、了解系统状态空间表达式与传递函数相互转换的方法；2、通过编程、上机调试，掌握多变量系统状态空间表达式与传递函数相互转换的方法。

实验内容及结果：>>num=[0 0 1 2;0 1 5 3];den=[1 2 3 4];[A,B,C,D]=tf2ss(num,den)实验二状态空间控制模型系统仿真及状态方程求解实验目的：1、熟悉线性连续系统的状态空间控制模型的各种表示方法；2、熟悉系统模型之间的转换功能；3、利用MATLAB对线性定常系统进行动态分析。

实验内容及结果（1）>>num=[1 2 1 3]; den=[1 0.5 2 1];sys=tf(num,den);sys1=tf2zp(num,den); sys2=tf2ss(num,den); impulse(sys);step(num,den,t);>>A=[0 1;-10 -5];B=[0;0];D=B;C=[1 0;0 1];x0=[2;1];[y,x,t]=initial(A,B,C,D,x0);plot(t,x(:,1),t,x(:,2))gridtitle('Response to initial condition') xlabel('Time(sec)')ylabel('x1,x2')text(0.55,1.15,'x1')text(0.4,-2.9,'x2')>>A=[-1 -1;6.5 0]; B=[1 1;1 0];C=[1 0;0 1];D=[0 0;0 0];step(A,B,C,D)(4)思考>>A=[0 -2;1 -3];B=[2;0];C=[1 0];x0=[1;1];U=1;[t,x]=ode45(@solve_state_fun,[0 10],x0,[],A,B,U); plot(t,x(:,1),t,x(:,2));gridtitle('Response to initial condition')xlabel('Time(sec)')ylabel('x1,x2')text(0.55,1.15,'x1')text(0.4,-2.9,'x2')实验三系统能控性、能观性的判别实验目的:1、系统的能控性和能观测性的判别方法、系统的能控性和能观测性的分解；2、了解MATLAB中的相应的函数。

本科实验报告课程名称：现代控制理论实验项目：状态反馈和状态观测器的设计实验地点：中区机房专业班级：自动化学号：学生姓名：指导教师：年月日现代控制理论基础一、实验目的（1）熟悉和掌握极点配置的原理。

（2）熟悉和掌握观测器设计的原理。

（3）通过实验验证理论的正确性。

（4）分析仿真结果和理论计算的结果。

二、实验要求（1）根据所给被控系统和性能指标要求设计状态反馈阵K。

（2）根据所给被控系统和性能指标要求设计状态观测器阵L。

（3）在计算机上进行分布仿真。

（4）如果结果不能满足要求，分析原因并重复上述步骤。

三、实验内容（一）、状态反馈状态反馈是将系统的状态变量乘以相应的反馈系数，然后反馈到输入端与参考输入叠加形成控制作为受控系统的控制输入，采用状态反馈不但可以实现闭环系统的极点任意配置，而且也是实现解耦和构成线性最优调节器的主要手段。

1.全部极点配置给定控制系统的状态空间模型，则经常希望引入某种控制器，使得该系统的闭环极点移动到某个指定位置，因为在很多情况下系统的极点位置会决定系统的动态性能。

假设系统的状态空间表达式为（1）其中 n m C r n B n n A ⨯⨯⨯::;:;: 引入状态反馈，使进入该系统的信号为Kx r u -=（2）式中r 为系统的外部参考输入，K 为n n ⨯矩阵. 可得状态反馈闭环系统的状态空间表达式为（3）可以证明，若给定系统是完全能控的，则可以通过状态反馈实现系统的闭环极点进行任意配置。

假定单变量系统的n 个希望极点为λ1,λ2, …λn, 则可以求出期望的闭环特征方程为=)(*s f (s-λ1)(s-λ2)…(s-λn)=n n n a s a s +++-Λ11这是状态反馈阵K 可根据下式求得K=[])(100*1A f U c -Λ（4）式中[]bA Ab b U n c 1-=Λ，)(*A f是将系统期望的闭环特征方程式中的s 换成系统矩阵A 后的矩阵多项式。

例1已知系统的状态方程为u x x ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=•111101101112 采用状态反馈，将系统的极点配置到-1，-2，-3，求状态反馈阵K..其实，在MATLAB的控制系统工具箱中就提供了单变量系统极点配置函数acker(),该函数的调用格式为K=acker(A,b,p)式中，p为给定的极点，K为状态反馈阵。

《现代控制理论基础》实验报告学生姓名郑棉育学号201311632226所在专业自动化所在班级1132指导教师张冰实验一 状态空间控制模型系统仿真及状态方程求解[实验目的]1、熟悉线性定常离散与连续线性性系统的状态空间控制模型的各种表示方法。

2、熟悉系统模型之间的转换功能。

3、利用MATLAB 对线性定常系统进行动态分析 [实验内容]1、给定系统125.032)(2323++++++=s s s s s s s G ，求系统的零极点增益模型和状态空间模型，并求其单位脉冲响应及单位阶跃响应。

实验结果如下： 1、 零极点增益模型：>> num=[1 2 1 3];den=[1 0.5 2 1]; >> [Z,P,K]=tf2zp(num,den)2、 状态空间模型：>> num=[1 2 1 3];den=[1 0.5 2 1];[A,B,C,D]=tf2ss(num,den)3、单位脉冲响应程序及曲线>> num=[1 2 1 3];den=[1 0.5 2 1];>> impulse(num,den);4、单位阶跃响应程序及曲线>> num=[1 2 1 3];den=[1 0.5 2 1];step(num,den);实验二 状态反馈及状态观测器的设计[实验目的]1、熟悉状态反馈矩阵的求法。

2、熟悉状态观测器设计方法。

[实验内容]1、 某控制系统的状态方程描述如下：[]242471,0001,01000010000124503510=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡----=C B A 通过状态反馈使系统的闭环极点配置在P=[-30，-1.2,-2.4±4i]位置上,求出状态反馈阵K,并绘制出配置后系统的时间响应曲线。

解：实验程序如下运行结果如下配置后系统的时间响应曲线：5、 考虑下面的状态方程模型：[]0,001,10000,100008.20980010==⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=D C B A要求选出合适的参数状态观测器(设观测器极点为op=[-100;-102;-103])。

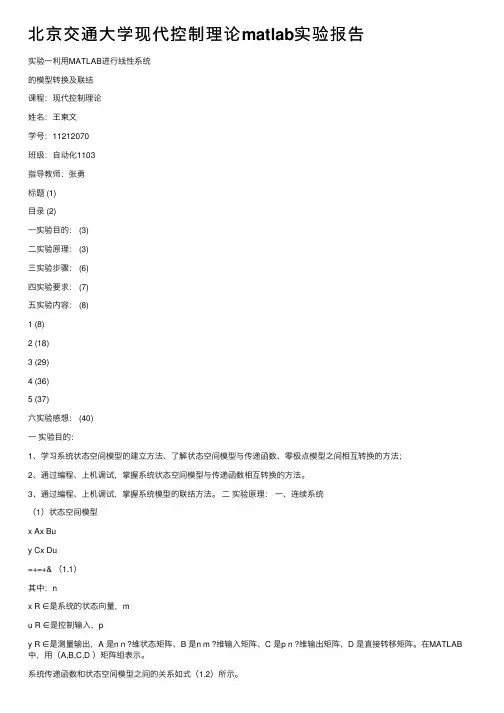

北京交通⼤学现代控制理论matlab实验报告实验⼀利⽤MATLAB进⾏线性系统的模型转换及联结课程：现代控制理论姓名：王柬⽂学号：11212070班级：⾃动化1103指导教师：张勇标题 (1)⽬录 (2)⼀实验⽬的： (3)⼆实验原理： (3)三实验步骤： (6)四实验要求： (7)五实验内容： (8)1 (8)2 (18)3 (29)4 (36)5 (37)六实验感想： (40)⼀实验⽬的：1、学习系统状态空间模型的建⽴⽅法、了解状态空间模型与传递函数、零极点模型之间相互转换的⽅法；2、通过编程、上机调试，掌握系统状态空间模型与传递函数相互转换的⽅法。

3、通过编程、上机调试，掌握系统模型的联结⽅法。

⼆实验原理：⼀、连续系统（1）状态空间模型x Ax Buy Cx Du=+=+& （1.1）其中：nx R ∈是系统的状态向量，mu R ∈是控制输⼊，py R ∈是测量输出，A 是n n ?维状态矩阵、B 是n m ?维输⼊矩阵、C 是p n ?维输出矩阵、D 是直接转移矩阵。

在MATLAB 中，⽤（A,B,C,D ）矩阵组表⽰。

系统传递函数和状态空间模型之间的关系如式（1.2）所⽰。

1()()G s C sI A B D -=-+ （1.2）（2）传递函数模型11101110()(),()m m m m n n n n b s b s b s b num s H s m n den s a s a s a s a ----++++==≤++++L L 在MATLAB 中，直接⽤分⼦/分母的系数表⽰1010[,,,][,,,]m m n n num b b b den a a a --==L L（3）零极点增益模型1212()()()()()()()m n s z s z s z H s ks p s p s p ---=---L L在MATLAB 中，⽤[z, p, k]⽮量组表⽰，即1212[,,,];[,,,];[];m n z z z z p p p p k k ===L L ⼆、离散系统（1）传递函数模型11101110()m m m m n n n n b z b z b z b H z a z a z a z a ----++++=++++L L （2）零极点增益模型1212()()()()()()()m n z z z z z z H z kz p z p z p ---=---L L（3）状态空间模型(1)()()()()()x k Ax k Bu k y k Cx k Du k +=+=+三、三种模型间的转换表⽰状态空间模型和传递函数的MATLAB 函数。

现代控制理论实验指导书实验一：线性系统状态空间分析1、模型转换图1、模型转换示意图及所用命令传递函数一般形式：)()(11101110n m a s a s a s a b s b s b s b s G n n n n m m m m ≤++++++++=----MATLAB 表示为：G=tf(num,den)，其中num,den 分别是上式中分子，分母系数矩阵。

零极点形式：∏∏==--=n i j mi i ps z s K s G 11)()()( MATLAB 表示为：G=zpk(Z,P,K)，其中 Z ，P ，K 分别表示上式中的零点矩阵，极点矩阵和增益。

传递函数向状态空间转换：[A,B,C,D] = TF2SS(NUM,DEN)；状态空间转换向传递函数：[NUM,DEN] = SS2TF(A,B,C,D,iu)---iu 表示对系统的第iu 个输入量求传递函数；对单输入iu 为1;验证教材P438页的例9-6。

求P512的9-6题的状态空间描述。

>> A=[0 1;0 -2];>> B=[1 0;0 1];>> C=[1 0;0 1];>> D=[0 0;0 0];>> [NUM,DEN] = ss2tf(A,B,C,D,1)NUM =0 1 20 0 0DEN =1 2 0>> [NUM,DEN] = ss2tf(A,B,C,D,2)NUM =0 0 10 1 0DEN =1 2 0给出的结果是正确的，是没有约分过的形式P512 9-6>> [A,B,C,D]=tf2ss([1 6 8],[1 4 3])A =-4 -31 0B =1C =2 5D =12、状态方程求解单位阶跃输入作用下的状态响应：G=ss(A,B,C,D);[y,t,x]=step(G);plot(t,x). 零输入响应[y,t,x]=initial(G,x0)其中，x0为状态初值。

现代控制理论实验报告姓名：班级:学号：目录一．实验设备二．实验目的三．实验步骤一、实验设备PC计算机1台,MATLAB软件1套。

二、实验目的1。

学习系统状态空间表达式的建立方法、了解系统状态空间表达式与传递函数相互转换的方法；2。

通过编程、上机调试、掌握系统状态空间表达式与传递函数相互转换方法;3。

学习MATLAB的使用方法。

三、实验步骤1、根据所给系统的结构图写出死循环系统的传递函数，若K=10，T=0。

1时阶跃输出下的系统输出响应,并采用MATLAB编程.2、在MATLAB接口下调试程序，并检查是否运行正确.3、给出定二阶系统结构图:图为二阶系统结构图（1）求二阶系统的闭环循环传递函数ɸ(s ）=)(1)(s G s G +=K S TS K++2（2)若K=10，T=0。

1，仿真给出阶跃下的系统输出响应把K T 代入方程得Φ（S)= =1）MATLAB 命令得出的系统响应曲线在MATLAB 上输入下列指令：〉> num=［100]；>> den=［1，10，100]；>> step （num,den)程序运行后显示的时域动态响应曲线（如图2)图为 时域动态响应曲线2）、用进行Simulink 进行仿真启动Simulink并打开一个空白的模块编辑窗口,画出所需模块,并给出正确参数，将画出的所有模块链接起来（如图1）,构成一个原系统的框图描述(如图3）.选择仿真控制参数，启动仿真过程。

仿真结果示波器显示如图4。

图3二阶系统的Simulink(仿真）图4仿真结果示波器显示（仿真输出）（3) 调整比例系数K，使之从零开始增加。

同时，观察仿真曲线的变化,并给出过阻尼、临界、欠阻尼的条件。

当K=0时的仿真曲线当K=1时的仿真曲线当K=2.5时的仿真曲线当K=3。

5时的仿真曲线当K=4时的仿真曲线根据调整比例系数K，使之从零开始增加，同时观察仿真曲线的变化，得出以下结论；过阻尼的条件：K>2.5时；临界阻尼条件：K=2.5时；欠阻尼的条件：K<2。

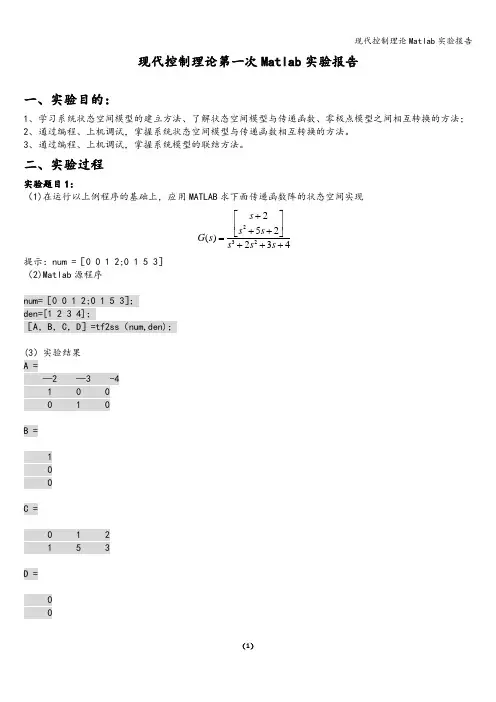

现代控制理论第一次Matlab 实验报告一、实验目的：1、学习系统状态空间模型的建立方法、了解状态空间模型与传递函数、零极点模型之间相互转换的方法；2、通过编程、上机调试，掌握系统状态空间模型与传递函数相互转换的方法。

3、通过编程、上机调试，掌握系统模型的联结方法。

二、实验过程实验题目1：（1)在运行以上例程序的基础上，应用MATLAB 求下面传递函数阵的状态空间实现232252()234s s s G s s s s +⎡⎤⎢⎥++⎣⎦=+++ 提示：num =［0 0 1 2;0 1 5 3］（2)Matlab 源程序num=［0 0 1 2;0 1 5 3］；den=[1 2 3 4]；［A ，B ，C ，D ］=tf2ss （num,den)；(3）实验结果 A =—2 —3 -4 1 0 00 1 0B =1C =0 1 21 5 3D =实验题目2：（1）一个双输入双输出系统112233412311022711353x x x x u x x -⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-⎣⎦⎣⎦⎣⎦⎣⎦11223120011x y x y x ⎡⎤⎡⎤⎡⎤⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎢⎥⎣⎦求出此模型的能控标准型和能观标准型.提示：写出两个子系统的传递函数模型,进而求出这两个传递函数模型的能控标准型实现或能观标准型实现,讨论是否能通过子系统的能控标准型实现或能观标准型实现求出原来系统的能控标准型和能观标准型。

（2）Matlab 源程序A=［4 1 -2;1 0 2；1 -1 3];B=[3 1；2 7；5 3]；C=［1 2 0;0 1 1]；D=[0 0;0 0]；[num1,den1］=ss2tf （A,B ，C ，D,1);[num2，den2］=ss2tf(A ，B,C,D,2)；（3）实验结果：num1 =0 7。

0000 -19。

0000 —36。

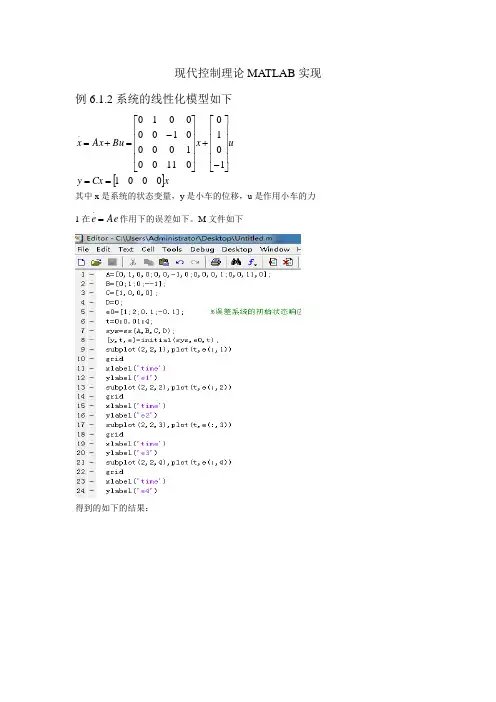

现代控制理论MATLAB 实现例6.1.2系统的线性化模型如下[]xCx y ux Bu Ax x 0001101001100100001000010.==⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-=+=其中x 是系统的状态变量，y 是小车的位移，u 是作用小车的力 1在Ae e =.作用下的误差如下。

M 文件如下得到的如下的结果：设计一个状态观测器，使得观测器极点是10,10,322,3224321-=-=+-=+-=u u j u j u解 观测器模型如下Ly Bu x LC A x++-=~.)(~运行如下m 文件状态估计的误差状态方程为：e LC A e )(.-=以下进一步通过仿真来检验观测器的效果，取初始误差向量为[]Te 1.01.021)0(-=执行如下m 文件状态估计的误差曲线如下降维观测器的题：例6,3,2考虑系统Cxy Bu Ax x =+=.其中，[]001,100,6116100010=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=C B A 设计一个具有极点u1=-10,u2=-10,的降维的观测器。

因此降阶观测器的增益矩阵是L=[]T514,具有期望极点的降阶观测器为u y w w ⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡--+⎥⎦⎤⎢⎣⎡---=10260191616114~.~跟踪控制器的设计例5.4.1已知被控对象的状态空间模型为[]xy u x x 21104310.=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡--= 设计状态反馈控制器，使得闭环极点为-4和-5，和跟踪控制器。

并讨论闭环系统的稳态性能。

可以知道能稳定跟踪先判断是否能稳定跟踪可以得到如下的结果00.511.522.530.20.40.60.811.21.4time(sec)O u t p u t最优控制的习题例7.2.2考虑以下状态空间模型的描述的系统：其中⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=100,92735100010B A系统的性能指标J 定义为 ⎰∞+=)(t T T d Ru u Qx x J其中，[]1,100010001=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=R Q 设计最优状态反馈控制器，并检验最优闭环系统对初始状态[]Tx 001)0(=的响应。

.现代控制理论实验报告组员：院系：信息工程学院专业：指导老师：年月日实验1 系统的传递函数阵和状态空间表达式的转换[实验要求]应用MATLAB 对系统仿照[例1.2]编程，求系统的A 、B 、C 、阵；然后再仿照[例1.3]进行验证。

并写出实验报告。

[实验目的]1、学习多变量系统状态空间表达式的建立方法、了解系统状态空间表达式与传递函数相互转换的方法；2、通过编程、上机调试，掌握多变量系统状态空间表达式与传递函数相互转换方法。

[实验内容]1 设系统的模型如式(1.1)示。

p m n R y R u R x DCx y Bu Ax x ∈∈∈⎩⎨⎧+=+= (1.1)其中A 为n ×n 维系数矩阵、B 为n ×m 维输入矩阵 C 为p ×n 维输出矩阵，D 为传递阵，一般情况下为0，只有n 和m 维数相同时，D=1。

系统的传递函数阵和状态空间表达式之间的关系如式(1.2)示。

D B A SI C s den s num s G +-==-1)()()(()( (1.2)式(1.2)中，)(s num 表示传递函数阵的分子阵，其维数是p ×m ；)(s den 表示传递函数阵的按s 降幂排列的分母。

2 实验步骤① 根据所给系统的传递函数或（A 、B 、C 阵），依据系统的传递函数阵和状态空间表达式之间的关系如式(1.2)，采用MATLA 的file.m 编程。

注意：ss2tf 和tf2ss 是互为逆转换的指令；② 在MATLA 界面下调试程序，并检查是否运行正确。

③ [1.1] 已知SISO 系统的状态空间表达式为(1.3)，求系统的传递函数。

,2010050010000100001043214321u x x x x x x x x ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡ []⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=43210001x x x x y (1.3)程序:A=[0 1 0 0;0 0 -1 0;0 0 0 1;0 0 5 0]; B=[0;1;0;-2]; C=[1 0 0 0]; D=0;[num,den]=ss2tf(A,B,C,D,1)程序运行结果:num =0 -0.0000 1.0000 -0.0000 -3.0000 den =1.0000 0 -5.0000 0 0从程序运行结果得到:系统的传递函数为:24253)(ss s S G --= ④ [1.2] 从系统的传递函数式求状态空间表达式。

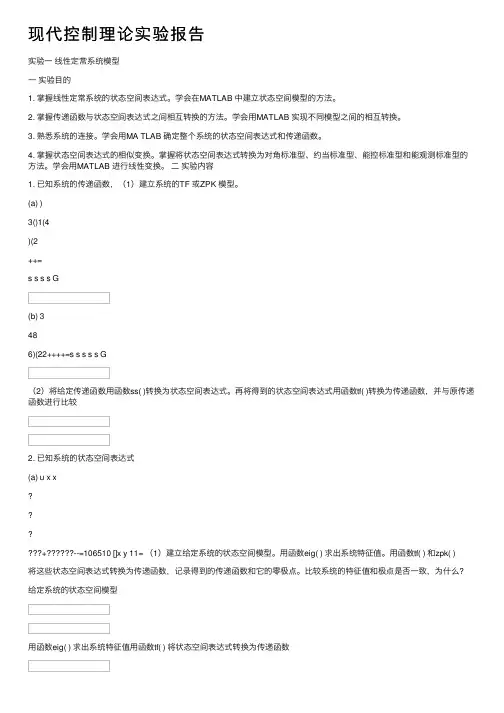

现代控制理论实验报告实验⼀线性定常系统模型⼀实验⽬的1. 掌握线性定常系统的状态空间表达式。

学会在MATLAB 中建⽴状态空间模型的⽅法。

2. 掌握传递函数与状态空间表达式之间相互转换的⽅法。

学会⽤MATLAB 实现不同模型之间的相互转换。

3. 熟悉系统的连接。

学会⽤MA TLAB 确定整个系统的状态空间表达式和传递函数。

4. 掌握状态空间表达式的相似变换。

掌握将状态空间表达式转换为对⾓标准型、约当标准型、能控标准型和能观测标准型的⽅法。

学会⽤MATLAB 进⾏线性变换。

⼆实验内容1. 已知系统的传递函数，（1）建⽴系统的TF 或ZPK 模型。

(a) )3()1(4)(2++=s s s s G(b) 3486)(22++++=s s s s s G（2）将给定传递函数⽤函数ss( )转换为状态空间表达式。

再将得到的状态空间表达式⽤函数tf( )转换为传递函数，并与原传递函数进⾏⽐较2. 已知系统的状态空间表达式(a) u x x+--=106510 []x y 11= （1）建⽴给定系统的状态空间模型。

⽤函数eig( ) 求出系统特征值。

⽤函数tf( ) 和zpk( )将这些状态空间表达式转换为传递函数，记录得到的传递函数和它的零极点。

⽐较系统的特征值和极点是否⼀致，为什么?给定系统的状态空间模型⽤函数eig( ) 求出系统特征值⽤函数tf( ) 将状态空间表达式转换为传递函数⽤函数zpk( ) 将状态空间表达式转换为传递函数(b) u x x ??+---=7126712203010 []111=y 给定系统的状态空间模型⽤函数tf( ) 和zpk( )将状态空间表达式转换为传递函数实验⼆线性定常系统状态⽅程的解⼀、实验⽬的1. 掌握状态转移矩阵的概念。

学会⽤MA TLAB 求解状态转移矩阵。

2. 掌握线性系统状态⽅程解的结构。

学会⽤MATLAB 求解线性定常系统的状态响应和输出响应，并绘制相应曲线。

现代控制理论实验指导书实验一：线性系统状态空间分析1、模型转换图1、模型转换示意图及所用命令传递函数一般形式：)()(1111110nmasasasabsbsbsbsGnnnnmmmm≤++++++++=----MATLAB表示为：G=tf(num,den)，其中num,den分别是上式中分子，分母系数矩阵。

零极点形式：∏∏==--=nijmiipszsKsG11)()()(MATLAB表示为：G=zpk(Z,P,K)，其中Z，P，K分别表示上式中的零点矩阵，极点矩阵和增益。

传递函数向状态空间转换：[A,B,C,D] = TF2SS(NUM,DEN)；状态空间转换向传递函数：[NUM,DEN] = SS2TF(A,B,C,D,iu)---iu表示对系统的第iu个输入量求传递函数；对单输入iu为1;验证教材P438页的例9-6。

求P512的9-6题的状态空间描述。

>> A=[0 1;0 -2];>> B=[1 0;0 1];>> C=[1 0;0 1];>> D=[0 0;0 0];>> [NUM,DEN] = ss2tf(A,B,C,D,1)NUM =0 1 20 0 0DEN =1 2 0>> [NUM,DEN] = ss2tf(A,B,C,D,2)NUM =0 0 10 1 0DEN =1 2 0给出的结果是正确的，是没有约分过的形式P512 9-6>> [A,B,C,D]=tf2ss([1 6 8],[1 4 3])A =-4 -31 0B =1C =2 5D =12、状态方程求解单位阶跃输入作用下的状态响应：G=ss(A,B,C,D);[y,t,x]=step(G);plot(t,x).零输入响应[y,t,x]=initial(G,x0)其中，x0为状态初值。

验证P435的例9-4，P437的例9-5。

9-4A=[0 1;-2 -3];B=[0;0];C=[0 0];D=[0];G=ss(A,B,C,D);[y,t,x]=initial(G,[1;2]);plot(t,x)（设初始状态为[1 ;2]）零输入响应00.20.40.60.81 1.2 1.4 1.6 1.82-1-0.50.511.529-5零输入响应A=[0 1;-2 -3];B=[0;1];C=[0 0];D=[0];G=ss(A,B,C,D);[y,t,x]=initial(G,[1;2]);plot(t,x)00.20.40.60.81 1.2 1.4 1.6 1.82-1-0.50.511.52零状态响应，阶跃信号激励下>> A=[0 1;-2 -3];B=[0;1];C=[0 0];D=[0];>> G=ss(A,B,C,D);[y,t,x]=step(G);plot(t,x)00.20.40.60.81 1.2 1.4 1.6 1.8200.050.10.150.20.250.30.350.4总响应>> A=[0 1;-2 -3];B=[0;1];C=[0 0];D=[0];G=ss(A,B,C,D);[y1,t1,x1]=step(G);[y2,t2,x2]=initial(G,[1;2]);>> x=x1+x2;>> plot(t1,x)00.20.40.60.81 1.2 1.4 1.6 1.82-0.500.511.523、系统可控性和可观测性可控性判断：首先求可控性矩阵：co=ctrb(A ，B)。

现代控制理论实验报告(四)实验四 系统设计：状态观测器的设计一、实验目的1． 了解和掌握状态观测器的基本特点。

2． 设计状态完全可观测器。

二、实验要求设计一个状态观测器。

三、实验设备1． 计算机1台2． MATLAB6.X 软件1套四、实验原理说明设系统的模型如式(3－1)示。

pmnR y Ru Rx DCx y Bu Ax x ∈∈∈⎩⎨⎧+=+= (3－1)系统状态观测器包括全阶观测器和降阶观测器。

设计全阶状态观测器的条件是系统状态完全能观。

全阶状态观测器的方程为：Bu y K z C K A zz z ++-=)( (3－2) 五、实验步骤1． 在MA TLA 界面下调试[例3.1]程序，并检查是否运行正确。

[例3.1]：⎥⎦⎤⎢⎣⎡--=1210A ， ⎥⎦⎤⎢⎣⎡=10B ， []01=C (3－3)首先验证系统是状态完全能观的，设状态观测器的增益阵为K z =[k1 k2]T根据题义编程: A=[0 1;-2 -1]; B=[0;1];C=[1 0]; D=0;[num,den]=ss2tf(A,B,C,D,1); %求出原系统特征多相式 denf=[1 6 9]; %希望的极点的特征多相式 k1=den(:,2)-denf(:,2) %计算k1=d1-a1 k2=den(:,3)-denf(:,3) %计算k2=d2-a2程序运行结果:k1 =-5 k2 =-7所以，状态观测器的增益阵为K z =[k1 k2]T =[-5 –7]T 。

则状态观测器的方程为u y z z Bu y K z C K A zz z ⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡--+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡-=++-=10751375)(21六、实验要求已知系数阵A 、B 、和C 阵分别如式(3－4)示,设计全阶状态观测器，要求状态观测器的极点为[-1 -2 -3]上⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=234100010A ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=631B []001=C (3－4)设计全阶状态观测器，要求状态观测器的极点为[-1 -2 -3]。

实验1：用MATLAB 语言对状态空间模型进行分析一．实验目的：1.掌握状态方程和输出方程输入语句G=ss(A,B,C,D)的用法2.求状态方程的解3.判断系统的能控性与能观性4.判断系统的稳定性二．实验原理：1．掌握状态方程和输出方程输入语句G=ss(A,B,C,D)的用法对于线性时不变系统来说，其状态方程为⎩⎨⎧+=+=Du Cx y Bu Ax x在Matlab 下只需将各系数矩阵输到工作空间即可。

调用格式： G=ss(A,B,C,D)例1． 双输入双输出系统的状态方程表示为u x x ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--=112501327204123526134021, x y ⎥⎦⎤⎢⎣⎡=10221200该状态方程可以由下面语句输入到MATLAB 工作空间去。

A=[1,2,0,4;3,-1,6,2;5,3,2,1;4,0,-2,7];B=[2,3;1,0;5,2;1,1];C=[0,0,2,1;2,2,0,1];D=zeros(2,2);G=ss(A,B,C,D)2.矩阵eAt 的数值计算在Matlab 中,给定矩阵A 和时间t 的值,计算矩阵指数e At的值可以直接采用基本矩阵函数expm()。

Matlab 的expm()函数采用帕德(Pade)逼近法计算矩阵指数e At ,精度高,数值稳定性好。

expm()函数的主要调用格式为：Y = expm(X)其中,X 为输入的需计算矩阵指数的矩阵,Y 为计算的结果。

例2.（1）试在Matlab 中计算矩阵0123A ⎡⎤=⎢⎥--⎣⎦ 的矩阵指数e At 。

syms tA=[0 1；-1 -3]；eAt=expm(A*t)（2）求在t=0.3时的矩阵指数e At 的值。

A=[0 1；-1 -3]；eAt=expm(A*t)t=0.3 ;eAt03=expm(A*t)3.求状态方程的解例3.已知SISO 系统的状态方程为[]01323011xx u y x ⎡⎤⎡⎤=+⎢⎥⎢⎥--⎣⎦⎣⎦=（选作）（1）0u =，()101x ⎡⎤=⎢⎥-⎣⎦，求当t=0.5时系统的矩阵指数及状态响应； 矩阵指数：A=[0,1;-2,-3]; expm(A*0.5)状态响应：x0=[1;-1];x=expm(A*0.5)*x0（选作）（2）1()u t =，()000x ⎡⎤=⎢⎥⎣⎦，绘制系统的状态响应及输出响应曲线； 程序： A=[0,1;-2,-3];B=[3;0];C=[1,1];D=0;G=ss(A,B,C,D);[y,t,x]=step(G);figure(1);plot(t,x) ; %状态响应：figure(2);plot(t,y);%输出响应：（选作）（3）1cos 3t u e t -=+，()000x ⎡⎤=⎢⎥⎣⎦，绘制系统的状态响应及输出响应曲线； 程序：A=[0,1;-2,-3];B=[3;0];C=[1,1];D=0;t=[0:.04:4];u=1+exp(-t).*cos(3*t);G=ss(A,B,C,D);[y,t,x]=lsim(G,u,t);figure(1);plot(t,x) %状态响应：figure(2);plot(t,y) %输出响应：（选作）（4）0u =，()102x ⎡⎤=⎢⎥⎣⎦，绘制系统的状态响应及输出响应曲线； 程序：A=[0,1;-2,-3];B=[3;0];C=[1,1];D=0;t=[0:.04:7];u=0;x0=[1;2];G=ss(A,B,C,D);[y,t,x]=initial(G,x0,t);figure(1);plot(t,x) %状态响应：figure(2);plot(t,y)%输出响应：（5）在余弦输入信号和初始状态()101x ⎡⎤=⎢⎥⎣⎦下的状态响应曲线。

现代控制理论实验报告学院：机电学院学号:XXXXX姓名：XXXXX班级：XXXX实验一 系统的传递函数阵和状态空间表达式的转换一、实验目的1.熟悉线性系统的数学模型、模型转换。

2.了解MATLAB 中相应的函数 二、实验内容及步骤 1.给定系统的传递函数为1503913.403618)(23++++=s s s s s G 要求（1）将其用Matlab 表达；（2）生成状态空间模型。

2.在Matlab 中建立如下离散系统的传递函数模型y (k + 2) +5y (k +1) +6y (k ) = u (k + 2) + 2u (k +1) +u (k ) 3.在Matlab 中建立如下传递函数阵的Matlab 模型⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+++++++++++=726611632256512)(2322s s s s s s s s s s s s G 4.给定系统的模型为)4.0)(25)(15()2(18)(++++=s s s s s G求（1）将其用Matlab 表达；（2）生成状态空间模型。

5.给定系统的状态方程系数矩阵如下：[]0,360180,001,0100011601384.40==⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=D C B A用Matlab 将其以状态空间模型表示出来。

6.输入零极点函数模型，零点z=1,-2;极点p=-1,2,-3 增益k=1；求相应的传递函数模型、状态空间模型。

三、实验结果及分析 1. 程序代码如下：num = [18 36];den = [1 40.3 391 150]; tf(num,den) ss(tf(num,den))Transfer function:18 s + 36----------------------------s^3 + 40.3 s^2 + 391 s + 150a =x1 x2 x3x1 -40.3 -24.44 -2.344x2 16 0 0x3 0 4 0b =u1x1 1x2 0x3 0c =x1 x2 x3y1 0 1.125 0.5625d =u1y1 0Continuous-time model.2.2.程序代码如下：num=[1 2 1];den=[1 5 6];tf(num,den,-1)运行结果：Transfer function:z^2 + 2 z + 1-------------z^2 + 5 z + 6Sampling time: unspecified3.程序代码如下：num={[1 2 1],[1 5];[2 3],[6]};den={[1 5 6],[1 2];[1 6 11 6],[2 7]};tf(num,den)Transfer function from input 1 to output...s^2 + 2 s + 1#1: -------------s^2 + 5 s + 62 s + 3#2: ----------------------s^3 + 6 s^2 + 11 s + 6Transfer function from input 2 to output...s + 5#1: -----s + 26#2: -------2 s + 74. 程序代码如下：sys=zpk(-2,[-15 -25 -0.4],18)ss(sys)运行结果：1）Zero/pole/gain:18 (s+2)---------------------(s+15) (s+25) (s+0.4)2）a =x1 x2 x3x1 -0.4 1.265 0x2 0 -15 1x3 0 0 -25b =u1x1 0x2 0x3 8c =x1 x2 x3y1 2.846 2.25 0d =u1y1 0Continuous-time model.5.程序代码如下：A=[-40.4 -138 -160;1 0 0;0 1 0];B=[1 0 0]';C=[0 18 360];D=0;ss(A,B,C,D)运行结果：a =x1 x2 x3x1 -40.4 -138 -160x2 1 0 0x3 0 1 0b =u1x1 1x2 0x3 0c =x1 x2 x3y1 0 18 360d =u1y1 0Continuous-time model.6. 程序代码如下：sys=zpk([1 -2],[-1 2 -3],1) tf(sys)ss((sys)运行结果：Zero/pole/gain:(s-1) (s+2)-----------------(s+1) (s+3) (s-2)Transfer function:s^2 + s - 2---------------------s^3 + 2 s^2 - 5 s - 6a =x1 x2 x3x1 -1 2.828 1.414x2 0 2 2x3 0 0 -3b =u1x1 0x2 0x3 2c =x1 x2 x3y1 -0.7071 1 0.5d =u1y1 0Continuous-time model.四、实验总结本次实验主要是熟悉利用matlab建立线性系统数学模型以及模型间的相应转换（如状态空间、传递函数模型等）、并了解matlab中相应函数的使用，如tf、ss、zp2ss、ss2tf等。

现代控制理论状态反馈和状态观测器的设计实验报告本次实验是关于现代控制理论中状态反馈与状态观测器的设计与实现。

本次实验采用MATLAB进行模拟与仿真，并通过实验数据进行验证。

一、实验目的1、学习状态反馈控制的概念、设计方法及其在实际工程中的应用。

3、掌握MATLAB软件的使用方法。

二、实验原理1、状态反馈控制状态反馈控制是指将系统状态作为反馈控制的输出，通过对状态反馈控制器参数的设计，使系统的状态响应满足一定的性能指标。

状态反馈控制的设计步骤如下：(1) 确定系统的状态方程，即确定系统的状态矢量、状态方程矩阵和输出矩阵；(2) 设计状态反馈控制器的反馈矩阵，即确定反馈增益矩阵K；(3) 检验状态反馈控制器性能是否满足要求。

2、状态观测器(1) 确定系统的状态方程；(2) 设计观测器的状态估计矩阵和输出矩阵；(3) 检验观测器的状态估计精度是否符合标准。

三、实验内容将简谐信号加入单个质点振动系统，并对状态反馈控制器和状态观测器进行设计与实现。

具体实验步骤如下：1、建立系统状态方程：（1）根据系统的物理特性可得单自由度振动系统的运动方程为：m¨+kx=0（2）考虑到系统存在误差、干扰等因素，引入干扰项，得到系统状态方程：（3）得到系统状态方程为：（1）观察系统状态方程，可以发现系统状态量只存在于 m 行 m 到 m 行 n 之间，而控制量只存在于 m 行 1 到 m 行 n 之间，满足可控性条件。

（2）本次实验并未给出状态变量的全部信息，只给出了系统的一维输出，因此需要设计状态反馈器。

（3）我们采用极点配置法进行状态反馈器设计。

采用 MATLAB 工具箱函数，计算出极点：(4) 根据极点求解反馈矩阵，得到状态反馈增益矩阵K：（1）通过矩阵计算得到系统的可观性矩阵：（2）由若干个实测输出建立观测器，可将观测器矩阵与可观测性矩阵组合成 Hankel 矩阵，求解出状态观测器系数矩阵：（3）根据系统的状态方程和输出方程，设计观测方程和状态估计方程，如下：4、调试控制器和观测器（1）经过上述设计步骤，将反馈矩阵和观测矩阵带入 MATLAB 工具箱函数进行仿真。

河南工业大学《现代控制理论》实验报告一、实验题目状态反馈控制器设计二、实验目的1. 掌握状态反馈和输出反馈的概念及性质。

2. 掌握利用状态反馈进行极点配置的方法。

学会用MATLAB 求解状态反馈矩阵。

3. 掌握状态观测器的设计方法。

学会用MATLAB 设计状态观测器。

4. 熟悉分离定理，学会设计带有状态观测器的状态反馈系统。

三、实验过程及结果1. 已知系统u x x ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=111100020003 []x y 3333.02667.04.0=(1) 求解系统的零点、极点和传递函数，并判断系统的能控性和能观测性。

传递函数模型：A=[-03 0 0;0 2 0;0 0 -1];B=[1;1;1];C=[0.4 0.2667 0.3333];Gss=ss(A,B,C,0);Gtf=tf(Gss)零极点的求解： [z p k]=zpkdata(Gss,’v’)能控性判断：Uc=ctrb(A,B)求秩rank(Uc)满秩，可知系统可控能观性判断：Vo=obsv(A,C)求秩rank(Vo)满秩，可知系统可观(2) 分别选取K=[0 3 0]，K=[1 3 2]，K=[0 16 /3 –1/3]为状态反馈矩阵，求解闭环系统的零点、极点和传递函数，判断闭环系统的能控性和能观测性。

它们是否发生改变?为什么？K=[0 3 0]为状态反馈矩阵:K=[0 3 0];A1=A-B*K;Gss1=ss(A1,B,C,0);[z p k]=zpkdata(Gss1,’v’)零极点:传递函数：Gtf1=tf(Gss1)能控标准型：Uc1=ctrb(A1,B)求秩rank(Uc1)满秩，可知系统能控能观标准型：Vo1=obsv(A1,C)求秩rank(Vo1)满秩，可知系统能观K=[1 3 2]为状态反馈矩阵：K=[1 3 2];A2=A-B*K;Gss2=ss(A2,B,C,0); [z p k]=zpkdata(Gss2,’v’)零极点：传递函数：Gtf2=tf(Gss2)能控标准型：Uc2=ctrb(A2,B)求秩rank(Uc2)满秩，可知系统能控能观标准型：Vo2=obsv(A2,C)求秩rank(Vo2)满秩，可知系统能观K=[0 16 /3 –1/3]为状态反馈矩阵：K=[0 16/3 -1/3];A3=A-B*K;Gss3=ss(A3,B,C,0); [z p k]=zpkdata(Gss3,’v’)零极点：传递函数：Gtf3=tf(Gss3)能控标准型：Uc3=ctrb(A3,B)求秩rank(Uc3)满秩，可知系统能控能观标准型：Vo3=obsv(A3,C)求秩rank(Vo3)满秩，可知系统可观状态反馈矩阵并不改变系统的能控性，因为他们的能控判别矩阵同秩状态反馈矩阵有可能改变系统的能观性，因为引入状态反馈后分子多项式不变，即零点保持不变，但是分母多项式的系数因为K的不同而不同，有可能是零极点对消破化系统能观性(3)任选三个输出反馈矩阵，求解闭环系统的零点、极点和传递函数，并判断系统的能控性和能观测性。

河南工业大学现代控制理论实验报告姓名：朱建勇班级：自动1306学号： 0601现代控制理论实验报告专业: 自动化 班级: 自动1306 姓名: 朱建勇 学号: 0601 成绩评定:一、实验题目：线性系统状态空间表达式的建立以及线性变换二、实验目的1. 掌握线性定常系统的状态空间表达式。

学会在MATLAB 中建立状态空间模型的方法。

2. 掌握传递函数与状态空间表达式之间相互转换的方法。

学会用MATLAB 实现不同模型之间的相互转换。

3. 熟悉系统的连接。

学会用MATLAB 确定整个系统的状态空间表达式和传递函数。

4. 掌握状态空间表达式的相似变换。

掌握将状态空间表达式转换为对角标准型、约当标准型、能控标准型和能观测标准型的方法。

学会用MATLAB 进行线性变换。

三、实验仪器个人笔记本电脑 Matlab R2014a 软件四、实验内容1. 已知系统的传递函数 (a) )3()1(4)(2++=s s s s G(b) 3486)(22++++=s s s s s G(c) 61161)(232+++++=z z z z z z G（1）建立系统的TF 或ZPK 模型。

（2）将给定传递函数用函数ss( )转换为状态空间表达式。

再将得到的状态空间表达式用函数tf( )转换为传递函数，并与原传递函数进行比较。

（3）将给定传递函数用函数jordants( )转换为对角标准型或约当标准型。

再将得到的对角标准型或约当标准型用函数tf( )转换为传递函数，并与原传递函数进行比较。

（4）将给定传递函数用函数ctrlts( )转换为能控标准型和能观测标准型。

再将得到的能控标准型和能观测标准型用函数tf( )转换为传递函数，并与原传递函数进行比较。

v1.0 可编辑可修改2. 已知系统的状态空间表达式(a) u x x⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡--=106510 []x y 11=(b) u x x ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=7126712203010 []111=y (c) u x x ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=357213********* []x y 101=(d) u x x ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=011310301100 []x y 210-= （1）建立给定系统的状态空间模型。
