(完整版)电力系统继电保护复习题新

  • 格式：doc
  • 大小：2.20 MB
  • 文档页数：31

1 绪论 1.1 填空题 1. 电力系统继电保护应满足(选择性) (速动性) (灵敏性) (可靠性)四个基本要求。 2. 电力系统发生故障后，总伴随有电流(增大)电压(减小)线路始端测量阻抗的( 减小)电压与电流之间相位角(变化)。 3. 电力系统发生故障时，继电保护装置应(切除故障)，电力系统不正常运行时，继电保护装置一般应( 跳闸)。 4. 电力系统切除故障时的时间包括( 继电保护的动作时间 )时间和(断路器跳闸 )的时间。 5. 继电保护灵敏性指其对( 其保护范围内 )发生故障或不正常工作状态的反应能力。 6. 继电保护装置一般由( 测量部分 )、( 逻辑部分 ) 和( 执行部分 )组成。 7. 继电保护装置的测量部分是由被保护元件的( 被保护对象输入有关的电气量 )与保护的( 已给的整定值 )进行比较。

1.2 选择题 1. 我国继电保护技术发展过了五个阶段，其发展顺序是( C ) A机电型 晶体管型 整流型 集成电路型 微机型 B机电型 整流型 集成电路型 晶体管型 微机型 C机电型 整流型 晶体管型 集成电路型 微机型

2. 电力系统最危险的故障( 三相短路 ) 3. 电力系统短路时最严重的后果是( C ) A电弧使故障设备损坏 B使用户的正常工作遭到破坏 C破坏电力系统运行的稳定性 4. 继电保护的灵敏度系数K1m要求( C ) A K1m<1 B K1m=1 C K1m>1

线路保护一般装设两套，它们是(一套为主保护，另一套为后备保护)

1.3 问答题 1. 继电保护装置在电力系统中的所起的作用是什么？ a.自动、迅速、有选择性地将故障元件从系统中切除，使故障元件免于继续遭到破坏，恢复无故障部分正常工作。 b.反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。 2. 继电保护装置通过那些环节完成预定的保护功能，各环节的作用是什么？ (1)测量部分:从被保护对象输入有关的电气量作为保护动作的判据，并与已给的整定值进行比较，判断保护是否动作。 (2)逻辑部分:使保护装置按一定的逻辑关系工作，确定是否应该使断路器跳闸或发出信号，是否延时等。 (3)执行部分:完成保护装置所担负的任务。 3. 后备保护的作用是什么？阐述远后备保护和近后备保护各自的优缺点。 （1）对被保护范围内的故障，能迅速的有选择性加以切除，以保证系统中其它非故障部分继续运行。 （2）远：断路器拒动时，仍然能切除故障。动作失去选择性，切除故障时间长。 （3）近：动作仍具选择性，切除故障时间短。断路器拒动时，无法切除故障。 电网的电流保护 1.4 填空题 1. 瞬时电流速断保护的保护范围随( 运行方式 )和( 故障类型 )而变。 2. 瞬时电流速断保护的保护范围在被保护线路(始)端，在( 最小 )运行方式下，保护范围最小。 3. 本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的( 电流速断)保护的保护范围，故只需带( 0.5s )延时即保证选择性。 4. 线路装设过电流保护一般是为了作本线路的( 主保护和近后备保护 )及作相邻下一条线路的( 远后备保护 )。 5. 为使过电流保护在正常运行时不动作，其动作电流应大于( 最大负荷电流 )，为使过电流保护在外部故障切除后可靠返回，其返回电流应大于(最大负荷电流) 6. 为保证选择性，过电流保护的动作时限应按( 阶梯 )原则整定，越靠近电源处的保护，动作时限越( 长 )。 7. 在三段式电流保护中，电流Ⅰ段又称为 电流速断 保护，电流Ⅱ段又称为限时电流速断保护，电流Ⅲ段又称为定时限过电流 保护，并且由电流Ⅱ段联合工作构成本线路的( 主保护 )。 8. 装有三段式电流保护的线路，其首端故障时一般瞬时电流速断保护动作，末端故障时一般限时电流速断保护动作。 9. 三段式电流保护中，最灵敏的是第( Ⅲ )段，因为( )。 10. 已知返回系数reK，可靠系数relK，自启动系数ssK，最大负荷电流maxLI，三段

式电流保护Ⅲ段的整定电流IIIsetI = ( )。根据整定公式，为了保护动作的可靠性，要求返回系数reK = ( 0.85 )。 11. 在双侧电源网络中，方向性电流保护是利用判别短路功率的( 方向 )或电流、电压之间的( 相位角 )关系，判别放生故障的方向。 12. 为了减少和消除死区，功率方向继电器通常采用( 90°)接线方式，习惯上采用90ko，称为功率方向继电器的( 内角 )，要使功率方向继电器在各种 相间短路请况下均能动作，应满足( 30°＜α＜ 60° )。当加入继电器电流端子上的电流为CI时，加入继电器的端子电压是( Uab )；当加入继电器电流端子上的电流为BI时，加入继电器的端子电压是( UCA )。 13. 采用90°接线方式的LG-11型功率方向继电器，其内角30o时，该继电器的灵敏角sen为 -30°,该继电器用于线路阻抗角k为 60°的线路上最灵敏。 14. 双侧电源网络中的限时电流速断保护，当分支电路中有电源时，要考虑( )的影响，当分支电路为一并联的线路时，要考虑( )的影响，因此在整定值中引入一个( )。 15. 中性点直接接地电网发生接地短路时，零序电流的大小和分布主要取决于变压器接地中性点的( 零序阻抗 )和( 送电线路的零序阻抗 )。 16. 中性点直接接地电网发生单相接地短路时，零序电压最高值应在( 故障点 )处，最低值在( 变压器接地中性点 )处。 17. 中性点直接接地电网中，零序保护的零序电流可以从( )取得，零序电压可以从( )取得。 18. 三段式零序电流保护由瞬时零序电流速断保护、( 限时零序电流速断 )保护和( 零序过电流 )保护组成。 19. 零序电流速断保护与反应相间短路的电流速断保护比较，其保护区( 广 )，而且( 没有死区 )；其灵敏性( 高 )、动作时限( 短 )。 20. 中性点经消弧线圈接地根据补偿程度可分为( 完全补偿 )、( 欠补偿 ) 和( 过补

偿 )三种方式，实际应用中都采用( 过补偿 )方式，其中LCCIIPI称为( 过补偿度 )，一般取P = ( 5%~10% )。 1.5 选择题 1. 电流速断保护的动作电流应大于( A ) A 被保护线路末端短路时的最大短路电流 B. 线路的最大负载电流 C. 相邻下一段路末端短路时的最大短路电流 2. 电流速断保护的保护范围在( C )运行方式下最小 A. 最大 B. 正常 C. 最小 3. 双侧电源线路中的电流速断保护为提高灵敏性，方向元件应装在( B ) A. 动作电流大的一侧 B. 动作电流小的一侧 C. 两侧 4. 若装有定时限过电流保护的线路，其末端变电所木线上有三条出线，各自的过电流保护动作时限分别为1.5s、0.5s、1s，则该线路过电流保护的时限应该定为( B ) A. 1.5S B.2S C. 3.5S 5. 定时限过电流保护的动作电流需要考虑返回系数，是为了( B) A.提高保护的灵敏性 B.外部故障切除后保护可靠返回 C.解决选择性 6. 装有三段式电流保护的线路，当线路末端短路时，一般由( B)动作切除故障 A.瞬时电流速断保护 B.限时电流速断保护 C.定时限过电流保护 7. 三段式电流保护中灵敏性最好的是(C) A.I 段 B.Ⅱ段 C.Ⅲ段 8. 三段式电流保护中，保护范围最小的是( A ) A.Ⅰ段 B.Ⅱ段 C.Ⅲ段 9. 有一段线路，拟定采用两段式电流保护，一般采用三段式电流保护中的(C ) A.Ⅰ、Ⅱ段 B.Ⅰ、Ⅲ段 C.Ⅱ、Ⅲ段 10. 双侧电源线路的过电流保护加方向元件是为了( A ) A.解决选择性 B.提高灵敏性 C.提高可靠性 11. 双侧电源电网中，母线两侧方向过电流保护的方向元件当(A )可以省略 A该保护的时限较长时 B该保护的时限较短时 C两侧保护的时限相等时 12. 考虑助增电流的影响，在整定电流保护Ⅱ段的动作阻抗时，分支系数应取( A ) A大于1，并取可能的最小值 B大于1，并取可能的最大值 C小于1，并取可能的最小值 13. 在中性点直接接地电网中，发生单相接地短路时，故障点零序电流和零序电压的相位关系是( A ) A电流超前电压约90度 B电压超前电流约90度 C电压电流同相位

1.6 问答题 1. 什么是系统最大运行方式和最小运行方式？ 对每一套保护装置来讲，通过该保护装置的短路电流为最大(保护安装处到系统等效电源之间的系统等效阻抗最小,即Zs=Zs.min)的方式，称为系统最大运行方式。 短路电流为最小(系统等值阻抗Zs最大,即Zs=Zs.max)的方式，则称为系统最小运行方式。 在最大运行方式下，三相短路时，通过保护装置的短路电流为最大。 而在最小运行方式下，两相短路时，通过保护装置的短路电流为最小。

2. 什么是“动作电流”、“返回电流”和“返回系数”，过电流继电器的返回系数过高和过低各有何缺点？ 返回电流与起动电流的比值称为继电器的返回系数

3. 电流Ⅰ段和Ⅱ段联合工作时，依靠什么环节保证保护动作的选择性？依靠什么环节保证动作的灵敏性？ 阶段式电流保护：电流速断保护 限时电流速断保护 定时限过电流保护 答：电流速断保护的动作电流必须按照躲开本线路末端的最大短路电流来整定，即考电流整 定值保证选择性。这样，它将不能保护线路全长，而只能保护线路全长的一部分，灵敏度不 够。限时电流速断的整定值低于电流速断保护的动作短路，按躲开下级线路电流速断保护的 最大动作范围来整定，提高了保护动作的灵敏性，但是为了保证下级线路短路时不误动，增 加一个时限阶段的延时，在下级线路故障时由下级的电流速断保护切除故障，保证它的选择性。

电流速断和限时电流速断相配合保护线路全长，速断范围内的故障由速断保护快速切 除，速断范围外的故障则必须由限时电流速断保护切除。速断保护的速动性好，但动作值高、 灵敏性差；限时电流速断保护的动作值低、灵敏度高但需要 0.3~0.6s 的延时才能动作。速 断和限时速断保护的配合，既保证了动作的灵敏

性，也能够满足速动性的要求。

合集下载

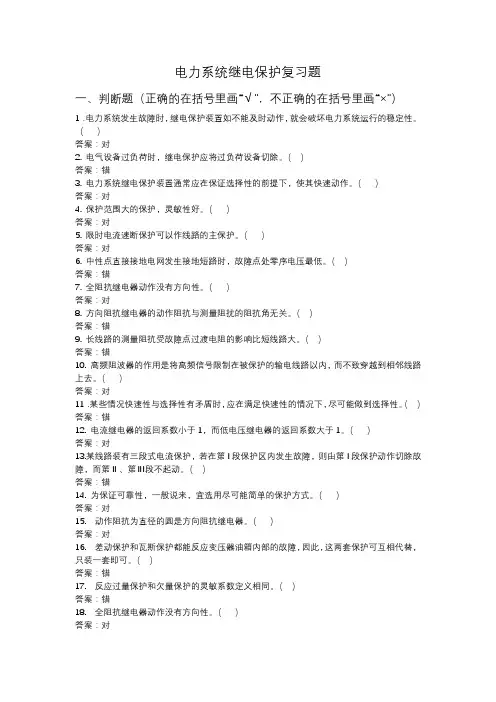

电力系统继电保护复习题

电力系统继电保护复习题

电力系统继电保护复习题一、判断题（正确的在括号里画“√”，不正确的在括号里画“×”）1．电力系统发生故障时，继电保护装置如不能及时动作，就会破坏电力系统运行的稳定性。

（）答案：对2. 电气设备过负荷时，继电保护应将过负荷设备切除。

（）答案：错3. 电力系统继电保护装置通常应在保证选择性的前提下，使其快速动作。

（）答案：对4. 保护范围大的保护，灵敏性好。

（）答案：对5. 限时电流速断保护可以作线路的主保护。

（）答案：对6. 中性点直接接地电网发生接地短路时，故障点处零序电压最低。

（）答案：错7. 全阻抗继电器动作没有方向性。

（）答案：对8. 方向阻抗继电器的动作阻抗与测量阻扰的阻抗角无关。

（）答案：错9. 长线路的测量阻抗受故障点过渡电阻的影响比短线路大。

（）答案：错10. 高频阻波器的作用是将高频信号限制在被保护的输电线路以内，而不致穿越到相邻线路上去。

（）答案：对11．某些情况快速性与选择性有矛盾时，应在满足快速性的情况下，尽可能做到选择性。

（）答案：错12. 电流继电器的返回系数小于1，而低电压继电器的返回系数大于1。

（）答案：对13.某线路装有三段式电流保护，若在第I段保护区内发生故障，则由第I段保护动作切除故障，而第Ⅱ、第Ⅲ段不起动。

（）答案：错14. 为保证可靠性，一般说来，宜选用尽可能简单的保护方式。

（）答案：对15. 动作阻抗为直径的圆是方向阻抗继电器。

（）答案：对16. 差动保护和瓦斯保护都能反应变压器油箱内部的故障，因此，这两套保护可互相代替，只装一套即可。

（）答案：错17. 反应过量保护和欠量保护的灵敏系数定义相同。

（）答案：错18. 全阻抗继电器动作没有方向性。

（）答案：对19. 对于反应电流升高而动作的电流保护来讲，能使该保护装置起动的最小电流称为保护装置的动作电流。

（）答案：对20.发电机过负荷保护只用一个电流继电器，是因为发电机极少出现三相过负荷。

（）答案：对21.某些情况速动性与选择性有矛盾时，应在满足速动性的情况下，尽可能做到选择性。

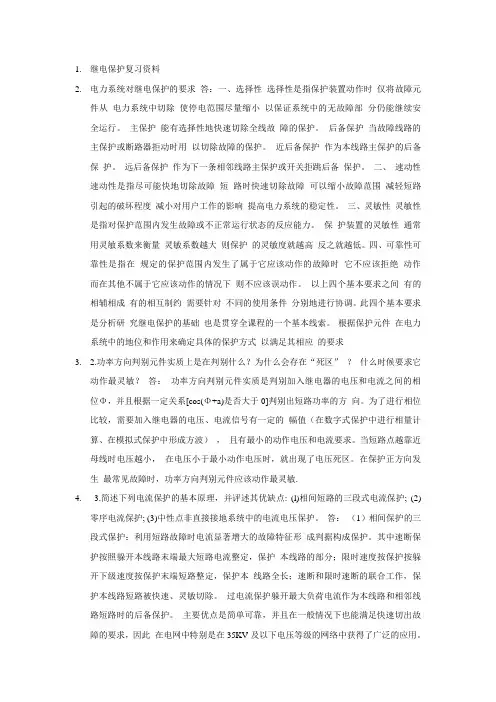

电力系统 继电保护最全复习题.

电力系统 继电保护最全复习题.

1.继电保护复习资料2.电力系统对继电保护的要求答：一、选择性选择性是指保护装置动作时仅将故障元件从电力系统中切除使停电范围尽量缩小以保证系统中的无故障部分仍能继续安全运行。

主保护能有选择性地快速切除全线故障的保护。

后备保护当故障线路的主保护或断路器拒动时用以切除故障的保护。

近后备保护作为本线路主保护的后备保护。

远后备保护作为下一条相邻线路主保护或开关拒跳后备保护。

二、速动性速动性是指尽可能快地切除故障短路时快速切除故障可以缩小故障范围减轻短路引起的破坏程度减小对用户工作的影响提高电力系统的稳定性。

三、灵敏性灵敏性是指对保护范围内发生故障或不正常运行状态的反应能力。

保护装置的灵敏性通常用灵敏系数来衡量灵敏系数越大则保护的灵敏度就越高反之就越低。

四、可靠性可靠性是指在规定的保护范围内发生了属于它应该动作的故障时它不应该拒绝动作而在其他不属于它应该动作的情况下则不应该误动作。

以上四个基本要求之间有的相辅相成有的相互制约需要针对不同的使用条件分别地进行协调。

此四个基本要求是分析研究继电保护的基础也是贯穿全课程的一个基本线索。

根据保护元件在电力系统中的地位和作用来确定具体的保护方式以满足其相应的要求3. 2.功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？答：功率方向判别元件实质是判别加入继电器的电压和电流之间的相位Φ，并且根据一定关系[cos(Φ+a)是否大于0]判别出短路功率的方向。

为了进行相位比较，需要加入继电器的电压、电流信号有一定的幅值（在数字式保护中进行相量计算、在模拟式保护中形成方波），且有最小的动作电压和电流要求。

当短路点越靠近母线时电压越小，在电压小于最小动作电压时，就出现了电压死区。

在保护正方向发生最常见故障时，功率方向判别元件应该动作最灵敏.4. 3.简述下列电流保护的基本原理，并评述其优缺点: (l)相间短路的三段式电流保护; (2)零序电流保护; (3)中性点非直接接地系统中的电流电压保护。

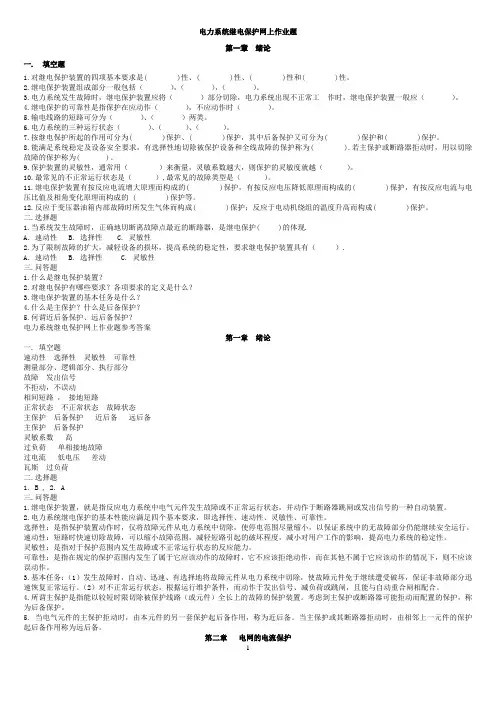

(完整版)电力系统继电保护题目-答案
