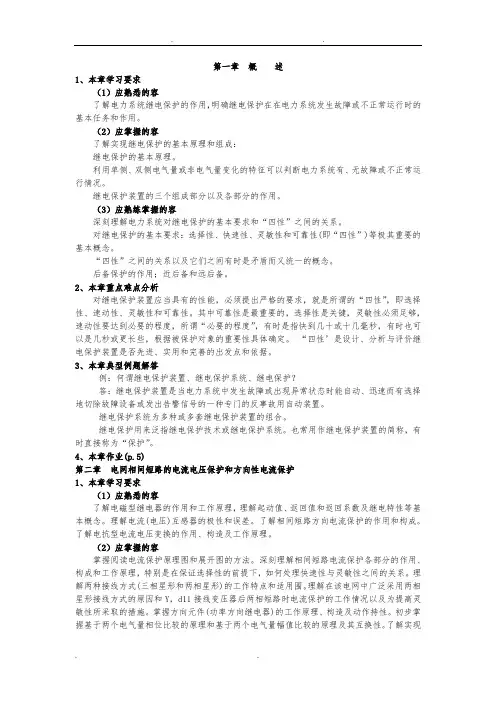

第一章概述1、本章学习要求（1）应熟悉的内容了解电力系统继电保护的作用，明确继电保护在在电力系统发生故障或不正常运行时的基本任务和作用。
（2）应掌握的内容了解实现继电保护的基本原理和组成：继电保护的基本原理。
利用单侧、双侧电气量或非电气量变化的特征可以判断电力系统有、无故障或不正常运行情况。
继电保护装置的三个组成部分以及各部分的作用。
（3）应熟练掌握的内容深刻理解电力系统对继电保护的基本要求和“四性”之间的关系。
对继电保护的基本要求：选择性、快速性、灵敏性和可靠性(即“四性”)等极其重要的基本概念。
“四性”之间的关系以及它们之间有时是矛盾而又统一的概念。
后备保护的作用；近后备和远后备。
2、本章重点难点分析对继电保护装置应当具有的性能，必须提出严格的要求，就是所谓的“四性”，即选择性、速动性、灵敏性和可靠性。
其中可靠性是最重要的，选择性是关键，灵敏性必须足够，速动性要达到必要的程度，所谓“必要的程度”，有时是指快到几十或十几毫秒，有时也可以是几秒或更长些，根据被保护对象的重要性具体确定。
“四性’是设计、分析与评价继电保护装置是否先进、实用和完善的出发点和依据。
3、本章典型例题解答例：何谓继电保护装置、继电保护系统、继电保护？答：继电保护装置是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。
继电保护系统为多种或多套继电保护装置的组合。
继电保护用来泛指继电保护技术或继电保护系统。
也常用作继电保护装置的简称，有时直接称为“保护”。
4、本章作业(p.5)第二章电网相间短路的电流电压保护和方向性电流保护1、本章学习要求（1）应熟悉的内容了解电磁型继电器的作用和工作原理，理解起动值、返回值和返回系数及继电特性等基本概念。
理解电流(电压)互感器的极性和误差。
了解相间短路方向电流保护的作用和构成。
了解电抗型电流电压变换的作用、构造及工作原理。
（2）应掌握的内容掌握阅读电流保护原理图和展开图的方法。
![电力系统继电保护(张保会)资料.[优质ppt]](https://img.taocdn.com/s1/m/72db074210a6f524ccbf858e.png)
电力系统继电保护原理培训教材1. 简介电力系统继电保护是电力系统中保障设备平安运行和电能供给的重要组成局部。
本教材旨在为电力系统继电保护原理的学习提供指导和帮助，涵盖了根本原理、主要设备以及常见故障处理等内容。
2. 根本原理2.1 电力系统继电保护的定义电力系统继电保护是指在电路故障发生时，通过电力保护装置对故障点进行保护和解除，以保证电力系统设备的平安和电能的正常供给。
2.2 继电保护的分类根据保护功能的不同，继电保护可分为过流保护、差动保护、接地保护、跳闸保护等。
2.3 继电保护装置的组成继电保护装置主要由电流互感器、电压互感器、测量元件、比拟元件、判别元件和输出元件等局部组成。
3. 主要设备3.1 电流互感器电流互感器是一种用于测量电路中电流的装置，常见的有电流互感器、闭口电流互感器和分合闸电流互感器等。
3.2 电压互感器电压互感器用于测量电路中的电压值，常见的有单相电压互感器和三相电压互感器。
3.3 测量元件测量元件是继电保护装置中用于测量电路参数的元件，包括电流测量元件和电压测量元件。
3.4 比拟元件比拟元件用于对测量值与设定值进行比拟，当测量值超过设定值时，产生警告或触发保护动作。
3.5 判别元件判别元件用于对故障的类型进行识别和判断，以便采取相应的保护动作。
3.6 输出元件输出元件用于实现保护动作，常见的包括继电器、触发器等。
4. 常见故障处理4.1 过流保护的处理过流保护是电力系统中最常见的保护方式，对于过流保护的实际应用，需要根据具体情况进行参数设置和故障处理。
4.2 差动保护的处理差动保护主要用于对电力系统中的发电机、变压器等设备进行保护。
在实际应用中，需要注意差动保护的选择和参数设置。
4.3 接地保护的处理接地保护是对电力系统中接地故障进行保护的重要手段，常见的接地故障有接地短路和接地过电流等。
4.4 跳闸保护的处理跳闸保护是电力系统中发生故障时进行的紧急措施，跳闸保护设备主要包括断路器和隔离开关等。
第一章概述1、本章学习要求（1）应熟悉的容了解电力系统继电保护的作用，明确继电保护在在电力系统发生故障或不正常运行时的基本任务和作用。
（2）应掌握的容了解实现继电保护的基本原理和组成：继电保护的基本原理。
利用单侧、双侧电气量或非电气量变化的特征可以判断电力系统有、无故障或不正常运行情况。
继电保护装置的三个组成部分以及各部分的作用。
（3）应熟练掌握的容深刻理解电力系统对继电保护的基本要求和“四性”之间的关系。
对继电保护的基本要求：选择性、快速性、灵敏性和可靠性(即“四性”)等极其重要的基本概念。
“四性”之间的关系以及它们之间有时是矛盾而又统一的概念。
后备保护的作用；近后备和远后备。
2、本章重点难点分析对继电保护装置应当具有的性能，必须提出严格的要求，就是所谓的“四性”，即选择性、速动性、灵敏性和可靠性。
其中可靠性是最重要的，选择性是关键，灵敏性必须足够，速动性要达到必要的程度，所谓“必要的程度”，有时是指快到几十或十几毫秒，有时也可以是几秒或更长些，根据被保护对象的重要性具体确定。
“四性’是设计、分析与评价继电保护装置是否先进、实用和完善的出发点和依据。
3、本章典型例题解答例：何谓继电保护装置、继电保护系统、继电保护？答：继电保护装置是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。
继电保护系统为多种或多套继电保护装置的组合。
继电保护用来泛指继电保护技术或继电保护系统。
也常用作继电保护装置的简称，有时直接称为“保护”。
4、本章作业(p.5)第二章电网相间短路的电流电压保护和方向性电流保护1、本章学习要求（1）应熟悉的容了解电磁型继电器的作用和工作原理，理解起动值、返回值和返回系数及继电特性等基本概念。
理解电流(电压)互感器的极性和误差。
了解相间短路方向电流保护的作用和构成。
了解电抗型电流电压变换的作用、构造及工作原理。
（2）应掌握的容掌握阅读电流保护原理图和展开图的方法。
电力系统继电保护讲义1. 引言电力系统的继电保护是保障电力系统安全、稳定运行的重要组成部分。
在电力系统中，继电保护设备通过监测电力系统中的异常情况并采取相应的保护动作来实现对系统的保护。
本讲义将介绍电力系统继电保护的基本原理、常用设备和工作原理。
2. 继电保护基本原理继电保护的基本原理是通过检测电力系统中的异常电流、电压等参数，并与保护设置的阈值进行比较，当参数超过阈值时触发保护动作。
继电保护通过可靠的电气连接和灵敏的保护设备来实现对电力系统的保护。
3.1. 电流继电器电流继电器是一种常用的保护设备，用于检测电力系统中的电流异常情况。
电流继电器通过电流互感器将电流信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当电流超过设定值时触发保护动作。
3.2. 电压继电器电压继电器用于检测电力系统中的电压异常情况。
电压继电器通过电压互感器将电压信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当电压超过设定值时触发保护动作。
频率继电器用于检测电力系统中的频率异常情况。
频率继电器通过频率传感器将频率信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当频率超过设定值时触发保护动作。
3.4. 相位继电器相位继电器用于检测电力系统中的相位异常情况。
相位继电器通过相位传感器将相位信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当相位超过设定值时触发保护动作。
3.5. 故障录波器故障录波器用于记录电力系统中的故障事件，方便后续的故障分析和处理。
故障录波器通过记录电力系统中的电流、电压等参数，并存储为波形数据，可以提供给保护工程师进行分析。
4. 继电保护工作原理继电保护工作原理是继电保护设备按照一定的逻辑关系进行工作。
继电保护设备将电力系统中的参数信号与设定值进行比较，并根据逻辑关系判断是否触发保护动作。
继电保护设备通常采用可编程逻辑控制器（PLC）或微处理器来实现逻辑运算和保护动作。

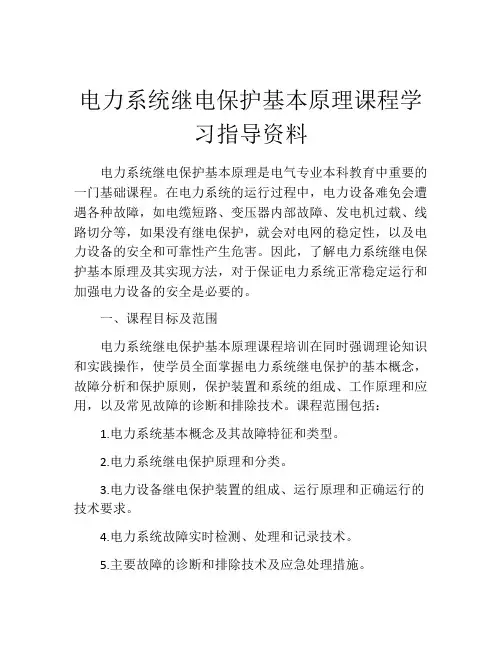

(电力行业)电力系统继电保护基本原理课程学习指导资料第一章概述1、本章学习要求（1）应熟悉的内容了解电力系统继电保护的作用，明确继电保护在在电力系统发生故障或不正常运行时的基本任务和作用。
（2）应掌握的内容了解实现继电保护的基本原理和组成：继电保护的基本原理。
利用单侧、双侧电气量或非电气量变化的特征可以判断电力系统有、无故障或不正常运行情况。
继电保护装置的三个组成部分以及各部分的作用。
（3）应熟练掌握的内容深刻理解电力系统对继电保护的基本要求和“四性”之间的关系。
对继电保护的基本要求：选择性、快速性、灵敏性和可靠性(即“四性”)等极其重要的基本概念。
“四性”之间的关系以及它们之间有时是矛盾而又统一的概念。
后备保护的作用；近后备和远后备。
2、本章重点难点分析对继电保护装置应当具有的性能，必须提出严格的要求，就是所谓的“四性”，即选择性、速动性、灵敏性和可靠性。
其中可靠性是最重要的，选择性是关键，灵敏性必须足够，速动性要达到必要的程度，所谓“必要的程度”，有时是指快到几十或十几毫秒，有时也可以是几秒或更长些，根据被保护对象的重要性具体确定。
“四性’是设计、分析与评价继电保护装置是否先进、实用和完善的出发点和依据。
3、本章典型例题解答例：何谓继电保护装置、继电保护系统、继电保护？答：继电保护装置是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。
继电保护系统为多种或多套继电保护装置的组合。
继电保护用来泛指继电保护技术或继电保护系统。
也常用作继电保护装置的简称，有时直接称为“保护”。
4、本章作业(p.5)第二章电网相间短路的电流电压保护和方向性电流保护1、本章学习要求（1）应熟悉的内容了解电磁型继电器的作用和工作原理，理解起动值、返回值和返回系数及继电特性等基本概念。
理解电流(电压)互感器的极性和误差。
了解相间短路方向电流保护的作用和构成。
了解电抗型电流电压变换的作用、构造及工作原理。
（2）应掌握的内容掌握阅读电流保护原理图和展开图的方法。
深刻理解相间短路电流保护各部分的作用、构成和工作原理，特别是在保证选择性的前提下，如何处理快速性与灵敏性之间的关系。
理解两种接线方式(三相星形和两相星形)的工作特点和适用范围。
理解在该电网中广泛采用两相星形接线方式的原因和Y，d11接线变压器后两相短路时电流保护的工作情况以及为提高灵敏性所采取的措施。
掌握方向元件(功率方向继电器)的工作原理、构造及动作持性。
初步掌握基于两个电气量相位比较的原理和基于两个电气量幅值比较的原理及其互换性。
了解实现比幅式继电器的一般方法。
（3）应熟练掌握的内容熟练掌握三段式电流保护的整定计算原则和计算方法。
从选择性、快速性、灵敏性和可靠性等四个方面评价阶段式电流保护。
最大(小)运行方式、最大(小)短路电流、灵敏系数(保护范围)、阶段式电流保护的概念、继电器原理及其接线方式、动作情况的分析、整定计算和评价等，是本课程的重点内容之一，是学好继电保护必须熟练掌握的基本知识。
明确对功率方向继电器接线方式的要求和900接线方式的概念，并理解相间短路时功率方向继电器的工作情况。
对于保护安装处两侧有电源的网络，继电保护为保证动作的选择性，需装设方向元件。
掌握在双测电源网络中继电保护动作带有方向性的必要性，以及可以省略方向元件的条件。
2、本章重点难点分析本章知识点中，重点是：电磁型继电器、相间短路的电流保护及其接线方式和阶段式电流保护整定计算原则和计算方法。
难点是对Y，d11接线变压器后两相短路时的电流分析及整定计算时分支系数的考虑。
根据选择性原则分析可以省略方向元件的条件。
一、二段电流保护：动作值不能保证选择性时需使用功率方向继电器三段电流保护：动作时间不能保证选择性时需使用功率方向继电器特别注意：三段电流保护设置功率方向继电器的选择条件3、本章典型例题解答例1：如图所示，在110KV输电线路中，线路BC的负荷电流为230A,系统阻抗为:Xs=2.5欧姆,单位线路长度的阻抗为:X=0.4(欧姆/公里),I,II,III段电流保护可靠系数Kk’=1.25;Kk’’=Kk=1.15;自启动系数Kzq=1.5;返回系数Kh=0.85；。
计算：线路BC的电流速断、限时电流速断、过电流保护动作值与动作时间;20KM25KM34KM30KM1.5s解：（1）线路BC的速断保护为保证选择性，按躲开线路BC末端的最大短路电流I d(3).C.max整定速断动作值：动作时间：（2）线路BC的限时电流速断动作值：与下条线路电流速断动作值配合：动作时间：（3）线路BC的过电流保护动作值：动作时间：例2．在双电源系统中，负荷潮流方向、馈电线路过电流保护动作时限如图所示。
问:(1)输电线路过电流保护动作时间;(2)哪些线路过电流保护必须安装功率方向元件?(3)在给定潮流方向的情况下,线路Lab,Lbc上功率方向元件的动作行为如何？解：(1)按阶梯时间特性计算保护1—4的过电流保护动作时限。
考虑电源E M单独作用时，保护8为其末端线路保护，以其为基准进行计算：考虑电源E N单独作用时，保护5为其末端线路保护，以其为基准进行计算：(2)必须安装功率方向元件的过电流保护a.母线A出线的保护：保护5为负载线路保护，则保护1不需设置功率方向元件。
b.母线C出线的保护：保护8为负载线路保护，则保护4不需设置功率方向元件。
c.母线B出线的保护：保护3，7的动作时间相等，均为最大动作时间，则保护2，3均需设置功率方向元件（方向标于图中，与保护正方向相同）。
（说明：由于保护7为负载线路保护，则该线路故障时，由于保护2动作时间小于保护7动作时间，保护2失去选择性误跳闸；保护3，7的动作时间相等，将同时动作跳闸，即保护3失去选择性误跳闸；为保证选择性，保护2，3需设置功率方向元件。
）保护6，7为负载线路保护，则保护6，7不需设置功率方向元件。
(3)给定潮流方向下功率方向元件动作行为分析a.线路Lab上潮流方向与保护2动作正方向相反：保护2功率方向元件不动作。
b.线路Lbc上潮流方向与保护3动作正方向相同：保护3功率方向元件动作；但此时保护3电流元件不动作，因此方向性电流保护不动作。
4、本章作业（p.22~23）第三章接地短路的零序电流和方向性零序电流保护1、本章学习要求（1）应熟悉的内容了解电力系统中性点的接地方式和变压器中性点接地的一般原则及零序电流(电压)滤过器的作用和原理。
理解中性点直接接地电网接地短路时零序分量(零序电压、电流和功率)的特点及中性点不接地电网单相接地短路时故障相和非故障相电压、电流的特点和性质。
（2）应掌握的内容灵敏I段和不灵敏I段保护的差别与使用条件。
限时零序电流速断保护的灵敏系数不满足要求时所采取的措施（四段式零序电流保护）。
了解中性点非直接接地电网发生单相接地时零序分量的的特点及其接地保护方式。
（3）应熟练掌握的内容掌握中性点直接接地电网三段式零序电流保护的整定计算原则和计算方法，并理解零序功率方向继功率方向继电器的工作原理。
2、本章重点难点分析本章知识点中，重点是中性点直接接地电网接地短路时零序分量的特点及具零序电流保护和零序方向电流保护的整定计算原则和计算方法。
掌握电网接地短路时零序分量的特点是实现接地保护的理沦依据，也是学好本章的基础。
学习时与反应相间短路的电流保护和功率方向继电器进行比较，找出异同，有助于加深理解。
3、本章典型例题解答零序方向电流保护的主要特点是什么？(1)零序方向电流保护的灵敏度高，动作时限短，无电压死区。
(2)零序电流保护受运行方式变化的影响较小。
(3)零序保护不受三相对称的系统振荡，短时过负荷等的影响。
(4)在110kV及以上的高压系统中，单相接地故障约占全部故障的70％——90％，且其它的故障也往往是由单相接地发展起来的，因此采用专门的零序保护具有显著的优越性3、本章作业(p.29)第四章电网的距离保护1、本章学习要求（1）应熟悉的内容理解距离保护的测量阻抗和时限特性，特别是测量阻抗的概念；了解反应相间短路和接地短路的阻抗继电器接线方式；对振荡闭坡装置作初步的了解；了解电压回路断线的影响及其防止措施。
（2）应掌握的内容理解掌握方向性阻抗继电器产生死区的原因、消除死区的措施，并了解由于引入极化电压给阻抗继电器暂态特性带来的影响；掌握分析分支电流的影响及其防止措施；掌握分析电力系统振荡的影响及振荡闭锁装置的基本原理。
（3）应熟练掌握的内容熟练地掌握运用幅值比较原理和相位比较原理在复平面上分析单相式阻抗继电器的动作特性，以及运用这两种原理构成各种常用的单相式阻抗继电器的方法；了解上述两种原理的运用要领和它们的互换性；熟悉单相式阻抗继电器的动作方程、动作特性、交流接线。
掌握分析过渡电阻对距离保护工作的影响及其防止措施；熟练地掌握三段式距离保护的整定计算原则和整定计算方法。
2、本章重点难点分析本章知识点中，重点是：阻抗继电器动作特性的分析方法和阻抗继电器的接线方式、影响阻抗继电器正确动作的因素(包括电力系统振荡)和距离保护的整定计算方法。
难点是：阻抗继电器动作特性的分析和电力系统振荡对距离保护的影响。
3、本章典型例题解答如图所示，在110kV输电线路中，线路AB的负荷电流为335A,负荷电流功率因数为cos =0.8,Kzq=1.5;Kfh=1.15,Kk’=0.85;Kk=1.25。
其余参数见附图。
计算：线路AB的零度接线相间方向阻抗距离A保护一段、三段动作值(无需校验)。
其中：阻抗继电器最大动作灵敏角为:75度；系统阻抗为:Xs=9.5欧姆；单位线路长度的阻抗为:x1=0.4(欧姆/公里)；电流互感变比为N LH=1200/5。
110KV25KM36KM18KM解：（1）距离保护一段动作值整定（2）距离保护三段动作值全阻抗动作值：方向阻抗动作值：4、本章作业(p.60~61)第五章差动保护1、本章学习要求差动保护的基本原理和不平衡电流的概念。
（2）应掌握的内容差动保护的稳态不平衡电流和暂态不平衡电流；不平衡电流对策。
发电机、变压器差动保护的整定原则和方法。
发电机纵差动保护断线监视装置的作用。
（3）应熟练掌握的内容发电机、变压器纵差动保护的基本工作原理及特点。
不平衡电流和励磁涌流产生的原因、特点以及克服其影响的措施。
变压器纵差动保护二次电流的的幅值、相位补偿。
2、本章重点难点分析重点是：发电机、变压器纵差动保护的基本工作原理。
难点是：不平衡电流和励磁涌流产生的原因、特点以及克服其影响的措施。
3、本章典型例题解答一台变压器如果采用Y/ -11接线方式，那么在构成差动保护时，变压器两侧的电流互感器应采用怎样的接线方式．才能补偿变压器两侧电流的幅值/相位差?试用相量图分析并画出变压器纵差动保护的接线。
